申請日2010.07.21

　　公開(公告)日2011.01.05

　　IPC分類號C02F9/14; C02F3/28; C02F3/10; C02F3/02

　　摘要

　　本發明公開一種生物轉盤污水處理設備，屬污水處理設備領域。該處理設備包括：好氧生物轉盤處理裝置、厭氧生物轉盤處理裝置和過濾裝置;所述好氧生物轉盤處理裝置的出水口與厭氧生物轉盤處理裝置的進水口連接，厭氧生物轉盤處理裝置末端設置過濾裝置。本發明實施例中通過將好氧生物轉盤處理裝置、厭氧生物轉盤處理裝置及過濾裝置有機組合形成一體化結構的生物轉盤污水處理設備，該處理設備通過對污水分段進行好氧、厭氧和沉淀過濾處理，可同時實現去除有機污染物、脫氮、沉淀、過濾等多項功能，保證出水水質良好，COD、總氮及懸浮物穩定達標;且占地小，基建投資省，易于管理，運行費用低。

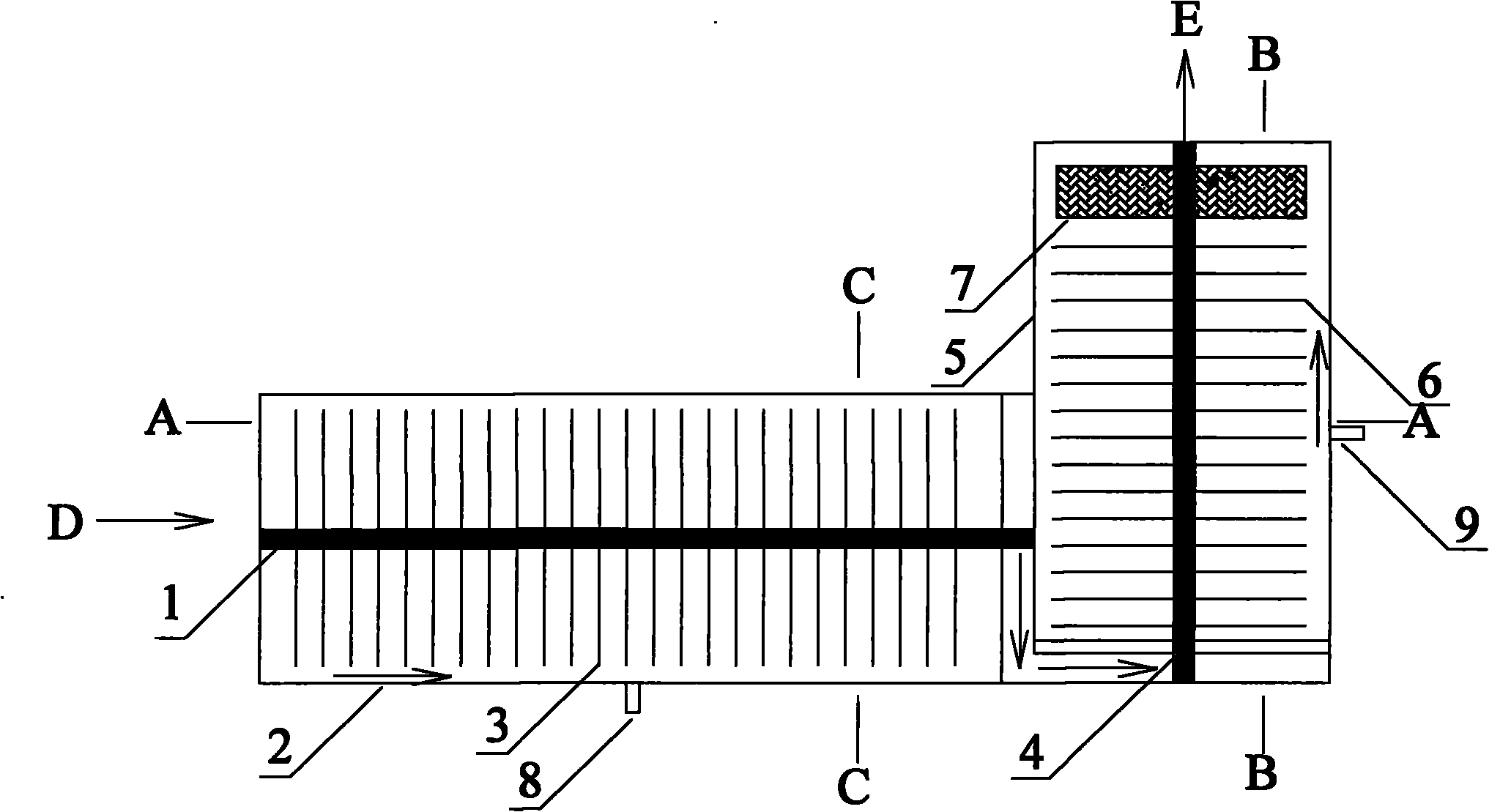

　　摘要附圖



　　權利要求書

　　1.一種生物轉盤污水處理設備，其特征在于，包括：

　　好氧生物轉盤處理裝置、厭氧生物轉盤處理裝置和過濾裝置;

　　所述好氧生物轉盤處理裝置的出水口與厭氧生物轉盤處理裝置的進水口連接，厭氧生物轉盤處理裝置末端設置過濾裝置。

　　2.如權利要求1所述的生物轉盤污水處理設備，其特征在于，所述好氧生物轉盤處理裝置與厭氧生物轉盤處理裝置均水平設置，好氧生物轉盤處理裝置與厭氧生物轉盤處理裝置之間相互垂直連接成一體結構，所述好氧生物轉盤處理裝置的出水口與所述厭氧生轉盤處理裝置前端設置的進水口連通。

　　3.如權利要求1或2所述的生物轉盤污水處理設備，其特征在于，所述好氧生物轉盤處理裝置包括：

　　好氧槽、好氧生物轉盤轉軸、好氧盤片、好氧槽排泥管和驅動裝置;

　　所述好氧槽為槽狀結構，好氧槽的一端設有進水口，另一端設有出水口，好氧槽內設置好氧生物轉盤轉軸，好氧生物轉盤轉軸通過傳動鏈條與驅動裝置連接，所述好氧生物轉盤轉軸上均勻設置多個好氧盤片，所述好氧槽底部設有好氧槽排泥管。

　　4.如權利要求3所述的生物轉盤污水處理設備，其特征在于，所述好氧槽為半圓形槽狀結構或梯形槽狀結構。

　　5.如權利要求1或2所述的生物轉盤污水處理設備，其特征在于，所述厭氧生物轉盤處理裝置包括：

　　厭氧槽、厭氧生物轉盤轉軸、厭氧盤片、厭氧槽排泥管和驅動裝置;

　　所述厭氧槽為筒形結構，厭氧槽的前端設有進水堰和導流板作為厭氧槽的進水口，厭氧槽的末端設有過濾裝置，厭氧槽內設置厭氧生物轉盤轉軸，所述厭氧生物轉盤轉軸為中空轉軸，中空轉軸的前端封閉，末端設有出水口，所述出水口設置在厭氧槽外作為該厭氧槽的出水口;厭氧生物轉盤轉軸通過傳動鏈條與驅動裝置連接，所述厭氧生物轉盤轉軸上均勻設置多個厭氧盤片，厭氧槽底部設有厭氧槽排泥管。

　　6.如權利要求5所述的生物轉盤污水處理設備，其特征在于，所述厭氧槽為立方體筒形結構。

　　7.如權利要求1所述的生物轉盤污水處理設備，其特征在于，所述過濾裝置為纖維轉盤過濾器，纖維轉盤過濾器設置在厭氧生物轉盤處理裝置內的厭氧生物轉盤轉軸末端，厭氧生物轉盤處理裝置的出水進入纖維轉盤過濾器，纖維轉盤過濾器的出水端與厭氧生物轉盤的中空轉軸連通。

　　9.如權利要求8所述的生物轉盤污水處理設備，其特征在于，所述纖維轉盤過濾器主要由過濾盤片、微孔纖維濾布和刮板組成;其中，微孔纖維濾布固定附著在過濾盤片上，過濾盤片設置在厭氧生物轉盤處理裝置內的厭氧生物轉盤轉軸末端，固定在厭氧槽上的刮板貼緊微孔纖維濾布表面。

　　說明書

　　生物轉盤污水處理設備

　　技術領域

　　本發明涉及污水處理設備領域，特別是涉及一種用于污水處理的生物轉盤污水處理設備。

　　背景技術

　　目前污水處理領域使用的生物轉盤是一種潤壁型旋轉式污水處理設備，通過轉軸的緩慢旋轉，帶動由特殊材質制成的圓盤交替與空氣和污水接觸，從而在盤片上附著一層滋生大量微生物的生物膜，污水中的有機污染物及氮磷等為生物膜所吸附和降解。生物轉盤主要由驅動裝置、氧化槽、盤片、轉軸及頂蓋等部分組成。生物轉盤工藝具有微生物濃度高、耐沖擊負荷、動力消耗低、污泥產生量少、操作維護簡單等優勢，并且同污水處理中常用的活性污泥法相比，在建設投資及運行費用方面都要低很多，因此適于處理中小規模的生活、城市、化纖、石化、印染、制革、造紙、煤氣發生站等污水。

　　目前的生物轉盤常見的形式包括以下幾種：

　　(1)電力機械驅動生物轉盤：電力機械驅動生物轉盤是生物轉盤最常見的形式，盤體在由電機、變速器和傳動鏈條等組成的傳動裝置的驅動下連續轉動，并交替和空氣與污水相接觸。

　　(2)空氣驅動生物轉盤：在生物轉盤的外周設有空氣罩，在轉盤下側設有曝氣管或射流曝氣器，依靠擴散器或曝氣器鼓入的空氣作為動力驅動生物轉盤轉動。其特點是污水中溶解氧濃度提高、微生物活性增加，在相同的負荷條件下，BOD的去除率較高;生物膜較薄，但有較強的活性，同時降低了轉軸的負荷;簡化了驅動裝置，并可通過調節閥改變空氣流量從而改變轉盤的轉速;操作維護和管理方便。

　　(3)與曝氣池組合式生物轉盤：該形式融合了活性污泥法與生物膜法各自的優點，在曝氣池上側設生物轉盤，通過曝氣驅動生物轉盤轉動，盤片的40%浸沒于水中，可提高原有設備處理能力和處理效率，減少占地面積，生物量高，活性強，污泥量少且易于沉淀，動力消耗少，而且附加設備費用低。

　　(4)生物接觸轉盤：結合生物接觸氧化和生物轉盤的優點，通過在生物轉盤盤片之間加入填料，大大增加轉盤的表面積及處理能力。

　　(5)藻類生物轉盤：為了去除二級處理出水中的無機營養物質，控制水體富營養化，通過增加盤片間的距離、增加受光面、接種經篩選的藻類等措施，在生物轉盤盤片上形成菌藻共生體系。藻類光合作用釋放出的氧，提高了廢水中的溶解氧，為好氧微生物提供了豐富的氧源，而微生物代謝所放出的二氧化碳則為藻類利用的主要碳源。在菌藻共生的作用下，廢水得到凈化。

　　(6)水動生物轉盤：通過廢水落差驅動或射流帶動生物轉盤，不需要電能，可提高凈化效率，節省動力消耗。

　　根據生物轉盤的組合型式又可將其分為單軸單級、單軸多級和多軸多級。究竟采用哪種組合和布置方式，需視水質、水量、處理要求、場地條件等而定。

　　大量理論研究與工程實踐證明，生物轉盤工藝在去除有機污染物及氨氮方面具有獨特的優勢，但由于現有的生物轉盤設備存在反硝化作用不明顯，對總氮的去除效率有限;同時在運行過程中不斷有老化的生物膜脫落并隨水體流出，易造成出水懸浮物增加的問題�，F(xiàn)有的解決方式是在生物轉盤之后設置沉淀裝置，這直接導致了處理設備占地面積、基建投資和運行費用的增加。

　　發明內容

　　針對現有技術所存在的問題，本發明實施例提供一種生物轉盤污水處理設備，可實現生物除碳、脫氮、沉淀、過濾等多種功能，在提高處理效果的同時節省了占地面積、建設投資與運行費用。

　　本發明的目的是通過下述技術方案實現的：

　　本發明實施例提供一種生物轉盤污水處理設備，包括：

　　好氧生物轉盤處理裝置、厭氧生物轉盤處理裝置和過濾裝置;

　　所述好氧生物轉盤處理裝置的出水口與厭氧生物轉盤處理裝置的進水口連接，厭氧生物轉盤處理裝置末端設置過濾裝置。

　　從上述本發明實施例提供的技術方案中可以看出，本發明實施例中通過將好氧生物轉盤處理裝置、厭氧生物轉盤處理裝置和過濾裝置有機組合形成一體化生物轉盤污水處理設備，該處理設備通過對污水分段進行好氧、厭氧和沉淀過濾處理，可同時實現去除有機污染物、脫氮、沉淀、過濾等多項功能，保證出水水質良好，COD、總氮及懸浮物穩定達標;不需要在該處理設備之后再設置后續沉淀、過濾裝置及相關配套設備，具有結構簡單、緊湊，占地面積小，操作簡單，管理方便等優點，并且該處理設備運行費用低，僅靠簡單的驅動系統即可完成好氧生物轉盤的充氧、厭氧生物轉盤的攪動及過濾裝置的清洗等，設備內水流完全依靠重力作用，不需配備水泵，無噪音和臭味，且耐沖擊負荷能力較強。
