申請日2010.07.22
公開(公告)日2011.12.28
IPC分類號C02F9/10; C02F1/58; C02F1/38; C02F1/04
摘要
本發明針對含高濃度銨鹽和鈉鹽廢水，利用銨鹽與鈉鹽的溶解度隨溫度變化的特性差異，提供了一套蒸發濃縮結晶和冷卻結晶相結合的分離出高純度銨鹽與鈉鹽的工藝。本發明先將廢水進行預處理，然后調節廢水中Cl-和NH4+的摩爾量關系，再通過高溫蒸發濃縮結晶和真空冷卻結晶分別回收高純度的鈉鹽和銨鹽。廢水經蒸發冷凝后回用生產系統，分離出的銨鹽與鈉鹽成為原料供工廠使用，做到了廢水資源的綜合利用與徹底治理，提高了工廠的經濟效益與社會效益。本發明適用于濕法冶金企業與鹽化工企業中產生的含高濃度鈉鹽與銨鹽的廢水處理。

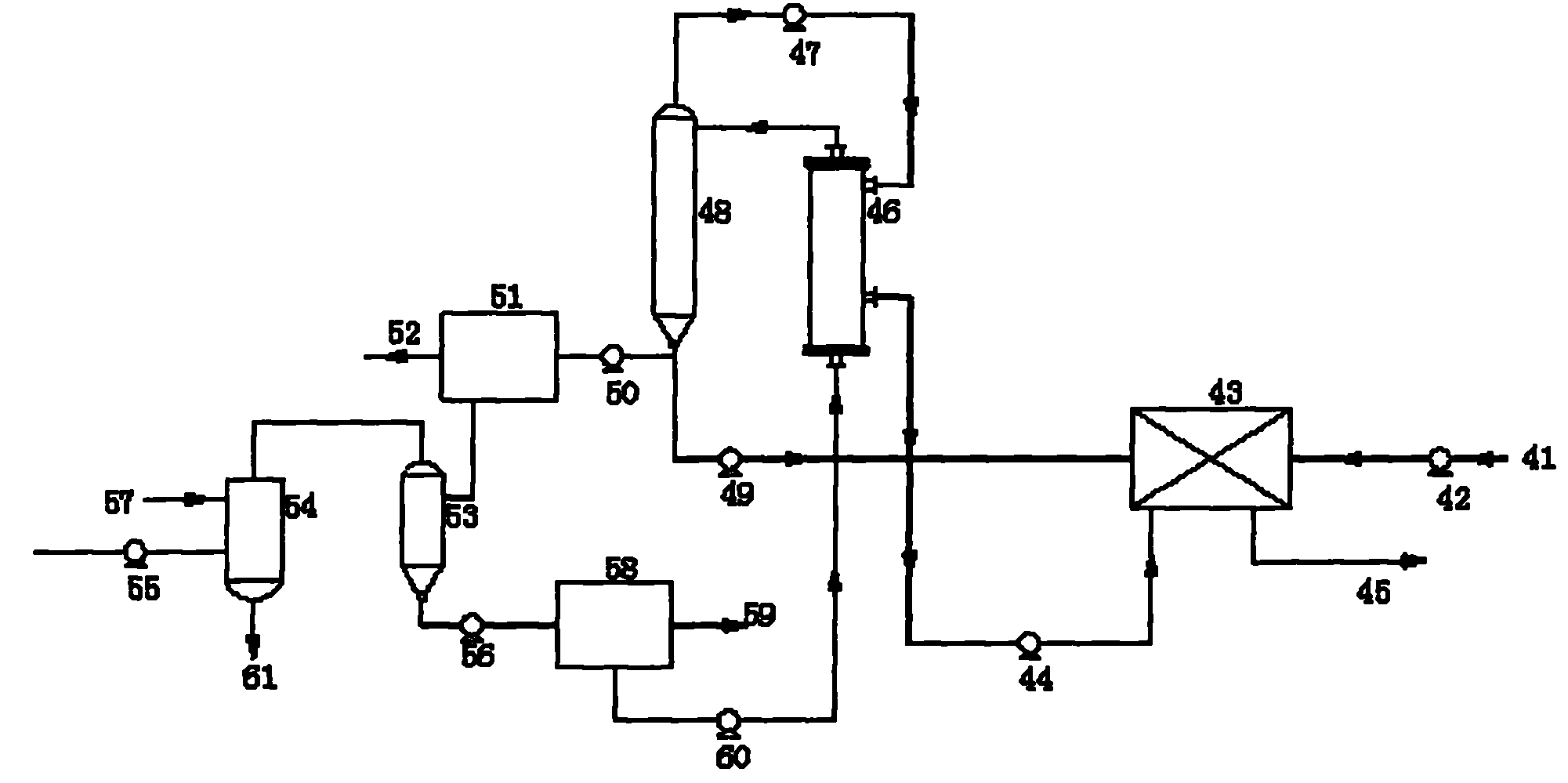

摘要附圖
權利要求書
1.一種含銨鹽和鈉鹽廢水的處理工藝，包括以下步驟：
1)預處理：調節所述廢水的pH值為7.0-9.0后過濾，使廢水中懸浮物SS≤10mg/L， Ca2+離子濃度小于10mg/L;
2)蒸發結晶：使經預處理后的廢水中CL-的摩爾量大于或等于NH4+的摩爾量，然后 送入蒸發濃縮系統，控制結晶溫度為80-130℃，析出鈉鹽固體;
3)一級固液分離：從步驟2)所述蒸發濃縮系統中連續取出含鈉鹽固體的漿液進行固 液分離得到固體鈉鹽;
4)冷卻結晶：將步驟3)固液分離后所得液體送入冷卻結晶系統，控制結晶溫度為32-60 ℃，析出NH4Cl固體;
5)二級固液分離：將所述冷卻結晶系統產生的含NH4Cl固體的漿液進行固液分離， 得到NH4Cl固體，所得液體返回所述蒸發濃縮系統。
2.如權利要求1所述的一種含銨鹽和鈉鹽廢水的處理工藝，其特征在于，所述含銨鹽和鈉 鹽廢水中包含NH4+和Na+，同時還包含Cl-和SO42-中的一種或兩種。
3.如權利要求1所述的一種含銨鹽和鈉鹽廢水的處理工藝，其特征在于，所述步驟1)中， 加入Na2CO3、NaHCO3、NH4HCO3或(NH4)2CO3，調節pH值及降低Ca2+的濃度。
4.如權利要求1所述的一種含銨鹽和鈉鹽廢水的處理工藝，其特征在于，所述步驟2)中， 當預處理后的廢水中含有的Cl-的摩爾量大于NH4+的摩爾量時，將預處理后的廢水直 接送入蒸發濃縮系統中進行結晶;當預處理后的廢水中含有的Cl-的摩爾量小于NH4+的 摩爾量時，向所述廢水中加入NaCl，使Cl-的摩爾量和NH4+的摩爾量相等，然后再送 入蒸發濃縮系統中進行結晶。
5.如權利要求1所述的一種含銨鹽和鈉鹽廢水的處理工藝，其特征在于，所述步驟3)中， 從蒸發濃縮系統中連續取出的含鈉鹽固體的漿液中，所述鈉鹽固體占所述漿液的重量百 分比為4-50%。
6.如權利要求1所述的一種含銨鹽和鈉鹽廢水的處理工藝，其特征在于，所述步驟3)中， 從蒸發濃縮系統中連續取出的含鈉鹽固體漿液的流量按照進入所述蒸發濃縮系統的廢 水中所含氯化銨總量的3-10倍計算液體流量，所述銨鹽總量按廢水中所含的NH4+全部 形成氯化銨來計算，液體流量按比重1Kg/L計算。
7.如權利要求1所述的一種含銨鹽和鈉鹽廢水的處理工藝，其特征在于，所述步驟2)中， 廢水進入蒸發濃縮系統之前，先預熱至50-70℃。
8.如權利要求1所述的一種含銨鹽和鈉鹽廢水的處理工藝，其特征在于，用水沖洗步驟3) 和步驟5)中所得的鈉鹽固體和NH4Cl固體，沖洗用水量小于固體鹽重量的20%。
9.如權利要求1-8中任一權利要求所述的一種含銨鹽和鈉鹽廢水的處理工藝，其特征在于， 所述蒸發濃縮系統為多效蒸發濃縮系統或熱泵蒸發濃縮系統。
10.如權利要求9所述的一種含銨鹽和鈉鹽廢水的處理工藝，其特征在于，當所述蒸發濃縮 系統采用多效蒸發濃縮系統時：所述步驟2)中，預處理后的廢水先進入預熱器中預熱， 再依次通過各效蒸發系統，并于最后一效蒸發室內進行結晶，析出鈉鹽;所述預處理后 的廢水進入的第一效蒸發室的溫度控制在55-80℃，最后一效蒸發室的溫度控制在 90-130℃。
11.如權利要求9所述的一種含銨鹽和鈉鹽廢水的處理工藝，其特征在于，當所述蒸發濃縮 系統采用熱泵蒸發濃縮系統時，所述步驟2)中，預處理后的廢水先進入預熱器中預熱， 再進入所述熱泵蒸發濃縮系統中，并于其蒸發室內進行結晶，析出鈉鹽;所述熱泵蒸發 濃縮系統的蒸發室的溫度控制在90-130℃。
12.如權利要求1-8中任一權利要求所述的一種含銨鹽和鈉鹽廢水的處理工藝，其特征在于， 所述冷卻結晶系統為真空冷卻結晶系統或冷凍機組冷凍結晶系統。
13.如權利要求12所述的一種含銨鹽和鈉鹽廢水的處理工藝，其特征在于，所述真空冷卻 結晶系統包括由真空泵和冷凝器組成的真空冷凝系統和真空結晶罐;所述真空結晶罐的 蒸汽出口與冷凝器的入口經管線連接;所述真空結晶罐內設有機械攪拌裝置。
14.如權利要求1-8中任一權利要求所述的一種含銨鹽和鈉鹽廢水的處理工藝，其特征在于， 步驟3)與步驟5)中，所述固液分離均采用離心分離器進行，所述離心分離器內設有 水洗系統。
說明書
一種含高濃度銨鹽和鈉鹽廢水的處理工藝
技術領域
本發明涉及一種含高濃度銨鹽和鈉鹽廢水的處理工藝，尤其是涉及一種從含有氯化銨、 硫酸銨、氯化鈉和硫酸鈉的廢水中分別回收銨鹽與鈉鹽的工藝方法，屬于工業廢水處理領 域。
背景技術
濕法冶金過程排放的高濃度含銨鹽和鈉鹽廢水，目前主要處理工藝有下列幾種：
1、加堿(NaOH或Ca(OH)2)脫氨，治理不徹底。
2、蒸發濃縮后冷凍結晶，此時結晶物為銨鹽和鈉鹽的混合物，成固廢物處理。
3、加堿脫氣中吸收氨成氨水回用，廢水蒸發濃縮處理。
這些方法雖然治理了廢水，但又多了一項固體廢棄物，運行成本高，一噸廢水的處理 費用超過20元人民幣。
中國專利200910068695.6公開了從制堿母液中回收氯化銨和氯化鈉，采用多效真空蒸 發濃縮結晶析出氯化鈉與氯化銨，這種廢水不含硫酸根。
中國發明專利200910010988.9公開了含有氨、釩、鉻和硫酸鈉廢水處理的方法，此方 法采用加堿脫氨氣法處理銨鹽、堿液耗量大，運行成本高。
發明內容
本發明的目的在于克服現有技術中的不足之處，提供一種綜合處理含高濃度銨鹽和鈉 鹽的工藝，分別回收銨鹽和鈉鹽，使廢水處理資源化，最大限度地減少二次污染，提高經 濟效益和社會效益。
本發明利用銨鹽與鈉鹽的溶解度隨溫度變化的特性差異，針對含高濃度銨鹽和鈉鹽的廢 水，提供了一套蒸發濃縮結晶和冷卻結晶相結合的分離高純度銨鹽與鈉鹽的工藝，采用的 技術方案如下：
一種含高濃度銨鹽和鈉鹽廢水的處理工藝，包括以下步驟：
1)預處理：調節所述廢水的pH值為7.0-9.0后過濾，使廢水中懸浮物SS≤10mg/L， Ca2+離子濃度小于10mg/L，以防止蒸發結晶時設備結垢;
2)蒸發結晶：使經預處理后的廢水中Cl-的摩爾量大于或等于NH4+的摩爾量，然后 送入蒸發濃縮系統，控制結晶溫度為80-130℃，析出鈉鹽固體;
3)一級固液分離：從步驟2)所述蒸發濃縮系統中連續取出含鈉鹽固體的漿液進行固 液分離得到固體鈉鹽;
4)冷卻結晶：將步驟3)固液分離后所得液體送入冷卻結晶系統，控制結晶溫度為32-60 ℃，析出NH4Cl固體;
5)二級固液分離：將所述冷卻結晶系統產生的含NH4Cl固體的漿液進行固液分離， 得到NH4Cl固體，所得液體返回所述蒸發濃縮系統。
所述廢水為濕法冶金生產釩、鎳、鈷、鋰等金屬過程中產生的廢水，也可以為其他化工 工業生產排放的類似廢水，其中包含NH4+和Na+，同時還包含Cl-和SO42-中的一種或兩種。 即，其中含有氯化銨、硫酸銨、氯化鈉、硫酸鈉等物質。所述廢水中含有的銨鹽(氯化銨 和/或硫酸銨總量)的濃度大于1g/L;優選的，所述廢水中含有的銨鹽(氯化銨和/或硫酸銨 總量)的濃度大于10g/L。
較佳的，所述步驟1)中加入Na2CO3、NaHCO3、NH4HCO3或(NH4)2CO3調節pH 值及降低Ca2+的濃度。
步驟2)中，當預處理后的廢水中含有的Cl-的摩爾量大于NH4+的摩爾量時，將預處 理后的廢水直接送入蒸發濃縮系統中進行結晶，此時析出的鈉鹽為氯化鈉和硫酸鈉的混合 物;當預處理后的廢水中含有的Cl-的摩爾量小于NH4+的摩爾量時，向所述廢水中加入 NaCl，使Cl-的摩爾量和NH4+的摩爾量相等，然后再送入蒸發濃縮系統中進行結晶，此時 析出的鈉鹽為硫酸鈉。
本發明所提供的上述含高濃度銨鹽和鈉鹽廢水的處理工藝，為連續操作過程。
較佳的，所述步驟3)中，從蒸發濃縮系統中連續取出的含鈉鹽固體的漿液中，所述鈉 鹽固體占所述漿液的重量百分比為4-50%
較佳的，所述步驟3)中，從蒸發濃縮系統中連續取出的含鈉鹽固體漿液的流量按照進 入所述蒸發濃縮系統的廢水中所含銨鹽(氯化銨，即按廢水中所含的NH4+全部形成氯化銨 來計算)總量的3-10倍計算液體流量(液體流量按比重1Kg/L計算)。
較佳的，所述步驟2)中，廢水進入蒸發濃縮系統之前，先進入預熱器中預熱至50-70 ℃。
較佳的，用水沖洗步驟3)和步驟5)中所得的鈉鹽固體和NH4Cl固體，以提高其純度， 沖洗用水量小于固體鹽重量的20%，優選為固體鹽重量的5-20%。
本發明的上述方法通過控制廢水中的Cl-和NH4+間的比例關系，以及先通過高溫蒸發 結晶，再通過低溫冷卻結晶的工藝處理過程，將廢水中的鈉鹽和銨鹽分別分離出來。其中， 所采用的各種設備包括蒸發濃縮系統和冷卻結晶系統等，均可使用本領域內的常規結晶設 備與裝置。如：所述蒸發濃縮系統可以是一效蒸發系統、二效蒸發系統、三效蒸發系統或 四效蒸發系統等多效蒸發濃縮系統，也可以是熱泵蒸發濃縮系統。通常多效蒸發系統級數 越多，蒸發一噸水所需蒸汽越少，但是其設備投資和電力消耗會增大。為降低綜合能耗， 優選三效蒸發系統、四效蒸發系統或熱泵蒸發濃縮系統。
當所述蒸發濃縮系統采用多效蒸發濃縮系統時，所述步驟2)中，預處理后的廢水先進 入預熱器中預熱，再依次通過各效蒸發系統，并于最后一效蒸發室內進行結晶，析出鈉鹽。
較佳的，所述預處理后的廢水進入的第一效蒸發室的溫度控制在55-80℃，屬于負壓蒸 發;最后一效蒸發室的溫度控制在90-130℃，可以選擇負壓或正壓蒸發。
當所述蒸發濃縮系統采用熱泵蒸發濃縮系統時，所述步驟2)中，預處理后的廢水先進 入預熱器中預熱，再進入所述熱泵蒸發濃縮系統中，并于其蒸發室內進行結晶，析出鈉鹽。
較佳的，所述熱泵蒸發濃縮系統的蒸發室的溫度控制在90-130℃，可以選擇負壓或正壓 蒸發。
本發明所提供的方法中，所述冷卻結晶系統可以是真空冷卻結晶系統或冷凍機組冷凍結 晶系統。本發明優選真空冷卻結晶系統，以降低綜合能耗。
所述真空冷卻結晶系統包括由真空泵和冷凝器組成的真空冷凝系統和真空結晶罐;所述 真空結晶罐的蒸汽出口與冷凝器的入口經管線連接。
較佳的，所述真空結晶罐內的溫度控制在35-60℃。
較佳的，所述真空冷卻結晶系統連續工作，通過由真空結晶罐底部連續采出一定量的含 結晶固體的溶液，控制真空結晶罐內的液位維持在一定的高度。
較佳的，所述真空結晶罐內設有機械攪拌裝置，防止銨鹽在內壁結晶，并能使銨鹽結晶 體粒徑小于0.5mm，小晶體不容易損壞循環泵葉輪。
本發明所提供的方法中，步驟3)與步驟5)中，所述固液分離均采用離心分離器進行， 所述離心分離器內設有水洗系統。
與現有技術相比，本發明的創新之處主要在于：針對含高濃度銨鹽和鈉鹽的廢水，通過 調整廢水中的Cl-和NH4+間的比例關系，以及采用高溫蒸發結晶和低溫冷卻結晶相結合的 工藝處理過程，使廢水中的銨鹽與鈉鹽分別回收�；厥盏拟c鹽和銨鹽可作為工業應用的原 料和農業肥料，同時廢水經蒸發冷凝后可回用生產系統。治廢的同時，做到資源綜合回收 利用，達到無廢水和固體廢棄物排放，提高了工廠的經濟效益與社會效益。本發明適用于 濕法冶金企業與鹽化工企業的高含銨廢水處理。
