申請日2014.04.22

　　公開(公告)日2014.07.23

　　IPC分類號C02F11/14

　　摘要

　　一種帶改性反應裝置的移動式污泥脫水裝置及脫水方法。裝置包括載體車，以及裝設于載體車上的改性反應裝置、壓濾裝置和尾水回用裝置，尾水回用裝置與改性反應裝置和壓濾裝置連接，改性反應裝置設有用于污泥輸入的螺桿給料泵以及用于污泥改性、輸出的改性反應罐，改性反應罐的出口與壓濾裝置連接。方法包括以下步驟：S1：移動至待處理點，并與污泥濃縮池建立連接;S2：通過待處理污泥濃縮池調節污泥含水率至90%～92%，再返回部分尾水調節污泥含水率至92%～93%;S3：通過改性反應裝置對上述含水率的污泥進行改性、調質反應，以降低污泥比阻;S4：經改性、調質反應后的污泥輸送至壓濾裝置壓濾脫水，并將壓濾得到的泥餅集中輸出。

　　權利要求書

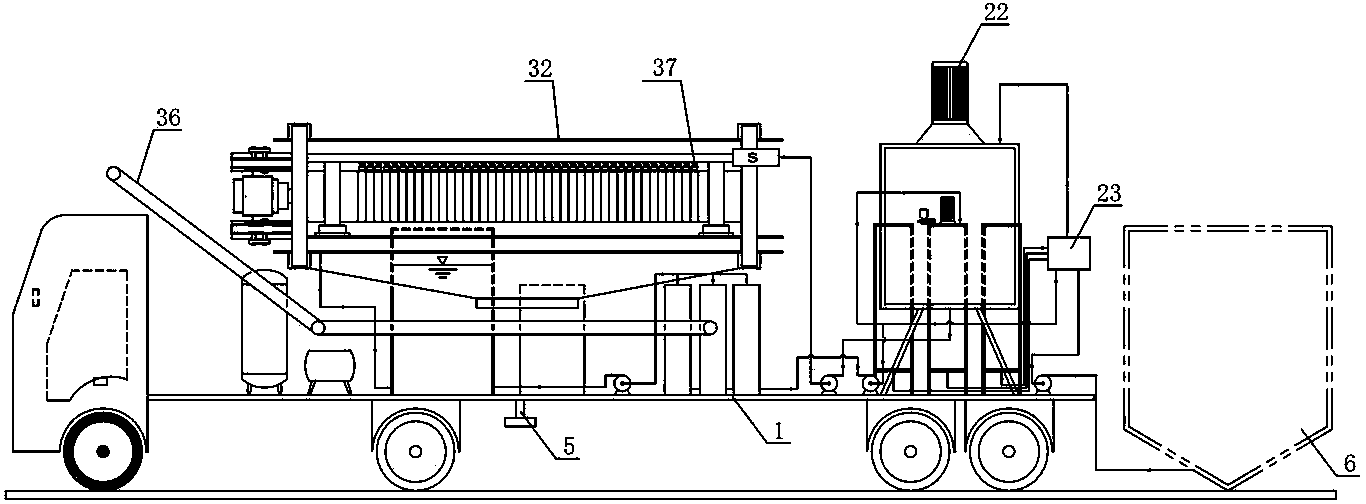

　　1.一種帶改性反應裝置的移動式污泥脫水裝置，其特征在于：包括載體車(1)，以及裝設于載體車(1)上的改性反應裝置(2)、壓濾裝置(3)和尾水回用裝置(4)，所述尾水回用裝置(4)與改性反應裝置(2)和壓濾裝置(3)連接，所述改性反應裝置(2)設有用于污泥輸入的螺桿給料泵(21)以及用于污泥改性、輸出的改性反應罐(22)，所述改性反應罐(22)的出口與所述壓濾裝置(3)連接。

　　2.根據權利要求1所述的帶改性反應裝置的移動式污泥脫水裝置，其特征在于：所述改性反應裝置(2)還包括管道混合器(23)、第一藥劑罐(24)、第二藥劑罐(25)和第三藥劑罐(26)，所述螺桿給料泵(21)的輸出口與管道混合器(23)連接，所述第一藥劑罐(24)、第二藥劑罐(25)和第三藥劑罐(26)分別連接一件計量泵(27)且分別與管道混合器(23)的進藥口連接，所述第二藥劑罐(25)和管道混合器(23)分別與尾水回用裝置(4)連通，所述管道混合器(23)的輸出口連接至改性反應罐(22)底部的輸入口。

　　3.根據權利要求2所述的帶改性反應裝置的移動式污泥脫水裝置，其特征在于：所述第二藥劑罐(25)設有失重計喂藥器(28)和攪拌裝置。

　　4.根據權利要求1所述的帶改性反應裝置的移動式污泥脫水裝置，其特征在于：所述改性反應罐(22)設有液位計、攪拌裝置和扶梯。

　　5.根據權利要求1至4中任一項所述的帶改性反應裝置的移動式污泥脫水裝置，其特征在于：所述壓濾裝置(3)包括螺桿出料泵(31)、鼓膜用清水罐(33)、空壓機(34)、集氣罐(35)以及隔膜壓濾機(32)，所述螺桿出料泵(31)進料端與改性反應罐(22)上部出口連通，所述螺桿出料泵(31)出料端與隔膜壓濾機(32)連通，所述鼓膜用清水罐(33)、空壓機(34)和集氣罐(35)分別與隔膜壓濾機(32)連接，所述鼓膜用清水罐(33)的輸入口與所述尾水回用裝置(4)連接，所述隔膜壓濾機(32)下方設有污泥傳送帶(36)。

　　6.根據權利要求1至4中任一項所述的帶改性反應裝置的移動式污泥脫水裝置，其特征在于：還包括根據改性反應罐(22)的污泥含水率和流量反饋信息自動調節污泥含水率并添加藥劑、根據改性反應罐(22)的液位反饋信息控制污泥調理持續或間斷的PLC控制系統。

　　7.根據權利要求5所述的帶改性反應裝置的移動式污泥脫水裝置，其特征在于：所述載體車(1)底盤上裝設有可收縮的支撐裝置(5)，所述的隔膜壓濾機(32)多塊隔膜濾板上端設置有進料口(37)。

　　8.一種基于如權利要求1至7中任一項所述帶改性反應裝置的移動式污泥脫水裝置的污泥脫水方法，其特征在于：包括以下步驟：

　　S1：通過載體車(1)將污泥脫水裝置移動至待處理污泥濃縮池(6)旁，并與污泥濃縮池(6)建立連接;

　　S2：污泥前處理，先通過待處理污泥濃縮池(6)調節污泥含水率至90%～92%，再返回部分尾水調節污泥含水率至92%～93%;

　　S3：加入調理劑，通過改性反應裝置(2)對上述含水率的污泥進行改性、調質反應，以降低污泥比阻;

　　S4：經改性、調質反應后的污泥輸送至壓濾裝置(3)壓濾脫水，并將壓濾得到的泥餅集中輸出。

　　9.根據權利要求8所述的污泥脫水方法，其特征在于：在進行步驟S3時，加入的所述調理劑為質量分?jǐn)?shù)98% H2SO4、質量分?jǐn)?shù)30% H2O2以及濃度1mol/L FeSO4，其添加體積與干污泥重的比值分別為0.0625mL/g～0.21875 mL/g、0.0625 mL/g ～0.3125 mL/g、0.3125 mL/g ～1.25 mL/g。

　　10.根據權利要求8所述的污泥脫水方法，其特征在于：在進行步驟S3時，進行所述改性、調質反應的攪拌時間4 min ～5min，反應溫度為4℃～30℃。

　　11.根據權利要求書8所述的污泥脫水方法，其特征在于：在步驟S4時，隔膜壓濾機壓濾周期為1.5小時～2小時;每日運行時間為15小時～20小時。

　　說明書

　　一種帶改性反應裝置的移動式污泥脫水裝置及脫水方法

　　技術領域

　　本發明涉及污泥脫水領域，尤其涉及一種帶改性反應裝置的移動式污泥脫水裝置及脫水方法。

　　背景技術

　　污泥是污水處理廠在處理生活污水、工業廢水等時形成的副產物，其在節能減排、生態建設以及經濟的可持續發展過程中占有舉足輕重的地位。污泥主要是由微生物細胞群體和其解體產物組成，含有豐富的有機質，大量重金屬離子以及病原菌等有毒有害物質，因此，必須對污泥進行無害化、減量化以及資源化，避免污泥中有毒有害物質再次進入水、空氣等環境而造成新的污染問題。在污泥的處理處置過程中，污泥脫水成為減量化的關鍵。初始污泥的含水率很高，為97%~99%，污泥脫水處理可顯著降低污泥的量，進而降低后續的處理以及資源化利用的成本。

　　普通機械脫水的脫水效果只能使含水率達80%左右，而從污泥的處置及再利用角度出發，污泥填埋要求含水率小于60%，污泥堆肥化需要將對象污泥的含水率降到40%~60%，因此，普通的機械脫水無法滿足污泥的后續處理及利用需求。污泥深度脫水可以將污泥含水率降至55%~65%，特殊條件下污泥含水率還可以更低，這為污泥的后續處理提供了有利條件。深度脫水前應對污泥進行有效調理，對污泥顆粒表面的有機物進行改性，或?qū)ξ勰嗟募毎�和膠體結構進行破壞，降低污泥的水分結合容量，同時降低污泥的壓縮性。目前，污泥的調理方法主要有化學調理、物理調理和熱工調理等，其中化學調理技術被廣泛采用，主要包括向污泥中投加無機金屬鹽藥劑、有機高分子藥劑、各種污泥改性劑等調理劑;物理方法主要是添加硅藻土、焚燒后的灰渣、粉煤灰等骨架材料;熱工調理主要有冷凍、中溫和高溫加熱調，包括微波、超聲波、直接加熱等技術。污泥經調理后采用機械脫水，常用的脫水機械模式有帶式壓濾、隔膜壓濾、板框壓濾、真空壓濾和離心等�，F(xiàn)今轉筒離心機和帶式壓濾機得到了廣泛的應用。

　　但是，上述污泥的濃縮、脫水都是較大規模(每天幾百噸污泥混合液)的處理工藝和設施，污泥處理系統組成的部件多，連接的管道較多，結構復雜，對于污泥產生量(80%含水率計)每天在5噸以下的小規模污水處理廠而言，其運行和維護成本比較高;此外，在出現突發或臨時的污泥處置需求時，若無及時的就地處理措施，將造成嚴重的環境污染和經濟損失。因此急需一種適合于小型污泥處理規模、并且能方便快捷移動的脫水設備。

　　發明內容

　　本發明要解決的技術問題是克服現有技術的不足，提供一種結構簡單，運行和維護成本低，機動靈活，脫水效果好，可脫除污泥的臭味的帶改性反應裝置的移動式污泥脫水裝置及脫水方法。

　　為解決上述技術問題，本發明采用以下技術方案：

　　一種帶改性反應裝置的移動式污泥脫水裝置，包括載體車，以及裝設于載體車上的改性反應裝置、壓濾裝置和尾水回用裝置，所述尾水回用裝置與改性反應裝置和壓濾裝置連接，所述改性反應裝置設有用于污泥輸入的螺桿給料泵以及用于污泥改性、輸出的改性反應罐，所述改性反應罐的出口與所述壓濾裝置連接。

　　作為上述技術方案的進一步改進：

　　所述改性反應裝置還包括管道混合器、第一藥劑罐、第二藥劑罐和第三藥劑罐，所述螺桿給料泵的輸出口與管道混合器連接，所述第一藥劑罐、第二藥劑罐和第三藥劑罐分別連接一件計量泵且分別與管道混合器的進藥口連接，所述第二藥劑罐和管道混合器分別與尾水回用裝置連通，所述管道混合器的輸出口連接至改性反應罐底部的輸入口。

　　所述第二藥劑罐設有失重計喂藥器和攪拌裝置。

　　所述改性反應罐設有液位計、攪拌裝置和扶梯。

　　所述壓濾裝置包括螺桿出料泵、鼓膜用清水罐、空壓機、集氣罐以及隔膜壓濾機，所述螺桿出料泵進料端與改性反應罐上部出口連通，所述螺桿出料泵出料端與隔膜壓濾機連通，所述鼓膜用清水罐、空壓機和集氣罐分別與隔膜壓濾機連接，所述鼓膜用清水罐的輸入口與所述尾水回用裝置連接，所述隔膜壓濾機下方設有污泥傳送帶。

　　還包括根據改性反應罐的污泥含水率和流量反饋信息自動調節污泥含水率并添加藥劑、根據改性反應罐的液位反饋信息控制污泥調理持續或間斷的PLC控制系統。

　　所述載體車底盤上裝設有可收縮的支撐裝置，所述的隔膜壓濾機多塊隔膜濾板上端設置有進料口。

　　一種基于上述帶改性反應裝置的移動式污泥脫水裝置的污泥脫水方法，包括以下步驟：

　　S1：通過載體車將污泥脫水裝置移動至待處理污泥濃縮池旁，并與污泥濃縮池建立連接;

　　S2：污泥前處理，先通過待處理污泥濃縮池調節污泥含水率至90%～92%，再返回部分尾水調節污泥含水率至92%～93%;

　　S3：加入調理劑，通過改性反應裝置對上述含水率的污泥進行改性、調質反應，以降低污泥比阻;

　　S4：經改性、調質反應后的污泥輸送至壓濾裝置壓濾脫水，并將壓濾得到的泥餅集中輸出。

　　作為上述技術方案的進一步改進：

　　在進行步驟S3時，加入的所述調理劑為質量分?jǐn)?shù)98%H2SO4、質量分?jǐn)?shù)30% H2O2以及濃度1mol/L FeSO4，其添加體積與干污泥重的比值分別為0.0625mL/g～0.21875 mL/g、0.0625 mL/g ～0.3125 mL/g、0.3125 mL/g ～1.25 mL/g。

　　在進行步驟S3時，進行所述改性、調質反應的攪拌時間4 min～5min，反應溫度為4℃～30℃。

　　在步驟S4時，隔膜壓濾機壓濾周期為1.5小時～2小時;每日運行時間為15小時～20小時。

　　與現有技術相比，本發明的優點在于：

　　本發明的帶改性反應裝置的移動式污泥脫水裝置，結構簡單，脫水設備容納在載體車上，其運行和維護成本低，能耗小，自動化程度高、機動、便捷、靈活，能快速響應至需進行污泥脫水的地點，適用于小型污水處理廠污泥脫水以及臨時或突發性污泥脫水項目;并且脫水效果好，通過改性反應促進了污泥脫水，可脫除污泥的臭味。

　　本發明的帶改性反應裝置的移動式污泥脫水方法，機動靈活，能快速響應至需進行污泥脫水的地點，適用于小型污水處理廠污泥脫水以及臨時或突發性污泥脫水項目;采用酸化芬頓氧化調理技術，脫水效果好，改性反應時間短，既促進了污泥脫水，同時脫除了污泥的臭味。
