申請日2014.04.22

　　公開(公告)日2014.07.16

　　IPC分類號C02F3/30

　　摘要

　　本發明公開了一種低能耗的厭氧與好氧循環一體化廢水處理裝置，包括進水口、污水處理系統、控制室和排水口，所述進水口聯接污水處理系統，所述污水處理系統與控制室聯接，所述控制室下部設置排水口，污水處理系統包括厭氧反應室和好氧反應室，所述厭氧反應室與好氧反應室之間設置隔板，所述隔板下端設置開口聯通厭氧反應室和好氧反應室，所述隔板上部設置回流管聯接好氧反應室與進水通道，所述好氧反應室內下部設置MBR膜生物反應器，所述MBR膜生物反應器下部設置輸氣管聯接控制室內的風機，所述MBR膜生物反應器上部設置排水管連接控制室內的抽水泵。本發明工作穩定，大大的節約的能源，提高了廢水處理效率，降低了經濟消耗。

　　權利要求書

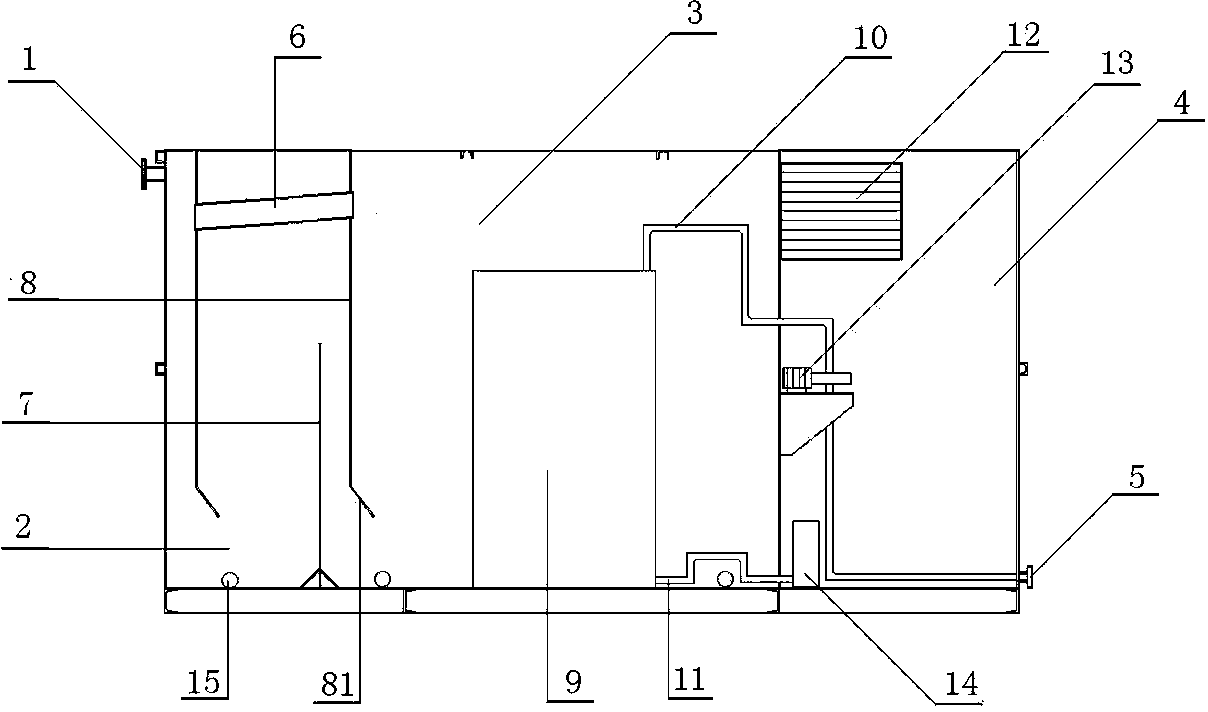

　　1.一種低能耗的厭氧與好氧循環一體化廢水處理裝置，包括進水口(1)、污水處理系統、控制室(4)和排水口(5)，所述進水口(1)聯接污水處理系統，所述污水處理系統與控制室(4)聯接，所述控制室(4)下部設置排水口(5)，其特征是：污水處理系統包括厭氧反應室(2)和好氧反應室(3)，所述厭氧反應室(2)與好氧反應室(3)之間設置隔板(8)，所述隔板(8)下端設置開口聯通厭氧反應室(2)和好氧反應室(3)，所述厭氧反應室(2)的遠離好氧反應室(3)一側設置進水通道(16)所述隔板上部設置回流管(6)聯接好氧反應室(3)與進水通道(16)，所述好氧反應室(3)內下部設置MBR膜生物反應器(9)，所述MBR膜生物反應器(9)下部設置輸氣管(11)聯接控制室(4)內的風機(14)，所述MBR膜生物反應器(9)上部設置排水管(10)連接控制室(4)內的抽水泵(13)。

　　2.根據權利要求1所述的低能耗的厭氧與好氧循環一體化廢水處理裝置，其特征是：所述厭氧反應室(2)內豎直設置延時反應板(7)，所述延時反應板(7)與隔板(8)相互配合形成S形導流通道。

　　3.根據權利要求1所述的低能耗的厭氧與好氧循環一體化廢水處理裝置，其特征是：所述隔板(8)下端開口處設置導流板(81)，所述導流板(81)向好氧反應室(3)一側傾斜。

　　4.根據權利要求1所述的低能耗的厭氧與好氧循環一體化廢水處理裝置，其特征是：所述回流管(6)穿過厭氧反應室(2)上部，且連通好氧反應室(3)與進水通道(16)。

　　5.根據權利要求1或4所述的低能耗的厭氧與好氧循環一體化廢水處理裝置，其特征是：所述回流管(6)從好氧反應室(3)一端到進水通道(16)一端向下傾斜設置。

　　6.根據權利要求2所述的低能耗的厭氧與好氧循環一體化廢水處理裝置，其特征是：所述MBR膜生物反應器(9)設置于好氧反應室(3)底部的中間位置，其底部連接輸氣管(11)，上部連接排水管(10)。

　　7.根據權利要求1所述的低能耗的厭氧與好氧循環一體化廢水處理裝置，其特征是：所述控制室(4)與好氧反應室(3)相鄰設置，所述控制室(4)下部的排水口(5)與通過抽水泵(13)的排水管(10)連接。

　　8.根據權利要求1或2所述的低能耗的厭氧與好氧循環一體化廢水處理裝置，其特征是：所述厭氧反應室(2)和好氧反應室(3)底部均設置排污孔(15)。

　　9.根據權利要求1或8所述的低能耗的厭氧與好氧循環一體化廢水處理裝置，其特征是：所述控制室(4)側壁上部設置通風口(12)。

　　說明書

　　一種低能耗的厭氧與好氧循環一體化廢水處理裝置

　　技術領域

　　本發明屬于吊裝設備技術領域，具體涉及一種結構簡單，操作簡便，低能耗的厭氧與好氧循環一體化廢水處理裝置。

　　背景技術

　　MBR膜生物反應器為膜分離技術與生物處理技術有機結合后產生的新型廢水處理系統。它以膜組件取代傳統生物處理技術末端的二沉池，利用微生物對反應基質進行生物轉化的同時，通過膜組件分離反應產物并截留生物體。不僅解決了傳統污水處理工藝污泥產生量大且污泥難處理的問題，還由于其減去了傳統工藝中的二沉池，從而減少了污水處理設施的占地面積。

　　但是MBR膜生物反應器并不能很好地適應含有高濃度大分子有機物的廢水，處理效果不理想。在處理一些含高濃度大分子有機物等的污水時，需要與厭氧或缺氧系統相結合來共同進行處理，要保證處理效果，也就需要進行大量的污水回流。由于MBR膜生物反應器與厭氧或缺氧系統相對分離，因此，需要借助污泥回流泵來達到污水回流的目的，這就增加了污水處理的運行成本。

　　另一方面，單純的MBR膜生物反應器脫氮除磷的效果不佳。傳統的脫氮除磷工藝，一般采用厭氧+好氧工藝、缺氧+好氧工藝或者厭氧+缺氧+好氧工藝來進行脫氮除磷。MBR膜生物反應器其并不能替代傳統工藝中缺氧和厭氧的功能，對于氨氮和總磷含量比較高的廢水，需要與厭氧或者缺氧等工藝相結合來共同對其進行處理，如此一來，不僅占地面積將有一定程度的增加，大量的污泥回流，所需的能耗也將造成污水處理成本的增加，因此，研發一種低能耗的厭氧與好氧循環一體化廢水處理裝置。

　　發明內容

　　本發明的目的在于提供一種結構簡單，操作簡便，工作穩定，節約占地面積的低能耗的厭氧與好氧循環一體化廢水處理裝置。

　　本發明的目的是這樣實現的，包括進水口、污水處理系統、控制室和排水口，所述進水口聯接污水處理系統，所述污水處理系統與控制室聯接，所述控制室下部設置排水口，其特征是：污水處理系統包括厭氧反應室和好氧反應室，所述厭氧反應室與好氧反應室之間設置隔板，所述隔板下端設置開口聯通厭氧反應室和好氧反應室，所述厭氧反應室的遠離好氧反應室一側設置進水通道所述隔板上部設置回流管聯接好氧反應室與進水通道，所述好氧反應室內下部設置MBR膜生物反應器，所述MBR膜生物反應器下部設置輸氣管聯接控制室內的風機，所述MBR膜生物反應器上部設置排水管連接控制室內的抽水泵。

　　本發明通過將將好氧反應室和厭氧反應室相鄰設置，并設置循環結構，可將廢水進行循環處理，并利用在好氧反應室內的曝氣沖擊能量促進廢水循環，整個裝置使得廢水的好氧處理和厭氧處理在同一套設備內就得以實現，使得廢水處理室一道工序就能完成，避免了兩個反應室距離過長而產生的運輸能源消耗，將控制室設置與好氧反應室相鄰，整個結構從控制到廢水處理占地面積小。本發明結構簡單，工作穩定，大大的節約的能源，提高了廢水處理效率，降低了經濟消耗。
