申請日2014.04.22

　　公開(公告)日2014.07.09

　　IPC分類號C02F3/30

　　摘要

　　本發明公開一種節能型序批式生活污水氮磷高效去除方法，其特征在于，采用序批式反應器處理生活污水，并包括以下步驟：(1)將生活污水輸入序批式反應器中，并在厭氧條件下機械攪拌2～3小時;(2)序批式反應器低氣量曝氣，并控制序批式反應器內溶解氧濃度為0.8～1.0mg/L，持續反應2.5～3.5小時，并控制反應結束后反應器內硝態氮濃度與磷酸鹽濃度(以磷計)的比值為1.9～2.2;(3)對序批式反應器停止曝氣，機械攪拌，持續反應3～4個小時;(4)序批式反應器開始曝氣，并控制序批式反應器內溶解氧的濃度為3～4mg/L，持續反應1～2小時;(5)對序批式反應器停止曝氣，靜置沉淀，將處理后的生活污水經過排水管排出，并通過排泥管排出剩余污泥等步驟。

　　權利要求書

　　1.一種節能型序批式生活污水氮磷高效去除方法，其特征在于，采用序批 式反應器處理生活污水，并包括以下步驟：

　　(1)將生活污水輸入序批式反應器中，并在厭氧條件下機械攪拌2～3小時;

　　(2)序批式反應器低氣量曝氣，并控制序批式反應器內溶解氧濃度為 0.8～1.0mg/L，持續反應2.5～3.5小時，并通過調整溶解氧濃度控制同步硝化反硝 化的程度，使反應結束后反應器內硝態氮質量濃度與以磷計的磷酸鹽質量濃度的 比值為1.9～2.2;

　　(3)對序批式反應器停止曝氣，機械攪拌，持續反應3～4個小時;

　　(4)序批式反應器開始曝氣，并控制序批式反應器內溶解氧的濃度為 3～4mg/L，持續反應1～2小時;

　　(5)對序批式反應器停止曝氣，靜置沉淀，將處理后的生活污水經過排水 管排出，并通過排泥管排出剩余污泥;

　　(6)依次重復步驟(1)～(5)。

　　2.根據權利要求1所述的節能型序批式生活污水氮磷高效去除方法，其特 征在于，所述的序批式反應器設置有pH傳感器(2)、氧化還原電位傳感器(3)、 溶解氧傳感器(4)、pH/氧化還原電位檢測儀(6)、溶解氧檢測儀(7)、PLC控 制器(16)、進水泵(11)、進水電動閥門、排水電動閥門(9)、風機(14)和攪 拌器(10);其中的pH傳感器(2)和氧化還原電位傳感器(3)將信號傳送至pH/ 氧化還原電位檢測儀(6);溶解氧傳感器(4)將信號傳送至溶解氧檢測儀(7); PLC控制器(16)接收自pH/氧化還原電位檢測儀(6)和溶解氧檢測儀(7)發 來的信號;PLC控制器(16)根據自身時鐘的時間和接收到的信號發出控制信號 并傳送至進水泵(11)、進水電動閥門、排水電動閥門(9)、風機(14)和攪拌 器(10)。

　　3.根據權利要求1所述的節能型序批式生活污水氮磷高效去除方法，其特 征在于：在步驟(1)中當序批式反應器內的dORP/dt和dpH/dt均已經由負值變?yōu)?0或正值時，結束步驟(1)，進入步驟(2)。

　　4.根據權利要求1所述的節能型序批式生活污水氮磷高效去除方法，其特 征在于：在步驟(2)中當序批式反應器內的dpH/dt由負值變?yōu)?或正值時，結束 步驟(2)，進入步驟(3)。

　　5.根據權利要求1所述的節能型序批式生活污水氮磷高效去除方法，其特 征在于：在步驟(3)中當序批式反應器內的dpH/dt由正值變?yōu)?或負值時，結束 步驟(3)，進入步驟(4)。

　　6.根據權利要求1所述的節能型序批式生活污水氮磷高效去除方法，其特 征在于：在步驟(4)中當序批式反應器內的dORP/dt由正值變?yōu)?時，結束步驟 (4)，進入步驟(5)。

　　7.根據權利要求1所述的節能型序批式生活污水氮磷高效去除方法，其特 征在于：在步驟(5)中，排水管排出反應器內總水量質量分?jǐn)?shù)62～68%的處理后 的生活污水，排泥管排除反應器內中污泥量質量分?jǐn)?shù)5～6.7%的污泥。

　　8.根據權利要求1所述的節能型序批式生活污水氮磷高效去除方法，其特 征在于：步驟(2)序批式反應器內的溶解氧溶度為0.8mg/L。

　　說明書

　　一種節能型序批式生活污水氮磷高效去除方法

　　技術領域

　　本發明涉及一種實現同步硝化反硝化與反硝化除磷耦合的節能型生活污水 高效脫氮除磷方法，屬于環境污水處理技術領域。

　　背景技術

　　目前我國城鎮生活污水中有機物濃度普遍較低，COD通常只有 100～200mg/L，使得城鎮生活污水中的C/N值通常較低，而基于傳統脫氮除磷理 論的生活污水處理工藝，如A2/O(Anaerobic/Anoxic/Oxic,A2/O)、氧化溝和各 種SBR(Sequencing Batch Reactor,SBR)工藝等，存在多方面的不利因素：硝 化菌與聚磷菌間的泥齡矛盾、缺氧反硝化與厭氧釋磷對碳源的競爭、污泥中的硝 酸鹽對聚磷菌釋磷的影響等，因此在實際應用中除磷脫氮效果不穩定。當污水的 C/N值偏低時，不能同時滿足反硝化和生物除磷對碳源的需求，出水總氮和總磷 濃度總是難以同時低于15mg/L和0.5mg/L的限值。另一方面，城市污水處理是 高能耗行業之一，其中曝氣能耗占污水處理能耗的40%以上，不利于污水處理的 可持續發展。

　　同步硝化反硝化(Simultaneous Nitrification and Denitrification,SND)通過限 制曝氣，使氨氧化(硝化)與反硝化同時進行，與傳統生物脫氮技術相比，SND 有以下優點：(1)對DO濃度需求小，節省曝氣能耗;(2)硝化反應消耗堿度， 反硝化反應產生堿度，這就使得反應過程中的pH變化幅度小，有利于維持反應 器內的反應環境。反硝化除磷是通過反硝化聚磷菌以相同的基質同時脫氮和除 磷，緩解了傳統生物除磷脫氮工藝中反硝化菌與聚磷菌對于碳源的競爭以及硝化 菌與聚磷菌最佳污泥齡差異的矛盾，能節省約50%的有機物和30%的耗氧量， 相應減少約50%的剩余污泥量，對于低碳源生活污水的脫氮除磷處理具有重要意 義。

　　發明內容

　　發明目的：本發明的目的在于克服現有技術不足，提供了一種適宜處理低 C/N值生活污水的同步硝化反硝化與反硝化除磷耦合的高效脫氮除磷工藝，且降 低能耗、減少污泥產生量。

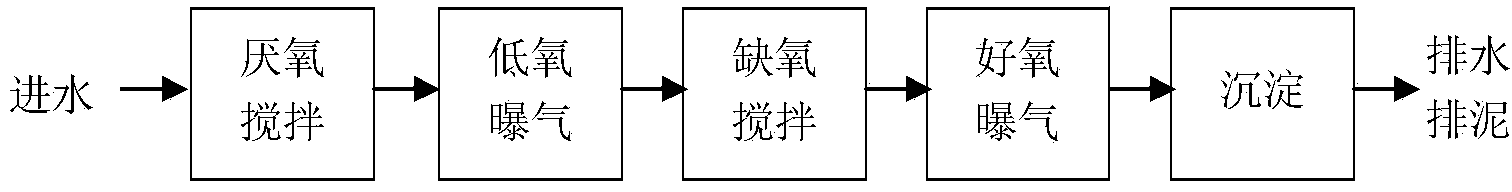

　　技術方案：本發明所述的節能型序批式生活污水氮磷高效去除方法，采用 序批式反應器處理生活污水，按照“進水厭氧攪拌→低氧曝氣→缺氧攪拌→好氧 曝氣→沉淀、排水、排泥”5個過程，周期運行。具體包括以下步驟：

　　(1)將生活污水輸入序批式反應器中，并在厭氧條件下機械攪拌2～3小時， 通過機械攪拌使進水與反應器中靜置的污泥和水充分混合，反硝化聚磷菌吸收低 分子有機物在體內合成PHA，進行厭氧釋磷反應;

　　(2)序批式反應器低氣量曝氣，并控制序批式反應器內溶解氧濃度為 0.8～1.0mg/L，持續反應2.5～3.5小時，進行硝化及部分同步硝化反硝化反應，氨 氮轉化為硝態氮并實現部分脫氮，并控制反應結束后反應器內硝態氮濃度與磷酸 鹽濃度(以磷計)的比值為1.9～2.2;

　　(3)對序批式反應器停止曝氣，機械攪拌，反應器處于缺氧狀態，反硝化 聚磷菌利用步驟B)中未消耗的硝態氮作為電子受體、以厭氧攪拌段儲存在體內 的“內碳源”—PHA作為電子供體進行反硝化聚磷反應，實現同步脫氮除磷，持續 反應3～4個小時;

　　(4)序批式反應器開始曝氣，并控制序批式反應器內溶解氧的濃度為 3～4mg/L，持續反應1～2小時;

　　(5)對序批式反應器停止曝氣，靜置沉淀，然后將處理后的生活污水經過 排水管排出，并通過排泥管排出剩余污泥;

　　(6)依次重復步驟(1)～(5)。

　　進一步地，所述的序批式反應器設置有pH傳感器(2)、氧化還原電位傳感 器(3)、溶解氧傳感器(4)、pH/氧化還原電位檢測儀(6)、溶解氧檢測儀(7)、 PLC控制器(16)、進水泵(11)、進水電動閥門、排水電動閥門(9)、風機(14) 和攪拌器(10);其中的pH傳感器(2)和氧化還原電位傳感器(3)將信號傳送 至pH/氧化還原電位檢測儀(6);溶解氧傳感器(4)將信號傳送至溶解氧檢測儀 (7);PLC控制器(16)接收自pH/氧化還原電位檢測儀(6)和溶解氧檢測儀(7) 發來的信號;PLC控制器(16)根據自身時鐘的時間和接收到的信號發出控制信 號并傳送至進水泵(11)、進水電動閥門、排水電動閥門(9)、風機(14)和攪 拌器(10)。

　　優選地，在步驟(1)中，序批式反應器內的ORP與pH均隨厭氧釋磷反應的 進行而下降，當反應結束時，ORP不再下降，pH轉為上升，因此當反應進行到 dORP/dt和dpH/dt均已經由負值變?yōu)?或正值時，在實踐中，該條件出現所需的步 驟(1)運行時間為2～3小時，結束步驟(1)，進入步驟(2)。

　　優選地，在步驟(2)中，序批式反應器內的pH隨反應的進行而下降，當反 應結束時，pH轉為上升，因此當反應進行到dpH/dt由負值變?yōu)?或正值時，在實 踐中，該條件出現所需的步驟(2)運行時間為2.5～3.5小時，結束步驟(2)，進 入步驟(3)。

　　優選地，在步驟(3)中，序批式反應器內的pH隨反應的進行而上升，當反 應結束時，pH轉為下降，因此當反應進行到dpH/dt由正值變?yōu)?或負值時，在實 踐中，該條件出現所需的步驟(3)運行時間為3～4小時，結束步驟(3)，進入步 驟(4)。

　　優選地，在步驟(4)中，序批式反應器內的ORP隨反應的進行而上升，當 反應結束時，ORP維持穩定，因此當反應進行到dORP/dt由正值變?yōu)?時，在實踐 中，該條件出現所需的步驟(4)運行時間為1～2小時，結束步驟(4)，進入步驟 (5)。

　　優選地，在步驟(5)中，靜置沉淀后，排水管排出反應器內總水量質量分 數62～68%的處理后的生活污水，排泥管排除反應器內污泥量質量分?jǐn)?shù)5～6.7%的 污泥。

　　優選在保證低氧曝氣階段結束時反應器內硝態氮濃度與磷酸鹽濃度(以磷 計)的比值為1.9～2.2的前提下，盡量提高低氧曝氣階段的同步硝化反硝化率，實 現氮的高效去除。

　　本發明與現有技術相比，其有益效果是：1、通過低氧曝氣實現同步硝化反 硝化作用除氮，降低了曝氣能耗，同時減少了反應時間;2、采用反硝化除磷技 術，避免了反硝化與生物除磷對碳源的競爭，為低C/N值生活污水的處理提供了 技術方案;3、磷主要通過缺氧攪拌階段的反硝化除磷過程去除，減少了傳統好 氧吸磷過程所需的曝氣能耗。
