申請日2014.01.14

　　公開(公告)日2014.06.25

　　IPC分類號C02F9/14

　　摘要

　　本實用新型屬于廢水處理領域，公開了一種節能凈化城市生活廢水裝置，包括依次管道連接的固液分離器，沉淀池，第一過濾池、微生物反應池和第二過濾池，所述固液分離器對生活污水進行處理，去除生活污水中大的顆粒雜質;所述沉淀池的底部填料為50cm厚度的河沙;所述第一過濾池的底部填料分為兩層，由下到上依次是硅藻土層以及活性炭層;所述沉淀池和第一過濾池之間的管道上設置有閥門;所述第一過濾池和微生物反應池之間設置有pH值檢測儀;所述微生物反應池的上端設置有投料口;所述第二過濾池的底部填料為陽離子聚丙烯酰胺層，還設有凈水出口管道，管道上設置有板框過濾器。

　　權利要求書

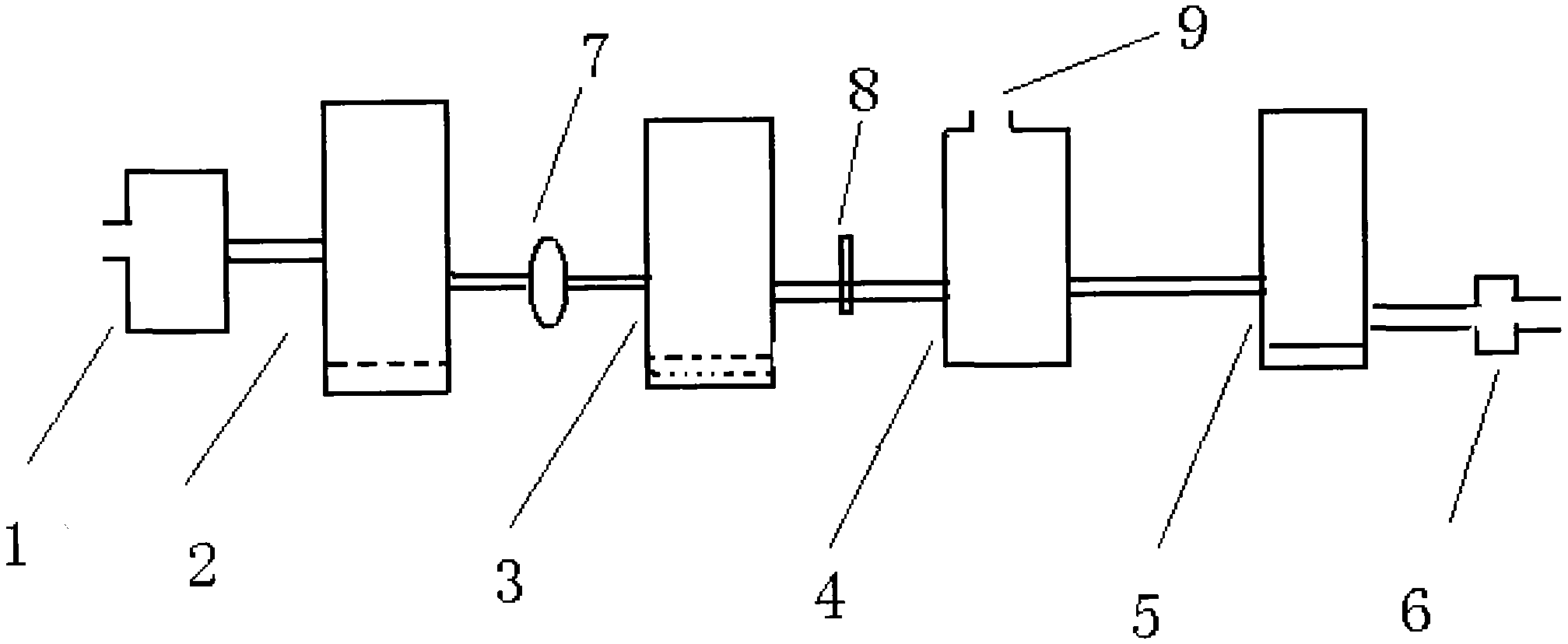

　　1.一種節能凈化城市生活廢水裝置，包括依次管道連接的固液分離器，沉淀池，第一 過濾池、微生物反應池和第二過濾池;

　　所述固液分離器用于去除生活污水中大的顆粒雜質;

　　所述沉淀池的底部填料為50cm厚度的河沙，河沙的粒徑為1mm;

　　所述第一過濾池的底部填料分為兩層，由下到上依次是硅藻土層以及活性炭層，每層厚 度均為20cm;

　　所述沉淀池和第一過濾池之間的管道上設置有閥門，用于調節水流;

　　所述第一過濾池和微生物反應池之間設置有pH值檢測儀，用于檢測酸堿度;

　　所述微生物反應池的頂部設置有投料口;

　　所述第二過濾池的底部填料為陽離子聚丙烯酰胺層，厚度為50cm;

　　所述第二過濾池還設有凈水出口管道，管道上設有板框過濾器。

　　說明書

　　一種節能凈化城市生活廢水裝置

　　技術領域

　　本實用新型屬于環保設備技術領域，涉及一種節能凈化城市生活廢水裝置。

　　背景技術

　　生活廢水是人類生活過程中產生的污水，是水體的主要污染源之一。主要是糞便和洗滌 污水。城市每人每日排出的生活污水量為150-400L，其量與生活水平有密切關系。生活污 水中含有大量有機物，如纖維素、淀粉、糖類和脂肪蛋白質等;也常含有病原菌、病毒和寄 生蟲卵;無機鹽類的氯化物、硫酸鹽、磷酸鹽、碳酸氫鹽和鈉、鉀、鈣、鎂等。總的特點是 含氮、含硫和含磷高，后期處理比較困難。人們應該保護水資源.中國國情比較特殊，水資 源人均占有量少，空間分布不平衡。隨著中國城市化、工業化的加速，水資源的需求缺口也 日益增大。在這樣的背景下，污水處理行業成為新興產業，目前與自來水生產、供水、排水、 中水回用行業處于同等重要地位。

　　在環保領域中，如何將生活廢水進行凈化，并且達到排放標準以及再利用是需要解決的 技術問題。

　　實用新型內容

　　本實用新型的目的在于彌補現有技術的不足，提供了一種節能凈化城市生活廢水裝置。 本實用新型是通過如下技術方案來完成的：

　　一種節能凈化城市生活廢水裝置，包括依次管道連接的固液分離器，沉淀池，第一過濾 池、微生物反應池和第二過濾池;

　　所述固液分離器對生活污水進行處理，去除生活污水中大的顆粒雜質;

　　所述沉淀池的底部填料為50cm厚度的河沙，河沙的粒徑為1mm;

　　所述第一過濾池的底部填料分為兩層，由下到上依次是硅藻土層以及活性炭層，每層厚 度均為20cm;

　　所述沉淀池和第一過濾池之間的管道上設置有閥門，用于調節水流速度;

　　所述第一過濾池和微生物反應池之間設置有pH值檢測儀，用于檢測進入微生物反應池 的水流的酸堿度;

　　所述微生物反應池的頂部設置有投料口，用于投入酸堿調節劑，同時也可以作為通氣孔;

　　所述第二過濾池的底部填料為陽離子聚丙烯酰胺層，厚度為50cm，中間設置有凈水出 口管道，管道上設置有板框過濾器，用于收集微生物以及發酵產物來制備菌肥。

　　有上述對本實用新型的描述可知，本實用新型具備如下優點：

　　采用物理化學方法和微生物方法相結合，有效地去除了生活廢水中的各種雜質和化學物 質;針對不同大小和種類的污染物，采用多種沉淀介質和過濾介質進行多重吸附去除;收集 的微生物可用來制備菌肥，同時避免了將微生物排放到水體中，避免造成水體二次污染。
