申請日2014.01.14
公開(公告)日2014.06.11
IPC分類號G01M3/28; C02F1/02
摘要
本發明提供了BSL-3實驗室活毒廢水集中式處理系統，其能處理大量的實驗室活毒廢水，減少了收集活毒廢水所帶來的風險，同時滿足高級別生物安全實驗室的活毒廢水的安全處理需求。其包括集中式活毒廢水處理設備、活毒廢水管道收集系統、益氣管道在線檢測過濾單元、氣動密封地漏以及水封高度150mm存水彎，每個實驗室的內預制有所述活毒廢水管道收集系統的廢水入口，所述氣動密封地漏的廢水出口通過管路連通對應的所述廢水入口，地面上方的廢水出口連接所述水封高度150mm存水彎的進口，所述水封高度150mm存水彎的出口通過管路連通廢水入口，所述每個試驗室的廢水入口的對應的上方管道對應連接有益氣管道在線檢測過濾單元。
權利要求書
1.BSL-3實驗室活毒廢水集中式處理系統，其特征在于：其包括集中式活毒廢水處理設備、活毒廢水管道收集系統、益氣管道在線檢測過濾單元、氣動密封地漏以及水封高度150mm存水彎，每個實驗室的內預制有所述活毒廢水管道收集系統的廢水入口，所述氣動密封地漏的廢水出口通過管路連通對應的所述廢水入口，地面上方的廢水出口連接所述水封高度150mm存水彎的進口，所述水封高度150mm存水彎的出口通過管路連通廢水入口，所述每個試驗室的廢水入口的對應的上方管道對應連接有益氣管道在線檢測過濾單元，所述活毒廢水管道收集系統的廢水出口通向所述集中式活毒廢水處理設備。
2.根據權利要求1所述的BSL-3實驗室活毒廢水集中式處理系統，其特征在于：所述高度150mm存水彎包括進口直管、180度彎頭、出口直管，所述180度彎頭為兩個，兩個所述的180度彎頭的首尾密封連接組合形成S型結構，所述S型結構的有效水封高度為150mm，所述進口直管的下端密封連接所述S型結構的朝上的入口，所述S型結構的朝下的出口密封連接所述出口直管的上端。
3.根據權利要求2所述的BSL-3實驗室活毒廢水集中式處理系統，其特征在于：所述密封連接的連接結構包括一對管接頭、防腐墊片、密封卡鎖，所述管接頭分別通過自動氬弧焊接連接對應的需要連接的管路的接頭端，所述防腐墊片塞裝于兩個所述管接頭的接觸面，所述密封卡鎖緊固連接兩個所述管接頭所形成的外端環面。
4.根據權利要求3所述的BSL-3實驗室活毒廢水集中式處理系統，其特征在于：所述進口直管、180度彎頭、出口直管、管接頭的材質均為316LBA。
5.根據權利要求1所述的BSL-3實驗室活毒廢水集中式處理系統，其特征在于：所述活毒廢水管道收集系統內的管路均為不銹鋼316LBA管，所有的管路的連接處均采用自動氬弧焊焊接。
6.根據權利要求1所述的BSL-3實驗室活毒廢水集中式處理系統，其特征在于：所述活毒廢水管道收集系統的實際工作壓力為0.0MPa。
7.活毒廢水管道收集系統的檢測方法，其特征在于：其包括水壓試驗、氣壓試驗兩部分;先進行水壓試驗，水壓試驗合格后再進行氣壓試驗;水壓試驗中水壓試驗壓力0.6MPa，通過對本系統緩慢充水加壓至0.6MPa，穩壓10min，再將壓力降至0.4MPa，停壓30min，以壓力降不大于0.02MPa，管道各焊縫接口處不滲不漏為合格;氣壓試驗中氣壓試驗壓力為85psi，通過對本系統緩慢充入壓縮空氣至85psi，檢測24小時，不得任何壓降為合格。
說明書
BSL-3實驗室活毒廢水集中式處理系統
技術領域
本發明涉及實驗室活毒廢水處理的技術領域，具體為BSL-3實驗室活毒廢水集中式處理系統。
背景技術
非典之前，國內高級別生物安全實驗室沒有活毒廢水集中式處理技術，往往人們只做無水參與的微生物實驗。后來由于研究的需要，需要做有水參與實驗項目，但是也只是對少量試驗后的活毒廢水收集到密閉的金屬容器內再通過高溫高壓的滅活設備(如：高壓滅菌鍋)滅活處理后排放。這種方式顯然不能滿足今后大量的有水參與實驗項目的實施，而且在活毒廢水收集到密閉容器中的過程也是一種不安全，風險極大的工作。
發明內容
針對現有上述缺陷，本發明提供了BSL-3實驗室活毒廢水集中式處理系統，其能處理大量的實驗室活毒廢水，減少了收集活毒廢水所帶來的風險，同時滿足高級別生物安全實驗室的活毒廢水的安全處理需求。
BSL-3實驗室活毒廢水集中式處理系統，其特征在于：其包括集中式活毒廢水處理設備、活毒廢水管道收集系統、益氣管道在線檢測過濾單元、氣動密封地漏以及水封高度150mm存水彎，每個實驗室的內預制有所述活毒廢水管道收集系統的廢水入口，所述氣動密封地漏的廢水出口通過管路連通對應的所述廢水入口，地面上方的廢水出口連接所述水封高度150mm存水彎的進口，所述水封高度150mm存水彎的出口通過管路連通廢水入口，所述每個試驗室的廢水入口的對應的上方管道對應連接有益氣管道在線檢測過濾單元，所述活毒廢水管道收集系統的廢水出口通向所述集中式活毒廢水處理設備。
其進一步特征在于：所述高度150mm存水彎包括進口直管、180度彎頭、出口直管，所述180度彎頭為兩個，兩個所述的180度彎頭的首尾密封連接組合形成S型結構，所述S型結構的有效水封高度為150mm，所述進口直管的下端密封連接所述S型結構的朝上的入口，所述S型結構的朝下的出口密封連接所述出口直管的上端;
所述密封連接的連接結構包括一對管接頭、防腐墊片、密封卡鎖，所述管接頭分別通過自動氬弧焊接連接對應的需要連接的管路的接頭端，所述防腐墊片塞裝于兩個所述管接頭的接觸面，所述密封卡鎖緊固連接兩個所述管接頭所形成的外端環面;
所述進口直管、180度彎頭、出口直管、管接頭的材質均為316LBA;
所述活毒廢水管道收集系統內的管路均為不銹鋼316LBA管，所有的管路的連接處均采用自動氬弧焊焊接;
所述活毒廢水管道收集系統的實際工作壓力為0.0MPa。
本發明還提供了活毒廢水管道收集系統的檢測方法，其特征在于：其包括水壓試驗、氣壓試驗兩部分;先進行水壓試驗，水壓試驗合格后再進行氣壓試驗。水壓試驗中水壓試驗壓力0.6MPa，通過對本系統緩慢充水加壓至0.6MPa，穩壓10min，再將壓力降至0.4MPa，停壓30min，以壓力降不大于0.02MPa，管道各焊縫接口處不滲不漏為合格;氣壓試驗中氣壓試驗壓力為85psi，通過對本系統緩慢充入壓縮空氣至85psi，檢測24小時，不得任何壓降為合格。

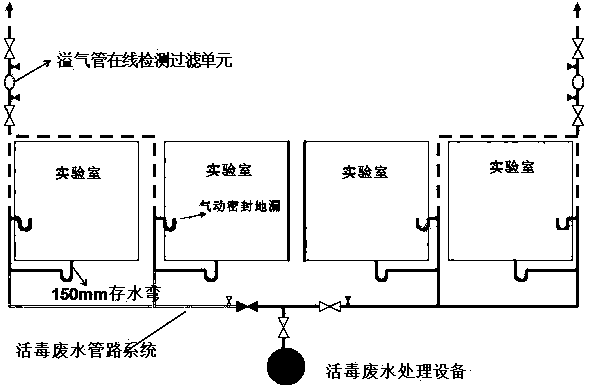

采用本發明的結構后，單個實驗室中的活毒廢水通過氣動密封地漏進入廢水入口，或者活毒廢水通過上方的廢水出口進入高度150mm存水彎后流入廢水入口，然后通過活毒廢水管道收集系統收集至集中式活毒廢水處理設備的收集罐中, 當收集罐的容積達到處理的容積的設定值時，活毒廢水管道進自動流入處理罐中，該設備在PLC自動控制下實現高溫高壓滅活后排放;系統中的高度150mm存水彎，有效地解決實驗室壓差要求、水封蒸發損失、自虹吸損失及管道內壓力變化，使得集中式活毒廢水在源頭通過水封的作用進行密封;由于活毒廢水屬于有毒廢水不能和大氣直接相通，益氣管道在線檢測過濾單元有效解決通氣和大氣隔離的作用，完善了系統結構且每個實驗室均設置有對應的廢水入口，其能處理大量的實驗室活毒廢水，減少了收集活毒廢水所帶來的風險，同時滿足高級別生物安全實驗室的活毒廢水的安全處理需求。
