申請日2014.04.23

　　公開(公告)日2015.10.28

　　IPC分類號C02F11/12; C02F9/14

　　摘要

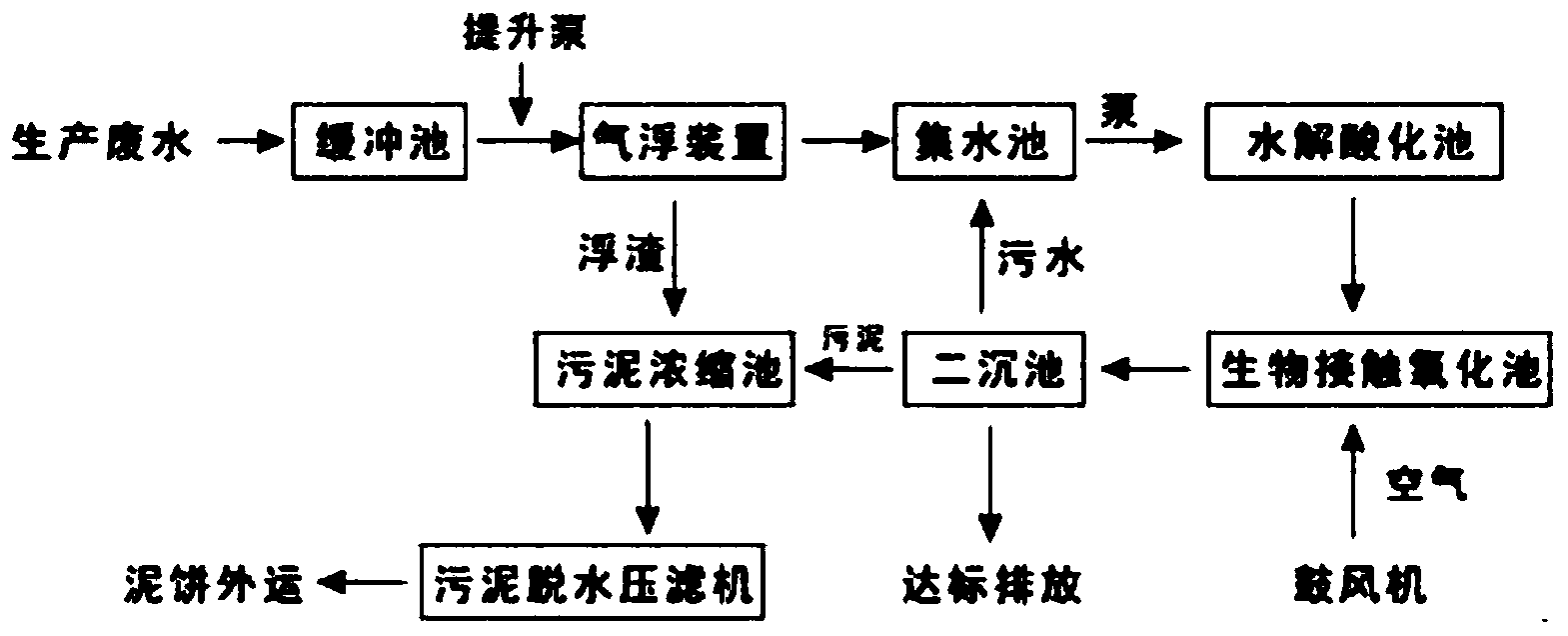

　　本發明提供一套污水處理系統，生產廢水通入緩沖區，經緩沖區管道連接進入氣浮裝置;經氣浮裝置反應后的混合液管道連接進入集水池，經集水池匯集、儲存和均衡后，通過第二提升泵泵入水解酸化池反應，經水解酸化池反應后管道連接進入生物接觸氧化池反應，生物接觸池反應后污水管道連接進入二沉池，經二沉池沉淀后的混合液回饋進入集水池，形成循環，直至二沉池無沉淀時，二沉池內液體達標排放;經氣浮裝置反應后的浮渣和二沉池沉淀后的污泥管道連接進入污泥濃縮池，經污泥濃縮池濃縮后的污泥管道連接進入污泥脫水壓榨機，經污泥脫水壓榨機壓榨成泥餅外運。

　　權利要求書

　　1.一套污水處理系統，其特征在于：包括緩沖池、氣浮裝置、污泥濃縮池、污泥脫水壓 榨機、集水池、二沉池、水解酸化池、生物接觸氧化池;

　　生產廢水通入緩沖區，經緩沖區管道連接進入氣浮裝置;

　　經氣浮裝置反應后的混合液管道連接進入集水池，經集水池匯集、儲存和均衡后，通過 第二提升泵泵入水解酸化池反應，經水解酸化池反應后管道連接進入生物接觸氧化池反應， 生物接觸池反應后污水管道連接進入二沉池，經二沉池沉淀后的混合液回饋進入集水池，形 成循環，直至二沉池無沉淀時，二沉池內液體達標排放;

　　經氣浮裝置反應后的浮渣和二沉池沉淀后的污泥管道連接進入污泥濃縮池，經污泥濃縮 池濃縮后的污泥管道連接進入污泥脫水壓榨機，經污泥脫水壓榨機壓榨成泥餅外運。

　　2.根據權利要求1所述的一套污水處理系統，其特征在于：所述氣浮裝置內部設置有污 泥提升泵。

　　3.根據權利要求1所述的一套污水處理系統，其特征在于：所述集水池內部設置有第二 提升泵。

　　4.根據權利要求1所述的一套污水處理系統，其特征在于：所述生物接觸氧化池內部設 置有鼓風機。

　　說明書

　　一套污水處理系統

　　技術領域

　　本發明涉及污水處理領域，具體涉及一套針對COD含量較高的污水處理的處理系統。

　　背景技術

　　化學需氧量(COD或CODcr)是指在一定嚴格的條件下，水中的還原性物質在外加的強氧 化劑的作用下，被氧化分解時所消耗氧化劑的數量，以氧的mg/L表示�；瘜W需氧量反映了水 中受還原性物質污染的程度，這些物質包括有機物、亞硝酸鹽、亞鐵鹽、硫化物等，但一般 水及廢水中無機還原性物質的數量相對不大，而被有機物污染是很普遍的，因此，COD可作 為有機物質相對含量的一項綜合性指標。

　　據環保專家介紹，水中的有機物在被環境分解時，會消耗水中的溶解氧。如果水中的溶 解氧被消耗殆盡，水里的厭氧菌就會投入工作，從而導致水體發臭和環境惡化。因此COD值 越大，表示水體受污染越嚴重。

　　而從污染源排出的污(廢)水，因含污染物總量或濃度較高，達不到排放標準要求或不 適應環境容量要求，從而降低水環境質量和功能目標時，必需經過人工強化處理的場所處理 的場所，這個場所就是污水處理廠，又稱污水處理站。

　　現今社會很多化工廠，排放大量COD含量較高的污水，因而，如何快速高效的對COD 含量較高的污水進行處理，并回收利用，成為一個重要話題。

　　發明內容

　　針對現有技術存在的問題，本發明提供一套污水處理系統，將水解酸化池、生物接觸氧 化池的結合使用，高效快速的處理COD含量較高的污水，并將處理后污水回收利用，節能環 保。

　　本發明的技術方案是：一套污水處理系統，包括緩沖池、氣浮裝置、污泥濃縮池、污泥 脫水壓榨機、集水池、二沉池、水解酸化池、生物接觸氧化池;

　　生產廢水通入緩沖區，經緩沖區管道連接進入氣浮裝置;

　　經氣浮裝置反應后的混合液管道連接進入集水池，經集水池匯集、儲存和均衡后，通過 第二提升泵泵入水解酸化池反應，經水解酸化池反應后管道連接進入生物接觸氧化池反應， 生物接觸池反應后污水管道連接進入二沉池，經二沉池沉淀后的混合液回饋進入集水池，形 成循環，直至二沉池無沉淀時，二沉池內液體達標排放;

　　經氣浮裝置反應后的浮渣和二沉池沉淀后的污泥管道連接進入污泥濃縮池，經污泥濃縮 池濃縮后的污泥管道連接進入污泥脫水壓榨機，經污泥脫水壓榨機壓榨成泥餅外運。

　　進一步的，所述氣浮裝置內部設置有污泥提升泵。

　　進一步的，所述集水池內部設置有第二提升泵。

　　進一步的，所述生物接觸氧化池內部設置有鼓風機。

　　本發明的有益效果是：將水解酸化池、生物接觸氧化池的結合使用，高效快速的處理COD 含量較高的污水，并將處理后污水回收利用，節能環保。同時，本發明整體設備簡單，處理 方便，對環境無要求，適合任意污水處理廠，具有很好的市場利用價值。
