申請日2014.04.23

　　公開(公告)日2015.11.04

　　IPC分類號C02F9/14

　　摘要

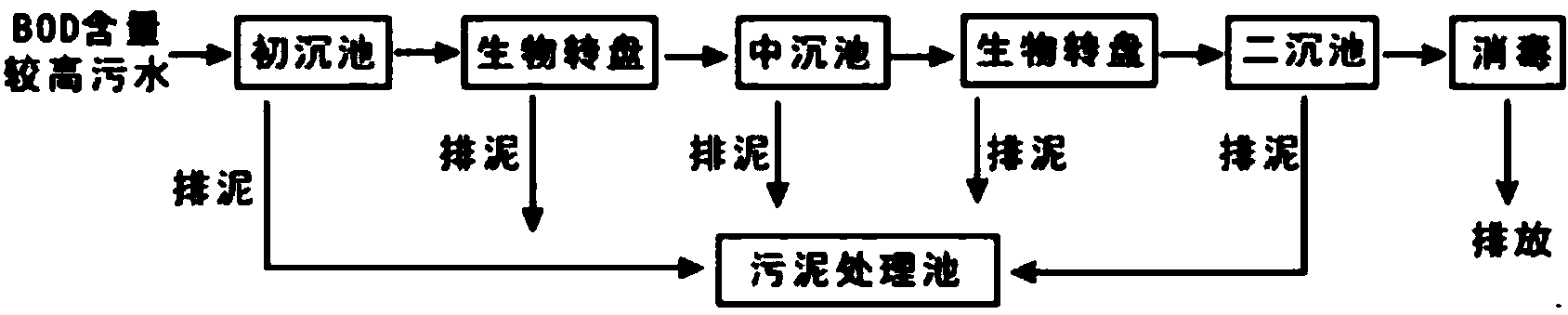

　　本發明提供一套帶有兩級生物轉盤的污水處理系統，包括初沉池、一級生物轉盤、中沉池、二級生物轉盤、二沉池、污泥處理池、消毒池;BOD含量較高的無數管道通入初沉池，經初沉池第一次沉淀處理后，將處理后的混合液通入一級生物轉盤處理，經一級生物轉盤凈化處理后管道通入中沉池進行第二次沉淀處理，將經過第二次沉淀處理后的混合液管道連接通入二級生物轉盤，經二級生物裝盤深度凈化處理后管道連接通入二沉池進行第三次沉淀處理，將經過第三次沉淀處理后的混合液管道連接通入消毒池，將經消毒池反應處理后的水排放出去或者回收利用。本發明采用兩級生物轉盤，深度處理污水，將處理后排水回收利用，即環保又節約水資源。

　　權利要求書

　　1.一套帶有兩級生物轉盤的污水處理系統，其特征在于：包括初沉池、一級生物轉盤、 中沉池、二級生物轉盤、二沉池、污泥處理池、消毒池;

　　BOD含量較高的無數管道通入初沉池，經初沉池第一次沉淀處理后，將處理后的混合液 通入一級生物轉盤處理，經一級生物轉盤凈化處理后管道通入中沉池進行第二次沉淀處理， 將經過第二次沉淀處理后的混合液管道連接通入二級生物轉盤，經二級生物裝盤深度凈化處 理后管道連接通入二沉池進行第三次沉淀處理，將經過第三次沉淀處理后的混合液管道連接 通入消毒池，將經消毒池反應處理后的水排放出去或者回收利用。

　　2.根據權利要求1所述的一套帶有兩級生物轉盤的污水處理系統，其特征在于：經初沉 池、一級生物轉盤、中沉池、二級生物轉盤、二沉池反應處理后的污泥排入污泥處理池進行 反應處理。

　　3.根據權利要求1所述的一套工業廢水處理系統，其特征在于：所述生物轉盤為生物處 理構筑物，由水槽和可浸沒于污水中的旋轉盤體組成。

　　4.根據權利要求1所述的一套工業廢水處理系統，其特征在于：所述消毒池采用加氯消 毒，接觸時間為30±5min。

　　5.根據權利要求1所述的一套工業廢水處理系統，其特征在于：所述生物轉盤下側設置 有曝氣管。

　　說明書

　　一套帶有兩級生物轉盤的污水處理系統

　　技術領域

　　本發明涉及污水處理領域，具體涉及一套帶有兩級生物轉盤的污水處理系統。

　　背景技術

　　BOD,生化需氧量或生化耗氧量(五日化學需氧量)，表示水中有機物等需氧污染物質含量 的一個綜合指示。說明水中有機物由于微生物的生化作用進行氧化分解，使之無機化或氣體 化時所消耗水中溶解氧的總數量。

　　生化需氧量是指在規定的條件下，微生物分解水中的某些可氧化的物質，特別是分解有 機物的生物化學過程消耗的溶解氧。通常情況下是指水樣充滿完全密閉的溶解氧瓶中，在20℃ 的暗處培養5d，分別測定培養前后水樣中溶解氧的質量濃度，由培養前后溶解氧的質量濃度 之差，計算每升樣品消耗的溶解氧量，以BOD5形式表示。其單位ppm或毫克/升表示。其值 越高說明水中有機污染物質越多，污染也就越嚴重.

　　為了使檢測資料有可比性，一般規定一個時間周期，在這段時間內，在一定溫度下用水 樣培養微生物，并測定水中溶解氧消耗情況，一般采用五天時間，稱為五日生化需氧量，記 做BOD5。數值越大證明水中含有的有機物越多，因此污染也越嚴重。

　　BOD，生化需氧量(BOD)是一種環境監測指標，主要用于監測水體中有機物的污染狀況。 一般有機物都可以被微生物所分解，但微生物分解水中的有機化合物時需要消耗氧，如果水 中的溶解氧不足以供給微生物的需要，水體就處于污染狀態。

　　生物轉盤是由水槽和部分浸沒于污水中的旋轉盤體組成的生物處理構筑物。盤體表面上 生長的微生物膜反復地接觸槽中污水和空氣中的氧，使污水獲得凈化。

　　生物轉盤工藝是生物膜法污水生物處理技術的一種，是污水灌溉和土地處理的人工強化， 這種處理法使細菌和菌類的微生物、原生動物一類的微型動物在生物轉盤填料載體上生長繁 育，形成膜狀生物性污泥---生物膜。污水經沉淀池初級處理后與生物膜接觸，生物膜上 的微生物攝取污水中的有機污染物作為營養，使污水得到凈化。在氣動生物轉盤中，微生物 代謝所需的溶解氧通過設在生物轉盤下側的曝氣管供給。轉盤表面覆有空氣罩，從曝氣管中 釋放出的壓縮空氣驅動空氣罩使轉盤轉動，當轉盤離開污水時，轉盤表面上形成一層薄薄的 水層，水層也從空氣中吸收溶解氧。

　　生物轉盤工藝是污水灌溉和土地處理的人工強化，這種處理法使細菌和菌類的微生物、 原生動物一類的微型動物在生物轉盤填料載體上生長繁育，形成膜狀生物性污泥---生物 膜。污水經沉淀池初級處理后與生物膜接觸，生物膜上的微生物攝取污水中的有機污染物作 為營養，使污水得到凈化。在氣動生物轉盤中，微生物代謝所需的溶解氧通過設在生物轉盤 下側的曝氣管供給。轉盤表面覆有空氣罩，從曝氣管中釋放出的壓縮空氣驅動空氣罩使轉盤 轉動，當轉盤離開污水時，轉盤表面上形成一層薄薄的水層，水層也從空氣中吸收溶解氧。

　　生物轉盤的反應器由水槽和一組圓盤構成：數十片、近百片塑料或玻璃鋼圓盤用軸貫串， 平放在一個斷面呈半圓形的條形槽的槽面上。盤徑一般不超過4米,槽徑約大幾厘米，有電動 機和減速裝置轉動盤軸，轉速1.5～3轉/分左右，決定于盤徑，盤的周邊線速度在15米/分 左右。廢水從槽的一端流向另一端，盤軸高出水面，盤面約40%浸在水中，約60%暴露在空氣 中。盤軸轉動時,盤面交替與廢水和空氣接觸。盤面為微生物生長形成的膜狀物所覆蓋，生物 膜交替地與廢水和空氣充分接觸，不斷地取得污染物和氧氣，凈化廢水。膜和盤面之間因轉 動而產生切應力，隨著膜的厚度的增加而增大，到一定程度，膜從盤面脫落，隨水流走。生 物轉盤一般用于水量不大時。同生物濾池相比，生物轉盤法中廢水和生物膜的接觸時間比較 長，而且有一定的可控性。水槽常分段，轉盤常分組，既可防止短流，又有助于負荷率和出 水水質的提高，因負荷率是逐級下降的。生物轉盤如果產生臭味，可以加蓋。

　　但是，現今的工業廢水污染嚴重，采用一級生物轉盤，反應后的排水還是無法達到可回 收利用水平，排放到環境中，污染環境，也浪費水資源。

　　發明內容

　　針對現有技術存在的問題，本發明提供一套帶有兩級生物轉盤的污水處理系統，采用兩 級生物轉盤，深度處理污水，將處理后排水回收利用，即環保又節約水資源。利用兩級生物 轉盤結合初沉池、中沉池、二沉池，多次沉淀處理，徹底清除污水雜質，并回收利用。

　　本發明的技術方案是：一套帶有兩級生物轉盤的污水處理系統，包括初沉池、一級生物 轉盤、中沉池、二級生物轉盤、二沉池、污泥處理池、消毒池;

　　BOD含量較高的無數管道通入初沉池，經初沉池第一次沉淀處理后，將處理后的混合液 通入一級生物轉盤處理，經一級生物轉盤凈化處理后管道通入中沉池進行第二次沉淀處理， 將經過第二次沉淀處理后的混合液管道連接通入二級生物轉盤，經二級生物裝盤深度凈化處 理后管道連接通入二沉池進行第三次沉淀處理，將經過第三次沉淀處理后的混合液管道連接 通入消毒池，將經消毒池反應處理后的水排放出去或者回收利用。

　　進一步的，經初沉池、一級生物轉盤、中沉池、二級生物轉盤、二沉池反應處理后的污 泥排入污泥處理池進行反應處理。

　　進一步的，所述生物轉盤為生物處理構筑物，由水槽和可浸沒于污水中的旋轉盤體組成。

　　進一步的，所述消毒池采用加氯消毒，接觸時間為30±5min。

　　進一步的，所述生物轉盤下側設置有曝氣管。

　　本發明的有益效果是：采用兩級生物轉盤，深度處理污水，將處理后排水回收利用，即 環保又節約水資源。同時，利用兩級生物轉盤結合初沉池、中沉池、二沉池，多次沉淀處理， 徹底清除污水雜質，并回收利用。
