申請日2014.04.22

　　公開(公告)日2014.08.13

　　IPC分類號B01D53/56; B01D53/81

　　摘要

　　本發明屬于工業廢氣處理領域，公開了一種污泥煙氣脫硝劑及其制備方法與應用。該污泥煙氣脫硝劑由以下按質量百分比計的組分組成：49%～85%的污泥干物質，0～0.5%的尿素，0～0.5%的銨鹽和15%～50%的水。所述污泥煙氣脫硝劑是將城鎮污水廠中的脫水污泥與適量含氨藥劑進行混合，然后通過適當?shù)墓に嚫稍锏玫�。所述污泥煙氣脫硝劑可用于工業煙氣的脫硝處理，具有NOx去除效率高的優點，同時污泥被灼燒成為便于處理的灰渣，特別是將其用于水泥窯煙氣處理時，所得灰渣還能作為水泥熟料的原料，具有經濟、綠色環保的優點。

　　權利要求書

　　1.一種污泥煙氣脫硝劑，其特征在于：所述污泥煙氣脫硝劑由以下按質 量百分比計的組分組成：49%～85%的污泥干物質，0～0.5%的尿素，0～0.5% 的銨鹽和15%～50%的水。

　　2.根據權利要求1所述的一種污泥煙氣脫硝劑，其特征在于：所述銨鹽 為氯化銨、碳酸銨或碳酸氫銨中的至少一種。

　　3.根據權利要求1所述的一種污泥煙氣脫硝劑，其特征在于：所述污泥 煙氣脫硝劑由以下按質量百分比計的組分組成：69%的污泥干物質，0.5%的尿 素，0.5%的碳酸銨和30%的水組成。

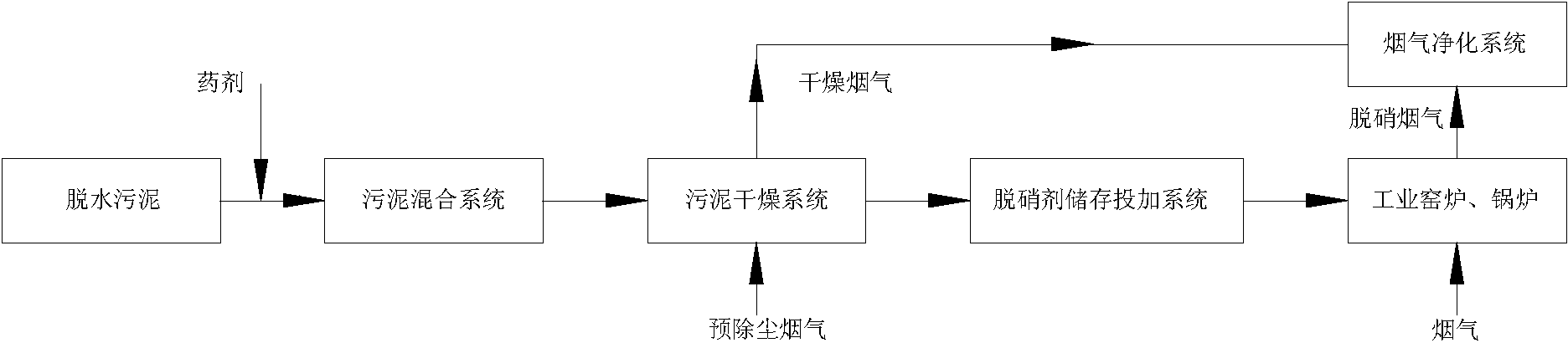

　　4.權利要求1～3任一項所述的污泥煙氣脫硝劑的制備方法，其特征在于： 具體制備過程為：將尿素和銨鹽溶于水，與來自污水廠的脫水污泥在攪拌的條 件下混合均勻得到混合污泥，然后將混合污泥脫水干燥至所需含水率，得到污 泥煙氣脫硝劑。

　　5.根據權利要求4所述的制備方法，其特征在于：所述脫水干燥是將混 合污泥送入脫水干燥系統被經除塵預處理的熱煙氣干燥至所需含水率。

　　6.權利要求1～3任一項所述的污泥煙氣脫硝劑在工業鍋爐煙氣脫硝或窯 爐煙氣脫硝領域中的應用，其特征在于：所述應用包括以下步驟：將污泥煙氣 脫硝劑在缺氧條件下與需要脫硝的高溫工業煙氣逆流接觸進行脫硝，脫硝完成 后污泥煙氣脫硝劑被灼燒成為便于處理的灰渣。

　　7.根據權利要求6所述的應用，其特征在于：所述缺氧條件是指氧含量 體積分?jǐn)?shù)為0.5%～3%的條件;所述高溫工業煙氣是指溫度為800～1000℃的 煙氣;所述高溫工業煙氣是指水泥窯煙氣、陶瓷窯爐煙氣、工業鍋爐煙氣或者 固廢焚燒爐煙氣。

　　8.根據權利要求7所述的應用，其特征在于：所述高溫工業煙氣是指水 泥窯煙氣。

　　9.根據權利要求6所述的應用，其特征在于：所述應用是將污泥煙氣脫 硝劑投加進工業窯爐或工業鍋爐中上部的氧含量體積分?jǐn)?shù)為0.5%～3%的缺氧 段，使其在工業窯爐或工業鍋爐內與800～1000℃高溫?zé)煔饽媪鹘佑|進行脫硝， 脫硝完成后，污泥脫硝劑灼燒成為灰渣并與水泥或陶瓷原料一起混合，最后生 成水泥熟料或陶瓷，或與煤渣混合后作為建材原料或填埋處置。

　　10.根據權利要求9所述的應用，其特征在于：所述污泥煙氣脫硝劑的投 加量為水泥熟料、陶瓷原料或工業鍋爐煤炭生產質量的0.5%-10%。

　　說明書

　　一種污泥煙氣脫硝劑及其制備方法與應用

　　技術領域

　　本發明屬于工業廢氣處理領域，具體涉及一種污泥煙氣脫硝劑及其制備方 法與應用。

　　背景技術

　　隨著我國生活污水排放量的逐年增加，城市污水處理廠的污泥產生量也日 益增加。據2012年全國環境統計年報顯示，截至2012年全國實際生活污水處理 量達到361.8億噸，按每處理萬噸污水脫水污泥(含水率80%)產率7.5噸計，則 2012年我國脫水污泥產量高達2700多萬噸。污泥成分復雜，含重金屬、有機物、 病毒等對人體有毒有害物質，如不妥善處置，將對生態環境造成污染并嚴重威 脅人類健康。目前，國內外常見的污泥處置方法主要有填埋、土地利用、焚燒 等，其中焚燒處置目前在國內外越來越受到重視。污泥焚燒具有減量化、無害 化程度高，處理速度快，占地面積小等優點，目前在歐、美、日等國家應用較 多，我國也正在逐步推進污泥的焚燒處置。

　　在污泥焚燒處置技術中水泥窯協同處置技術目前研究和應用較多。由于污 泥的礦物組成與水泥硅質原料接近，同時污泥含有大量有機物具有一定的發熱 量，因此對污泥進行水泥窯協同處置能在處理污泥的同時回收污泥中能量減少 燃料用煤，同時燃燒后的污泥灰渣可替代部分水泥原料用于水泥生產，使得該 技術在國內廣受關注，并已開始應用。趙楠等在授權的專利“新型干法水泥窯 處置城鎮污泥的方法和設備”(ZL201010567073.0)中論述了一種利用水泥窯 處置城鎮污泥的方法和設備，其中污泥被送入水泥窯煙室;袁文獻等在授權的 專利“利用水泥生產廢氣烘干和處置污泥的方法”(ZL201110003077.0)中也 論述了一種利用水泥生產廢氣烘干污泥及水泥窯處置污泥的方法，最終污泥被 送入窯尾上升煙道和分解爐主燃燒室。雖然上述專利文獻均報道了污泥干燥系 統和利用水泥窯協同處置污泥的方法，但未對水泥窯協同處置污泥的煙氣凈化 進行報道，更未對以污泥為煙氣脫硝劑在水泥窯協同處置中控制窯尾煙氣NOx 排放的報道。事實上由于污泥中氮元素(N)含量高(質量分?jǐn)?shù)為3%-8%)， 如按照上述專利報道將污泥投入煙室和燃燒室，由于污泥的燃燒，污泥中氮元 素會大量轉化為NOx，導致窯尾出口煙氣中NOx排放濃度明顯高于未協同處 置污泥時，如在專利CN101177331B、CN102173553B和CN102190413B中 均公開了利用水泥窯協同處理污泥的技術，但其處理污泥的方式均為高溫氧化 焚燒處理，不但無法去除煙氣中原有的NOx，而且還會額外生成NOx污染氣 體。而隨著我國大氣環境形勢的日益嚴峻，國家對水泥等行業煙氣排放進行了 嚴格要求，明確提出了“十二五”期間水泥行業NOx減排12%的約束性指標， 并頒布了最新的水泥行業煙氣污染物排放標準，對NOx排放進行了嚴格限值。 為了達到最新排放標準，水泥企業需投入大量資金開展煙氣脫硝治理。因此， 如投加污泥會導致水泥煙氣中NOx排放濃度升高，則將嚴重打擊水泥企業協 同處置污泥積極性。但是如能以污泥為脫硝劑，在進行水泥窯協同處置的同時 降低煙氣中NOx的排放，則將大大降低水泥企業煙氣脫硝治理成本，極大促 進水泥企業協同處置污泥積極性，預期經濟、環境、社會效益顯著。

　　發明內容

　　為了解決現有技術的缺點和不足之處，本發明的首要目的在于提供一種污 泥煙氣脫硝劑。

　　本發明的另一目的在于提供上述污泥煙氣脫硝劑的制備方法。

　　本發明的再一目的在于提供上述污泥煙氣脫硝劑在工業煙氣脫硝中的應 用。

　　本發明目的通過以下技術方案實現：

　　一種污泥煙氣脫硝劑，所述污泥煙氣脫硝劑由以下按質量百分比計的組 分組成：49%～85%的污泥干物質，0～0.5%的尿素，0～0.5%的銨鹽和15%～ 50%的水。

　　所述銨鹽為氯化銨、碳酸銨或碳酸氫銨中的至少一種。

　　所述污泥煙氣脫硝劑優選由以下按質量百分比計的組分組成：69%的污泥 干物質，0.5%的尿素，0.5%的碳酸銨和30%的水組成。

　　上述的污泥煙氣脫硝劑的制備方法，具體制備過程為：將尿素和銨鹽溶于 水，與來自污水廠的脫水污泥在攪拌的條件下混合均勻得到混合污泥，然后將 混合污泥脫水干燥至所需含水率，得到污泥煙氣脫硝劑。

　　所述脫水干燥是將混合污泥送入脫水干燥系統被經除塵預處理的熱煙氣 干燥至所需含水率。

　　上述的污泥煙氣脫硝劑在工業煙氣脫硝領域中的應用，所述應用包括以下 步驟：將污泥煙氣脫硝劑在缺氧條件下與需要脫硝的高溫工業煙氣逆流接觸進 行脫硝，脫硝完成后污泥煙氣脫硝劑被灼燒成為便于處理的灰渣。

　　所述缺氧條件是指氧含量體積分?jǐn)?shù)為0.5%～3%的條件;所述高溫工業煙 氣是指溫度為800～1000℃的煙氣。

　　所述高溫工業煙氣是指水泥窯煙氣、陶瓷窯爐煙氣、工業鍋爐煙氣或者固 廢焚燒爐煙氣。優選的高溫工業煙氣為水泥窯煙氣。

　　所述應用是將污泥煙氣脫硝劑投加進工業窯爐或工業鍋爐中上部的氧含 量體積分?jǐn)?shù)為0.5%～3%的缺氧段，使其在工業窯爐或工業鍋爐內與800～1000 ℃高溫?zé)煔饽媪鹘佑|進行脫硝，脫硝完成后，污泥脫硝劑灼燒成為灰渣并與水 泥或陶瓷原料一起混合，最后生成水泥熟料或陶瓷，或與煤渣混合后作為建材 原料或填埋處置。所述污泥煙氣脫硝劑的投加量為水泥熟料或陶瓷原料或工業 鍋爐煤炭生產質量的0.5%-10%。

　　本發明的原理在于：污水廠污泥中含有大量的有機物和氮元素，當污泥在 無氧或缺氧條件下熱解時上述有機物和氮元素會發生熱解反應生成NH3、 HCN、CO、CmHn等小分子還原性物質，生成的還原性物質在合適的溫度區間 內會和NOx發生劇烈的氧化還原反應生成N2，從而有效的去除煙氣中NOx。 本發明就是根據污泥上述特性和脫硝原理，在工業窯爐或鍋爐上選擇合適的投 加點位投加污泥脫硝劑，從而實現工業窯爐、鍋爐煙氣的脫硝。

　　具體脫硝反應方程式為：

　　干污泥→NH3+CO+HCN+NCO+NH2+NH+H2O+CO2

　　(NH4)2CO3→2NH3+H2O+CO2NH4HCO3→NH3+H2O+CO2

　　4NH3+4NO+O2→4N2→6H2O 4NH3+2NO+2O2→3N2+6H2O

　　8NH3+6NO2→7N2+12H2O 4HCN+5O2→2N2+4CO2+3H2O

　　CO+NO→N2+CO2 NCO+NO→N2+CO2

　　NH2+NO→N2+H2O 4NH+2NO→3N2+2H2O

　　2CO(NH2)2+2NO+O2→3N2+2H2O+2CO2

　　與現有技術相比，本發明具有如下優點及有益效果：

　　(1)本發明的污泥脫硝劑原料主體為城市固體廢物污泥，因此基本無原 料成本，甚至于通過這種方式處理污泥可達到治污的效果并獲得額外的產值;

　　(2)與現有的脫硝劑相比，本發明的污泥脫硝劑具有制備工藝簡單，運 輸、存儲和使用簡單且安全的優點;

　　(3)本發明的污泥脫硝劑應用于工業煙氣脫硝時，NOx去除效率可達到 65%以上，明顯高于現有主流的SNCR脫硝技術;

　　(4)本發明的污泥脫硝劑應用于工業窯爐、鍋爐等煙氣脫硝時，脫硝過 程同時也是污泥處理過程，與現有技術中高溫氧化處理污泥的方式不同，本發 明的污泥脫硝劑是在缺氧或無氧的環境下完成脫硝并消耗掉脫硝劑中的還原 性含氮物質，同時自身被高溫灼燒成渣，整個過程不產生額外的污染氣體，具 有節能、綠色環保的優點;

　　(5)與SNCR脫硝技術等純粹投入消耗式的污染治理技術相比，本發明 污泥脫硝劑應用于工業窯爐、鍋爐等煙氣脫硝時還可作為二次燃料降低生產過 程中煤炭消耗量，同時最終的污泥灰渣還可作為生產原料，因此經濟、環保、 社會效益顯著。
