申請日2014.04.22

　　公開(公告)日2014.08.27

　　IPC分類號B01D21/24

　　摘要

　　本實用新型公開了一種水處理防堵塞排泥系統，包括設置在各個池底泥斗內的吸泥頭，吸泥頭分別與排泥支管相連通，排泥支管分別通過支管閥門與排泥干管相連通，排泥干管上設置有管道泵;管道泵前后的排泥干管上分別設置有第一、第二排泥閥門，第一排泥閥門和管道泵之間的排泥干管上連通設置有回水管，回水管的另一端與所述第二排泥閥門后端的排泥干管連通設置，回水管上設置有第一反沖洗閥門;第二排泥閥門和管道泵之間的排泥干管上開設有反沖洗口，反沖洗口通過第二反沖洗閥門與反沖洗水管相連通。本實用新型優點在于工藝簡單、自動化程度高、運行穩定、能耗低、性能可靠，可以保證池體內底泥的高效排除，從根本上解決池體集泥和排泥不暢的問題。

　　權利要求書

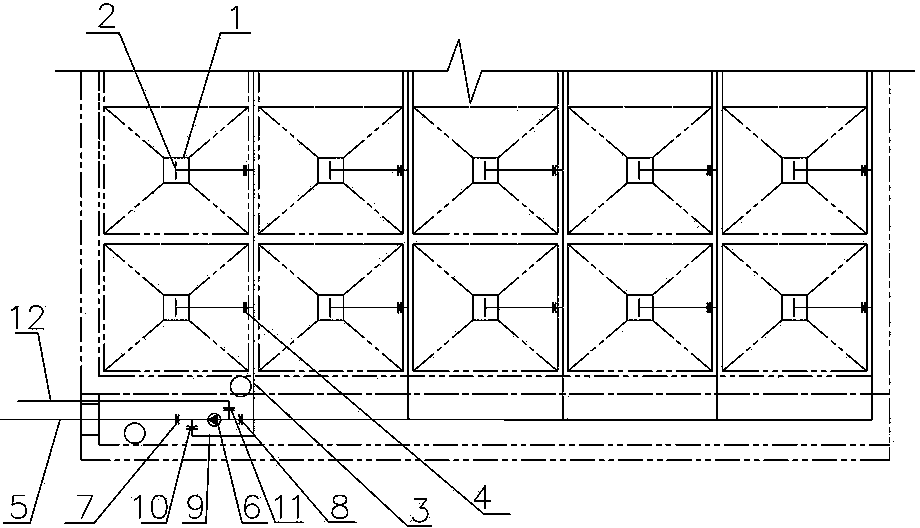

　　1.一種水處理防堵塞排泥系統，包括分別設置在各個池底泥斗(1)內的吸泥頭(2)，其特征在于：所述吸泥頭(2)分別與排泥支管(3)相連通，所述排泥支管(3)分別通過支管閥門(4)與排泥干管(5)相連通，在所述排泥干管(5)上設置有管道泵(6);在所述管道泵(6)前后的排泥干管(5)上分別設置有第一、第二排泥閥門(7、8)，在所述第一排泥閥門(7)和管道泵(6)之間的排泥干管(5)上連通設置有回水管(9)，所述回水管(9)的另一端與所述第二排泥閥門(8)后端的排泥干管(5)連通設置，在所述回水管(9)上設置有第一反沖洗閥門(10);在所述第二排泥閥門(8)和管道泵(6)之間的排泥干管(5)上開設有反沖洗口，所述反沖洗口通過第二反沖洗閥門(11)與反沖洗水管(12)相連通。

　　說明書

　　水處理防堵塞排泥系統

　　技術領域

　　本實用新型涉及水處理設備技術領域，尤其是涉及一種水處理防堵塞排泥系統。

　　背景技術

　　排泥是否通暢關系到沉淀池的凈水效果，當排泥不暢、泥渣淤積過多時，將嚴重影響出水水質。目前，常用的排泥方式主要有三類，分別為多斗重力排泥、穿孔管排泥和機械排泥。多斗重力排泥，最早用于平流沉淀池，其缺點主要有：排泥不徹底，一般仍需定期人工清洗;池底結構復雜，施工較困難。穿孔管排泥是目前使用較多的一種，此種方式也存在較多的缺點，如孔眼易堵塞，排泥效果不穩定，檢修不便，原水濁度高時，排泥效果差，因此，管理要求嚴格，需要注意及時排泥。機械排泥，又分為桁架式、牽引式和中心懸掛式，由于其電氣設備較多，設備維修工作量較大，同時排泥濃度較低;另外，由于機械設備構造限制，容易造成排泥死角。此外，在目前應用較多的網格絮凝池中，應用的排泥方式也多為穿孔管排泥的方式，也存在孔眼易堵塞等的缺點。

　　發明內容

　　本實用新型目的在于提供一種大大提高排泥效果的水處理防堵塞排泥系統。

　　為實現上述目的，本實用新型可采取下述技術方案：

　　本實用新型所述的水處理防堵塞排泥系統，包括分別設置在各個池底泥斗內的吸泥頭，所述吸泥頭分別與排泥支管相連通，所述排泥支管分別通過支管閥門與排泥干管相連通，在所述排泥干管上設置有管道泵;在所述管道泵前后的排泥干管上分別設置有第一、第二排泥閥門，在所述第一排泥閥門和管道泵之間的排泥干管上連通設置有回水管，所述回水管的另一端與所述第二排泥閥門后端的排泥干管連通設置，在所述回水管上設置有第一反沖洗閥門;在所述第二排泥閥門和管道泵之間的排泥干管上開設有反沖洗口，所述反沖洗口通過第二反沖洗閥門與反沖洗水管相連通。

　　本實用新型優點在于工藝簡單、自動化程度高、運行穩定、能耗低、性能可靠，可以保證池體內底泥的高效排除，從根本上解決池體集泥和排泥不暢的問題。
