申請日2014.01.14
公開(公告)日2017.12.15
IPC分類號G06F17/00
摘要
本發明涉及一種火力發電廠水處理流程穩態檢測及運行工況判別方法，其特征在于包括以下步驟：1)通過采集水泵出水母管壓力、陽床進水流量、陰床進水流量、陽離子交換器入口壓力、陰離子交換器入口壓力、混合離子交換器入口壓力、離子濃度等傳感器數據，確定各傳感器穩態閥值和工況切換閥值;2)工況穩態檢測與所處工況階段的判定;2.1)根據步驟1)的傳感器穩態閥值，計算判斷流程是否為穩態，判定為非穩態，執行步驟2.2);2.2)根據步驟2)的工況切換閥值，計算判斷工況是否發生切換，判定為發生切換，執行步驟2.3);2.3)通過實時采樣的數據計算歐氏距離和相似度，判定工況所處階段。本發明能準確地進行水處理流程的穩態和工況切換判斷，具有過渡非穩態過程，自動、動態且實時監測各類傳感器數據的特點。
權利要求書
1.一種火力發電廠水處理流程穩態檢測及運行工況判別方法，其特征在于包括以下步驟：
1)確定火力發電廠水處理系統中各傳感器穩態閾值和工況切換閾值
通過采集水泵出水母管壓力、陽床進水流量、陰床進水流量、陽離子交換器入口壓力、陰離子交換器入口壓力、混合離子交換器入口壓力和離子濃度傳感器數據，確定各傳感器穩態閾值和工況切換閾值;
2)判定水處理系統所處工況階段
2-1)檢測水處理系統中各傳感器的動態數據，將所述各傳感器的動態數據與根據步驟1)確定的穩態閾值作比較，從而判斷水處理流程是穩態或非穩態，若為穩態則繼續檢測并保持工作狀態，若判定為非穩態，執行步驟2-2);
2-2)根據步驟2-1)檢測的各傳感器的動態數據，通過與工況切換閾值作比較，判斷工況是否發生切換，若判定為發生切換，執行步驟2-3);若判定為非發生切換，則繼續檢測各傳感器的動態數據;
2-3)通過實時采樣的數據計算歐氏距離和相似度，判定工況所處階段。
2.根據權利要求1所述的一種火力發電廠水處理流程穩態檢測及運行工況判別方法，其特征在于：所述傳感器穩態閾值通過如下具體步驟確定：
1)采集傳感器的數據，定義傳感器穩態因子表達式：
其中，sfik為第i個傳感器k時刻的穩態因子;為第i個傳感器在k至k+l區間中的最大值;為第i個傳感器在k至k+l區間中的最小值，δi是第i個傳感器歷史數據xi的標準差，m為傳感器個數，l為區間長度，其中i=1,2,…,m;
2)為了判斷流程狀態，定義流程狀態指數sk如下：
式中，sk為“1”表示k時刻流程處于穩態，反之為非穩態過程，其中ki為第i個傳感器穩態閾值，
3)從歷史運行數據中篩選多段典型的穩態和非穩態過程作為樣本，通過對樣本穩態因子sf序列的分析即可獲得m個傳感器的穩態閾值ki，其中i=1,2,…,m。
3.根據權利要求2所述的一種火力發電廠水處理流程穩態檢測及運行工況判別方法，其特征在于：傳感器的閾值設定在0.005-0.015之間。
4.根據權利要求2所述的一種火力發電廠水處理流程穩態檢測及運行工況判別方法，其特征在于：通過所述樣本穩態因子sf序列來判斷工況切換;定義工況切換標志sk_ex，表達式為：
其中，為工況切換閾值，sk_ex為“1”表示k時刻處在原工況階段，sk_ex為“0”表示流程在切換工況，從運行歷史數據中篩選多個工況切換段作為樣本，通過對樣本穩態因子sf序列的分析獲得各傳感器的切換閾值
5.根據權利要求4所述的一種火力發電廠水處理流程穩態檢測及運行工況判別方法，其特征在于：工況切換閾值取值在0.02-0.03之間。
6.根據權利要求2所述的一種火力發電廠水處理流程穩態檢測及運行工況判別方法，其特征在于：確定所述流程狀態指數sk的具體步驟如下：
1)由于發電廠水處理流程各傳感器輸出數據的量級相差較大，若直接進行處理將淹沒低量級數據的有用信息，對獲取的歷史樣本數據進行歸一化處理：
其中，xim為第i個傳感器歷史數據歸一化后的數據，xi是第i個傳感器的歷史數據，max(xi)和min(xi)分別是xi最大值和最小值,其中i=1,2,…,m;
當依次歸一化所有傳感器的歷史數據后，在每一個工況流程中選出各個傳感器相對穩定的流程區間作為算法的訓練模型;為了提高訓練模型的精簡性和準確性，以樣本歐氏距離為指標遴選各工況的特征樣本集，樣本歐氏距離dpq按照以下方法獲得：
其中，dpq為樣本p和樣本q的歐氏距離，xip是第i個傳感器的p時刻的數據值，xiq是第i個傳感器q時刻的數據值;
針對所有穩態工況樣本，計算任意一個樣本與其余樣本之間的歐氏距離和di_sum如下式：
dij為任意兩個樣本間的歐氏距離，di_sum為任意一個樣本與其余樣本之間歐氏距離之和，n為任一工況的樣本總數;循環采用式(6)可獲得每個工況中每個樣本與其余樣本的歐式距離累加和，并將距離累加和最小的l個樣本作為訓練樣本，針對火電廠水處理流程，l在區間[100，200]取值;
設水處理流程劃分為t個工況，每個工況都獲得其對應的特征訓練集xu-l，由表達式(4)-(6)構建整個流程的訓練樣本集Xt：
Xt={xu-l,…,xt-l} (7)
式中，Xt是所有工況中選出的訓練樣本集合，xu-l為任一工況u的特征訓練樣本，其中u=1,2,…,t;
通過獲取實時傳感器在當前時刻k的數據，通過式(1)和(2)計算k時刻的流程狀態指數sk：
若sk為“1”時，表明當前時刻處于穩態過程;若sk為“0”時則表示此刻流程處于非穩態過程。
7.根據權利要求4所述的一種火力發電廠水處理流程穩態檢測及運行工況判別方法，其特征在于：通過確定工況切換標志sk_ex對工況切換判別的具體步驟如下：
通過表達式(1)-(3)進一步計算sk_ex，對工況切換進行判別：
1)若sk狀態為“1”且sk_ex為“1”，或sk狀態為“0”且sk_ex為“1”，或sk狀態為“0”且sk_ex為“0”時，表明工況無切換，不需要進行工況識別;
2)若sk狀態為“1”且sk_ex為“0”時，表明工況切換完畢，需要進行工況識別。
8.根據權利要求1所述的一種火力發電廠水處理流程穩態檢測及運行工況判別方法，其特征在于：所述通過實時采樣的數據計算歐氏距離和相似度，判定工況所處階段，具體步驟如下：
1)若工況分類數量已經確定，分為t類，則需要判定實時數據樣本x屬于訓練樣本集Xt中的哪一類，計算實時數據樣本x與訓練樣本集Xt的歐氏距離：
其中，dxm是實時數據樣本x與訓練樣本集Xt中任一特征訓練樣本xt間的歐氏距離，xi為第i個傳感器的數據值，xt_i是特征訓練樣本xt的第i個傳感器的數據值;
從數據特征上看，實時數據樣本x與訓練樣本集Xt中任一特征訓練樣本xt的相關系數也能體現兩者之間的相似關系;將相關系數作為另一有效的判別參數，相關系數表達式如下：
其中，ρxm是實時數據樣本x和訓練樣本集Xt中任一特征訓練樣本xt的相關系數值，xi是第i個傳感器的數據值，是實時數據的樣本均值，為特征訓練樣本xt的樣本均值，xt_i是樣本xt第i個傳感器的數據值;
2)歐氏距離和相似度都可以來衡量實時數據樣本x與特征訓練樣本xt的相似程度;為了提高工況判別的性能，定義了一個相似因子：
式中，XSxm為相似因子，相似因子XSxm值越小，樣本與特征訓練樣本之間相似程度越高;
3)實時計算實時數據樣本x與訓練樣本集Xt中每一個特征訓練樣本xt的相似因子XSxm，并將相似因子XSxm從小到大進行排序;從相似因子XSxm中按照由小到大的順序取w個因子;并以w個因子對應的工況編號，構建一個w維向量N=[numi,numi+1,…,numw]，其中numi∈{1,2,…,t};針對火電廠水處理過程，w的經驗值為5;統計向量N中各工況編號出現的次數，取出次數最多的標號判定為當前工況。
說明書
一種火力發電廠水處理流程穩態檢測及運行工況判別方法
技術領域
本發明涉及一種水處理流程穩態檢測及運行工況判別方法，屬于發電機組工況分析判斷技術領域。
背景技術
在火電廠的熱力系統中，良好的水汽品質能有效防止熱力設備腐蝕、結垢和積鹽;提升熱力系統的可靠性。而良好的水汽品質是通過水處理流程的正常運行保證補給水水質指標來達到的。在水處理流程中，各類傳感器的工作狀態對水處理流程的運行可靠性起著至關重要的作用;為此，需要對水處理流程的相關傳感器進行故障診斷。目前已經出現的一些故障監測及故障源定位的算法。例如，基于神經網絡、支持向量機等智能算法的故障診斷方法，這些方法都是基于PCA(主成分分析法)進行運算，然而，基于PCA的故障診斷方法都需要在相對穩定的工況下建立各工況模型，然后再利用這些模型用于實時故障診斷。另外，處于不同流程的工況也會影響PCA故障診斷的結果，導致誤判等情況的發生。因此，水處理流程的穩態檢測及運行工況判斷是傳感器故障診斷的重要前續處理步驟，對故障診斷的性能起著重要作用。
火電廠典型的水處理流程包含原水、預處理、陽陰床一級除鹽、混床除鹽等環節。當工況切換時，與工況相關的水處理流程傳感器數據會發生較大波動，若將此類數據直接用于傳感器故障診斷算法，容易造成誤判斷。此外，工況切換所帶來數據的變化也導致一般的自適應疊加建模手段難以獲得良好的結果。若運用模式識別則能根據傳感器數據區分當前狀態所在的工況區間;這樣不但能夠過渡非穩態過程，還能繼續實時監測各類數據，使整個監測方法具有自動動態適應的特性。
發明內容
本發明的目的，是為了解決上述現有技術的缺陷，提供一種火力發電廠水處理流程穩態檢測及運行工況判別方法，該方法能準確地進行水處理流程的穩態和工況切換判斷，具有過渡非穩態過程，自動、動態適應且實時監測各類傳感器數據的特點。
本發明的目的可以通過以下技術方案達到：

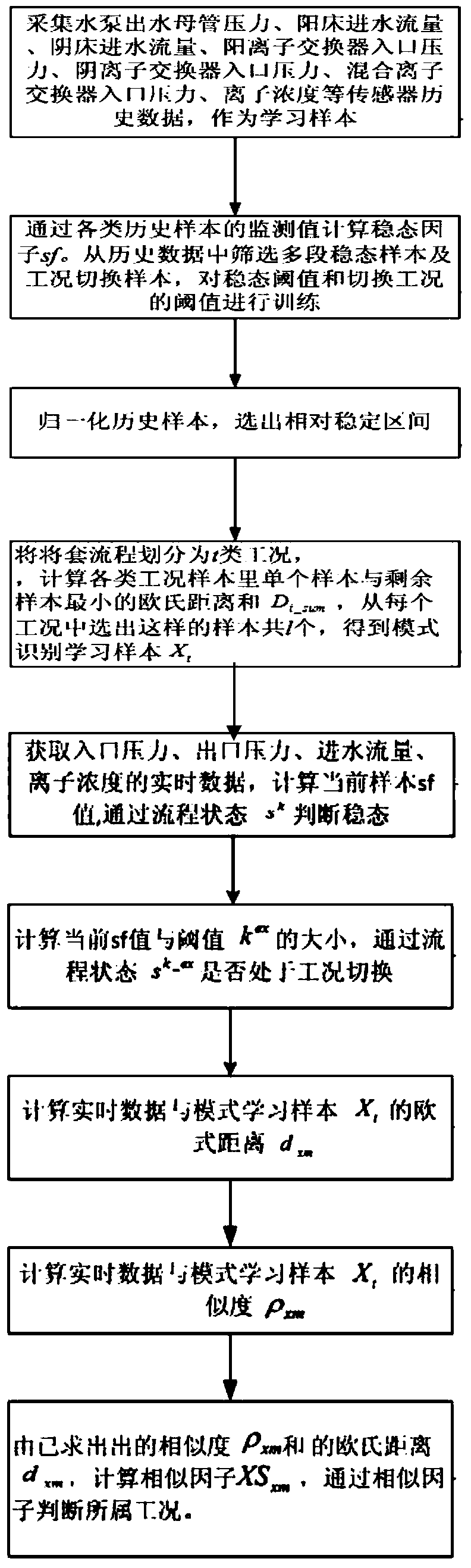

一種火力發電廠水處理流程穩態檢測及運行工況判別方法，其特征在于包括以下步驟：
1)確定火力發電廠水處理系統中各傳感器穩態閥值和工況切換閥值
通過采集水泵出水母管壓力、陽床進水流量、陰床進水流量、陽離子交換器入口壓力、陰離子交換器入口壓力、混合離子交換器入口壓力和離子濃度傳感器數據，確定各傳感器穩態閥值和工況切換閥值;
2)判定水處理系統所處工況階段
2-1)檢測水處理系統中各傳感器的動態數據，將所述檢測數據與根據步驟1)確定的穩態閥值作比較，從而計算判斷水處理流程是穩態或非穩態，若為穩態即繼續檢測并保持工作狀態，若判定為非穩態，執行步驟2-2);
2-2)根據步驟2-1)檢測的各傳感器數據，通過與工況切換閥值作比較，判斷工況是否發生切換，若判定為發生切換，執行步驟2-3);若判定為非發生切換，則繼續檢測各傳感器的動態數據;
2-3)通過實時采樣的數據計算歐氏距離和相似度，判定工況所處階段。
本發明的目的還可以通過采取如下技術方案達到：
作為一種優選方案，所述的傳感器穩態閥值通過如下具體步驟確定：
1)采集相關傳感器的數據，定義傳感器穩態因子表達式：
其中，為第i個傳感器k時刻的穩態因子;為第i個傳感器在k至k+l區間(區間長度為l)中的最大值;為第i個傳感器在k至k+l區間(區間長度為l)中的最小值，δi是第i個傳感器歷史數據xi的標準差，m為傳感器個數;
2)為了判斷流程狀態，定義流程狀態指數sk如下：
式中，sk為“1”表示k時刻流程處于穩態，反之為非穩態過程，m是傳感器個數;
3)從歷史運行數據中篩選多段典型的穩態和非穩態過程作為樣本，通過對樣本穩態因子sf序列的分析即可獲得m個關鍵傳感器的穩定閾值ki(i=1,2Λ,m)。
作為一種優選方案，針對發電廠水處理流程，傳感器的穩定閾值可以在0.005-0.015之間。
作為一種優選方案，根據水處理流程從一個工況切換到另外一個工況時，流程參數會發生激烈變化;相應地，穩態因子sf值也必將發生劇烈變化，通過前述穩態因子sf序列來判斷工況切換;定義工況切換標志sk_ex，表達式為：
其中，是區分工況切換閾值，sk_ex為“1”表示k時刻處在原工況階段，sk_ex為“0”表示流程在切換工況，m是關鍵傳感器個數;從運行歷史數據中篩選多個工況切換段作為樣本，通過對樣本sf序列的分析即可獲得各關鍵傳感器的切換閾值
作為一種優選方案，針對發電廠水處理流程，工況切換閾值取值可以在0.02-0.03之間。
作為一種優先方案，所述確定流程狀態指數sk的具體步驟如下：
1)由于發電廠水處理流程各傳感器輸出數據的量級相差較大，若直接進行處理將淹沒低量級數據的有用信息，對獲取的歷史樣本數據進行歸一化處理：
其中，xim為第i個傳感器歷史數據歸一化后的數據，xi是第i個傳感器的歷史數據，max(xi)和min(xi)分別是xi最大值和最小值;
當依次歸一化所有傳感器的歷史數據后，在每一個工況流程中可選出各個傳感器相對穩定的流程區間作為算法的訓練模型;為了提高訓練模型的精簡性和準確性，以樣本歐氏距離為指標遴選各工況的特征樣本集，樣本歐氏距離dpq按照以下方法獲得：
其中，dpq為樣本p和樣本q的歐氏距離，xip是第i個傳感器的p時刻(樣本)的數據值，xiq是是第i個傳感器q時刻(樣本)的數據值，m為傳感器的總數;
針對所有穩態工況樣本，計算出的任意一個樣本與其余樣本之間歐氏距離和di_sum如下式：
式中，dij為任意兩個樣本間的歐氏距離，di_sum為任意一個樣本與其余樣本之間歐氏距離之和，n為任一工況的樣本總數;循環采用式(6)可獲得每個工況中每個樣本與其余樣本的歐式距離累加和，并將距離和最小的l個樣本作為訓練樣本，l為工況特征訓練集的維數。針對火電廠水處理流程，l在區間[100，200]取值;
設水處理流程劃分為t個工況，每個工況都獲得其對應的特征訓練集xi_l，由表達式(4)-(6)構建整個流程的訓練樣本集Xt：
Xt={xi_l,K,xt_l};(i=1,2,L,t) (7)
式中，Xt是所有工況中選出的訓練樣本集合，xi_l(i=1,2,Λ,t)為任一工況i的特征訓練樣本;
通過獲取實時相關傳感器在當前時刻k的數據。通過式(1)和(2)計算k時刻的穩態指數sk：
若sk為“1”時，表明當前時刻處于穩態過程;否則，sk為“0”時則表示此刻流程處于非穩態過程。
作為一種優先方案，通過確定工況切換標志sk_ex對工況切換判別的具體步驟如下：
通過表達式(1)-(3)進一步計算sk_ex，對工況切換進行判別：
1)若sk狀態為“1”且sk_ex為“1”，或sk狀態為“0”且sk_ex為“1”，或sk狀態為“0”且sk_ex為“0”時，表明工況無切換，不需要進行工況識別;
2)若sk狀態為“1”且sk_ex為“0”時，表明工況切換完畢，需要進行工況識別。
作為一種優選方案，所述通過實時采樣的數據計算歐氏距離和相似度，判定工況所處階段，具體步驟如下：
1)若工況分類數量已經確定，例如分為t類，則需要判定實時樣本數據x屬于訓練樣本Xt中屬于哪一類，計算實時樣本數據x與訓練樣本集Xt的歐氏距離：
其中，dxm是實時數據樣本x與訓練樣本集Xt中任一特征訓練樣本xt(任意選取)間的歐氏距離，xi為第i個傳感器的數據值，xt_i是特征訓練樣本xt的第i個傳感器的數據值;
從數據特征上看，實時樣本x與訓練集Xt中任一特征樣本xt(任意選取)的相關系數也能體現兩者之間的相似關系;將相關系數作為另一有效的判別參數，相關系數計算如下：
其中，ρxm是實時數據樣本x和訓練樣本集Xt中任一特征訓練樣本xt(任意選取)的相關系數值，xi是第i個傳感器的數據值，是實時數據的樣本均值，為特征訓練樣本xt(任意選取)的樣本均值，xt_i是樣本xt第i個傳感器的數據值;
2)歐氏距離和相似度都可以來衡量實時數據樣本x與訓練樣本xt的相似程度;為了提高工況判別的性能，定義了一個相似因子：
式中，XSxm為相似因子，dxm是實時樣本x與任一特征樣本xt(任意選取)的歐氏距離，ρxm是實時數據樣本x與特征訓練樣本xt(任意選取)的相關系數;相似因子XSxm值越小，樣本與特征訓練樣本之間相似程度越高;
3)實時計算實時樣本x與訓練樣本集Xt中每一個特征樣本xt的相似因子序列XSxm，并將相似因子序列XSxm從小到大進行排序;從相似因子序列XSxm中按照由小到大的順序取個w因子;并以w個因子對應的工況編號構建一個w維向量N=[numi,numi+1,L,numw]，其中numi∈{1,2L,t};針對火電廠水處理過程，w的經驗值為5;統計向量N中各工況編號出現的次數，取出次數最多的標號判定為當前工況。
本發明具有如下突出的有益效果：
1、本發明在工作復雜且運行工況多變的水處理流程中，能對連續性工作的工業流程進行穩態判斷，并且能自動對工況切換和當前工況換屬于何種模式進行判斷。僅采集相關傳感器數據進行代數運算，實施成本低，可以用軟件實現，適用于在線實時檢測、判別。
2、本發明通過采集歷史相關傳感器數據為樣本，以實時檢測所得數據為變量與樣本數據進行計算比較，來判定流程所穩態和工況。所需獲取的實時數據較少，計算量少，能快速且準確地對流程進行判別，可靠性高。
