申請日2014.04.22

　　公開(公告)日2014.08.13

　　IPC分類號C02F3/02; C02F7/00; B01D61/00; B01D29/66; B01D29/15

　　摘要

　　本實用新型公開了一種用于污水處理的裝置，其特征在于：由連接管道、外牙陶瓷接頭、剛玉管式膜、空氣管道、空氣閥、水閥和出水管道構成，剛玉管式膜通過外牙陶瓷接頭連接到連接管道，所述的剛玉管式膜至少設有6個，所述的剛玉管式膜上布滿微孔，剛玉管式膜的孔隙率大于40%;所述的連接管道一端封閉，另一端連接水閥，所述的水閥的另一端連接出水管道，靠近水閥一端的連接管道上設有分支管道，分支管道另一端連接空氣閥，所述的空氣閥的另一端連接空氣管道。本實用新型結構簡單，操作簡便，通過閥門切換，可以同時實現曝氣充氧和過濾的功能;曝氣時對剛玉管式膜可進行反沖洗，恢復剛玉管式膜的過濾通量;不曝氣時在池深水體的壓力下進行過濾，一般不需要專門的抽真空的設備。

　　權利要求書

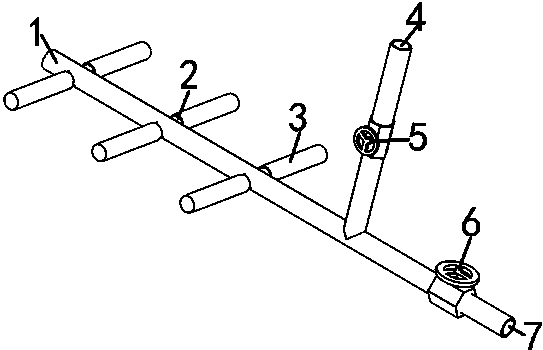

　　1.一種用于污水處理的裝置，其特征在于：由連接管道(1)、外牙陶瓷接頭(2)、剛玉管式膜(3)、空氣管道(4)、空氣閥(5)、水閥(6)和出水管道(7)構成，剛玉管式膜(3)通過外牙陶瓷接頭(2)連接到連接管道(1)，所述的剛玉管式膜(3)至少設有6個，所述的剛玉管式膜(3)上布滿微孔，剛玉管式膜(3)的孔隙率大于40%;所述的連接管道(1)一端封閉，另一端連接水閥(6)，所述的水閥(6)的另一端連接出水管道(7)，靠近水閥(6)一端的連接管道(1)上設有分支管道，分支管道另一端連接空氣閥(5)，所述的空氣閥的另一端連接空氣管道(4)。

　　2.根據權利要求1所述的一種用于污水處理的裝置，其特征在于：所述的剛玉管式膜(3)長為300-900mm，直徑為50-100mm，壁厚為8-16mm。

　　3.根據權利要求1或要求2所述的一種用于污水處理的裝置，其特征在于：所述的剛玉管式膜(3)膜孔徑為100-600um。

　　說明書

　　一種用于污水處理的裝置

　　技術領域

　　本實用新型涉及污水處理裝置，尤其是一種用于污水處理的裝置，屬于環保技術領域。

　　背景技術

　　一般的污水生化處理工藝中必須包括兩個過程，第一是污水在生化池內通過曝氣器充氧降解有機物;第二是生化池混合液在沉淀池內沉淀，將污泥和水分離。這是兩個獨立的過程，分別用到不同的設備，需要投資大量的資金建一個沉淀池。

　　隨著技術的進步，現在有的工藝已經省去了沉淀池，在生化池內進行曝氣充氧生化處理，然后利用膜分離技術，進行泥和水的分離。但是，這種工藝仍需要兩種設備，即曝氣器和各種分離膜。并且膜的造價較高，膜過濾過程復雜，維護工作量大。

　　實用新型內容

　　本實用新型的目的是為了解決上述現有技術的缺陷，提供一種結構簡單、操作簡便、具有曝氣、過濾雙功能的用于污水處理的裝置。

　　本實用新型的目的可以通過采取如下技術方案達到：

　　一種用于污水處理的裝置，其特征在于：由連接管道、外牙陶瓷接頭、剛玉管式膜、空氣管道、空氣閥、水閥和出水管道構成，剛玉管式膜通過外牙陶瓷接頭連接到連接管道，所述的剛玉管式膜至少設有6個，所述的剛玉管式膜上布滿微孔，剛玉管式膜的孔隙率大于40%;所述的連接管道一端封閉，另一端連接水閥，所述的水閥的另一端連接出水管道，靠近水閥一端的連接管道上設有分支管道，分支管道另一端連接空氣閥，所述的空氣閥的另一端連接空氣管道。

　　作為一種優選方案，所述的剛玉管式膜(3)長為300-900mm，直徑為50-100mm，壁厚為8-16mm。

　　作為一種優選方案，所述的剛玉管式膜(3)膜孔徑為100-600um。

　　本實用新型相對于現有技術具有如下的有益效果：

　　1、本實用新型結構簡單，操作簡便，通過閥門切換可以同時實現曝氣充氧和過濾的功能，節約污水處理的投資和充分利用有限空間;

　　2、本實用新型設有空氣閥和水閥，通過空氣閥和水閥的協調控制，可利用剛玉管式膜進行曝氣，標準氧轉移效率達到35%以上，同時對剛玉管式膜進行了反沖洗，恢復剛玉管式膜過濾的通量;

　　3、本實用新型在池深水體的壓力下即可實現剛玉管式膜的過濾功能，過濾后出水懸浮物小于5mg/l;一般不需要專門的抽真空的設備。
