申請日2014.04.22
公開(公告)日2014.10.29
IPC分類號C25C1/10; C02F1/461
摘要
本實用新型提供了一種含錳廢水的回收利用系統。所述系統包括電解裝置，其包括電源、電解槽、冷卻單元、第一導電板、第二導電板、pH值調節單元、多個陰極板和多個陽極板，其中，電解槽包括具有容納腔的槽體以及設置在槽體上并與容納腔連通的進液口和排液口，含錳廢水通過進液口進入容納腔內并經電解后從排液口排出;第一導電板與電源的正極連接，第二導電板與電源的負極連接，并且第一導電板和第二導電板相互對置設置;陰極板與第一導電板連接，陽極板與第二導電板連接，并且陰極板和陽極板沿著含錳廢水的流動方向兩兩相鄰、彼此交錯、且間隔地放置于容納腔中。本實用新型保證了氧化釩清潔生產全工藝廢水閉路循環使用，同時得到商品級金屬錳產品。
權利要求書
1.一種含錳廢水的回收利用系統，其特征在于，所述系統包括電解裝置， 所述電解裝置包括電源、電解槽、冷卻單元、第一導電板、第二導電板、pH 值調節單元、多個陰極板和多個陽極板，其中，
所述電解槽包括具有容納腔的槽體、設置在所述槽體上并與所述容納腔 連通的進液口和排液口，含錳廢水通過所述進液口進入所述容納腔內并經電 解后從所述排液口排出;
所述第一導電板與電源的正極連接，所述第二導電板與電源的負極連接， 并且所述第一導電板和所述第二導電板相對設置;
所述多個陰極板與所述第一導電板連接，所述多個陽極板與所述第二導 電板連接，并且所述多個陰極板和多個陽極板沿著含錳廢水的流動方向兩兩 相鄰、彼此交錯且間隔地放置于所述容納腔中;
所述冷卻單元用于對所述容納腔內的含錳廢水進行降溫;
所述pH值調節單元用于調節所述陰極板所在區域的pH值。
2.根據權利要求1所述的含錳廢水的回收利用系統，其特征在于，所述 進液口和所述排液口分別靠近所述多個陰極板和所述多個陽極板中最外側的 兩個極板設置。
3.根據權利要求1所述的含錳廢水的回收利用系統，其特征在于，所述 進液口和所述排液口設置在所述槽體的上部。
4.根據權利要求1所述的含錳廢水的回收利用系統，其特征在于，所述 多個陽極板和所述多個陰極板之間相互平行。
5.根據權利要求4所述的含錳廢水的回收利用系統，其特征在于，所述 陰極板和陽極板等間距分布。
6.根據權利要求1所述的含錳廢水的回收利用系統，其特征在于，所述 第一導電板和所述第二導電板設置在所述槽體相對的兩個側壁的頂部。
7.根據權利要求1所述的含錳廢水的回收利用系統，其特征在于，所述 電解裝置還包括多個過濾袋以及設置在所述容納腔中并用于安裝所述多個過 濾袋的支撐架，所述多個過濾袋分別套裝于所述多個陰極板中每一個陰極板 之外。
8.根據權利要求1所述的含錳廢水的回收利用系統，其特征在于，所述 冷卻單元包括設置在所述容納腔內壁面上的冷卻盤管。
9.根據權利要求1所述的含錳廢水的回收利用系統，其特征在于，所述 系統還包括通過管道與所述進液口連接的蠕動泵。
10.根據權利要求1所述的含錳廢水的回收利用系統，其特征在于，所 述含錳廢水是釩渣經鈣化焙燒和酸浸工藝所產生的沉釩廢水，所述系統還包 括對所述沉釩廢水進行預處理以去除沉釩廢水中的釩、磷、鐵、膠質以及微 細顆粒的電解錳合格液的預處理裝置。
說明書
一種含錳廢水的回收利用系統
技術領域
本實用新型涉及冶金環保技術領域，更具體地講，涉及一種含錳廢水的回收利用系統。
背景技術
在以釩渣為原料，采用氧化釩清潔生產工藝(鈣化焙燒—硫酸浸出工藝)生產氧化釩產品，該工藝技術解決了現有生產工藝(鈉鹽焙燒—水浸出—酸性銨鹽沉釩工藝)浸出尾渣及廢水處理產生的固廢硫酸鈉較難處理的問題，并可實現錳資源的回收利用。
在氧化釩清潔生產工藝中硫酸浸出工序，原料“釩渣”中的錳會隨著釩共同進入到溶液當中，沉釩工序回收了釩，而錳元素仍存在于沉釩廢水中，其濃度約為12～19g/L，要做到全工藝廢水閉路循環使用，必須將廢水中錳離子除去。目前該工藝沉釩廢水采用的處理方式是石灰乳中和法，即廢水經中和、沉淀、過濾處理后返回浸出工序洗滌殘?jiān)摷夹g(shù)比較簡單且成本低，返燒結存在較大的壓力，并且廢水中可回收的大量錳資源沒有得到有效回收，造成礦石利用率低、廢水處理后，僅廢水實現了循環利用。
實用新型內容
針對現有技術存在的上述不足，本實用新型的目的在于解決上述現有技術中存在的一個或多個問題。例如，本實用新型目的之一在于提供一種利用電化學方法處理含錳廢水的電解裝置，所述含錳廢水為氧化釩清潔生產中產生的沉釩廢水經除釩和除磷處理后的廢水。

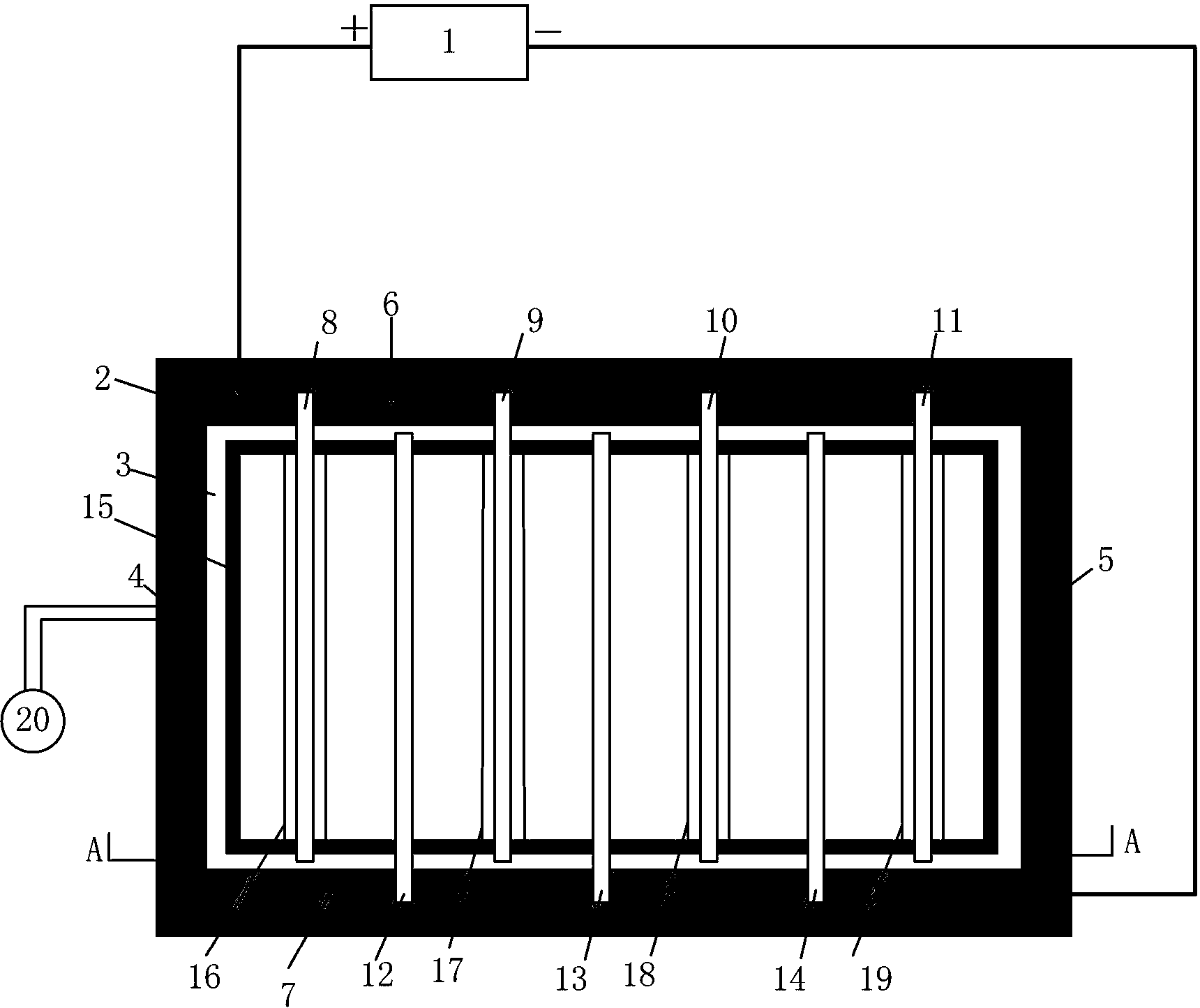

本實用新型提供了一種含錳廢水的回收利用系統。所述系統包括電解裝置，所述電解裝置包括電源、電解槽、冷卻單元、第一導電板、第二導電板、pH值調節單元、多個陰極板和多個陽極板，其中，所述電解槽包括具有容納腔的槽體以及設置在所述槽體上并與所述容納腔連通的進液口和排液口，含錳廢水通過所述進液口進入所述容納腔內并經電解后從所述排液口排出;所述第一導電板與電源的正極連接，所述第二導電板與電源的負極連接，并且 所述第一導電板和所述第二導電板相互對置設置;所述多個陰極板與所述第一導電板連接，所述多個陽極板與所述第二導電板連接，并且所述多個陰極板和多個陽極板沿著含錳廢水的流動方向兩兩相鄰、彼此交錯且間隔地放置于所述容納腔中;所述冷卻單元用于對所述容納腔內的含錳廢水進行降溫;所述pH值調節單元用于調節所述陰極板所在區域的pH值。
根據本實用新型含錳廢水的回收利用系統的一個實施例，所述進液口和所述排液口分別靠近所述多個陰極板和所述多個陽極板中最外側的兩個極板設置。
根據本實用新型含錳廢水的回收利用系統的一個實施例，所述進液口和所述排液口設置在所述槽體的上部。
根據本實用新型含錳廢水的回收利用系統的一個實施例，所述多個陽極板和所述多個陰極板之間相互平行。
根據本實用新型含錳廢水的回收利用系統的一個實施例，所述陰極板和陽極板等間距分布。
根據本實用新型含錳廢水的回收利用系統的一個實施例，所述第一導電板和所述第二導電板設置在所述槽體相對的兩個側壁的頂部。
根據本實用新型含錳廢水的回收利用系統的一個實施例，所述電解裝置還包括多個過濾袋以及設置在所述容納腔中并用于安裝所述多個過濾袋的支撐架，所述多個過濾袋分別套裝于所述多個陰極板中每一個陰極板之外。
根據本實用新型含錳廢水的回收利用系統的一個實施例，所述冷卻單元包括設置在所述容納腔內壁面上的冷卻盤管。
根據本實用新型含錳廢水的回收利用系統的一個實施例，所述系統還包括通過管道與所述進液口連接的蠕動泵。
根據本實用新型含錳廢水的回收利用系統的一個實施例，所述含錳廢水是釩渣經鈣化焙燒和酸浸工藝所產生的沉釩廢水，所述系統還包括對所述沉釩廢水進行預處理以去除沉釩廢水中的釩、磷、鐵、膠質以及微細顆粒的電解錳合格液的預處理裝置。
與現有技術相比，本實用新型的有益效果包括：通過本實用新型回收系統處理后的沉釩廢水，其出水Mn2+濃度能達到5g/L以下，保證了氧化釩清潔生產全工藝廢水閉路循環使用，同時得到商品級金屬錳產品。
