申請日2014.04.22

　　公開(公告)日2014.09.03

　　IPC分類號C02F3/10; C02F3/02

　　摘要

　　本實用新型公開了一種復合好氧膜生物反應器污水處理裝置，屬于污水處理技術領域，包括空氣泵、進水泵、出水泵、膜腔、溢出口、排泥口和反應腔，所述溢出口位于反應腔上端，排泥口位于反應腔底部，反應腔底部設有曝氣口和進水口，在曝氣口和進水口上方有大量顆粒狀的載體，載體上方依次設下層生物濾網和上層生物濾網，上層生物濾網帶有中心孔，膜腔位于上層生物濾網的中心孔中，外壁與濾網的中心孔間留有間距。本技術方案通過在反應器的中部設置下層生物濾網，在其表面形成的好氧膜可進一步降解污水中的有機物，位于反應器上部的上層生物濾網，讓水流和氣泡對膜腔外表面形成沖刷，減少雜質的附著和孔徑的堵塞，達到降低膜污染的效果。

　　權利要求書

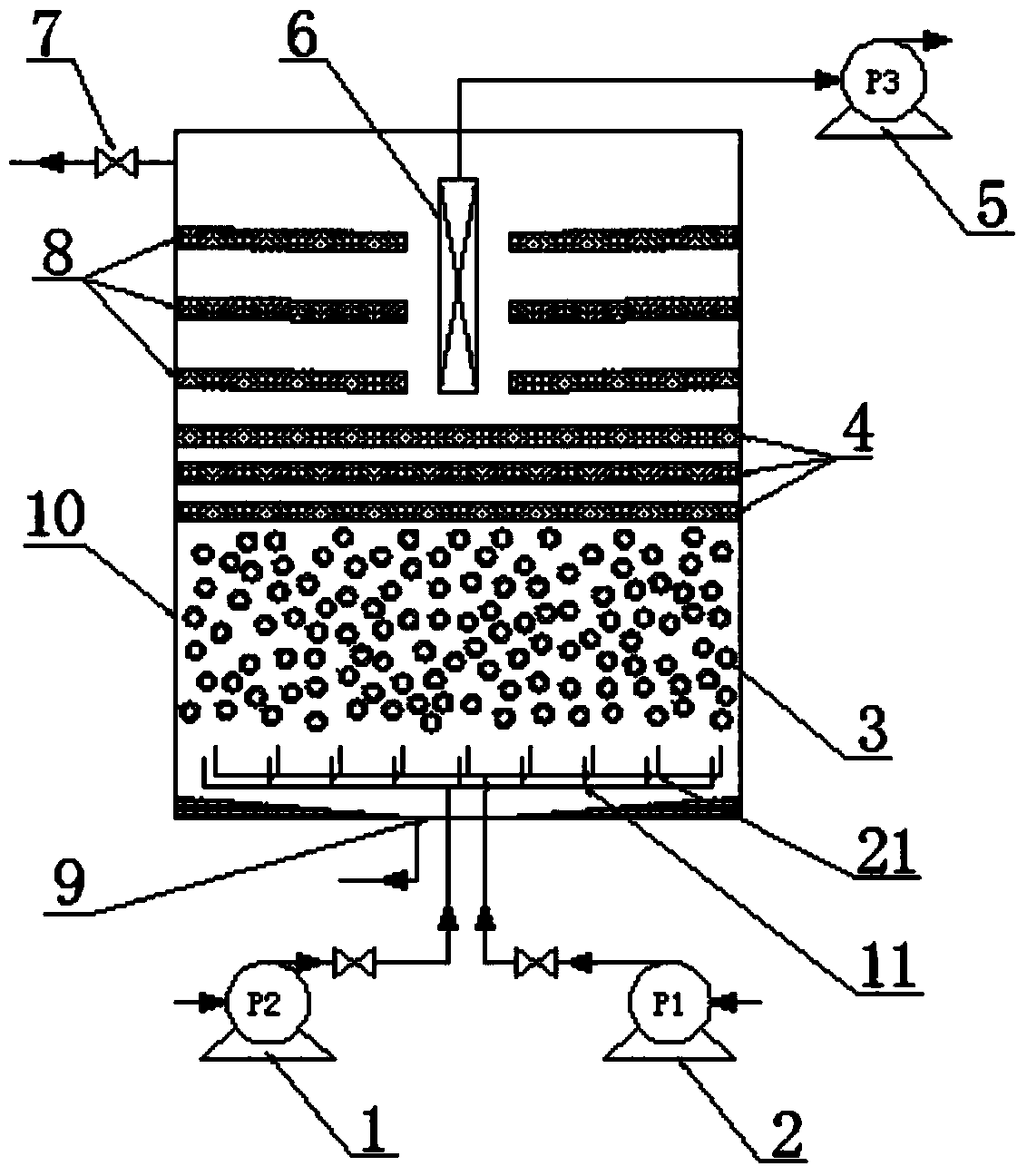

　　1.一種復合好氧膜生物反應器污水處理裝置，包括空氣泵(1)、 進水泵(2)、出水泵(5)、膜腔(6)、溢出口(7)、排泥口(9)和 反應腔(10)，所述溢出口(7)位于反應腔(10)上端，所述排泥口 (9)位于反應腔(10)底部，其特征在于：所述反應腔(10)底部 設有分布式的曝氣口(11)和進水口(21)，并分別與空氣泵(1)和 進水泵(2)連通，在曝氣口(11)和進水口(21)上方有若干顆粒 狀的載體(3)，載體(3)上方依次設下層生物濾網(4)和上層生物 濾網(8)，所述上層生物濾網(8)帶有中心孔，所述膜腔(6)位于 上層生物濾網(8)的中心孔中，所述膜腔(6)內腔與出水泵(5) 連通，膜腔(6)的外壁與濾網(8)的中心孔間留有間距。

　　2.根據權利要求1所述的一種復合好氧膜生物反應器污水處理裝 置，其特征在于：所述上層生物濾網(8)的內側向下傾斜。

　　3.根據權利要求1所述的一種復合好氧膜生物反應器污水處理裝 置，其特征在于：所述排泥口(9)為向下傾斜的漏斗狀。

　　4.根據權利要求1所述的一種復合好氧膜生物反應器污水處理裝 置，其特征在于：所述載體(3)采用密度小于水的材料制作，且表 面粗糙。

　　說明書

　　一種復合好氧膜生物反應器污水處理裝置

　　技術領域

　　本實用新型屬于污水處理技術領域，涉及污水處理及回用技術， 具體是涉及一種復合好氧膜生物反應器污水處理裝置。

　　背景技術

　　污水處理及回用是我國開發和利用水資源的重要有效措施，而膜 生物反應器(MembraneBioreactor,MBR)是20世紀末發展起來的一 種高效的水處理高技術，污水通過膜生物反應器處理后，其出水的水 質相比較傳統的活性污泥污水處理工藝來說提高很多，其中幾個代表 性的指標為：BOD5低于10mg/l，氨氮低于10mg/l，COD低于30mg/l， 濁度小于5NTU。經過MBR處理后的水體可以用于中水回用，實現了 水資源的充分再利用。MBR的工作原理是利用反應器中活性污泥培 養的好氧微生物來降解污水中存在的有機污染物，同時，在反應器中 還會產生硝化細菌，這些硝化菌可以將氨氮轉換成氮?dú)�，達到消除C 源和N源的目的。

　　作為高效的新型污水處理技術，與傳統的廢水生物處理工藝相比, 具有出水水質好，占地面積小，活性污泥濃度高，處理效率高等優點， 在污水的生物降解和污水回用領域?qū)⒂惺�分廣闊的前景。

　　雖然MBR有著許多其它污水處理工藝無法比擬的優勢，但是在 污泥濃度、膜污染清洗和高濃度的污水處理上還是有相當程度的限 制。MBR工藝的雖可以有效的分離泥水的停留時間，但是卻將污泥 完全的截流在反應器內，這樣造成反應器內的污泥濃度增加，這樣的 增加將會導致膜的污染程度加劇，過多的絮狀污泥將會堵塞膜的表 孔，增加了出水泵的工作壓力，直至抽壓太大而無法工作。這時就需 要對膜進行清洗，膜的清洗費用無論是采用內清洗還是外清洗的辦 法，成本都相當高昂。同時，對于高濃度的污水，即使MBR具備良 好的處理能力，出水的水質也會降低。

　　實用新型內容

　　為了解決上述問題，本實用新型提供了一種復合好氧膜生物反應 器污水處理裝置，從而達到一定程度上的自凈和排污，以及提高水處 理質量的效果。

　　本實用新型是通過如下技術方案予以實現的。

　　一種復合好氧膜生物反應器污水處理裝置，包括空氣泵、進水泵、 出水泵、膜腔、溢出口、排泥口和反應腔，所述溢出口位于反應腔上 端，所述排泥口位于反應腔底部，所述反應腔底部設有分布式的曝氣 口和進水口，并分別與空氣泵和進水泵連通，在曝氣口和進水口上方 有若干顆粒狀的載體，載體上方依次設下層生物濾網和上層生物濾 網，所述上層生物濾網帶有中心孔，所述膜腔位于上層生物濾網的中 心孔中，所述膜腔內腔與出水泵連通，膜腔的外壁與濾網的中心孔間 留有間距。

　　所述上層生物濾網的內側向下傾斜;所述排泥口為向下傾斜的漏 斗狀;所述載體采用密度小于水的材料制作，且表面粗糙。

　　本實用新型的有益效果是：

　　本實用新型所述的一種復合好氧膜生物反應器污水處理裝置，通 過在反應器的中部設置下層生物濾網，在其表面形成的好氧膜可進一 步降解污水中的有機物，并將其下方的載體進行阻隔，實現初步過濾; 位于反應器上部的傾斜的上層生物濾網，讓水流和氣泡對膜腔外表面 形成沖刷，減少雜質的附著和孔徑的堵塞，達到降低膜污染的效果; 同時上層生物濾網上也附著了好氧微生物，這些微生物對經過下層生 物濾網后的低濃度污水達到進一步生物降解的效果，有效降低了膜的 分離負荷。

　　另外，顆粒狀的載體表面也會附著微生物形成好氧膜，由于氧氣 傳遞的作用，載體顆粒從外至內形成了一套好氧-缺氧的體系，這個 體系可以使內層微生物因缺氧而自動從載體表面脫落、沉降;底部的 進水和曝氣均為分布式布水和布?xì)�，有效提高了污水與空氣的接觸面 積，在反應腔中實現充分混合和接觸;底部?jī)A斜的排泥口結構，可有 效排出從載體顆粒上脫落的失去活力的微生物，達到控制微生物濃度 的效果。
