申請日2014.04.22

　　公開(公告)日2014.10.08

　　IPC分類號C02F1/00

　　摘要

　　本實用新型涉及PCB板加工行業，特別的涉及其廢水處理設備。目的是提供能夠幫助廢水中銅離子沉淀的可提高PCB行業廢水銅離子標準的處理裝置。一種可提高PCB行業廢水銅離子標準的處理裝置，具有攪拌缸及進出水管，上述攪拌缸中部設有隔離層。好處是設了隔離層后，蜂窩狀細管能夠有效過濾廢水中的銅離子，防止在攪拌作業下浮到水面。

　　權利要求書

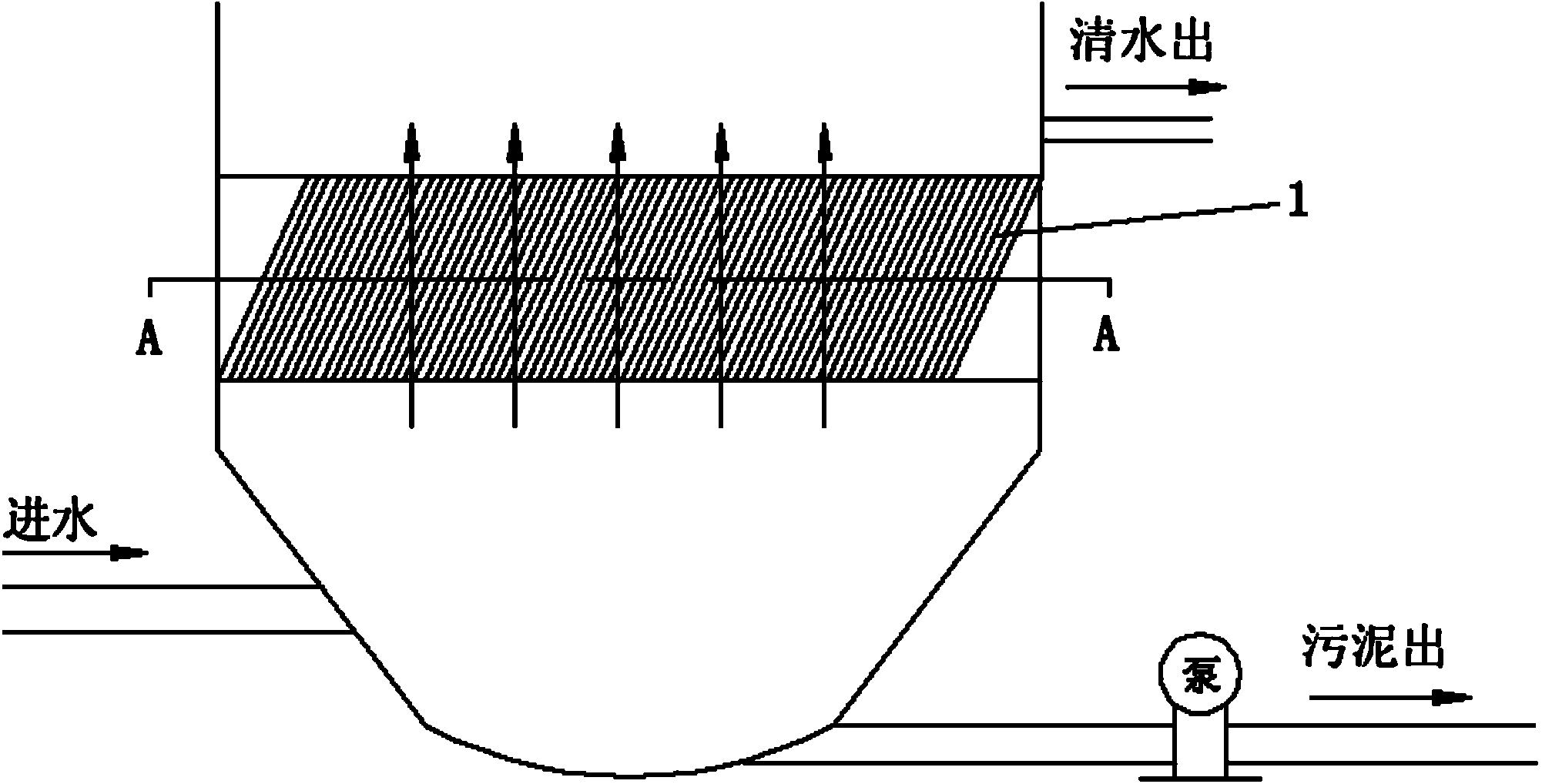

　　1.一種可提高PCB行業廢水銅離子標準的處理裝置，具有攪拌缸及進出水管，其 特征在于：上述攪拌缸中部設有隔離層(1)，且隔離層為蜂窩狀細管組成，上述細管與 水平面呈45～60度角。

　　說明書

　　一種可提高PCB行業廢水銅離子標準的處理裝置

　　技術領域

　　本實用新型涉及PCB板加工行業，特別的涉及其廢水處理設備。

　　背景技術

　　PCB板就是印刷電路板，幾乎會出現在每一種電子設備當中。而電子零件就鑲在大 小各異的PCB板上。隨著電子設備越來越復雜，需要的零件越來越多，PCB板上的線 路與零件也越來越密集。該板由絕緣隔熱、并不易彎曲的材質構成基板，在表面可以看 到的細小線路材料是銅箔，原本銅箔是覆蓋在整個板子上，在制造過程中部分被蝕刻處 理掉，留下來的部份就變成網狀的細小線路了。這些線路被稱作導線或稱布線，并用來 提供PCB板上零件的電路連接。

　　PCB板線路的生產加工由于要覆蓋或者腐蝕導電線路，涉及到大量含有銅離子的廢 水處理。通常處理裝置設有攪拌缸用來沉淀銅離子等固體廢棄物，但是由于攪拌作用， 固體廢棄物容易浮起，而沒有沉淀。

　　實用新型內容

　　本實用新型的目的是提供能夠幫助廢水中銅離子沉淀的可提高PCB行業廢水銅離子 標準的處理裝置。

　　實現本實用新型目的的技術方案如下：一種可提高PCB行業廢水銅離子標準的處理 裝置，具有攪拌缸及進出水管，上述攪拌缸中部設有隔離層，且隔離層為蜂窩狀細管組 成，上述細管與水平面呈45～60度角。本新型的好處是設了隔離層后，蜂窩狀細管能 夠有效過濾廢水中的銅離子，防止在攪拌作業下浮到水面。
