申請日2014.04.22

　　公開(公告)日2014.09.10

　　IPC分類號C02F9/14

　　摘要

　　本實用新型公開了一種無動力污水處理系統，包括厭氧消化池、厭氧生物濾池及氧化溝，所述厭氧消化池具有進水口，所述厭氧消化池、厭氧生物濾池及氧化溝依次連通，所述氧化溝具有出水口，所述氧化溝的底部設有填料層，所述厭氧生物濾池具有生物濾料層，所述生物濾料層將所述厭氧生物濾池分成兩個空間，且所述厭氧生物濾池的進水端和出水端分別位于所述生物濾料層的兩側。本實用新型涉及的無動力污水處理系統，易施工，氧化溝通風效果佳，出水水質好。

　　權利要求書

　　1.一種無動力污水處理系統，其特征在于，包括厭氧消化池、厭氧生物濾池及氧化溝，所述厭氧消化池具有進水口，所述厭氧消化池、厭氧生物濾池及氧化溝依次連通，所述氧化溝具有出水口，所述氧化溝的底部設有填料層;所述厭氧生物濾池具有生物濾料層，所述生物濾料層將所述厭氧生物濾池分成兩個空間，且所述厭氧生物濾池的進水端和出水端分別位于所述生物濾料層的兩側。

　　2.根據權利要求1所述的無動力污水處理系統，其特征在于，所述厭氧生物濾池具有至少兩個獨立倉，所述獨立倉內均具有生物濾料層，所述生物濾料層將獨立倉分成第一空間及第二空間，所述獨立倉的第二空間連通于所述厭氧消化池，該獨立倉的第一空間與下一個獨立倉的第二空間通過導流管連通，依次類推，最后一個獨立倉的第一空間連通于所述氧化溝。

　　3.根據權利要求1所述的無動力污水處理系統，其特征在于，所述厭氧消化池與所述厭氧生物濾池之間、厭氧生物濾池與所述氧化溝之間均還連接有通氣管。

　　4.根據權利要求1-3任一項所述的無動力污水處理系統，其特征在于，所述氧化溝設有至少兩個折流板。

　　5.根據權利要求1-3任一項所述的無動力污水處理系統，其特征在于，所述氧化溝的進水端設有拔風管。

　　6.根據權利要求1-3任一項所述的無動力污水處理系統，其特征在于，所述氧化溝設有至少一個進氣井。

　　7.根據權利要求1-3任一項所述的無動力污水處理系統，其特征在于，所述厭氧消化池的頂部、厭氧生物濾池的頂部及氧化溝的頂部均設有至少兩個檢修口。

　　8.根據權利要求1-3任一項所述的無動力污水處理系統，其特征在于，所述厭氧消化池由至少兩個玻璃鋼模塊構成。

　　9.根據權利要求1-3任一項所述的無動力污水處理系統，其特征在于，所述厭氧消化池內部設有隔板。

　　說明書

　　無動力污水處理系統

　　技術領域

　　本實用新型涉及廢水生物處理技術領域，特別是涉及一種無動力污水處理 系統。

　　背景技術

　　隨著國民經濟的飛速發展，城市規模越來越來大，城市人口迅速增長，人 民生活水平不斷提高，生活污水的排放量也在逐年增加，國家對污水排放的要 求日趨嚴格，采用傳統化糞池已不能滿足國家有關的排放標準。較為徹底的治 理方案是污水接管至城市污水處理廠集中處理，但由于我國的城市下水道、污 水收集尚不完善，污水處理廠覆蓋率不高，眾多無法接管地區的生活小區、中 小型企業的生活污水不經處理直接排放，對水環境將造成較大污染，有些城市 在傳統化糞池的基礎上研制開發出地埋式無動力生活污水處理裝置，作為生活 污水處理的一種替代方法，無能耗，不占地面面積，能帶來一定的經濟效益和 環境效益。但是，絕大多數污水處理裝置都采用鋼混結構或磚砌結構，使得施 工周期長，施工不方便;氧化溝通風效果不佳，出水水質不理想，不利于該技 術的推廣工作。

　　實用新型內容

　　基于此，有必要提供一種易施工，氧化溝通風效果佳，出水水質好的無動 力污水處理系統。

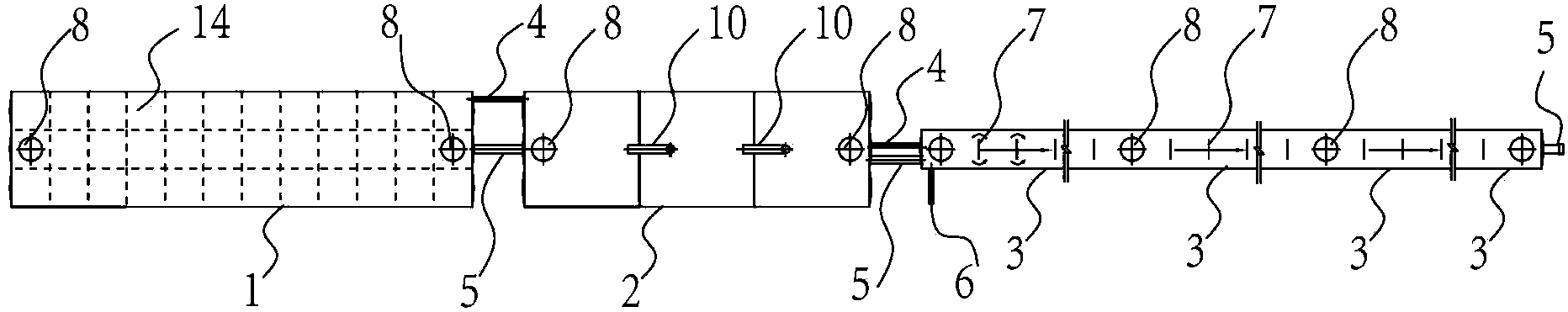

　　一種無動力污水處理系統，包括厭氧消化池、厭氧生物濾池及氧化溝，所 述厭氧消化池具有進水口，所述厭氧消化池、厭氧生物濾池及氧化溝依次連通， 所述氧化溝具有出水口，所述氧化溝的底部設有填料層;

　　所述厭氧生物濾池具有生物濾料層，所述生物濾料層將所述厭氧生物濾池 分成兩個空間，且所述厭氧生物濾池的進水端和出水端分別位于所述生物濾料 層的兩側。

　　在其中一個實施例中，所述厭氧生物濾池具有至少兩個獨立倉，所述獨立 倉內均具有生物濾料層，所述生物濾料層將獨立倉分成第一空間及第二空間， 所述獨立倉的第二空間連通于所述厭氧消化池，該獨立倉的第一空間與下一個 獨立倉的第二空間通過導流管連通，依次類推，最后一個獨立倉的第一空間連 通于所述氧化溝。

　　在其中一個實施例中，所述厭氧消化池與所述厭氧生物濾池之間、厭氧生 物濾池與所述氧化溝之間均還連接有通氣管。

　　在其中一個實施例中，所述氧化溝設有至少兩個折流板。

　　在其中一個實施例中，所述氧化溝的進水端設有拔風管。

　　在其中一個實施例中，所述氧化溝設有至少一個進氣井。

　　在其中一個實施例中，所述厭氧消化池的頂部、厭氧生物濾池的頂部及氧 化溝的頂部均設有至少兩個檢修口。

　　在其中一個實施例中，所述厭氧消化池由至少兩個玻璃鋼構成。

　　在其中一個實施例中，所述厭氧消化池內部設有隔板。

　　本實用新型涉及的無動力污水處理系統，通過厭氧消化池、厭氧生物濾池、 氧化溝及相應的生物濾料層、填料層，克服現有的無動力污水處理系統的施工 周期長，施工不方便，氧化溝通風效果不好，本實用新型提供一種無動力污水 處理系統，易施工，氧化溝通風效果佳，出水水質好。

　　本實用新型涉及的無動力污水處理系統，所述厭氧生物濾池具有至少兩個 獨立倉，所述獨立倉內均具有生物濾料層，所述生物濾料層將獨立倉分成第一 空間及第二空間，所述獨立倉的第二空間連通于所述厭氧消化池，該獨立倉的 第一空間與下一個獨立倉的第二空間通過導流管連通，依次類推，最后一個獨 立倉的第一空間連通于所述氧化溝，設多個獨立倉，使得污水凈化的效果更佳。

　　本實用新型涉及的無動力污水處理系統，所述厭氧消化池與所述厭氧生物 濾池之間、厭氧生物濾池與所述氧化溝之間均還連接有通氣管，保證整個系統 內部空氣流通。

　　本實用新型涉及的無動力污水處理系統，所述氧化溝設有至少兩個折流板， 起到引導水流的作用。

　　本實用新型涉及的無動力污水處理系統，所述氧化溝的進水端設有拔風管， 促進空氣在氧化溝流通。

　　本實用新型涉及的無動力污水處理系統，所述氧化溝設有進氣井，保證與 外界的空氣流通，與外界空氣接觸面積大，增加充氧效果。

　　本實用新型涉及的無動力污水處理系統，所述厭氧消化池的頂部、厭氧生 物濾池的頂部及氧化溝的頂部均設有至少兩個檢修口，便于檢修。

　　本實用新型涉及的無動力污水處理系統，所述厭氧消化池、厭氧生物濾池 及氧化溝由至少兩個玻璃鋼模塊(玻璃鋼標準模塊)構成，每個玻璃鋼標準模 塊輕便、易裝，可節省大量施工時間。

　　本實用新型涉及的無動力污水處理系統，所述厭氧消化池內部設有隔板， 防止水流短路。
