申請日2013.12.16

　　公開(公告)日2014.05.14

　　IPC分類號B08B3/02; F26B13/00; F26B21/00

　　摘要

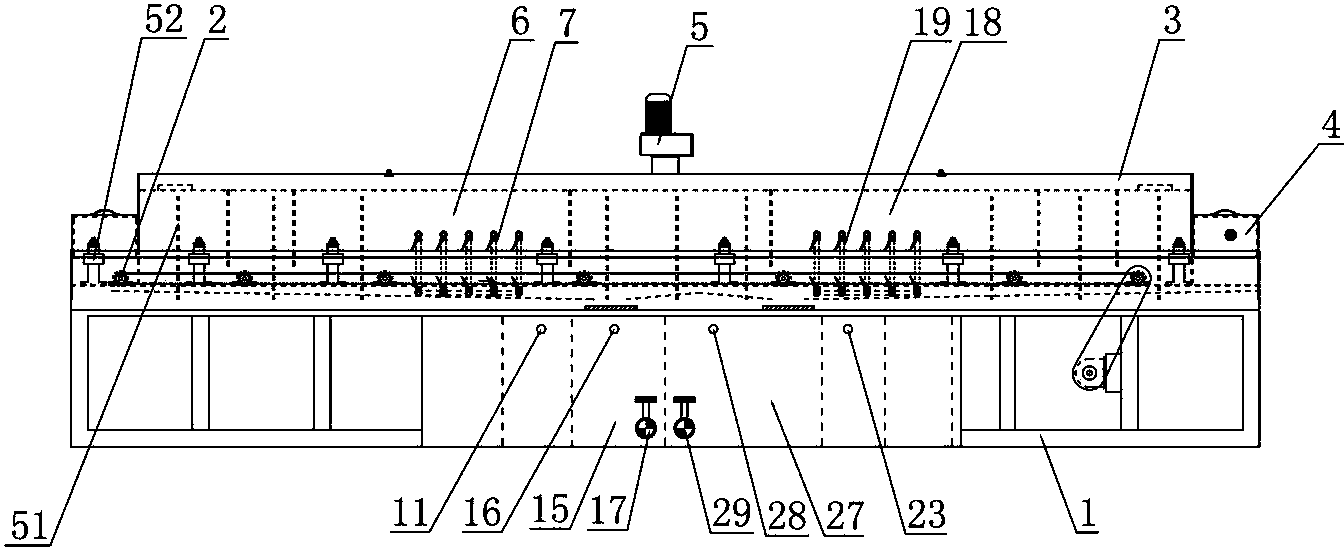

　　本實用新型公開了電梯導軌自動清洗機，包括設有導軌輸送平臺的機架，機架上設有機箱，機箱中依次設有清洗機構、漂洗機構與高壓吹干機構，清洗機構與漂洗機構之間的機箱上設有吸霧風機，清洗機構結構為：包括清洗箱，清洗箱內設有若干環形噴水管，所有環形噴水管同時與清洗水箱內的清洗水泵相連，清洗水箱內設有加熱管，清洗箱的底部開設有導流口，清洗箱通過導流口與污水回收箱相通;漂洗機構結構為：包括漂洗箱，漂洗箱內設有若干環形噴水管，所有環形噴水管同時與漂洗水箱內的漂洗水泵相連，漂洗水箱內設有加熱管，漂洗箱的底部開設有導流口，漂洗箱通過導流口與污水分離箱相通，污水分離箱內設有油水分離器。本實用新型具有工作效率高的優點。

　　權利要求書

　　1.電梯導軌自動清洗機，其特征在于：包括機架，在機架中設置有用以輸送電梯導軌的導軌輸送平臺，在機架上設置有機箱，在機箱中順著電梯導軌的輸送方向依次間隔設置有清洗機構、漂洗機構與高壓吹干機構，在清洗機構與漂洗機構之間的機箱頂部設置有吸霧風機，所述的清洗機構的結構為：在機箱內的機架上設置有與機箱相通的清洗箱，在清洗箱內并排設置有若干相互連通、且環繞電梯導軌的環形噴水管，所有環形噴水管同時通過連接管與清洗水箱內的清洗水泵相連，在清洗水箱內盛裝有清洗水、并在其側壁上部開設有進水口，在清洗水箱內還設置有加熱管，在清洗箱的底部開設有導流口，清洗箱通過導流口與其下方的污水回收箱相通，在污水回收箱的上側壁上開設有溢水口、下側壁上開設有排污口;所述的漂洗機構的結構為：在機箱內的機架上設置有與機箱相通的漂洗箱，在漂洗箱內設置有若干相互連通、且環繞電梯導軌的環形噴水管，所有環形噴水管同時通過連接管與漂洗水箱內的漂洗水泵相連，在漂洗水箱內盛裝的漂洗水、并在其側壁上開設有進水口，在漂洗水箱內設置有加熱管，在漂洗箱的底部也開設有導流口，漂洗箱通過導流口與其下方的污水分離箱相通，在污水分離箱的上側壁上開設有溢水口、下側壁上開設有排污口，在污水分離箱內還設置有油水分離器。

　　2.根據權利要求1所述的電梯導軌自動清洗機，其特征在于：所述的油水分離器的結構為：包括設置于污水分離箱內的安裝支架，在安裝支架的上下兩側分別活動支承有上主動滾輪與下從動滾輪，在上主動滾輪與下從動滾輪之間設置有傳送帶，上主動滾輪由電機驅動，在安裝支架上還設置有集污池，在集污池頂部一側固定有安裝板，安裝板上豎向設置有壓縮彈簧，壓縮彈簧的頂端安裝有滑板，滑板的上端抵靠在傳送帶上側表面、下端伸入集污池，滑板在壓縮彈簧的向下彈力作用下其上端始終緊抵著傳送帶的上部表面，對附著在傳送帶表面的油污進行刮除。

　　3.根據權利要求1所述的電梯導軌自動清洗機，其特征在于：所述的環形噴水管的結構為：包括環形管路，在環形管路四周內側壁上分別設置有若干噴口對準電梯導軌的噴水嘴，所有噴水嘴正好呈環形對電梯導軌四周進行噴淋。

　　4.根據權利要求1所述的電梯導軌自動清洗機，其特征在于：所述的高壓吹干機構的結構為：包括安裝于機架上的高壓氣泵，高壓氣泵通過輸出管路同時與三根風口對準電梯導軌的吹風管相通，三根吹風管呈三角形環繞電梯導軌，對電梯導軌四周進行噴吹。

　　5.根據權利要求1所述的電梯導軌自動清洗機，其特征在于：在導軌輸送平臺上方的機架上順著電梯導軌的輸送方向依次間隔設置有若干能對電梯導軌進行導向?qū)χ械膶?dǎo)向機構，所述導向機構的結構為：包括兩根呈左右對稱分布的轉軸，在每根轉軸上分別活動支承有一個滾輪，兩個滾輪能呈左右相對狀對電梯導軌的導向臂進行導向?qū)χ小?/P>

　　6.根據權利要求1或2或3或4或5所述的電梯導軌自動清洗機，其特征在于：在清洗箱底部的導流口下方、以及在漂洗箱底部的導流口下方分別設置有過濾網。

　　7.根據權利要求1或2或3或4或5所述的電梯導軌自動清洗機，其特征在于：在清洗水箱的清洗水泵處設置有第一水泵濾網，第一水泵濾網將清洗水箱分隔成兩個相通的清洗箱體，清洗水箱上的進水口開設在遠離清洗水泵的清洗箱體內;在漂洗水箱的漂洗水泵處設置有第二水泵濾網，第二水泵濾網將漂洗水箱分隔成兩個相通的漂洗箱體，漂洗水箱上的進水口開設在遠離漂洗水泵的漂洗箱體內。

　　8.根據權利要求1或2或3或4或5所述的電梯導軌自動清洗機，其特征在于：在箱體內沿電梯導軌的輸送方向還依次豎向設置有若干分隔板，分隔板的一端與箱體內壁固定、另一端與箱體內壁存在空隙。

　　說明書

　　電梯導軌自動清洗機

　　技術領域

　　本實用新型涉及電梯導軌自動清洗機。

　　背景技術

　　廂式電梯的轎廂是通過沿著T型導軌上下滑動來實現平穩的垂直升降。T型導軌的結構為：包括橫截面呈T型的導軌本體，導軌本體由固定臂、以及垂直設置于固定臂中部的導向臂組成。T型導軌在安裝使用時，是將T型導軌的固定臂與建筑物固定，使T型導軌的導向臂與轎廂滑動配合，T形導軌導向臂上與轎廂進行滑動配合的三個加工面包括沿導向臂縱向的上加工面與兩側的側加工面，因此必須保證導向臂的三個加工面的表面質量。為了避免加工完成的電梯導軌導向臂的三個加工面生銹，通常是將T型導軌清洗干凈后，再對導向臂的三個加工面進行涂油與貼膜;目前都是采用人工清洗T型導軌的工作方式，這種工作方式不僅工作效率低，工人勞動量大，對環境污染大，而且清洗后的T型導軌表面經常會殘留有油污，進而影響了后道涂油貼膜工序，降低了電梯導軌的質量。

　　實用新型內容

　　本實用新型的目的是提供一種能自動清洗電梯導軌、工作效率高的電梯導軌自動清洗。

　　為實現上述目的，本實用新型采用了如下技術方案：所述的電梯導軌自動清洗機，包括機架，在機架中設置有用以輸送電梯導軌的導軌輸送平臺，在機架上設置有機箱，在機箱中順著電梯導軌的輸送方向依次間隔設置有清洗機構、漂洗機構與高壓吹干機構，在清洗機構與漂洗機構之間的機箱頂部設置有吸霧風機，所述的清洗機構的結構為：在機箱內的機架上設置有與機箱相通的清洗箱，在清洗箱內并排設置有若干相互連通、且環繞電梯導軌的環形噴水管，所有環形噴水管同時通過連接管與清洗水箱內的清洗水泵相連，在清洗水箱內盛裝有清洗水、并在其側壁上部開設有進水口，在清洗水箱內還設置有加熱管，在清洗箱的底部開設有導流口，清洗箱通過導流口與其下方的污水回收箱相通，在污水回收箱的上側壁上開設有溢水口、下側壁上開設有排污口;所述的漂洗機構的結構為：在機箱內的機架上設置有與機箱相通的漂洗箱，在漂洗箱內設置有若干相互連通、且環繞電梯導軌的環形噴水管，所有環形噴水管同時通過連接管與漂洗水箱內的漂洗水泵相連，在漂洗水箱內盛裝的漂洗水、并在其側壁上開設有進水口，在漂洗水箱內設置有加熱管，在漂洗箱的底部也開設有導流口，漂洗箱通過導流口與其下方的污水分離箱相通，在污水分離箱的上側壁上開設有溢水口、下側壁上開設有排污口，在污水分離箱內還設置有油水分離器。

　　進一步地，前述的電梯導軌自動清洗機，其中：所述的油水分離器的結構為：包括設置于污水分離箱內的安裝支架，在安裝支架的上下兩側分別活動支承有上主動滾輪與下從動滾輪，在上主動滾輪與下從動滾輪之間設置有傳送帶，上主動滾輪由電機驅動，在安裝支架上還設置有集污池，在集污池頂部一側固定有安裝板，安裝板上豎向設置有壓縮彈簧，壓縮彈簧的頂端安裝有滑板，滑板的上端抵靠在傳送帶上側表面、下端伸入集污池，滑板在壓縮彈簧的向下彈力作用下其上端始終緊抵著傳送帶的上部表面，對附著在傳送帶表面的油污進行刮除。

　　進一步地，前述的電梯導軌自動清洗機，其中：所述的環形噴水管的結構為：包括環形管路，在環形管路四周內側壁上分別設置有若干噴口對準電梯導軌的噴水嘴，所有噴水嘴正好呈環形對電梯導軌四周進行噴淋。

　　進一步地，前述的電梯導軌自動清洗機，其中：所述的高壓吹干機構的結構為：包括安裝于機架上的高壓氣泵，高壓氣泵通過輸出管路同時與三根風口對準電梯導軌的吹風管相通，三根吹風管呈三角形環繞電梯導軌，對電梯導軌四周進行噴吹。

　　進一步地，前述的電梯導軌自動清洗機，其中：在導軌輸送平臺上方的機架上順著電梯導軌的輸送方向依次間隔設置有若干能對電梯導軌進行導向?qū)χ械膶?dǎo)向機構，所述導向機構的結構為：包括兩根呈左右對稱分布的轉軸，在每根轉軸上分別活動支承有一個滾輪，兩個滾輪能呈左右相對狀對電梯導軌的導向臂進行導向?qū)χ小?/P>

　　進一步地，前述的電梯導軌自動清洗機，其中：在清洗箱底部的導流口下方、以及在漂洗箱底部的導流口下方分別設置有過濾網。

　　進一步地，前述的電梯導軌自動清洗機，其中：在清洗水箱的清洗水泵處設置有第一水泵濾網，第一水泵濾網將清洗水箱分隔成兩個相通的清洗箱體，清洗水箱上的進水口開設在遠離清洗水泵的清洗箱體內;在漂洗水箱的漂洗水泵處設置有第二水泵濾網，第二水泵濾網將漂洗水箱分隔成兩個相通的漂洗箱體，漂洗水箱上的進水口開設在遠離漂洗水泵的漂洗箱體內。

　　進一步地，前述的電梯導軌自動清洗機，其中：在箱體內沿電梯導軌的輸送方向還依次豎向設置有若干分隔板，分隔板的一端與箱體內壁固定、另一端與箱體內壁存在空隙。

　　通過上述技術方案的實施，本實用新型的有益效果是：能自動對電梯導軌進行清洗吹干，工作效率高，工人勞動強度低，環境污染小。
