申請日2014.04.22
公開(公告)日2014.10.29
IPC分類號C02F1/66
摘要
一種印染廢水處理系統包括進布裝置、首次平洗箱、退漿R1箱、二次平洗箱、煮煉R2箱、三次平洗箱、氧漂L箱及尾次平洗箱;所述首次平洗箱設在進布裝置和退漿R1箱之間，二次平洗箱設在退漿R1箱一煮煉R2箱之間，三次平洗箱設在煮煉R2箱和氧漂L箱之間，尾次平洗箱設在氧漂L箱的后側，其特征在于：在退漿R1箱和首次平洗箱之間另設有熱循環交換器，在尾次平洗箱和首次平洗箱之間也設有熱循環交換器;本實用新型通過增加熱循環交換器，利用不同工序?qū)λ|(zhì)要求不同的特點，各工序間可循環利用水資源，充分利用廢水中的熱量轉化熱能源，減少耗煤，降低水處理費用，減少廢水的排放。
權利要求書
1.一種印染廢水處理系統，包括進布裝置、首次平洗箱、退漿R1箱、二次平洗箱、煮煉R2箱、三次平洗箱、氧漂L箱及尾次平洗箱;所述首次平洗箱設在進布裝置和退漿R1箱之間，二次平洗箱設在退漿R1箱一煮煉R2箱之間，三次平洗箱設在煮煉R2箱和氧漂L箱之間，尾次平洗箱設在氧漂L箱的后側，其特征在于：在退漿R1箱和首次平洗箱之間另設有熱循環交換器，在尾次平洗箱和首次平洗箱之間也設有熱循環交換器。
說明書
一種印染廢水處理系統
技術領域
本實用新型屬于廢水處理設備技術領域，具體涉及的是一種印染廢水處理系統。
背景技術
印染廢水量大，色度高，成分復雜，廢水中除了含有染料、漿料、助劑、油劑、酸堿，纖維雜質及無機鹽等，染料結構中硝基化合物及銅、鉻、鋅、砷等重金屬元素具有較大的生物毒性，屬于難處理的廢水;另外，在印染過程中，排出去的廢水水溫較高，若不處理回收利用，則造成大量的熱能源浪費。
發明內容
本實用新型的目的是針對現有技術的不足，提供一種對印染廢水連續處理，回收熱能量，效果顯著的印染廢水處理系統。

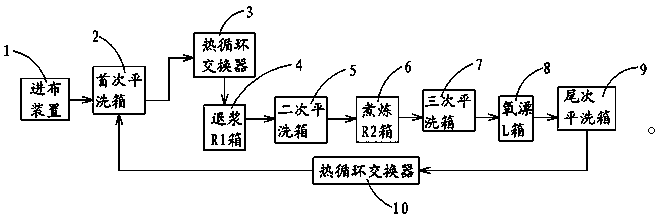

本實用新型是通過以下技術方案實現的：一種印染廢水處理系統，包括進布裝置、首次平洗箱、退漿R1箱、二次平洗箱、煮煉R2箱、三次平洗箱、氧漂L箱及尾次平洗箱;所述首次平洗箱設在進布裝置和退漿R1箱之間，二次平洗箱設在退漿R1箱一煮煉R2箱之間，三次平洗箱設在煮煉R2箱和氧漂L箱之間，尾次平洗箱設在氧漂L箱的后側，其特征在于：在退漿R1箱和首次平洗箱之間另設有熱循環交換器，在尾次平洗箱和首次平洗箱之間也設有熱循環交換器。
本實用新型的有益效果體現在于：與現有技術相比，本實用新型通過增加熱循環交換器，充分利用廢水含堿性，中和廢氣中的酸性物質，降低二氧化硫排放，同時降低廢水在堿性，減少清潔水的耗用;利用不同工序?qū)λ|(zhì)要求不同的特點，各工序間可循環利用水資源，充分利用廢水中的熱量轉化熱能源，減少耗煤，降低水處理費用，減少廢水的排放。
