申請日2010.07.22

　　公開(公告)日2011.07.27

　　IPC分類號C02F1/28; C02F1/62; C02F101/20; B01J20/34; B01J20/12

　　摘要

　　連續吸附與再生耦合處理化工加氫催化劑含鎳廢水的裝置，其中廢水原料罐出口與廢水輸送泵進口相連，廢水輸送泵出口經廢水輸送管線與第一吸附分離塔、第二吸附分離塔進口相連;再生劑罐出口與再生劑輸送泵進口相連，再生劑輸送泵出口經再生劑輸送管線與第一吸附分離塔、第二吸附分離塔進口相連;第一吸附分離塔、第二吸附分離塔出口均連接兩條管線，一條通過凈水輸送管線與凈水罐進口相連，另一條通過濃縮液輸送管線與濃縮液罐進口相連;濃縮液罐出口與金屬鎳回收系統進口相連。該裝置具有生產效率高、工藝流程設計和操控簡單、設備投資和維護成本低、可實現長期穩定運行、不產生二次污染等綜合特點。

　　摘要附圖



　　權利要求書

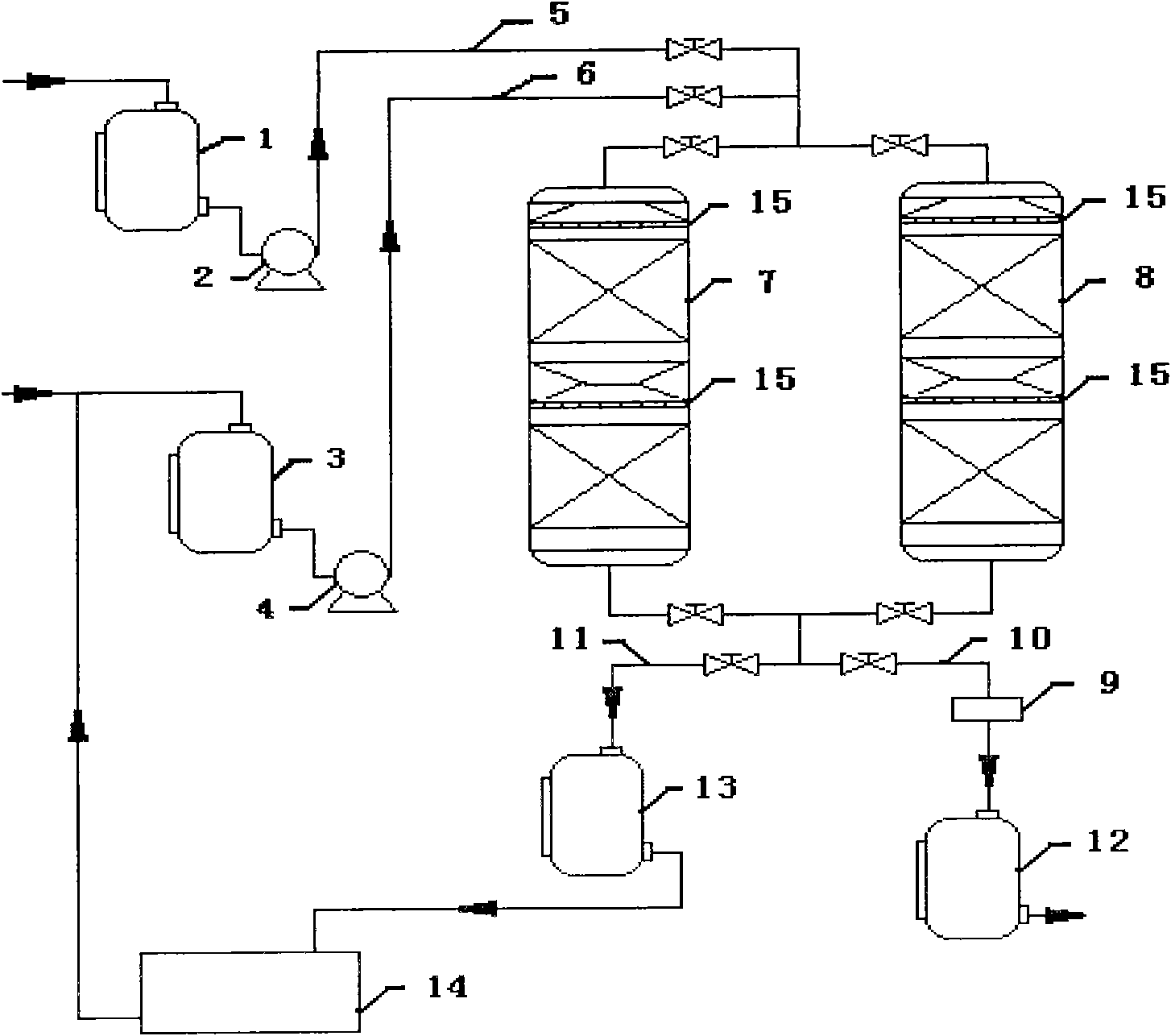

　　1.連續吸附與再生耦合處理化工加氫催化劑含鎳廢水的裝置，其特征在于：廢水原料罐(1)的進口通過管線直接與加氫催化劑生產系統相連，廢水原料罐(1)的出口與廢水輸送泵(2)的進口通過管線相連，廢水輸送泵(2)的出口通過廢水輸送管線(5)分別與第一吸附分離塔(7)、第二吸附分離塔(8)的上部進口相連;再生劑罐(3)的出口與再生劑輸送泵(4)的進口相連，再生劑輸送泵(4)的出口通過再生劑輸送管線(6)分別與第一吸附分離塔(7)、第二吸附分離塔(8)的上部進口相連;第一吸附分離塔(7)、第二吸附分離塔(8)的下部出口均連接兩條管線，一條通過凈水輸送管線(10)與凈水罐(12)的進口相連，另一條通過濃縮液輸送管線(11)與濃縮液罐(13)的進口相連;濃縮液罐(13)的出口與金屬鎳回收系統(14)的進口相連，金屬鎳回收系統(14)的出口又與再生劑罐(3)的進口連接。

　　2.根據權利要求1所述連續吸附與再生耦合處理化工加氫催化劑含鎳廢水的裝置，其特征在于：在凈水輸送管線(10)與凈水罐(12)之間的管線上安裝有電導率監測器(9)。

　　3.根據權利要求1所述連續吸附與再生耦合處理化工加氫催化劑含鎳廢水的裝置，其特征在于：第一吸附分離塔(7)、第二吸附分離塔(8)采用并聯結構的安裝方式，塔的進口和出口分別設置有用于不同操作步驟間進行切換的切換閥門。

　　4.根據權利要求1所述連續吸附與再生耦合處理化工加氫催化劑含鎳廢水的裝置，其特征在于：第一吸附分離塔(7)、第二吸附分離塔(8)采用固定床結構的方式進行裝填，中間添加經過微波改性具有較好吸附活性和較大吸附容量的膨潤土作為吸附劑組成吸附劑床層，分別裝填于第一吸附分離塔(7)、第二吸附分離塔(8)的上半部和下半部，在第一吸附分離塔(7)、第二吸附分離塔(8)得頂部和中部位置分別設置有液體分配器(15)。

　　5.根據權利要求1所述連續吸附與再生耦合處理化工加氫催化劑含鎳廢水的裝置，其特征在于：金屬鎳回收系統(14)由高濃度沉淀反應釜、帶式真空水平過濾機和母液回收循環泵連接組成。

　　說明書

　　連續吸附與再生耦合處理化工加氫催化劑含鎳廢水的裝置

　　技術領域：本實用新型涉及一種對含重金屬工業生產廢水進行處理的裝置，尤其是涉及一種使用微波改性的膨潤土為吸附劑，連續吸附與再生耦合處理化工加氫催化劑含鎳絡合物生產廢水的裝置。

　　背景技術：近年來，隨著世界各國在石油產品環保方面要求的不斷提高，對清潔燃料油品和化工產品的需求日益增加，而要達到這個目的工業上一般采用加氫反應過程來實現，鎳基加氫催化劑由于具有催化性能好、應用領域?qū)挕⑹褂梅琴F活性金屬生產低等優點而被廣泛應用，預計未來其使用量將進一步快速擴增。

　　鎳基化工加氫催化劑在生產制備過程，產生大量的含鎳絡合物的生產廢水，鎳屬于重金屬污染，直接排入環境后很難通過生物降解，往往參與食物鏈循環而最終在生物體內積累，破壞正常的生理代謝活動，對人體健康和生態環境危害較大。因此，治理含鎳重金屬的環境污染，尤其是重金屬對人類賴以生存的水土資源的污染問題及其處理技術，受到了國內外各大公司和研究機構的重點關注。

　　傳統的處理化工加氫催化劑含鎳絡合物廢水的方法及設備包括有化學沉淀法、電解法、離子交換吸附法和生化法等。目前使用最多還是傳統的化學沉淀法，采用加堿調節酸度形成絮凝沉淀進行重金屬去除分離，缺點是工藝設備類型多、化學藥劑消耗大、人工操作復雜;而電解法和生化法存在工藝不夠成熟、處理效果不達標、設備投資大和處理成本高等缺陷。離子交換吸附分離法具有工藝設備簡單、吸附處理容量大等特點而逐漸被關注并開始得到應用。但常規的吸附法的處理工藝與裝置采用的是釜式間歇生產工藝，含鎳廢水通過管線從生產系統排至集中的容器，然后通過帶有攪拌的釜式吸附設備，一定時間后鎳離子被吸附飽和后通過過濾設備濾除沉淀后排放，其同樣也存在生產效率低、勞動強度大和作業環境差、工藝操作頻繁和復雜等缺點，同時還存在處理后的水質達標不穩定，以及重金屬不能很好被回收利用等其他問題。

　　發明內容：

　　發明目的：本實用新型目的是提供一種連續吸附與再生耦合處理化工加氫催化劑含鎳廢水的裝置，在最大限度地提高金屬鎳去除率確保達標排放的同時，實現處理的連續化吸附生產操作，進一步提高生產效率，降低設備投資和生產運行成本，并有效減低人工勞動強度和改善生產作業環境。

　　技術方案：本實用新型是通過以下技術方案實施的：

　　連續吸附與再生耦合處理化工加氫催化劑含鎳廢水的裝置，其特征在于：廢水原料罐的進口通過管線直接與加氫催化劑生產系統相連，廢水原料罐的出口與廢水輸送泵的進口通過管線相連，廢水輸送泵的出口通過廢水輸送管線分別與第一吸附分離塔、第二吸附分離塔的上部進口相連;再生劑罐的出口與再生劑輸送泵的進口相連，再生劑輸送泵的出口通過再生劑輸送管線分別與第一吸附分離塔、第二吸附分離塔的上部進口相連;第一吸附分離塔、第二吸附分離塔的下部出口均連接兩條管線，一條通過凈水輸送管線與凈水罐的進口相連，另一條通過濃縮液輸送管線與濃縮液罐的進口相連;濃縮液罐的出口與金屬鎳回收系統的進口相連，金屬鎳回收系統的出口又與再生劑罐的進口連接。

　　在凈水輸送管線與凈水罐之間的管線上安裝有電導率監測器。

　　第一吸附分離塔、第二吸附分離塔采用并聯結構的安裝方式，塔的進口和出口分別設置有用于不同操作步驟間進行切換的切換閥門。

　　第一吸附分離塔、第二吸附分離塔采用固定床結構的方式進行裝填，中間添加經過微波改性具有較好吸附活性和較大吸附容量的膨潤土作為吸附劑組成吸附劑床層，分別裝填于第一吸附分離塔、第二吸附分離塔的上半部和下半部，在第一吸附分離塔、第二吸附分離塔得頂部和中部位置分別設置有液體分配器。

　　金屬鎳回收系統由高濃度沉淀反應釜、帶式真空水平過濾機和母液回收循環泵連接組成。

　　優點及效果：本實用新型所述裝置與現有技術相比，具有如下優點和效果：

　　一是吸附處理裝置工藝設備簡單，占地面積小，可直接布置于生產系統旁，直接對化工加氫催化劑制備過程產生的含鎳廢水進行處理，減少儲運環節和傳輸過程污染。

　　二是該套裝置采用連續吸附與再生耦合的工藝技術，提高了生產效率，降低了工藝控制難度，減少了工藝操作頻率和勞動作業強度。

　　三是使用微波改性活化的膨潤土為吸附劑，吸附容量較大、成本低廉，明顯縮短了吸附劑飽和后的切換頻次，可有效處理金屬鎳濃度為50～800mg/L較寬范圍的化工加氫催化劑含鎳廢水。

　　四是處理后凈水中的鎳含量小于1mg/L，達到了《污水綜合排放標準》(GB8978-1996)的指標要求，由于采用連續化穩態操作模式，確保了處理后水質的穩定達標，克服了間歇操作不同批次指標波動大的問題。

　　綜上所述，該處理裝置具有生產效率高、工藝流程設計和操控簡單、設備投資和維護成本低、可實現長期穩定運行、不產生二次污染等綜合特點。
