申請日2010.07.22
公開(公告)日2011.11.09
IPC分類號C02F9/04; B01J19/12; C02F101/30; C02F1/32; C02F1/52; B01F5/00
摘要
本發明公開了一種難降解有機廢水的處理方法、光催化反應器及微孔靜態管道混合器。難降解有機廢水在微孔靜態管道混合器(2)中與硫酸鋁水溶液充分混合后，進入隔板絮凝池(6)中反應;其后通過輸水管進入斜板沉淀池(8)，經沉淀的污泥通過排泥口(9)排出;上述處理的混合液通過輸水管(11)進入二氧化鈦光催化反應器(12)中，曝氣泵(13)提供曝;同時，給紫外燈(15)通電;混合液在二氧化鈦光催化反應器中處理后的水從取樣口(16)排出。該工藝簡單，易操作，投資與運行費用低，水的回收率高達95%以上。能去除污水中的懸浮物、油脂等有機物、細菌等微生物效果明顯，解決了傳統工藝中的二次污染問題。本發明的設備便于工業上的放大應用。

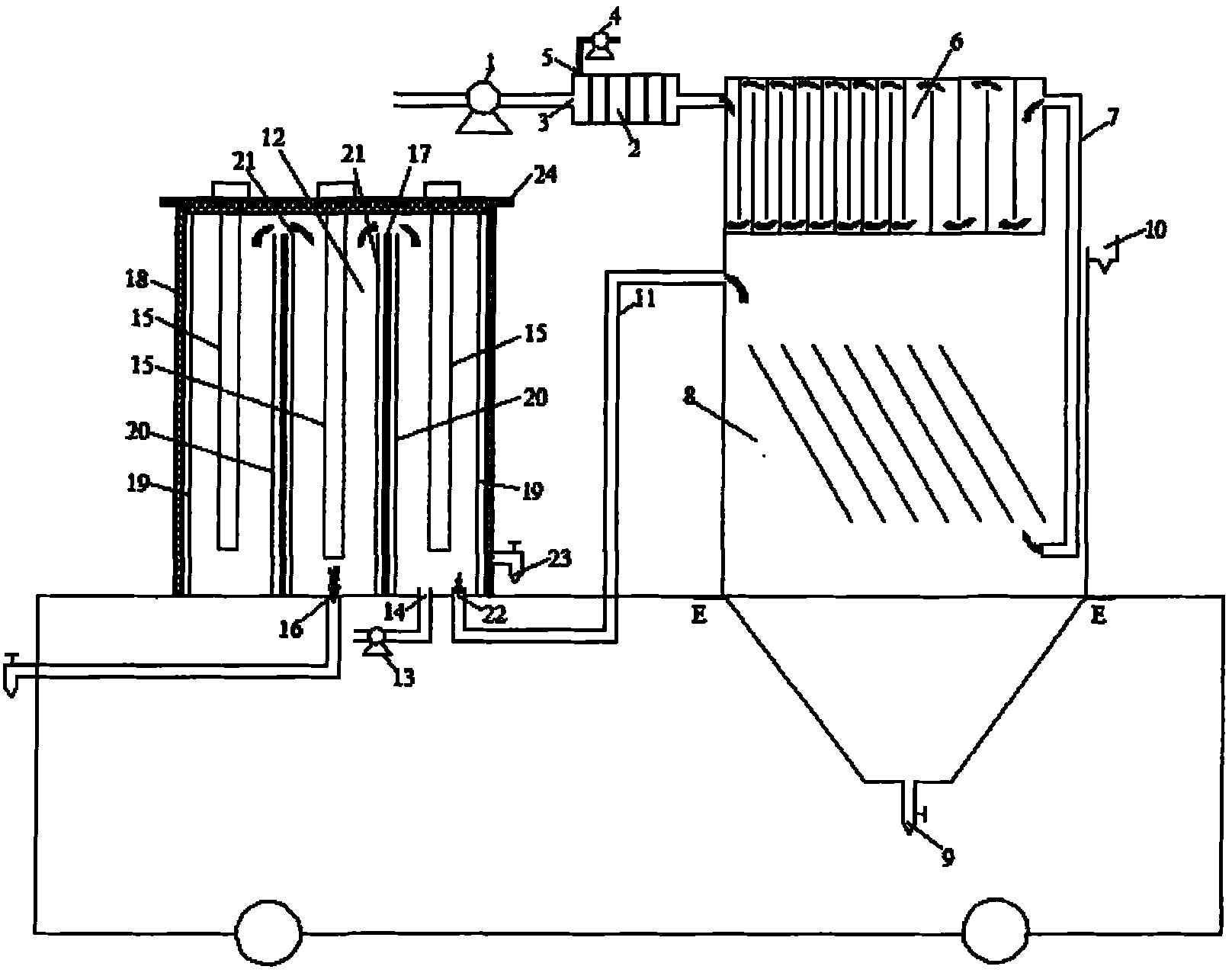

摘要附圖
權利要求書
1.一種難降解有機廢水的處理方法，其特征在于：該處理方法的步驟包括：
步驟一，進水泵(1)將難降解有機廢水從微孔靜態管道混合器(2)的前 端入口(3)抽入微孔靜態管道混合器(2)中，同時，投藥泵(4)在微孔靜態 管道混合器(2)的投藥口(5)處投加硫酸鋁水溶液，難降解有機廢水和硫酸 鋁水溶液在微孔靜態管道混合器(2)中充分混合，難降解有機廢水和硫酸鋁混 合液在微孔靜態管道混合器內的混合時間t1：
t1=V1/v
V1-微孔靜態管道混合器的體積;
v-系統流量;
步驟二，上述混合溶液進入隔板絮凝池(6)中反應，反應時間t2：
t2=V2/v
V2-隔板絮凝池的體積;
v-系統流量;
步驟三，經步驟二處理的混合液通過輸水管(7)進入斜板沉淀池(8)，沉 淀時間t3，沉淀污泥通過排泥口(9)排出，當沉淀污泥達到斜板沉淀池(8)的 E-E位置時，排泥一次，當進入斜板沉淀池(8)的混合液多于輸水管(11)輸 出混合液時，多余部分從溢流槽(10)溢出;
混合液在斜板沉淀池中的沉淀時間t3：
t3=V3/v
V3-斜板沉淀池的體積;
v-系統流量;
步驟四，經步驟三處理的混合液通過輸水管(11)進入二氧化鈦光催化反 應器(12)中，所需曝氣通過曝氣泵(13)從曝氣口(14)提供;曝氣的同時， 給紫外燈(15)通電;混合液在二氧化鈦光催化反應器(12)中的反應時間為 t4，處理后的難降解有機廢水從出水取樣口(16)排出;
t4=V4/v;
V4-光催化反應器的體積;
v-系統流量;
所述的二氧化鈦光催化反應器(12)為一內外兩層雙圓筒結構;內圓筒(17) 的內半徑R=D，D為紫外燈(15)的有效垂直照射距離;外圓筒(18)的內半 徑為內圓筒內半徑的3倍;外圓筒的高度比所用紫外燈的長度大D，而內圓筒 的高度則比外圓筒低1/2D～D;內外兩層雙圓筒同心，并共底;
第一負載型二氧化鈦不銹鋼網(19)圍繞在外圓筒的內壁上，第二負載型 二氧化鈦不銹鋼網(20)圍繞在內圓筒的外壁上和第三負載型二氧化鈦不銹鋼 網(21)圍繞在內圓筒的內壁上;
在內外兩層雙圓筒中間的的底面上設光催化反應器的進水口(22)和曝氣 口(14)，在內外兩層雙圓筒的中心設出水取樣口(16);在外圓筒的外部的下 部設進水取樣口(23);
反應器頂蓋(24)嵌在反應器上，在蓋的中心處布置一個紫外燈插孔(25)， 在半徑為R的圓周上，均勻布置3～8個紫外燈插孔，R為反應器頂蓋(24)外 圓半徑的2/3;
所述的微孔靜態管道混合器(2)包括：圓筒(26)及第一至第五擋板(27、 28、29、30、31);圓筒(26)兩端的中央設進水口(3)和出水口(32)，在第 一檔板(27)和微孔靜態管道混合器進水口(3)之間的圓筒正頂部1/2處，設 投藥口(5);第一至第五擋板(27、28、29、30、31)為圓盤形，圓盤外徑與 圓筒(26)的內徑相等，第一至第五擋板排列均勻的封閉焊接在圓筒(26)的 內壁上;
在第一擋板(27)、第三擋板(29)和第五擋板(31)正中央分別設置一個 孔直徑為d的微圓孔，v為系統流量，單位m3/s，使得 該混合液通過該微孔時流速達到1.2m/s～1.6m/s;在第二擋板(28)和第四擋板 (30)上設置3～8個孔直徑為d的微圓孔，微圓孔均勻分布在擋板1/2半徑的 同心圓周上，使得混合液經過微圓孔時的流速控制在0.2m/s～0.4m/s。
2.難降解有機廢水的處理所使用的二氧化鈦光催化反應器，其特征在于： 二氧化鈦光催化反應器(12)為一內外兩層雙圓筒結構;內圓筒(17)的內半 徑R=D，D為紫外燈(15)的有效垂直照射距離;外圓筒(18)的內半徑為內 圓筒內半徑的3倍;外圓筒的高度比所用紫外燈的長度大D，而內圓筒的高度 則比外圓筒低1/2D～D;內外兩層雙圓筒同心，并共底;
第一負載型二氧化鈦不銹鋼網(19)圍繞在外圓筒的內壁上，第二負載型 二氧化鈦不銹鋼網(20)圍繞在內圓筒的外壁上和第三負載型二氧化鈦不銹鋼 網(21)圍繞在內圓筒的內壁上;
在內外兩層雙圓筒中間的的底面上設光催化反應器的進水口(22)和曝氣 口(14)，在內外兩層雙圓筒的中心設出水取樣口(16);在外圓筒的外部的下 部設進水取樣口(23);
反應器頂蓋(24)嵌在反應器上，在蓋的中心處布置一個紫外燈插孔(25)， 在半徑為R的圓周上，均勻布置3～8個紫外燈插孔，R為反應器頂蓋(24)外 圓半徑的2/3。
3.根據權利要求2所述的二氧化鈦光催化反應器，其特征在于：紫外燈(15) 均選用10W～30W浸沒式紫外燈;
第一負載型二氧化鈦不銹鋼網(19)、第二負載型二氧化鈦不銹鋼網(20) 和第三負載型二氧化鈦不銹鋼網(21)均采用溶膠-凝膠法負載，所用不銹鋼絲 網目數為60目～100目。
4.難降解有機廢水的處理所使用的微孔靜態管道混合器，其特征在于：微 孔靜態管道混合器(2)包括：圓筒(26)及第一至第五擋板(27、28、29、30、 31);圓筒(26)兩端的中央設進水口(3)和出水口(32)，在第一檔板(27) 和微孔靜態管道混合器進水口(3)之間的圓筒正頂部1/2處，設投藥口(5); 第一至第五擋板(27、28、29、30、31)為圓盤形，圓盤外徑與圓筒(26)的 內徑相等，第一至第五擋板排列均勻的封閉焊接在圓筒(26)的內壁上;
在第一擋板(27)、第三擋板(29)和第五擋板(31)正中央分別設置一個 孔直徑為d的微圓孔，v為系統流量，單位m3/s，使得 該混合液通過該微孔時流速達到1.2m/s～1.6m/s;在第二擋板(28)和第四擋板 (30)上設置3～8個孔直徑為d的微圓孔，微圓孔均勻分布在擋板1/2半徑的 同心圓周上，使得混合液經過微圓孔時的流速控制在0.2m/s～0.4m/s。
說明書
一種難降解有機廢水的處理方法、光催化反應器及微孔靜態管道混合器
技術領域
本發明涉及一種利用混凝沉淀-光催化組合工藝處理難降解有機廢水以獲 得可循環再利用的方法、用于光催化降解廢水中有機物的光催化反應器以及用 于液液或固液混合的微孔靜態管道混合器。
背景技術
難降解有機有害廢水中主要污染物成分復雜，多為陰離子表面活性劑LAS、 油脂類、有機磷農藥、帶苯環有機物等。目前，傳統的有機有害廢水處理方法 主要以混凝-沉淀-活性炭吸附工藝，二級生物處理，或混凝-過濾-超濾工 藝，以達到國家排放和中水回用水質標準中對有機物排放的嚴格要求。
這些工藝流程復雜、設備多、占地大。其中，混凝-沉淀-活性炭吸附工藝 最佳投藥量達150mg/L～200mg/L、污泥量大、活性炭吸附設備再生等費用高， 且存在嚴重的二次污染問題;二級生物處理工藝生物菌種培養馴化困難、啟動 耗時、生物污泥泥量大。
光催化技術的產業化進程隨著光催化技術的發展而發展。它將促進環境光化 學的應用向縱深延伸，特別是水環境科學領域。目前，日本、美國、加拿大等 國家已嘗試把納米TiO2光催化反應器用于水處理中，產品和市場的范圍與規模 也越來越大。美國20世紀80年代末已規模性使用光催化反應器處理地下、地表 水中的三氯乙烯、四氯乙烯。日本90年代初開始采用LSEPRE處理自來水中的鐵、 錳，并大規模推廣于食品飲料工業。光催化反應器是消除水體中環境污染物的 優選處理系統，是光催化反應器工業應用的重點。美國的再生能源國家實驗室 (NREL)、圣地亞國家實驗室(SNL)、勞倫斯利弗莫爾國家實驗室(LLNL)最早建造 了工程規模的單軸PTR反應器，并應用于NREL附近Superfund site的地下水修復。 依據現場試驗數據，與其他處理方法相比，太陽能光催化法具有較大的成本降 低空間。馬德里已設計建造了歐洲第一座工業規模的光催化反應器示范工程。 該工程完全按照商業化的要求運行，為太陽能光催化技術完全實現工業化運行 提供了第一手資料。美國Michigan理工大學室外試驗采用固定床反應器利用太陽 光催化處理受污染地下水，其規模已達2044t/d，成本US$1.38/t，顯示出良好的 應用前景。
中國國內的供水水質不能令人滿意，優質飲用水及其處理設備市場廣闊，這 為新技術的發展提供了巨大空間。中國研究人員根據各自不同的設計思想，研 制了眾多的光催化反應器，由于中國光催化反應器的工業應用剛剛起步，與發 達國家尚有一定的差距。中國國內早期出現的光催化反應器是為在實驗室中進 行研究而設計的。近年來研制的光催化反應器開始逐漸走出實驗室向?qū)嵱没?工業化發展。到目前為止中國國內光催化反應器技術的工程化、產業化實例少 有報道。中國國內光催化技術研究正處于工業化前期階段。
中國現有的光催化反應器按光催化劑物理狀態可分為懸浮型光催化反應器 和負載型光催化反應器。懸浮型光催化反應器催化劑不能連續繼續使用且回收 非常困難，需經后續絮凝、沉淀、離心等方法回收，且懸浮的光催化反應劑阻 礙了紫外燈的照射深度，這使得懸浮型光催化反應器很難用于實際的水處理中 去。在光源的利用率和二氧化鈦的利用率上沒有一個很好的結合，且多以靜態 反應為主，給反應過程帶來了很大的不便。而采用動態反應的反應器又不能較 好的解決流體的短路流現象，因而導致出水的水質不夠穩定。
另外，中國現有靜態管道混合器結構復雜，當水質出現不夠理想時容易發 生堵塞現象。
發明內容
針對現有難降解有機有害廢水處理技術中存在的工藝流程復雜、設備多、 對難降解有機物處理效果不理想、存在嚴重的二次污染等問題，本發明提供一 種難降解有機有害廢水循環再利用的處理方法;針對現有光催化反應器及靜態 管道混合器的不足，本發明同時提出一種光催化反應器和微孔靜態管道混合器。
本發明的技術方案：
一種難降解有機廢水的處理方法，該處理方法的步驟包括：
步驟一，進水泵將難降解有機廢水從微孔靜態管道混合器的前端入口抽入 微孔靜態管道混合器中，同時，投藥泵在微孔靜態管道混合器的進藥口處投加 硫酸鋁水溶液，難降解有機廢水和硫酸鋁水溶液在微孔靜態管道混合器中充分 混合，難降解有機廢水和硫酸鋁混合液在微孔靜態管道混合器內的混合時間t1：
t1=V1/v
V1-微孔靜態管道混合器的體積。
v-系統流量。
步驟二，上述混合溶液進入隔板絮凝池中反應，難降解有機廢水和硫酸鋁 混合液在隔板絮凝池內混合時間t2。
t2=V2/v
V2-隔板絮凝池的體積。
v-系統流量。
步驟三，經步驟二處理的混合液通過輸水管進入斜板沉淀池的底部，沉淀 時間t3，沉淀污泥通過排泥口排出，當進入斜板沉淀池的混合液多于輸水管輸出 混合液時，多余部分從溢流槽溢出。在斜板沉淀池的沉淀時間t3：
t3=V3/v
V3-斜板沉淀池的體積。
v-系統流量。
步驟四，經步驟三處理的混合液通過輸水管進入二氧化鈦光催化反應器中， 所需曝氣通過曝氣泵從曝氣口提供;曝氣的同時，給紫外燈通電;混合液在二 氧化鈦光催化反應器中的反應時間為t4，處理后的水從取樣口排出。
t4=V4/v
V4-光催化反應器的體積。
v-系統流量。
難降解有機廢水的處理所使用的二氧化鈦光催化反應器，其二氧化鈦光催 化反應器為一內外兩層雙圓筒結構;內圓筒的內半徑R=D，D為紫外燈的有效 垂直照射距離;外圓筒的內半徑為內圓筒內半徑的3倍;外圓筒的高度比所用 紫外燈的長度大D，而內圓筒的高度則比外圓筒低1/2D～D;內外兩層雙圓筒 同心，并共底。
第一負載型二氧化鈦不銹鋼網圍繞在外圓筒的內壁上，第二負載型二氧化 鈦不銹鋼網圍繞在內圓筒的外壁上和第三負載型二氧化鈦不銹鋼網圍繞在內圓 筒的內壁上。
在內外兩層雙圓筒中間的的底面上設光催化反應器的進水口和曝氣口，在 內外兩層雙圓筒的中心設出水取樣口;在外圓筒的外部的下部設進水取樣口。
反應器頂蓋嵌在反應器上，在蓋的中心處布置一個紫外燈插孔，在半徑為R 的圓周上，均勻布置3～8個紫外燈插孔，R為反應器頂蓋外圓半徑的2/3。
難降解有機廢水的處理所使用的微孔靜態管道混合器包括：圓筒及第一至 第五擋板;圓筒兩端的中央設進水口和出水口，在第一檔板和微孔靜態管道混 合器進水口之間的圓筒正頂部1/2處設投藥口;第一至第五擋板為圓盤形，其外 徑與圓筒的內徑相等，第一至第五擋板排列均勻的封閉焊接在圓筒的內壁上。
在第一擋板、第三擋板和第五擋板正中央分別設置一個孔直徑為d的微圓 孔，v為系統流量，單位m3/s，使得該混合液通過該微 孔時流速達到1.2m/s～1.6m/s;在第二擋板和第四擋板上設置3～8個孔直徑為d 的微圓孔，微圓孔均勻分布在擋板1/2半徑的同心圓周上，使得混合液經過微圓 孔時的流速控制在0.2m/s～0.4m/s。
本發明和已有技術相比所具有的效果：
本發明工藝流程簡單，設備少，操作簡單易行，投資與運行費用低。該工藝 能夠有效地去除污水中的懸浮物、油脂等有機物、細菌等微生物，在光催化的 作用下能深度降解廢水中的各種有機物，由于光源采用的是浸沒式低功率紫外 消毒燈，處理后的水可直接循環再利用，無需消毒;光催化過程中，二氧化鈦 是以催化劑的形式存在，自身沒有消耗，作為一種廢水深度處理氧化技術，能 夠有效的將有機物，降解為小分子無機化合物，排出水體或以無害成分留在水 中，解決了傳統工藝中的二次污染問題。本發明水的回收率高達95%以上，大 大節約了水資源。
本發明的光催化反應器以動態反應設計，根據所用紫外燈在廢水中的有效 垂直照射距離來確定負載型二氧化鈦光催化反應器的形狀及負載型二氧化鈦的 放置位置，從而提高了二氧化鈦和光源的利用率;另外，通過控制進出水口位 置及內外兩圓柱的高程差來實現對水流路徑的有效約束，避免了水流的短路現 象，該光催化反應器結構簡單，便于工業上的放大設計和推廣。
本發明的微孔靜態管道混合器采用了脈沖原理，在通過控制每個擋板上微 孔數量和微孔孔徑來調節流體通過微孔時的流速，使得流體快慢交替的通過各 個擋板，并在微孔靜態管道混合器中形成劇烈的紊流現象，從而實現充分混合 的效果。該微孔靜態管道混合器結構簡單，設計加工方便，并且能夠很好的實 現液液混合及固液混合。
