申請日2010.07.21

　　公開(公告)日2010.11.24

　　IPC分類號C02F9/14; C02F3/34; C02F3/32

　　摘要

　　本發明公開了用于溢流雨污水就地消納的梯級生態控污結構，所述的溢流雨污水就地消納生態控污結構為岸邊式結構，設有梯級生態處理凈化系統，所述的溢流雨污水就地消納的梯級生態控污結構梯級系統之間利用一定比例透水磚構建銜接，所述的結構中溢流雨污水從入流到出流之間設有均勻布水承托層、生物攔截吸附填料、生態過濾填料、植物基質層和三角堰。本發明結構解決了過去溢流雨污水就地處理設施占地面積大、藥品消耗量大、能源成本高等缺陷。本發明結構簡單、構建成本低、無動力運行、維護操作方便、可長年使用、治污效果好，可使用于水環境污染控制的生態工程。

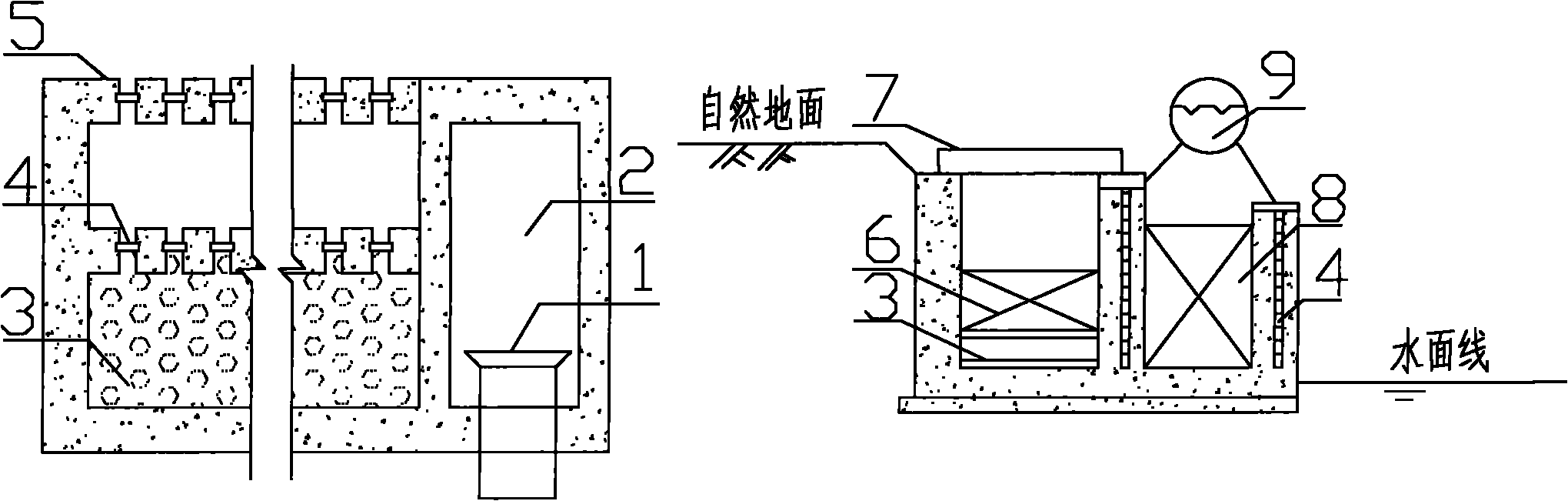

　　摘要附圖



　　權利要求書

　　1.溢流雨污水就地消納梯級生態控污結構包括均勻布水系統承托層、生物攔截吸附填料、生態過濾填料和植物基質層和三角堰，其特征是：結構由兩級組成，第一級底部設置均勻布水承托層，均勻布水承托層上方隨機堆放生物攔截吸附填料，在第一級結構頂部覆有植物基質層，第二級內按照粒徑從小到大的順序依次填放礫石與竹炭片，各級之間出水處設置三角堰，各級之間的連接面中透水面積占30%-40%，所述的結構布水承托層由廊道和鋼筋混凝土條縫板構成，所述的生物攔截吸附填料為中空的竹炭筒，所述的植物基質層為聚乙烯網板、土壤、植物所構成的結構表面。

　　2.根據權利要求1所述的新型溢流雨污水就地消納梯級生態控污結構，其特征是：所述透水部分是采用透水磚構建。

　　說明書

　　溢流雨污水就地消納梯級生態控污結構

　　技術領域

　　本發明涉及水環境污染控制的污水就地消納梯級生態控污結構，特別涉及溢流雨污水就地消納的生態控污結構。

　　背景技術

　　在本發明發明之前，現有的就地凈化溢流雨污水的技術和裝置或設施已經有不少，特別針對初期效應明顯的溢流雨污水，采用調蓄池儲存初期溢流雨水，投加混凝劑沉淀后排放或者在旱季時將其送入污水處理廠進行處理，達到控制溢流雨污水污染的目的。

　　但是，上述設施一般由多個結構部分組成增加了占地面積，由于許多城市河道周圍空間有限，不利于溢流雨污水集約化處理。同時混凝過程需要混凝劑等藥劑、系統依靠電能運行均增加了凈化成本，而且結構較復雜造價較高，由于此類裝置屬于純工程措施，沒有和周圍環境進行有效融合，景觀協調性較差。

　　發明內容

　　本發明的目的就在于克服上述缺陷，為削減溢流雨污水中高濃度的污染負荷實現水質就地凈化，解決溢流雨污水就地消納生態控污的限制瓶頸，提出了溢流雨污水就地消納梯級生態控污結構。

　　本發明解決其技術問題所采用的技術方案是：

　　溢流雨污水就地消納梯級生態控污結構為岸邊式結構，所述溢流雨污水就地消納梯級生態控污結構設有梯級生態處理凈化系統，各梯級系統之間利用透水磚構建銜接，其占連接墻面積30%-40%，溢流雨污水就地消納梯級生態控污結構由兩級組成，第一級底部設置均勻布水承托層，承托層上方隨機堆放生物攔截吸附填料，在第一級結構頂部覆有植物基質層，第二級內按照粒徑從小到大的順序依次填放礫石與竹炭片，各級之間出水處設置三角堰。

　　所述的結構設置的均勻布水承托層為廊道和鋼筋混凝土條縫板;

　　所述的生物攔截吸附填料為中空的竹炭筒;

　　所述的生態過濾填料為不同級配的礫石、竹炭片等;

　　所述的植物基質層為聚乙烯網板、土壤、植物所構成的結構表面。

　　發明優點

　　與現有處理技術相比，本發明的優點和效果在于通過溢流雨污水就地消納梯級生態控污結構，有效的利用了溢流口、河道周圍的有效空間，設置梯級生態攔污系統，解決了過去溢流污水處理構筑物占地較大的缺陷，利用高程實現無動力自動凈化削減了能耗，串聯的梯級系統內的竹炭筒填料、生態過濾填料不僅能有效的削減SS濃度，同時為微生物的穩定附著創造條件，削減溢流雨污水中的氮、磷等營養鹽污染物。在系統表面上種植植物不僅能美化環境而且能加強攔污系統對溢流雨污水的凈化，系統連接使用的透水磚能在旱季時保持系統內水路通暢、維持生態攔污系統內的微生物存活。

　　而本發明的結構簡單，構建成本低，維護操作方便，無動力運行、可長年使用、治污效果好。
