申請日2010.07.21
公開(公告)日2011.01.05
IPC分類號C02F9/14; C02F3/34; C02F3/32
摘要
本發明提出一種溢流雨污水就地生態消納技術的通用設計方法，包括下列步驟：1.計算溢流雨污水的水量和水質，具體是依據降水資料、地形資料、污染物資料等基礎資料，利用SWMM軟件建立設計區域產匯流、溢流計算模型優化;2.調節井、均勻布水系統設計：所述的調節井底部與均勻布水系統配水廊道相連，所述均勻布水系統由配水廊道和鋼筋混凝土條縫式的小阻力配水系統組成;3.生態控污填料選擇與設計：所述的生態控污填料采用由竹炭筒制成的短管攔截填料，凈化性能特征值由現場試驗確定;4.生態控污構筑物結構設計，本發明適用于各種溢流雨污水就地生態消納的設計。

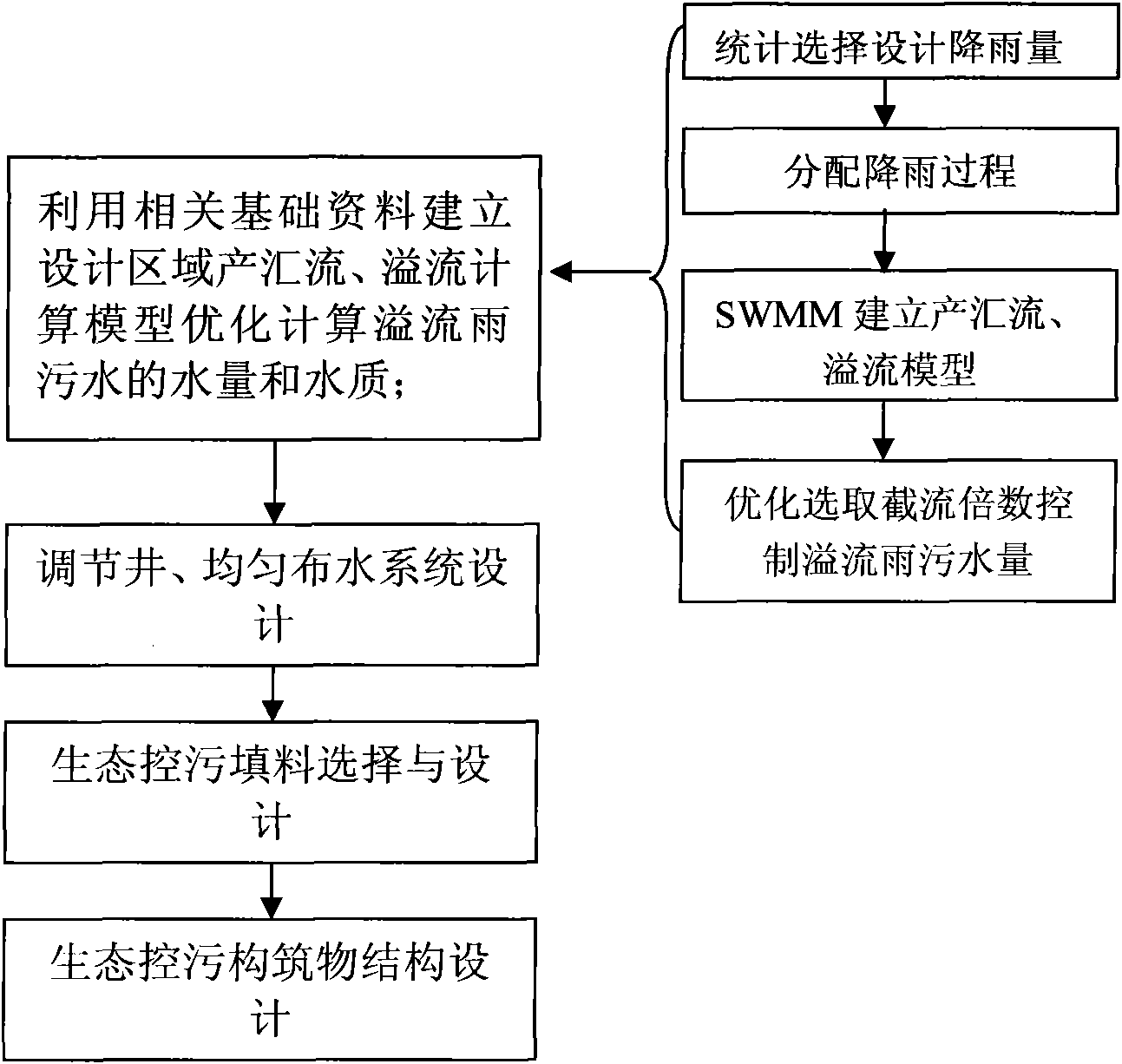

摘要附圖
權利要求書
1.溢流雨污水就地生態消納技術通用設計方法，其特征在于：該設計方法包括下列步驟：
第一步：計算溢流雨污水的水量和水質，具體是依據設計降水、用地類型及比例、匯水面排水方向、初損量、滲透模型參數、蒸發量、地表坡度、粗糙度、管道參數、清掃排污效率與周期、污染物累積模型及參數、雨天沖刷模型參數及降雨背景濃度與節點污染物入流值等基礎資料，利用SWMM軟件建立設計區域產匯流、溢流計算模型計算;
第二步：調節井、均勻布水系統設計;
a.所述的調節井底部與均勻布水系統配水廊道相連，
b.所述的調節井容積特征值為1/10～1/20V溢流量，
c.所述的均勻布水系統由配水廊道和鋼筋混凝土條縫式的小阻力配水系統組成，條縫寬為3-5mm，
d.所述的調節井頂部高程高于梯級生態控污構筑物0.5～0.8m，
第三步：生態控污填料選擇與設計;
a.所述的生態控污填料采用由竹炭筒制成的短管攔截填料，
b.所述的生態控污填料層上水深取0.2～0.4m，
第四步：生態控污構筑物結構設計;
a.所述的生態控污構筑物形式采用梯級結構，
b.所述的生態控污構筑物的容積由調蓄量、與施工地形條件控制，特征值有1/4V溢流量、1/3V溢流量、1/2V溢流量。
2.根據權利要求1所述的溢流雨污水就地生態消納技術通用設計方法，其特征在于：設計降水的選取流程如下：
(一)以最短無雨時間間隔24h作為分界，劃分降雨事件次數;
(二)統計計算區域近50年降雨事件，選擇大于2mm的所有降雨;
(三)將降雨事件的數值隔一定的距離分組，并統計各組值出現的次數;
(四)統計各組值相應的頻率和累積頻率，確保有接近統計特征值50%、75%、90%的組;
(五)根據溢流雨污水排放水體的環境容量確定累積頻率，水體環境容量較大的選取較小的累積頻率50%、水體環境容量較小的選擇較大的累積頻率90%;
(六)累積發生頻率所對應組的取值范圍上限即為設計所對應的降雨量值;
(七)采用Keifer-Chu雨型(芝加哥雨型)對該重現期下的降雨過程進行1h時程分配。
3.根據權利要求1所述的溢流雨污水就地生態消納技術通用設計方法，其特征在于：通過控制截流倍數優化控制溢流量與溢流雨污水的污染負荷，截流倍數特征值有2、3、4及截流堰高=1/2·d入流管。
4.根據權利要求1所述的溢流雨污水就地生態消納技術通用設計方法，其特征在于：生態攔污填料長度特征值為5-10cm，直徑特征值為30-50mm。
5.根據權利要求1所述的溢流雨污水就地生態消納技術通用設計方法，其特征在于：生態控污構筑物的透水部分利用可控速率的透水磚構建，構筑物透水面積占總面積的特征值取30%-40%。
6.根據權利要求1所述的溢流雨污水就地生態消納技術通用設計方法，其特征在于：經過梯級生態就地消納構筑物每一級凈化后的污水通過高為5cm的等腰直角三角堰排放。
說明書
溢流雨污水就地生態消納技術通用設計方法
技術領域
本發明涉及污水就地生態消納技術通用設計方法，特別涉及溢流雨污水就地消納通用涉及方法。
背景技術
我國大部分城市采用截流式合流制排水系統。暴雨和融雪季節時包含旱季污水污染物、地表徑流沖刷顆粒和管道腐爛底泥的溢流雨污水，水質狀況十分惡劣。溢流雨污水除了有高污染性之外還有不連續性、不均勻性、突發性等特點，不經處理直接排放不僅對水環境、水生物會造成嚴重危害而且威脅人類健康、影響“人水和諧”城市的構建，同時制約城市的經濟與可持續發展。因此對溢流雨污水污染進行有效控制，對還原水體的多重功能具有非常重要的現實意義。
溢流雨污水污染控制技術中由于溢流量無法較為科學、準確的確定，溢流雨污水發生的不連續特性無法有效的克服，溢流雨污水就地生態消納技術設計十分困難，這是造成溢流雨污水就地生態消納技術一直以來得不到普及應用的主要原因。目前溢流雨污水控制主要是傳統的物理化學方法，如快速混凝沉淀法，溢流雨污水生態就地消納技術設計較為少有，傳統設計基本上是依靠個人經驗、直覺設計、占地不合理、凈化效果難以保證，設計結果往往不是最優。
發明內容
本發明的目的是提出一種溢流雨污水就地生態消納技術通用設計方法。
本發明設計方法包括下列步驟：
第一步：計算溢流雨污水的水量和水質，具體是依據設計降水、用地類型及比例、匯水面排水方向、初損量、滲透模型參數、蒸發量、地表坡度、粗糙度、管道參數、清掃排污效率與周期、污染物累積模型及參數、雨天沖刷模型參數及降雨背景濃度與節點污染物入流值等基礎資料，利用SWMM軟件建立設計區域產匯流、溢流計算模型計算;
第二步：調節井、均勻布水系統設計;
第三步：生態控污填料選擇與設計;
第四步：生態控污構筑物結構設計。
上述步驟一中設計降水的確定流程如下：
(一)以最短無雨時間間隔24h作為分界，劃分降雨事件次數;
(二)統計計算區域近50年降雨事件，選擇大于2mm的所有降雨;
(三)將降雨事件的數值隔一定的距離分組，并擁擠各組值出現的次數;
(四)統計各組值相應的頻率和累積頻率，確保有接近統計特征值50%、75%、90%的組;
(五)根據溢流雨污水排放水體的環境容量確定累積頻率，水體環境容量較大的選取較小的累積頻率50%、水體環境容量較小的選擇較大的累積頻率90%;
(六)累積發生頻率所對應組的取值范圍上限即為設計所對應的降雨量值。
(七)核算設計降雨量值對應于暴雨強度公式中的降雨重現期后采用Keifer-Chu雨型(芝加哥雨型)對該重現期下的降雨過程進行1h時程分配。
設計降雨過程分配完畢后將其與用地類型及比例、匯水面排水方向、初損量、滲透模型參數、蒸發量、地表坡度、粗糙度、管道參數、清掃排污效率與周期、污染物累積模型及參數、雨天沖刷模型參數及降雨背景濃度與節點污染物入流值等資料輸入SWMM中建立產匯流、溢流模型，模擬不同截流倍數2、3、4及截流堰高=1/2·d入流管條件下，溢流雨污水產生量及污染負荷量，根據受納水體環境容量選取合適的截留倍數。
步驟二中的調節井連接配水廊道，它的主要作用混合溢流雨污水，調節溢流水量的不均勻性，取1/10～1/20V溢流量，均勻布水系統采用格柵式小阻力配水系統-鋼筋混凝土條縫式，條縫寬為3～5mm，調節井頂部高程高于梯級生態控污結構物0.5-0.8m。
步驟三的生態控污填料設計流程如下：
所述的生態控污填料為竹炭材料制成的短管填料，其短管填料長度為5-10cm，直徑為30-50mm，利用短管填料的截留、吸附以及附著生長在短管填料表面的微生物對溢流雨污水綜合凈化。生態控污填料層上水深取0.2-0.4m。生態控污填料的用量m用以下公式計算：
m=f·(COD實-COD標)·Q·T.......................................(1)
m-竹炭筒用量(m3);
f-COD平均去除負荷(g·m-3·h-1);
COD實-溢流過程COD平均實測濃度(mg/L);
COD標-預期達到的處理濃度(mg/L);
Q-平均流量(m3/s);
T-停留時間。
COD實的確定方法有以下兩種：①模擬溢流污染負荷與實測溢流污染負荷求平均;②參考相關文獻對類似區域的實測值。
步驟四的設計流程如下
溢流雨污水就地生態消納控污構筑物采用梯級處理結構，沿河構建，受納水體環境容量較小的選用較大的池容參數，較大的選擇較小的池容，參數取值為1/4V溢流量、1/3V溢流量、1/2V溢流量，大于設計容積的經過簡單混合由調節井排入河道。
就地消納構筑物透水部分利用透水磚構建，為了保證結構穩定，梯級構筑物中透水部分占總面積為30%-40%，在降雨間隔期在梯級構筑物中的溢流雨污水通過透水磚緩慢的進入受納水體，其透水性能與兩場降雨的時間間隔決定了上式中的停留時間T。
T的計算方法如下：
式中：t1-降雨事件間隔/(h)
t2-滲透發生時長/(h)
Q-梯級攔污系統中的水量/(m3)
D-生態透水磚的厚度/(m)
A-生態透水磚的面積/(m2)
h-系統內外水頭差/(m)
KT-生態透水磚透水系數
當降雨間隔小于24h時，T取t1;當大于24h時，T取t2。生態透水系數由工程需求控制，在南方雨水較多區域選用較高透水系數，北方雨水偏少區域采用較低透水系數。
經過梯級生態就地消納構筑物每一級凈化后的污水通過高為5cm的等腰直角三角堰排放。
