　　摘要

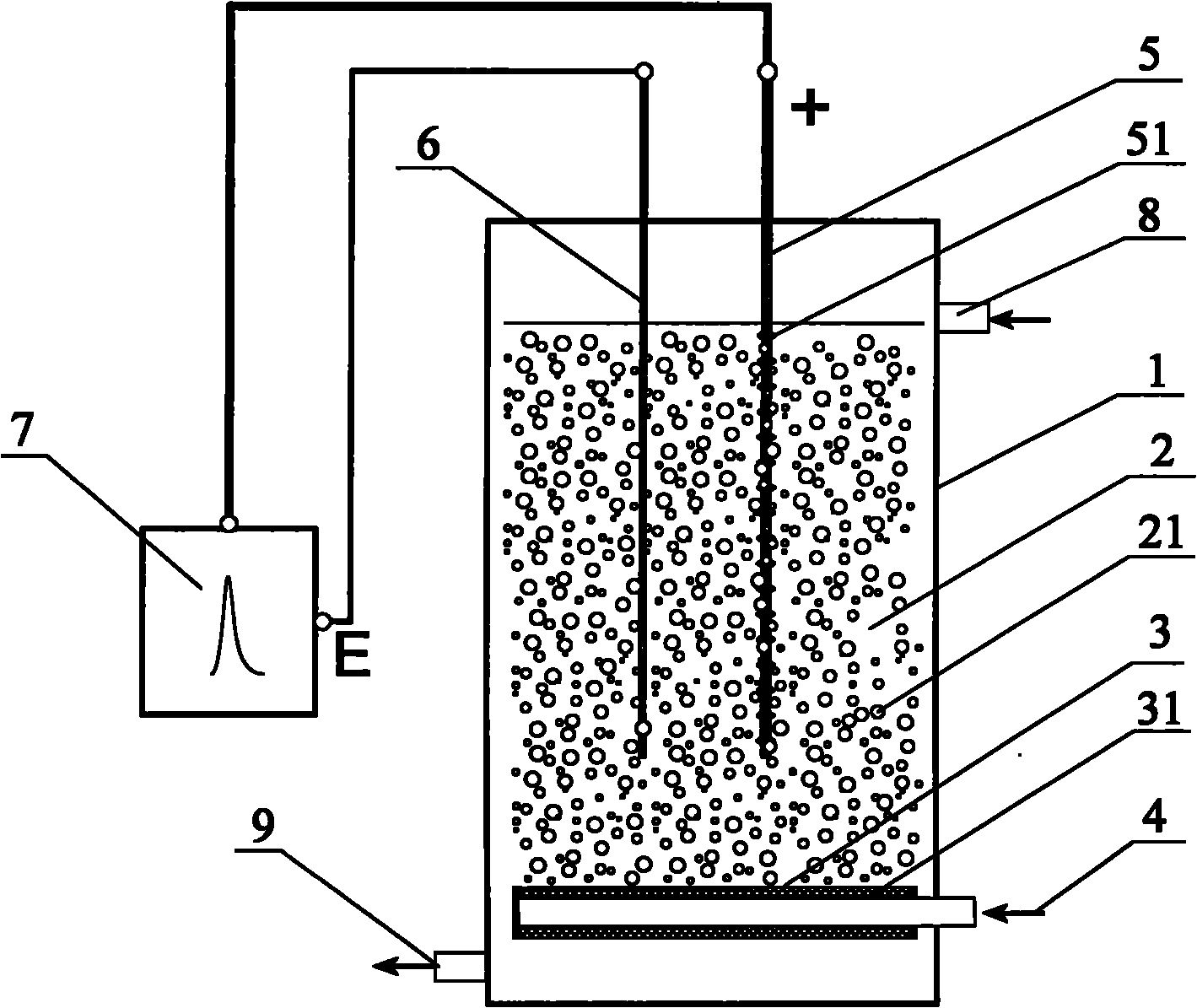

　　本發明公開了一種低溫等離子體與空氣氧化相結合的水處理裝置。該裝置包括：反應容器、氧化裝置和放電裝置，其中：所述氧化裝置置于所述反應容器的底部，用于在所述反應容器內形成氣泡，用以提高氧與水的傳質;所述放電裝置包括置于所述反應容器內的電極和電源，所述電極通過放電產生自由基、臭氧及紫外光在水中引發有氧參與的鏈反應。本發明使空氣通過氧化裝置向廢水中鼓入氣體，并在水溶液中形成微小氣泡，在氣泡運動過程中，實現氧與水之間的傳質。在等離子體作用下強化與水中污染物的氧化反應，水中污染物被降解，達到凈化目的。

　　摘要附圖



　　權利要求書

　　1.一種低溫等離子體與空氣氧化相結合的水處理裝置，其特征在于，包括反應容器、氧化裝置和放電裝置，其中：

　　所述氧化裝置置于所述反應容器的底部，用于在所述反應容器內形成氣泡，用以提高氧與水的傳質;所述放電裝置包括置于所述反應容器內的電極和電源，所述電極通過放電產生自由基、臭氧及紫外光在水中引發有氧參與的鏈反應。

　　2.根據權利要求1所述的水處理裝置，其特征在于，

　　所述氧化裝置為氣體分散器，所述氣體分散器的外壁遍布孔隙，一端設置有氣體入口，氣體通過所述氣體入口進入所述氣體分散器后，通過所述孔隙向所述反應容器中鼓入氣體，以在反應器的水溶液中形成氣泡，用以進行氧與水之間的傳質。

　　3.根據權利要求2所述的水處理裝置，其特征在于，

　　所述放電裝置的電極包括放電電極和接地極，所述放電電極和接地極置于所述氣體分散器的上部，并且，所述放電電極包含多個放電尖端。

　　4.根據權利要求3所述的水處理裝置，其特征在于，

　　所述電源為脈沖電源，用于在所述放電電極和所述接地電極之間施加脈沖電壓，當脈沖電壓達到一定值時，在放電電極的尖端與接地極之間產生等離子體電暈放電。

　　5.根據權利要求4所述的水處理裝置，其特征在于，

　　所述脈沖電源脈寬小于200納秒，脈沖上升前沿小于50納秒。

　　6.根據權利要求4所述的水處理裝置，其特征在于，所述氣體分散器外壁的孔徑為1～3000微米。

　　7.根據權利要求1所述的水處理裝置，其特征在于，所述裝置包括一組或多組由所述放電電極和接地極組成的電極。

　　8.根據權利要求2所述的水處理裝置，其特征在于，所述氣體分散器為一個或多個。

　　9.根據權利要求1至7中任一項所述的水處理裝置，其特征在于，所述氣體為空氣。

　　說明書

　　低溫等離子體與空氣氧化相結合的水處理裝置

　　技術領域

　　本發明涉及環保技術的廢水處理和水質凈化領域，尤其涉及一種低溫等離子體與空氣氧化相結合的水處理裝置。

　　背景技術

　　在多數情況下，廢水的處理是去除水中混入的有機物，衡量水質狀況和有機物含量的主要技術指標是pH、CODcr、BOD5、SS、動植物油、色度、氨氮、磷酸鹽等。傳統的經濟而有效的方法是生物處理法，利用生物細菌的作用，將水中有機物轉化成CO2或CH4排出。

　　低溫等離子體廢水處理技術是一種新開發的高級氧化技術，兼具高能電子輻射、臭氧氧化、紫外光分解等三種作用于一體的廢水處理技術。研究表明，高能電子輻射法、臭氧氧化法、紫外光分解法等三種方法協同作用時，處理效果優于各方法的單獨作用。作用特點是：

　　1)高能電子作用。通過放電產生的大量的等離子體中高能電子與廢水分子(原子)發生非彈性碰撞，將能量轉化為基態分子的內能，發生激發、離解和電離等一系列過程，使廢水處于活化狀態。一方面打開廢水分子鍵，生成一些單質原子或單原子分子;另一方面產生大量的游離氧、自由基和臭氧等活性基團。由這些單原子分子、游離氧、自由基和臭氧等組成的活性粒子所引起的化學反應，最終將廢水中的復雜大分子污染物轉變?yōu)楹?jiǎn)單小分子安全物質，或使廢水中的有毒有害物質變成無毒無害物質或低毒低害物質，從而使污染物得以降解去除。

　　2)臭氧氧化作用。臭氧的標準氧化還原電位為2.07V，是一種僅次于氟(標準氧化還原電位為2.87V)的理想強氧化劑。臭氧在水中時發生氧化反應，其氧化途徑可由臭氧直接氧化某些有機物，也可由其分解產生的中間產物HO·自由基氧化有機物。HO·自由基的標準氧化還原電位為2.80V，其氧化能力幾乎與氟相當，它容易攻擊高電子云密度的有機分子部位，形成易氧化的中間產物。容易加在有機分子碳雙鍵上，脫去有機分子上的一個氫，形成R·自由基，R·自由基又被水中溶解氧進一步氧化成ROO·自由基，ROO·自由基再發生一系列的反應，使水中污染物氧化和分解，起到脫色、除臭、殺菌、防垢、滅藻、病毒滅活、除酚、除氰及無機物等有毒有害物質，降低水中BOD和COD，分解水中殘存洗滌劑和有機氯型農藥等作用。當污染物為有機物質時，最終降解產物為二氧化碳和水。當污染物為無機物質時，最終被氧化成不溶于水的氧化物后除去。

　　3)紫外光分解作用。在放電過程中產生的紫外光一方面可單獨分解有毒有害物質，另一方面和臭氧聯合作用分解有毒有害物質。其單獨作用原理是有毒有害物的分子吸收光子后進入激發態，激發態分子返回基態時吸收的能量使其分子鍵斷裂，生成相應的游離基或離子。這些游離基或離子易與溶解氧或水分子反應生成新的物質而被除去。有機物分子能否被光分解取決于其鍵能和光子的能量。對于大部分有機物來說，光解的有效波長應小于300nm。因此紫外光分解有機物存在局限性。但和臭氧聯合使用時，無論是在氧化能力還是在氧化速度上，都遠遠超過紫外光分解或臭氧單獨使用所達到的效果。

　　發明內容

　　本發明的目的在于提供一種低溫等離子體與空氣氧化相結合的水處理裝置。

　　本發明公開了一種低溫等離子體與空氣氧化相結合的水處理裝置，包括反應容器、氧化裝置和放電裝置，其中：所述氧化裝置置于所述反應容器的底部，用于在所述反應容器內形成氣泡，用以提高氧與水的傳質;所述放電裝置包括置于所述反應容器內的電極和電源，所述電極通過放電產生自由基、臭氧及紫外光在水中引發有氧參與的鏈反應。

　　上述水處理裝置，優選所述氧化裝置為氣體分散器，所述氣體分散器的外壁遍布孔隙，一端設置有氣體入口，氣體通過所述氣體入口進入所述氣體分散器后，通過所述孔隙向所述反應容器中鼓入氣體，以在反應器的水溶液中形成氣泡，用以進行氧與水之間的傳質。

　　上述水處理裝置，優選所述放電裝置的電極包括放電電極和接地極，所述放電電極和接地極置于所述氣體分散器的上部，并且，所述放電電極包含多個放電尖端。

　　上述水處理裝置，優選所述電源為脈沖電源，用于在所述放電電極和所述接地電極之間施加脈沖電壓，當脈沖電壓達到一定值時，在放電電極的尖端與接地極之間產生等離子體電暈放電。

　　上述水處理裝置，優選所述脈沖電源脈寬小于200納秒，脈沖上升前沿小于50納秒。

　　上述水處理裝置，優選所述氣體分散器外壁的孔徑為1～3000微米。

　　上述水處理裝置，優選所述裝置包括一組或多組由所述放電電極和接地極組成的電極。

　　上述水處理裝置，優選所述氣體分散器為一個或多個。

　　上述水處理裝置，優選所述氣體為空氣。

　　相對于現有技術而言，本發明使空氣通過氧化裝置向廢水中鼓入氣體，并在水溶液中形成微小氣泡，在氣泡運動過程中，實現氧與水之間的傳質。在等離子體作用下強化與水中污染物的氧化反應，水中污染物被降解，達到凈化目的。
