申請日2010.07.19

　　公開(公告)日2010.12.15

　　IPC分類號C02F11/12

　　摘要

　　本發明公開一種污泥干化回轉窯停留時間的調整裝置及污泥干化回轉窯，該裝置包括：整體底座、前制動式鉸鏈、前支架、后支架、后制動式鉸鏈和液壓支撐高度調節裝置;所述整體底座設置在前制動式鉸鏈和后制動式鉸鏈上;所述前制動式鉸鏈設置在前支架上，后制動式鉸鏈設置在后支架上;所述后制動式鉸鏈與所述液壓支撐高度調節裝置連接，通過所述液壓支撐高度調節裝置能調節后制動式鉸鏈的高度，來調節后制動式鉸鏈上的整體底座一側的高度改變整體底座在水平方向的傾角。通過液壓支撐高度調節裝置調整整體底座的水平角度，改變其上回轉窯內污泥的停留時間，調整干化效果。

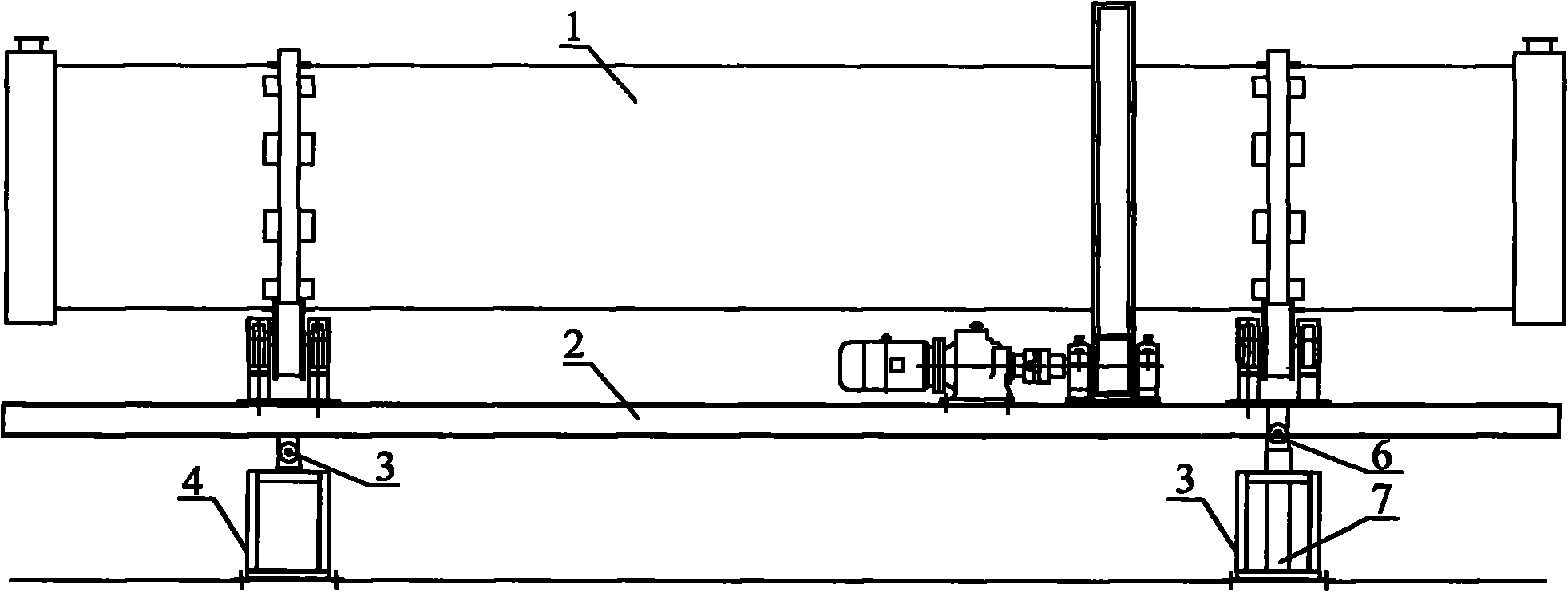

　　摘要附圖



　　權利要求書

　　1.一種污泥干化回轉窯停留時間的調整裝置，其特征在于，該裝置包括：整體底座(2)、前制動式鉸鏈(3)、前支架(4)、后支架(5)、后制動式鉸鏈(6)和液壓支撐高度調節裝置;

　　所述整體底座(2)設置在前制動式鉸鏈(3)和后制動式鉸鏈(6)上;所述前制動式鉸鏈(3)設置在前支架(5)上，所述后制動式鉸鏈(6)設置在后支架(5)上;所述后制動式鉸鏈(6)與所述液壓支撐高度調節裝置連接，通過所述液壓支撐高度調節裝置能調節后制動式鉸鏈(6)的高度，來調節后制動式鉸鏈(6)上的整體底座(2)一側的高度改變整體底座(2)在水平方向的傾角。

　　2.根據權利要求1所述的污泥干化回轉窯停留時間的調整裝置，其特征在于：所述的液壓支撐高度調節裝置包括：

　　電動液壓桿(7)、液壓管道(8)和液壓箱(9);

　　所述液壓箱(9)通過液壓管道(8)與電動液壓桿(7)連接，所述電動液壓桿(7)的支撐端用于支撐所述后支架(5)上的后制動式鉸鏈(6)。

　　3.根據權利要求2所述的污泥干化回轉窯停留時間的調整裝置，其特征在于：所述電動液壓桿(7)的升起或回縮的高度小于等于800mm。

　　4.根據權利要求2所述的污泥干化回轉窯停留時間的調整裝置，其特征在于：所述電動液壓桿(2)的起重力大于所述后制動式鉸鏈(6)上支撐的回轉窯的自重的1.25倍。

　　5.根據權利要求2所述的污泥干化回轉窯停留時間的調整裝置，其特征在于：所述前制動式鉸鏈(3)與整體底座(2)之間活動連接，整體底座(2)能沿與前制動式鉸鏈(3)的連接處轉動。

　　6.根據權利要求1所述的污泥干化回轉窯停留時間的調整裝置，其特征在于：所述前、后制動式鉸鏈(3)、(6)結構一致，均由座體和軸承構成，軸承設置在座體內，座體上對應軸承處設有通孔，通孔內安裝制動軸承用的頂絲。

　　7.一種污泥干化回轉窯，其特征在于，包括：

　　回轉窯(1)和停留時間的調整裝置;其中，所述停留時間的調整裝置采用權利要求1～6任一項所述的污泥干化回轉窯停留時間的調整裝置;

　　所述回轉窯(1)設置在所述停留時間的調整裝置的整體底座(2)上;通過所述停留時間的調整裝置的液壓支撐高度調節裝置能調節后制動式鉸鏈(6)的高度，來調節后制動式鉸鏈(6)上的整體底座(2)一側及整體底座(2)上設置的回轉窯(1)一側的高度改變回轉窯(1)在水平方向的傾角。

　　8.根據權利要求7所述的污泥干化回轉窯，其特征在于：所述回轉窯(1)包括：窯體和回轉驅動裝置;

　　所述窯體設置在回轉驅動裝置中，在回轉驅動裝置驅動下窯體能進行回轉運動，回轉驅動裝置固定設置在在所述停留時間的調整裝置的整體底座(2)上。

　　9.根據權利要求7所述的污泥干化回轉窯，其特征在于：所述回轉驅動裝置由兩組回轉驅動器構成;

　　每組回轉驅動器由驅動裝置、兩個回轉驅動輪、抱箍構件和多個滾輪構成;

　　承托窯體的兩個回轉驅動輪間隔設置，抱住窯體的抱箍構件設置在兩個回轉驅動輪上方，抱箍構件內壁與所抱住的窯體外壁之間設置多個滾輪;

　　所述驅動裝置經傳動部件與回轉驅動輪連接。

　　所述的回轉窯安裝于整體底座上;整個回轉窯的動、靜荷載通過整體底座主要集中在安裝于前支架上的前制動式鉸鏈與安裝于后支架上的后制動式鉸鏈;

　　所述的回轉窯底座為整體鋼結構，將回轉窯的承載力均勻分配給底座上;

　　所述的前活動鉸鏈是以中心軸轉動的固定支點的可旋轉式關節軸承;軸承的軸心與回轉窯底座相連，軸承外套與前鉸鏈相連;

　　所述的后活動鉸鏈是以中心軸轉動的固定支點的可旋轉關節軸承;軸承的軸心與回轉窯底座相連，軸承外套通過電動液壓桿與后鉸鏈相連。

　　說明書

　　污泥干化回轉窯停留時間的調整裝置及污泥干化回轉窯

　　技術領域

　　本發明涉及回轉窯停留時間的調整裝置，尤其涉及一種污泥干化回轉窯停留時間的調整裝置及污泥干化回轉窯。

　　背景技術

　　回轉窯普遍用于礦山、水泥、化工等行業，近幾年來在市政污泥干化處理領域也有了一定的應用�，F(xiàn)有用于污泥干化處理的回轉窯一般長度在10～15米，使用時一般采用固定角度安裝，窯體的傾角在3～5°范圍內，一般采用變頻電機或無級變速器進行調節回轉窯的轉速，進而改變回轉窯內物料的停留時間。這種傳統的調整方式需要設置價格昂貴的變頻器或無極變速器等設備，并且調整范圍較窄，一般0～3r/min。但是，我國現有市政污水處理廠產生的脫水污泥的含水率及性狀，隨著季節、水廠運行參數的變化而變化，出泥含水率變化范圍較大，從75%～85%左右，而傳統的回轉窯不能很好的適應此變化，往往出現污泥干化效果不佳的現象。

　　發明內容

　　本發明實施例提供了一種污泥干化回轉窯停留時間的調整裝置及污泥干化回轉窯，可以方便的調整回轉窯整體底座的傾斜角度，從而調整回轉窯內物料的停留時間，最終影響污泥干化的效果。該裝置停留時間的調節范圍較傳統方式增大1倍，且結構簡單，節能節電。

　　本發明的目的是通過下述技術方案實現的：

　　本發明實施例提供一種污泥干化回轉窯停留時間的調整裝置，該裝置包括：整體底座、前制動式鉸鏈、前支架、后支架、后制動式鉸鏈和液壓支撐高度調節裝置;

　　所述整體底座設置在前制動式鉸鏈和后制動式鉸鏈上;所述前制動式鉸鏈設置在前支架上，所述后制動式鉸鏈設置在后支架上;所述后制動式鉸鏈與所述液壓支撐高度調節裝置連接，通過所述液壓支撐高度調節裝置能調節后制動式鉸鏈的高度，來調節后制動式鉸鏈上的整體底座一側的高度改變整體底座在水平方向的傾角。

　　本發明實施例還提供一種污泥干化回轉窯，包括：

　　回轉窯和停留時間的調整裝置;其中，所述停留時間的調整裝置采用上述的污泥干化回轉窯停留時間的調整裝置;

　　所述回轉窯設置在所述停留時間的調整裝置的整體底座上;通過所述停留時間的調整裝置的液壓支撐高度調節裝置能調節后制動式鉸鏈的高度，來調節后制動式鉸鏈上的整體底座一側及整體底座上設置的回轉窯一側的高度改變回轉窯在水平方向的傾角。

　　由上述本發明實施例提供的技術方案可以看出，本發明實施例中通過前、后制動式鉸鏈，前、后支架和液壓支撐高度調節裝置組成的調整回轉窯內污泥停留時間的調整裝置，該裝置通過液壓支撐高度調節裝置改變后支架上的后制動式鉸鏈的高度，進而改變整體底座的傾斜角度，最終調整了整體底座上的回轉窯內物料的停留時間，影響干化效果。該裝置結構簡單、不需單獨配備復雜的動力設備，安全可靠，節能節電，可以很好的解決現有處理污泥的回轉窯因窯體高度無法調節，從而無法調整窯體內污泥物料的停留時間，無法保證干化效果的缺點和不足。
