申請日2010.07.21
公開(公告)日2011.03.23
IPC分類號C02F9/14
摘要
本實用新型公開一種用于處理小城鎮生活污水的處理系統，屬污水處理領域。該系統包括：預處理區、生物強化處理區和后處理區;所述預處理區依次與生物強化處理區和后處理區連接;所述預處理區由攔污設備和初沉池連接而成，攔污設備設有引入處理污水的進水口;所述生物強化處理區設有生物處理設備;所述后處理區由二沉池、過濾池和消毒池連接而成，消毒池上設有排出處理水的出水口。該處理系統可有效去除生活污水中的有機污染物、氮、磷、懸浮物及色度。并且，具有處理規模小、占地面積小、基建投資省、設備簡單且易于實現自動化、管理簡便、易于維護等特點，非常適用于小規模城鎮生活污水的處理。

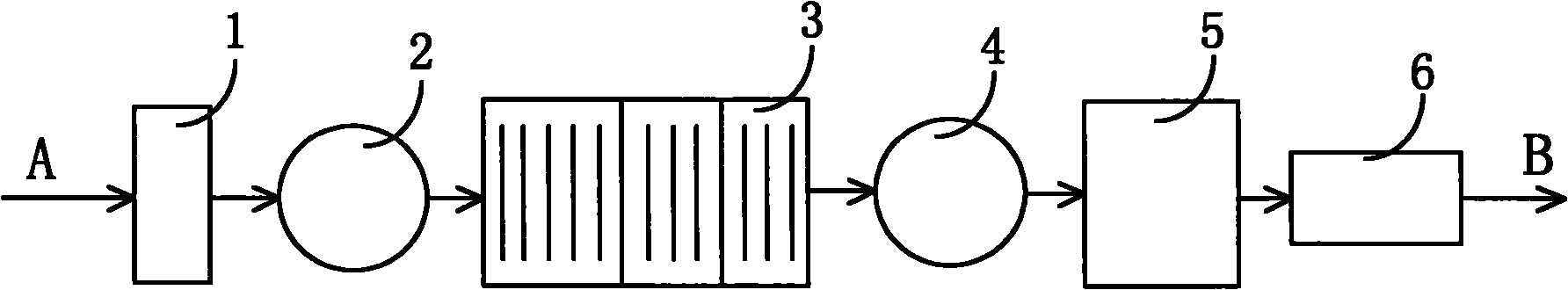

摘要附圖
權利要求書
1.一種用于處理小城鎮生活污水的處理系統，其特征在于，包括：
預處理區、生物強化處理區和后處理區;
所述預處理區依次與生物強化處理區和后處理區連接;
所述預處理區由攔污設備和初沉池連接而成，攔污設備設有引入處理污水的進水口;
所述生物強化處理區設有生物處理設備;
所述后處理區由二沉池、過濾池和消毒池連接而成，消毒池上設有排出處理水的出水口。
2.如權利要求1所述的用于處理小城鎮生活污水的處理系統，其特征在于，所述預處理區的攔污設備采用格柵柵隙為1～3mm的細格柵除污機。
3.如權利要求1所述的用于處理小城鎮生活污水的處理系統，其特征在于，所述預處理區的初沉池采用斜管沉淀池。
4.如權利要求1所述的用于處理小城鎮生活污水的處理系統，其特征在于，所述生物強化處理區的生物處理設備采用生物轉盤設備。
5.如權利要求1所述的用于處理小城鎮生活污水的處理系統，其特征在于，所述生物轉盤設備采用單軸單級式生物轉盤、單軸多級式生物轉盤、多軸多級式生物轉盤中的任一種。
6.如權利要求1所述的用于處理小城鎮生活污水的處理系統，其特征在于，所述后處理區的二沉池采用豎池沉淀池。
7.如權利要求1所述的用于處理小城鎮生活污水的處理系統，其特征在于，所述處理區的過濾池采用其內設置微孔纖維濾布，通過微孔纖維濾布進行過濾的纖維濾池。
8.如權利要求1所述的用于處理小城鎮生活污水的處理系統，其特征在于，所述消毒池采用其內設置紫外消毒設備的紫外消毒池。
說明書
用于處理小城鎮生活污水的處理系統
技術領域
本實用新型涉及污水處理領域，特別是涉及一種用于處理小城鎮生活污水的處理系統。
背景技術
我國處于城鎮化快速發展的階段，小城鎮及農村地區的排污量增長迅速，由于缺乏必要的污水收集和處理設施，已成為區域性水環境的重要污染源頭，因此，小城鎮污水處理已成為我國水污染控制的重點。
小城鎮污水處理設施的建設已經成為繼大中城市污水治理之后的新熱點，其成效如何將直接影響我國水環境狀況和社會可持續發展。針對我國小城鎮社會經濟發展特性及其污水產生特點，污水處理工藝技術的選擇，既不能完全照搬目前在大、中城市中廣泛采用的傳統城市污水處理工藝技術，也不能完全采用村莊居民點的污水處理方式，而必須按照經濟、高效、簡便、易行的原則進行選擇。
國外發達國家在小城鎮及農村多采用分散式污水處理系統，如挪威根據本國人口稀少的特點，分別建立了服務人口少于35人(或7戶)的微型處理廠和服務人口為35～500人的小型處理廠，均采用集成式污水處理裝置，處理工藝與集中處理相同，即物理法、化學法、生物法及其之間的聯合。
日本在沒有排水系統的鄉村，采用凈化槽對生活污水進行就地處理，包括“tandoku-shori”凈化槽和“gappei-shori”凈化槽，前者僅用于廁所沖洗水的處理，后者用于混合生活污水處理。凈化槽的結構主要由厭氧濾池、接觸氧化池、沉淀池和消毒池組成，在厭氧濾池和接觸氧化池中加有填料。
自然處理系統(NTSW)在美國應用較為普遍，其主要形式是土地處理系統，包括慢速滲濾、地表漫流、快速滲濾以及各種用于處理化糞池出水的現場土壤吸收系統，在美國有超過2000萬個土壤吸收系統用于就地污水處理。此外，人工溫地系統及氧化塘也是分散式污水處理的重要形式，在美國有7000多個穩定塘用于處理生活污水和工業廢水，它可以單獨使用或和其他廢水處理工藝聯合使用。
我國小城鎮污水處理在工藝技術路線選擇上，大多仍采用與大、中城市污水處理類似的傳統工藝技術，如一級強化處理技術、厭氧水解-高負荷生物濾池組合工藝、SBR及具改進工藝、AAATM工藝以及生態處理系統等，而針對小城鎮社會經濟發展?fàn)顩r與管理水平、污水水量水質特點、地形地勢條件等具體情況的經濟適用型處理工藝的技術開發和應用仍然較為滯后。活性污泥法、生物膜法等傳統工藝已被證明為行之有效的處理技術，但將其直接照搬到小城鎮是不可行的，一方面?zhèn)鹘y(tǒng)工藝工程投資較大、運行費用較高，加劇了小城鎮原本就嚴重不足的財政資金狀況;另一方面，小城鎮管理水平難以達到傳統處理工藝對設施運行與維護管理的要求，不利于污水處理設施的正常運行和處理效益的充分發揮。
發明內容
基于現有技術所存在的問題，本實用新型實施例提供一種用于處理小城鎮生活污水的處理系統，可實現以生物轉盤為核心、結合物理化學處理對小城鎮生活污水進行處理。
本實用新型的目的是通過下述技術方案實現的：
本實用新型實施例提供一種用于處理小城鎮生活污水的處理系統，包括：
預處理區、生物強化處理區和后處理區;
所述預處理區依次與生物強化處理區和后處理區連接;
所述預處理區由攔污設備和初沉池連接而成，攔污設備設有引入處理污水的進水口;
所述生物強化處理區設有生物處理設備;
所述后處理區由二沉池、過濾池和消毒池連接而成，消毒池上設有排出處理水的出水口。
通過本實用新型實施例的技術方案可以看出，本實用新型實施例中通過預處理區、生物強化處理區和后處理區的有機配合構成污水的處理系統，特別是在生物強化處理區內設置生物處理設備，使得利用該處理系統可有效去除生活污水中的有機污染物、氮、磷、懸浮物及色度。并且，該處理系統在處理污水過程運行穩定，耐沖擊負荷能力較強，技術風險小，具有良好的社會效益和環境效益;該處理系統適用于處理規模小、占地面積小、基建投資省、設備簡單且易于實現自動化、管理簡便、易于維護等場景下應用，非常適合于處理小城鎮的生活污水。
