申請日2010.07.17

　　公開(公告)日2011.03.23

　　IPC分類號E03F5/04; E03C1/122

　　摘要

　　本實用新型公開了一種污廢水合流型同層排水系統，包括匯集器主體，該匯集器主體的頂部連接有三通和至少一根橫支管，其底部連接有一出水管，其側壁上部連接有滲水收集器。采用上述結構后，該系統的污水排放管道直接鋪設在樓板下，具有不易老化、易維修，防滲漏，防臭氣外逸，衛生器具能按自己喜好布置等優點。

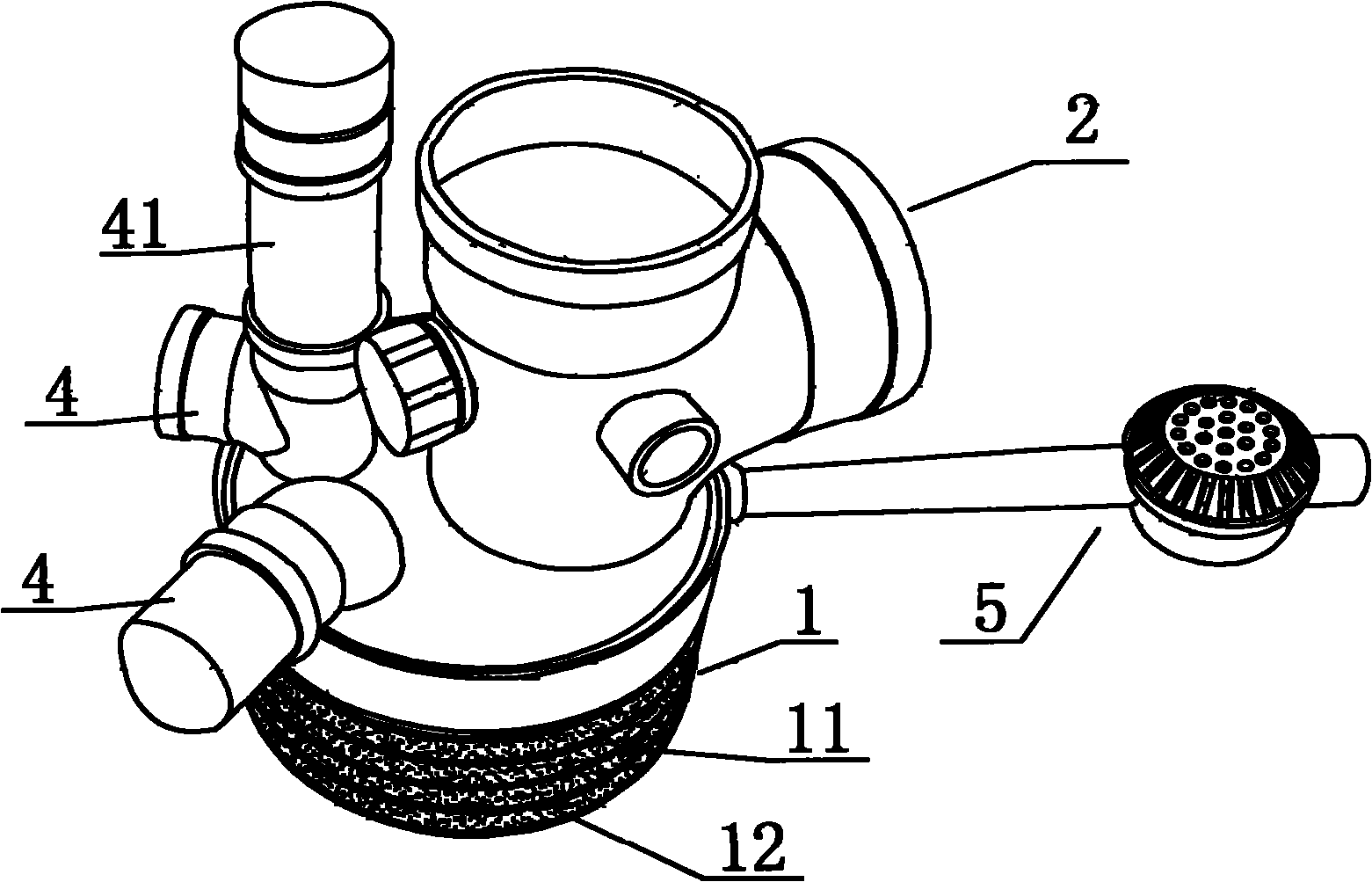

　　摘要附圖



　　權利要求書

　　1.一種污廢水合流型同層排水系統，其特征在于：包括匯集器主體(1)，該匯集器主體(1)的頂部連接有三通(2)和至少一根橫支管(4)，其底部連接有一出水管(3)，其側壁上部連接有滲水收集器(5)。

　　2.如權利要求1所述的污廢水合流型同層排水系統，其特征在于：所述匯集器主體(1)的頂部連接有兩根橫支管(4)，其中一根橫支管(4)頂部向上延伸有一清掃口(41)。

　　3.如權利要求1或2所述的污廢水合流型同層排水系統，其特征在于：在匯集器主體(1)內設有存水彎(6)，伸進匯集器主體(1)內的橫支管(4)能與存水彎(6)內的積水接觸。

　　4.如權利要求1所述的污廢水合流型同層排水系統，其特征在于：所述滲水收集器(5)包括集水槽(51)，在集水槽(51)上設有上蓋(52)，上蓋(52)上設有若干通孔(53)，在集水槽(51)內位于上蓋(52)的下方安裝有蓋板座(56)，在蓋板座(56)上設有進水口(57)，進水口(57)處配設有能復位的蓋板(55)，在集水槽(51)的相對兩側壁上各設有一連接管(54)。

　　5.如權利要求1所述的污廢水合流型同層排水系統，其特征在于：所述三通(2)包括豎管(21)和橫管(22)，在豎管(21)的管壁上設置有一個清掃口(23)和兩個次連接口(24)。

　　6.如權利要求1所述的污廢水合流型同層排水系統，其特征在于：所述匯集器主體(1)下部外壁上設置有3～5根止水環(11)，各止水環(11)之間形成環形槽(12)，該環形槽(12)底部采用皮紋設計。

　　說明書

　　污廢水合流型同層排水系統

　　技術領域

　　本實用新型涉及一種污廢水合流型的同層排水系統。

　　背景技術

　　現有樓房建筑，特別是衛生間內都設有污廢水排水系統，污廢水排水系統在安裝時一般都須在樓板上打洞，把本層的污水排放管道安裝在下一層衛生間的頂部，這樣存在的問題是：一、污水排放管道因裸露在外，易發生老化、滴漏現象;二、污水排放管道發生滴漏現象時，需到下層維修，給維修工作帶來了不便;三、污水排放管道的鋪設一般與上下層一致，衛生器具布置受限制;四、臭氣易外溢，給生活帶來了影響。

　　實用新型內容

　　本實用新型提供了一種污廢水合流型的同層排水系統，該系統的污水排放管道直接鋪設在樓板下，具有不易老化、易維修，防滲漏，防臭氣外溢，衛生器具能按自己喜好布置等優點。

　　為實現上述目的，本實用新型所采用的技術方案為：一種污廢水合流型同層排水系統，包括匯集器主體，該匯集器主體的頂部連接有三通和至少一根橫支管，其底部連接有一出水管，其側壁上部連接有滲水收集器。匯集器主體可通過混凝土固定安裝在下水洞中，三通和橫支管可在匯集器主體上靈活轉動，等衛生器具布置好后，再對其固定，設計靈活，滲水收集器的設置具有防滲漏的優點。

　　作為上述方案的進一步設置，所述匯集器主體的頂部連接有兩根橫支管，其中一根橫支管頂部向上延伸有一清掃口，兩根橫支管可分別與臺盆、浴盆、地漏等連接，清掃口可檢查橫支管是否堵塞，并可通過清掃口進行清通。

　　在匯集器主體內設有存水彎，伸進匯集器主體內的橫支管能與存水彎內的積水接觸，從橫支管進入的污廢水會先進入存水彎內存儲積水，存儲滿后再溢出，溢出的污廢水再從出水管排出，橫支管與存水彎內的積水接觸，可有效防止臭氣外溢，且因多個衛生器具共用一個存水彎，使存水彎內的水不易干涸，從而保證臭氣長期不外溢。

　　所述滲水收集器包括集水槽，在集水槽上設有上蓋，上蓋上設有若干通孔，在集水槽內位于上蓋的下方安裝有蓋板座，在蓋板座上設有進水口，進水口處配設有能復位的蓋板，在集水槽的相對兩側壁上各設有一連接管。這樣設置可使?jié)B漏的水從上蓋的通孔中進入，進入的水達到一定重量時，蓋板打開，水從進水口進入集水槽內，集水槽內的水再通過連接管進入?yún)R集器主體后排出，從而有效解決了填充層積水及各管連接處滲水無法排除的隱患。水排出后，蓋板復位，防止臭味外溢。

　　所述三通包括豎管和橫管，該豎管以及上述出水管與現有的排污立管連接，橫管可與抽水馬桶連接，在豎管的管壁上設置有一個清掃口和兩個次連接口，清掃口可檢查立管是否堵塞，兩個次連接口可根據需要來連接衛生器具。

　　所述匯集器主體下部的外壁上設置有3～5根止水環，各止水環之間形成環形槽，該環形槽底部采用皮紋設計。止水環的設計可擋住水往下滲漏，具有防漏效果。環形槽底部采用皮紋設計，提高了其粗糙度，增加了現澆混凝土與匯集器主體外壁之間的粘合力，使其連接更加緊密，更加不易發生現澆的混凝土開裂的情況。

　　本實用新型污廢水合流型同層排水系統，直接鋪設在樓板下，具有不易老化、易維修，防滲漏，防臭氣外溢，衛生器具能按自己喜好布置等優點。本實用新型排水暢通，適合于10層以下高度樓層的敷設;清通方便，永不堵塞;排水噪聲小，能控制在50分貝以下;敷設成本低，施工方便。
