申請日2010.07.19

　　公開(公告)日2011.03.23

　　IPC分類號C10L5/46; C10L5/04; B30B11/24; C02F11/12; C10L5/06

　　摘要

　　本實用新型公開了一種利用廢棄污泥干燥制成燃料的系統。它包括氣流式干燥器，污泥輸送裝置，煙氣管，煙氣過濾分離器，高壓風機，增壓管，連接斗，除塵器及熱源，在氣流式干燥器增壓管的后側通過煙氣管分別連接有高壓風機及煙氣過濾分離器，在氣流式干燥器的出口端連接有連接斗，連接斗上端連接有煙氣管，煙氣管的出氣口通過除塵器與煙氣排出系統連接，連接斗的下端設有干燥污泥出口，煙氣管的進氣口與熱源連接。本實用新型具有變廢為寶，以廢治廢，安全可靠，高效節能，干燥效果好，干燥產量大，設備結構簡單，不易故障，機械化程度高，投資省，充分利用鍋爐排煙余熱進行干燥等特點。

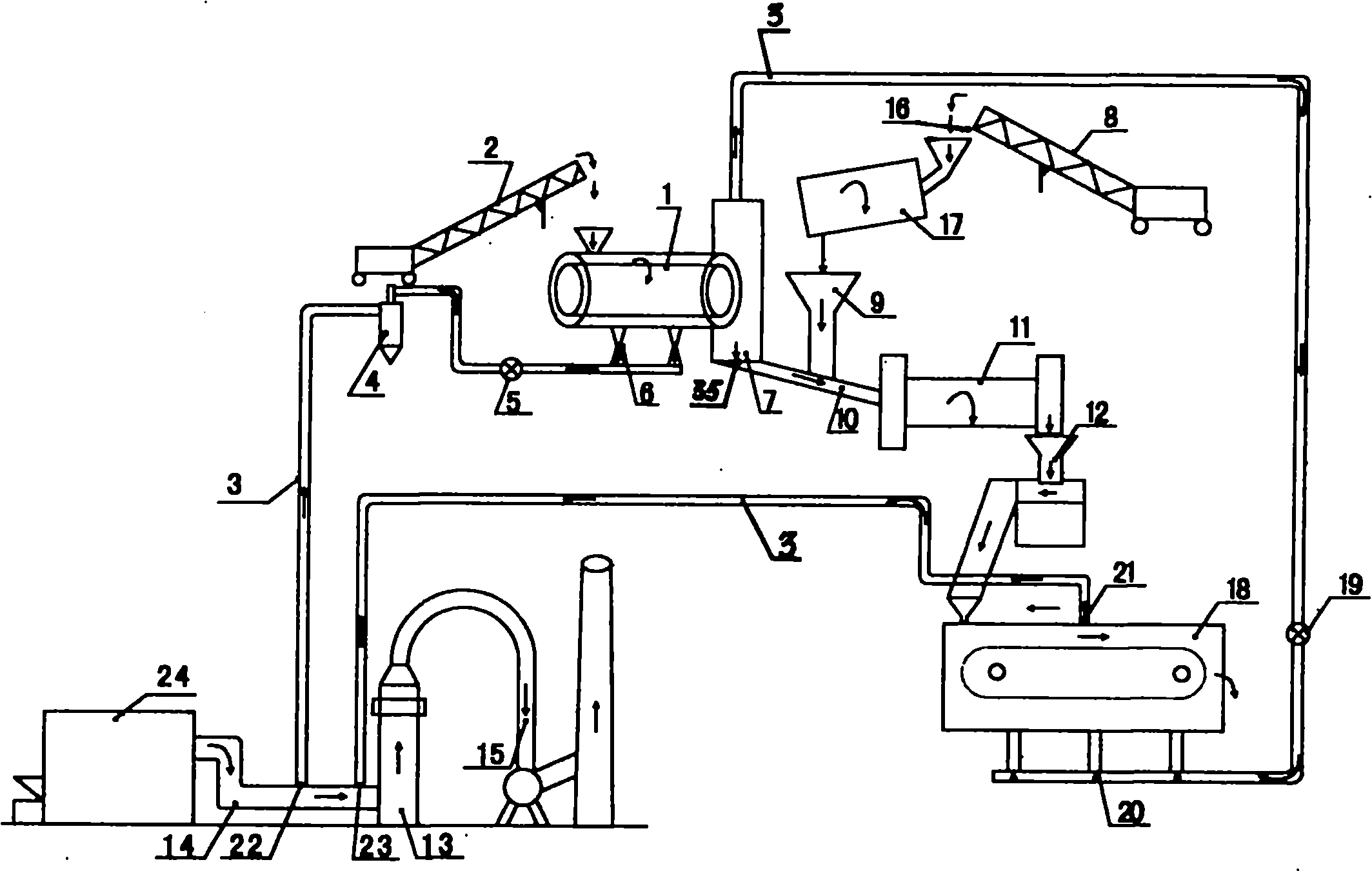

　　摘要附圖



　　權利要求書

　　1.一種利用廢棄污泥干燥制成燃料的系統，其特征在于：它包括氣流式干燥器(1)，污泥輸送裝置(2)，煙氣管(3)，煙氣過濾分離器(4)，高壓風機(5)，增壓管(6)，連接斗(7)，除塵器(13)及熱源(14)，污泥輸送裝置(2)的輸出口設于氣流式干燥器(1)進口的上方，在氣流式干燥器(1)圓筒上連接有增壓管(6)，在增壓管(6)的后側通過煙氣管(3)分別連接有高壓風機(5)及煙氣過濾分離器(4)，在氣流式干燥器(1)的出口端連接有連接斗(7)，連接斗(7)上端連接有煙氣管(3)，煙氣管(3)的出氣口(23)通過除塵器(13)與煙氣排出系統(15)連接，連接斗(7)的下端設有干燥污泥出口(35)，煙氣管(3)的進氣口(22)與熱源(14)連接。

　　2.根據權利要求1所述的利用廢棄污泥干燥制成燃料的系統，其特征在于：它還包括成型機(12)，成型機(12)與連接斗(7)下端的干燥污泥出口(35)相連接。

　　3.根據權利要求1所述的利用廢棄污泥干燥制成燃料的系統，其特征在于：它還包括可燃材料輸送裝置(8)，料斗(9)，混合管(10)，攪拌機(11)及成型機(12)，在干燥污泥出口(35)上連接有混合管(10)，在混合管(10)上還設有料斗(9)，可燃材料輸送裝置(8)的出料口(16)位于料斗(9)上方，攪拌機(11)一端與混合管(10)連接，另一端與成型機(12)連接。

　　4.根據權利要求1或2或3所述的利用廢棄污泥干燥制成燃料的系統，其特征在于：它還包括滾筒篩(17)，帶式烘干機(18)及風機(19)，滾筒篩(17)位于可燃材料輸送裝置(8)的出料口(16)與料斗(9)之間，帶式烘干機(18)與成型機(12)相連接，從連接斗(7)上端出來的煙氣管(3)通過風機(19)與帶式烘干機(18)的進氣端(20)連接，帶式烘干機(18)的出氣端(21)通過煙氣管(3)與除塵器(13)連接，煙氣管(3)的進氣口(22)與出氣口(23)接入鍋爐或定型機煙氣系統(24)中。

　　5.根據權利要求1或2或3所述的利用廢棄污泥干燥制成燃料的系統，其特征在于：在氣流式干燥器(1)圓筒內壁上設有螺旋形導向板(25)，增壓管(6)沿氣流式干燥器(1)的圓筒的軸向設有1-20路，增壓管(6)接入口的方向與氣流式干燥器(1)圓筒內壁圓周成切向角度布置，在氣流式干燥器(1)圓筒內壁涂有搪玻璃涂層。

　　6.根據權利要求4所述的利用廢棄污泥干燥制成燃料的系統，其特征在于：在氣流式干燥器(1)圓筒內壁上設有螺旋形導向板(25)，增壓管(6)沿氣流式干燥器(1)的圓筒的軸向設有1-20路，增壓管(6)接入口的方向與氣流式干燥器(1)圓筒內壁圓周成切向角度布置，在氣流式干燥器(1)圓筒內壁涂有搪玻璃涂層。

　　7.根據權利要求4所述的利用廢棄污泥干燥制成燃料的系統，其特征在于：成型機(12)包括混合進料口(26)，成型螺桿(27)，連接器(28)，傳動軸(29)，電機(30)及擋板(31)，混合進料口(26)設于成型螺桿(27)上方，成型螺桿(27)通過連接器(28)與傳動軸(29)連接，傳動軸(29)與電機(30)連接，成型機(12)的外殼(32)下方設有擠出板(33)，在擠出板(33)上均勻分布有2-100個擠出孔(34)，在擠出板(33)下方設有活動擋板(31)。

　　8.根據權利要求5所述的利用廢棄污泥干燥制成燃料的系統，其特征在于：成型機(12)包括混合進料口(26)，成型螺桿(27)，連接器(28)，傳動軸(29)，電機(30)及擋板(31)，混合進料口(26)設于成型螺桿(27)上方，成型螺桿(27)通過連接器(28)與傳動軸(29)連接，傳動軸(29)與電機(30)連接，成型機(12)的外殼(32)下方設有擠出板(33)，在擠出板(33)上均勻分布有2-100個擠出孔(34)，在擠出板(33)下方設有活動擋板(31)。

　　說明書

　　利用廢棄污泥干燥制成燃料的系統

　　技術領域

　　本實用新型涉及一種廢棄物回收利用節能環保裝備，尤其與利用廢棄污泥干燥制成具有一定形狀的燃料，供鍋爐、窯爐等設備燃燒的系統有關。

　　背景技術

　　隨著國家節能減排政策的深入貫徹落實，各地的工業和生活領域建造了大量的工業和生活污水處理廠(站)，導致大量的工業和生活污泥堆積如山。這些污泥如不及時減量化、無害化處置，將給江河、土壤、地下水等造成嚴重的二次環境污染，給人民生活帶來嚴重影響。這些污泥經脫水后仍含有80%水份，若經干燥處理后，當污泥含水量降至10%時，其熱值達2000-3000大卡/公斤，相當于褐煤熱值的一半，有相當高的利用價值。

　　目前，科學技術日新月異，通過工程技術人員的大膽技術創新，一些污泥處置裝備投入市場，污泥經干燥后有的填埋，有的制成堆肥用作花木肥料，有的制成沼氣供用戶使用，有的制成型煤作燃料使用。現在市場上的污泥干燥器主要形式有滾筒式干燥器，氣流式干燥器，雙軸漿葉式干燥器，圓盤式干燥器等。污泥處置裝備普遍存在干燥效果差，干燥成本大，干燥產量低，設備結構復雜，易故障，金屬消耗量大，體積龐大，價格昂貴等不足。此外，還存在著電力、蒸汽、導熱油能源消耗量大，能源浪費大等弊病。

　　發明內容

　　本實用新型的目的是提供一種變廢為寶，以廢治廢，安全可靠，高效節能，干燥效果好，干燥產量大，設備結構簡單，不易故障，機械化程度高，投資省，充分利用鍋爐排煙余熱進行干燥的利用廢棄污泥干燥制成燃料的系統。

　　為達到上述目的，本實用新型是通過以下技術方案實現的。利用廢棄污泥干燥制成燃料的系統，包括氣流式干燥器，污泥輸送裝置，煙氣管，煙氣過濾分離器，高壓風機，增壓管，連接斗，除塵器及熱源，污泥輸送裝置的輸出口設于氣流式干燥器進口的上方，在氣流式干燥器圓筒上連接有增壓管，在增壓管的后側通過煙氣管分別連接有高壓風機及煙氣過濾分離器，在氣流式干燥器的出口端連接有連接斗，連接斗上端連接有煙氣管，煙氣管的出氣口通過除塵器與煙氣排出系統連接，連接斗的下端設有干燥污泥出口，煙氣管的進氣口與熱源連接。

　　所述的利用廢棄污泥干燥制成燃料的系統，還包括成型機，成型機與連接斗下端的干燥污泥出口相連接。

　　所述的利用廢棄污泥干燥制成燃料的系統，還包括可燃材料輸送裝置，料斗，混合管，攪拌機及成型機，在干燥污泥出口上連接有混合管，在混合管上還設有料斗，可燃材料輸送裝置的出料口位于料斗上方，攪拌機一端與混合管連接，另一端與成型機連接。

　　所述的利用廢棄污泥干燥制成燃料的系統，還包括滾筒篩，帶式烘干機及風機，滾筒篩位于可燃材料輸送裝置的出料口與料斗之間，帶式烘干機與成型機相連接，從連接斗上端出來的煙氣管通過風機與帶式烘干機的進氣端連接，帶式烘干機的出氣端通過煙氣管與除塵器連接，煙氣管的進氣口與出氣口接入鍋爐或定型機煙氣系統中。

　　所述的利用廢棄污泥干燥制成燃料的系統，在氣流式干燥器圓筒內壁上設有螺旋形導向板，增壓管沿氣流式干燥器的圓筒的軸向設有1-20路，增壓管接入口的方向與氣流式干燥器圓筒內壁圓周成切向角度布置，在氣流式干燥器圓筒內壁涂有搪玻璃涂層。

　　所述的利用廢棄污泥干燥制成燃料的系統，其成型機包括混合進料口，成型螺桿，連接器，傳動軸，電機及擋板，混合進料口設于成型螺桿上方，成型螺桿通過連接器與傳動軸連接，傳動軸與電機連接，成型機的外殼下方設有擠出板，在擠出板上均勻分布有2-100個擠出孔，在擠出板下方設有活動擋板。

　　本實用新型與現有技術相比具有如下優點：(一)是變廢為寶。污泥經干燥后制成燃料替代一次能源，作鍋爐或窯爐燃料，達到廢棄物有效利用的目的;(二)是以廢治廢。利用鍋爐排煙余熱來干燥污泥，使煙氣中的酸性物質和污泥中的堿性物質發生中和反應，達到以廢治廢的目的;(三)是高效節能。因污泥干燥所需的熱量全部來自鍋爐排煙余熱，所以不消耗煤炭、燃油、天然氣等一次能源，節能效果相當顯著;(四)是該系統及其設備，結構簡單，不易故障，機械化程度高，電力消耗省、投資省、干燥效果好，污泥處置量大;(五)是由于污泥在高壓氣流作用下在氣流式干燥器內做離心旋轉運動，所以該干燥器具有五個方面顯著效果：1、氣固兩相傳熱效率非常高，既保證了氣流與污泥的直接相對運動，又實現了氣流與污泥的強對流傳熱。2、與傳統干燥器的直線流相比，相當于增加了數倍甚至數十倍的污泥干燥流程，使氣流與污泥的接觸換熱時間有了很大提高，大大增加了污泥的加熱效果。3、由于在氣流干燥器內壁上噴涂搪玻璃涂層，并且加裝螺旋型導向板，在進口煙氣管上加裝增壓管，所以大大降低氣流和污泥旋轉阻力和高壓風機風壓，大幅降低電力消耗。4、該氣流干燥器無傳動件，確保了氣流干燥器長期連續安全運行。5、該氣流干燥器耐酸堿腐蝕，耐磨損，使用壽命長;(六)是該成型機具有三個方面效果。1、成型螺桿與聯軸器以及外殼采用螺絲連接，清洗容易更換方便;2、成型板可布置相當數量的孔，成型燃料產量高;3、檔板可靈活升降，可方便調整成型燃料長度。
