申請日2010.07.17

　　公開(公告)日2011.03.23

　　IPC分類號E03C1/12; E03F5/04; E03C1/122

　　摘要

　　本實用新型公開了一種污廢水分流型同層排水系統，包括分流器主體一、三通一、分流器主體二、三通二，其中三通一通過其豎管的一端配合安裝在分流器主體一的上端;分流器主體一的側壁上開設有外接滲水收集器一的積水收集器連接口一;三通二通過其豎管的一端配合安裝在分流器主體二的上端;分流器主體二的側壁上開設有外接滲水收集器二的積水收集器連接口二，三通二的橫管口上活動連接有異徑管接，且異徑管接上開設有直徑小于橫管直徑的連接通口;分流器主體一、分流器主體二的下端出口通過排污立管共同連接至排污總管。本實用新型排水暢通，尤其適合于10層以上高度的敷設;清通方便，排水噪聲小，能控制在50分貝以下;敷設成本低，施工方便。

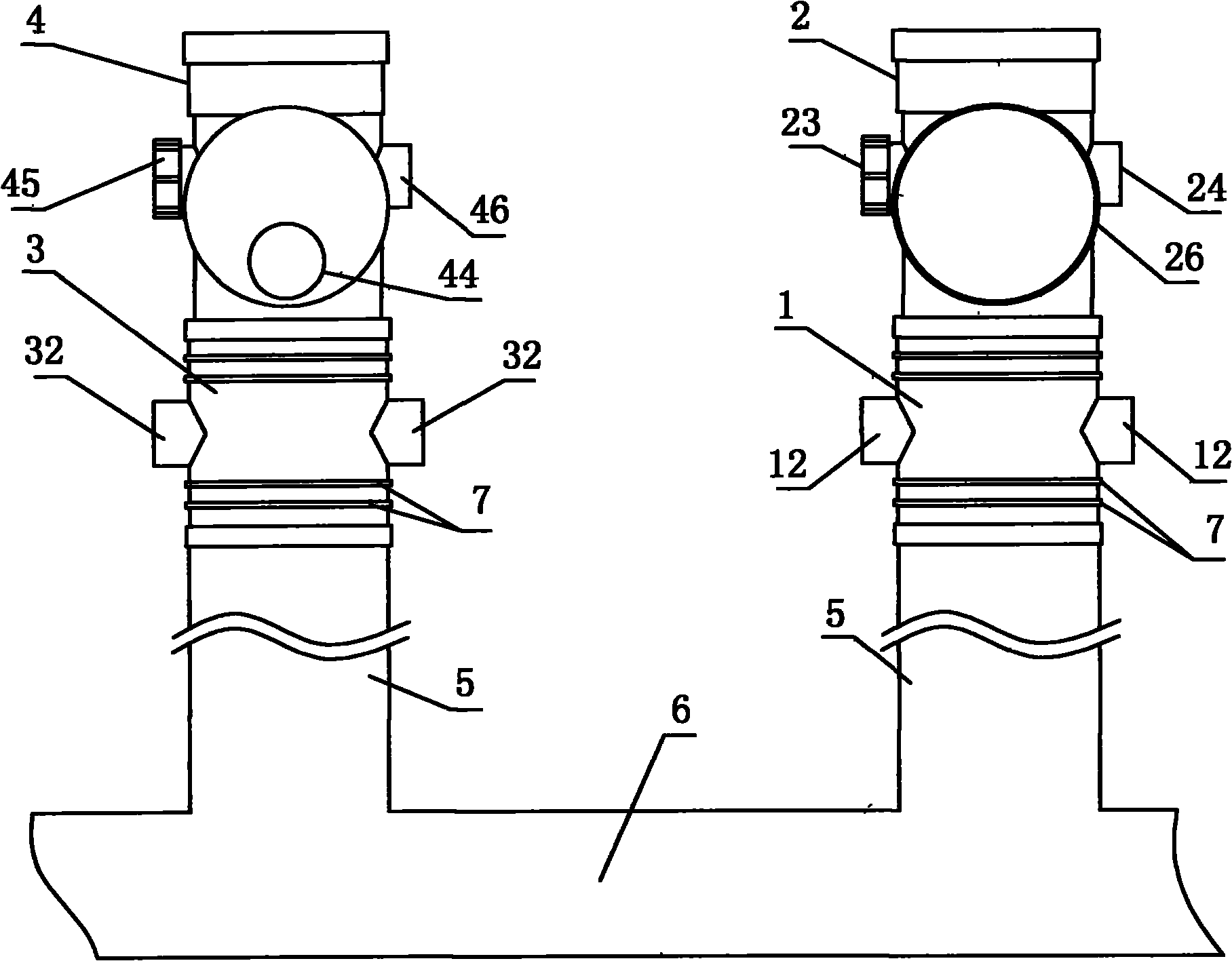

　　摘要附圖



　　權利要求書

　　1.一種污廢水分流型同層排水系統，其特征在于：包括分流器主體一、三通一、分流器主體二、三通二，其中三通一通過其豎管的一端配合安裝在分流器主體一的上端;分流器主體一的側壁上開設有外接滲水收集器一的積水收集器連接口一;三通二通過其豎管的一端配合安裝在分流器主體二的上端;分流器主體二的側壁上開設有外接滲水收集器二的積水收集器連接口二，三通二的橫管口上活動連接有異徑管接，且異徑管接上開設有直徑小于橫管直徑的連接通口;分流器主體一、分流器主體二的下端出口通過排污立管共同連接至排污總管。

　　2.如權利要求1所述的污廢水分流型同層排水系統，其特征在于：所述滲水收集器一包括上蓋一上設置有數個通孔的集水槽一，集水槽一內、上蓋一的下方安裝有可復位蓋板一，集水槽一側壁通過連接管與積水收集器連接口一相連通;滲水收集器二包括上蓋二上設置有數個通孔的集水槽二，集水槽二內、上蓋二的下方安裝有可復位蓋板二，集水槽二側壁通過連接管與積水收集器連接口二相連通。

　　3.如權利要求1或2所述的污廢水分流型同層排水系統，其特征在于：所述三通一、三通二的豎管壁上均設置有一個清掃口和兩個次連接口。

　　4.如權利要求3所述的污廢水分流型同層排水系統，其特征在于：所述積水收集器連接口一開設有兩個，且分別位于分流器主體一側壁的相對兩側;積水收集器連接口二開設有兩個，且分別位于分流器主體二側壁的相對兩側。

　　5.如權利要求1或4所述的污廢水分流型同層排水系統，其特征在于：所述分流器主體一、分流器主體二的外壁上均設置有止水環。

　　6.如權利要求1所述的污廢水分流型同層排水系統，其特征在于：所述異徑管接配合插置于橫管口上。

　　說明書

　　污廢水分流型同層排水系統

　　技術領域

　　本實用新型涉及一種污廢水分流型同層排水系統。

　　背景技術

　　現有的建筑同層排水多采用污廢水同用一根排污立管的情況，這樣既解決了衛生間污廢水的排放問題，又節約了建筑成本。但若在10層以上高層建筑中使用污廢水合流的同層排水，會存在排水不暢，容易堵塞，且排水噪聲大等問題，影響排污立管的使用壽命，主要是因為住在高層的用戶與下面各層用戶同時使用衛生間的幾率增大，排污立管壓力大增，嚴重影響高層用戶的使用。

　　實用新型內容

　　本實用新型提供一種污廢水分流型同層排水系統，該系統排水暢通，尤其適合于10層以上高度的敷設;清通方便，排水噪聲小，能控制在50分貝以下;敷設成本低，施工方便。

　　為實現上述目的，本實用新型所采用的技術方案為：

　　一種污廢水分流型同層排水系統，包括分流器主體一、三通一、分流器主體二、三通二，其中三通一通過其豎管的一端配合安裝在分流器主體一的上端;分流器主體一的側壁上開設有外接滲水收集器一的積水收集器連接口一;三通二通過其豎管的一端配合安裝在分流器主體二的上端;分流器主體二的側壁上開設有外接滲水收集器二的積水收集器連接口二，三通二的橫管口上活動連接有異徑管接，且異徑管接上開設有直徑小于橫管直徑的連接通口;分流器主體一、分流器主體二的下端出口通過排污立管共同連接至排污總管。分流器主體一、分流器主體二可通過混凝土固定安裝在下水洞中，三通一、三通二可在分流器主體一、分流器主體二上靈活轉動，等衛生器具布置好后，再對其固定，設計靈活，滲水收集器一、滲水收集器二的設置具有防滲漏的優點。

　　作為上述方案的進一步設置，所述滲水收集器一包括上蓋一上設置有數個通孔的集水槽一，集水槽一內、上蓋一的下方安裝有可復位蓋板一，集水槽一側壁通過連接管與積水收集器連接口一相連通;滲水收集器二包括上蓋二上設置有數個通孔的集水槽二，集水槽二內、上蓋二的下方安裝有可復位蓋板二，集水槽二側壁通過連接管與積水收集器連接口二相連通。這樣設置可使?jié)B漏的水從上蓋的通孔中進入，進入的水達到一定重量時，蓋板被打開，水進入集水槽內，集水槽內的水再通過連接管進入分流器主體后排出，從而有效解決了填充層積水及各管連接處滲水無法排除的隱患。水排出后，蓋板復位，防止臭味外溢。

　　所述三通一、三通二的豎管壁上均設置有一個清掃口和兩個次連接口。清掃口可檢查三通是否堵塞，并可通過清掃口進行清通。次連接口可分別與臺盆、浴盆、地漏等連接。

　　所述積水收集器連接口一開設有兩個，且分別位于分流器主體一側壁的相對兩側;積水收集器連接口二開設有兩個，且分別位于分流器主體二側壁的相對兩側。

　　所述分流器主體一、分流器主體二的外壁上均設置有止水環。止水環的設計可擋住水往下滲漏，具有防漏效果。

　　所述異徑管接配合插置于橫管口上。

　　本實用新型污廢水分流型同層排水系統，在三通二的橫管口上活動配合設置帶有小直徑連接通口的異徑管接，擴大了同層排水系統的適用性，同時在分流器主體側壁上開設有外接滲水收集器的連接口，有效解決了填充層積水及橫支管連接處滲水無法排除的隱患。本實用新型排水暢通，設置兩根排污立管，分擔其壓力，適合于10層以上用戶高度的敷設;清通方便，永不堵塞;排水噪聲小，能控制在50分貝以下;敷設成本低，施工方便。
