申請日2014.04.21

　　公開(公告)日2014.07.23

　　IPC分類號C02F9/10; C02F1/66; C02F1/52; C02F101/16; C02F1/44; C02F101/14; C02F1/28

　　摘要

　　本發明公開了一種光伏行業高含氟含氮電池生產廢水趨零排放的方法，首先將高含氟含氮電池生產廢水送入調節池均質;再進入除氟反應池，反應池出水進入沉淀池;沉淀池上清液進入中間水池;再經過石英砂過濾器和活性炭過濾器，淡水進入到一級反滲透膜處理;反滲透膜濃水經過濃水誘導加速結晶池，使?jié)馑�中的鈣離子和氟離子在晶種上加速形成沉淀，有效降低了鈣離子和氟離子濃度，以提高反滲透濃縮膜的濃縮倍數，上清液通過保安過濾器，再進入到反滲透濃縮膜進行循環濃縮;反滲透濃縮膜少量濃水進入蒸發器，大大降低了蒸發所需的費用，蒸汽冷凝水進入到回用水池，全部回用于工業用水，蒸發產生的殘渣作為固體廢棄物處置。整個過程中不排放水污染物。

　　權利要求書

　　1.一種光伏行業高含氟含氮電池生產廢水趨零排放的方法，其包括以下步驟：

　　(1)首先將高含氟含氮電池生產廢水送入調節池均質;

　　(2)再進入除氟反應池，使氟離子與鈣離子形成氟化鈣沉淀，然后依次加入混凝劑和絮凝劑，反應池出水進入沉淀池，沉淀外排作為污泥處理，上清液進入中間水池;

　　(3)再經過石英砂過濾器和活性炭過濾器，分別去除廢水中較大顆粒的懸浮雜質和有機物雜質，過濾后的出水先通過超濾膜處理，超濾膜濃水回到調節池，淡水進入到一級反滲透膜處理;

　　(4)一級反滲透膜淡水送至回用水池，濃水經過濃水誘導加速結晶池，向其中加入誘導晶種，使?jié)馑�中的鈣離子和氟離子在晶種上加速形成沉淀;

　　(5)上清液通過保安過濾器，再進入到反滲透濃縮膜進行循環濃縮，即反滲透濃縮膜出水送至回用水池，濃縮膜濃水再次進入濃水誘導加速結晶池加速軟化處理，通過保安過濾器，作為反滲透濃縮膜的進水循環使用，一直到出水指標即將高于工業回用水質指標時，停止循環濃縮;

　　(6)反滲透濃縮膜濃水再進入蒸發器進行蒸發，蒸汽冷凝水進入到回用水池，全部回用于工業用水，蒸發產生的殘渣作為固體廢棄物處置;整個過程中不排放水污染物。

　　2.根據權利要求1所述的光伏行業高含氟含氮電池生產廢水趨零排放的方法，其特征在于：所述步驟(2)中，沉淀池的上清液依次經過除鈣反應池和二級沉淀池后進入中間水池，具體步驟為：沉淀池的上清液進入除鈣反應池，向其中加入碳酸鈉，與前級多余的鈣離子形成碳酸鈣沉淀，再加入絮凝劑，出水進入二級沉淀池，沉淀外排作為污泥處理，二級沉淀池上清液進入中間水池。

　　3.根據權利要求1或2所述的光伏行業高含氟含氮電池生產廢水趨零排放的方法，其特征在于：所述步驟(2)中，廢水進入除氟反應池后，向其中加入氫氧化鈣，調節廢水pH值至8~9，使氟離子與鈣離子形成氟化鈣沉淀。

　　4.根據權利要求1或2所述的光伏行業高含氟含氮電池生產廢水趨零排放的方法，其特征在于：所述步驟(2)中，沉淀池上清液進入中間水池后，加入硫酸溶液調節廢水pH值至7~8。

　　5.根據權利要求1或2所述的光伏行業高含氟含氮電池生產廢水趨零排放的方法，其特征在于：所述的高含氟含氮電池生產廢水為硝酸鹽氮濃度 > 200 mg/L和氟離子濃度 > 500 mg/L的光伏行業電池生產廢水。

　　6.根據權利要求1或2所述的光伏行業高含氟含氮電池生產廢水趨零排放的方法，其特征在于：所述的超濾膜為中空纖維膜、管式膜或平板膜。

　　7.根據權利要求1或2所述的光伏行業高含氟含氮電池生產廢水趨零排放的方法，其特征在于：所述的誘導加速結晶池分為反應區和沉淀區，反應區內加入有誘導結晶晶種，沉淀區內沉淀下的晶種回流到反應區，沉淀區上清液出水。

　　8.根據權利要求1或2所述的光伏行業高含氟含氮電池生產廢水趨零排放的方法，其特征在于：所述的晶種為方解石砂或石英砂，粒徑為50目~500目。

　　9.根據權利要求1或2所述的光伏行業高含氟含氮電池生產廢水趨零排放的方法，其特征在于：所述的保安過濾器，過濾精度小于或等于5μm。

　　10.根據權利要求1或2所述的光伏行業高含氟含氮電池生產廢水趨零排放的方法，其特征在于：所述的反滲透濃縮膜為海水淡化膜或者低壓高脫鹽反滲透膜。

　　說明書

　　一種光伏行業高含氟含氮電池生產廢水趨零排放的方法

　　技術領域

　　本發明屬于污水處理工程領域，涉及一種光伏行業高含氟含氮廢水脫氟、脫氮和回用，并實現零排放的方法。

　　背景技術

　　我國是全球人均水資源最貧乏的國家之一。而工業經濟發展在創造巨大財富的同時，也給當?shù)刭Y源環境造成了巨大壓力，水環境污染尤為嚴重，開發工業廢水深度處理和回用技術需求十分迫切。雖然太陽能光伏能源是綠色能源，但是光伏電池生產過程仍存在較嚴重的水污染。光伏電池生產的不同工段一般由不同的企業承擔，排放的主要有多晶硅生產廢水(主要成分為硝酸、氫氟酸)、硅片切割廢水(主要污染物成分為聚乙二醇)、光伏電池生產廢水(主要成分為硝酸、氫氟酸)等。光伏電池片生產的生產工藝流程如下：硅片清洗→表面制絨→磷擴散→ 去邊→ 磷硅玻璃去除 →減反射膜制備 →絲網印刷 →燒結 →測試分檔，工藝采用HF-HNO3體系化學蝕刻法，廢水主要污染物為氟化物和硝酸鹽氮，通常硝酸鹽氮濃度大于200mg/L，氟離子濃度大于500 mg/L，需要除氟和脫氮之后才能滿足回用要求。

　　蒸發技術可以實現廢水的零排放，但其蒸汽量或者耗電量極大，運行費用高，而且氟離子對蒸發設備具有很強的腐蝕性。針對高含氟廢水，鈣鹽沉淀法可以有效去除氟離子，處理方便、費用低廉。反滲透技術脫鹽率高，是廢水深度處理及回用的有效技術，常規反滲透工藝可以達到70%的廢水回用率，30%濃水經過蒸發脫氮，利用反滲透膜法，出水水質優良，可作為工業用水水源，實現完全的回用，反滲透膜濃水利用蒸發技術脫氮，實現廢水的零排放。但是，反滲透工藝仍存在多個關鍵技術問題，一是前道除氟工藝帶來的過量鈣離子對反滲透膜存在較大污染，膜污染會使膜設備難以正常運行，減緩膜污染是膜濃縮的難點，其中降低廢水中氟離子和鈣離子等易導致膜結垢的物質濃度是關鍵，膜污染是影響反滲透膜技術推廣的一個關鍵因素;二是即便實現了70%的廢水回收率，仍然有30%的廢水需要進行蒸發。因此，如何采用新技術，降低廢水蒸發水量，降低廢水零排放處理的運行成本，是高含氟含氮光伏電池生產廢水零排放能夠?qū)嶋H應用的關鍵。

　　發明內容

　　針對現有技術中含氟含氮光伏電池生產廢水處理方法中存在的上述問題，本發明提供一種光伏行業高含氟含氮電池生產廢水趨零排放的新方法。

　　為解決上述技術問題，本發明采用的技術方案如下：

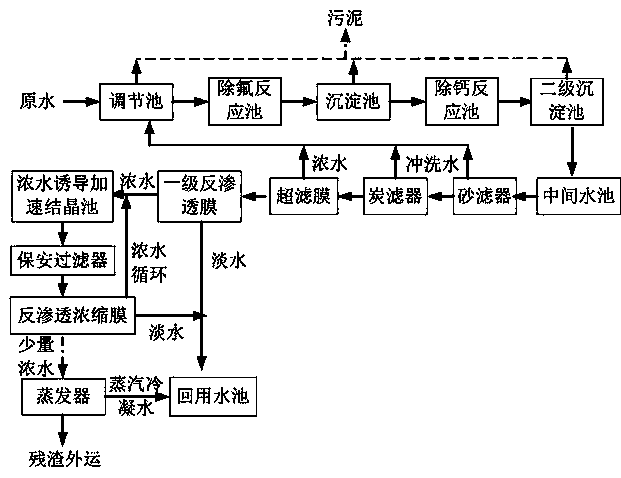

　　一種光伏行業高含氟含氮電池生產廢水趨零排放的方法，包括如下步驟：

　　(1)首先將高含氟含氮電池生產廢水送入調節池均質;

　　(2)再進入除氟反應池，向其中加入氫氧化鈣，調節廢水pH至8~9，使氟離子與鈣離子形成氟化鈣沉淀，然后依次加入混凝劑和絮凝劑，反應池出水進入沉淀池，沉淀外排作為污泥處理，上清液進入中間水池，加入硫酸溶液調節廢水pH至7~8;

　　(3)再經過石英砂過濾器和活性炭過濾器，分別去除廢水中較大顆粒的懸浮雜質和有機物雜質，過濾后的出水先通過超濾膜處理，超濾膜濃水回到調節池，淡水進入到一級反滲透膜處理;

　　(5)一級反滲透膜淡水送至回用水池，濃水經過濃水誘導加速結晶池，向其中加入誘導晶種，使?jié)馑�中的鈣離子和氟離子在晶種上加速形成沉淀;

　　(6)上清液通過保安過濾器，再進入到反滲透濃縮膜進行循環濃縮，即反滲透濃縮膜出水送至回用水池，濃縮膜濃水再次進入濃水誘導加速結晶池加速軟化處理，通過保安過濾器，作為反滲透濃縮膜的進水循環使用，一直到出水指標即將高于工業回用水質指標時，停止循環濃縮;

　　(7)反滲透濃縮膜濃水再進入蒸發器進行蒸發，蒸汽冷凝水進入到回用水池，全部回用于工業用水，蒸發產生的殘渣作為固體廢棄物處置。整個過程中不排放水污染物。

　　所述步驟(2)中，沉淀池的上清液依次經過除鈣反應池和二級沉淀池后進入中間水池，具體步驟為：沉淀池的上清液進入除鈣反應池，向其中加入碳酸鈉，與前級多余的鈣離子形成碳酸鈣沉淀，再加入絮凝劑，出水進入二級沉淀池，沉淀外排作為污泥處理，二級沉淀池上清液進入中間水池。

　　其中，所述的高含氟含氮電池生產廢水為硝酸鹽氮濃度 > 200 mg/L和氟離子濃度 > 500 mg/L的光伏行業電池生產廢水。

　　其中，所述的超濾膜為中空纖維膜、管式膜或平板膜。

　　其中，所述的誘導加速結晶池分為反應區和沉淀區，反應區內加入有誘導結晶晶種，沉淀區內沉淀下的晶種回流到反應區，沉淀區上清液出水。

　　其中，所述的晶種為方解石砂或石英砂，粒徑為50目~500目。

　　其中，所述的保安過濾器，過濾精度小于或等于5μm。

　　其中，所述的反滲透濃縮膜為海水淡化膜或者低壓高脫鹽反滲透膜。

　　本發明的有益效果：

　　本方法采用濃水誘導加速結晶，使反滲透膜濃水中的鈣離子和氟離子在誘導結晶晶種上形成沉淀，而被有效去除，降低膜污染的可能性，提高反滲透濃縮膜的濃縮倍數，經過誘導加速結晶的濃水再進入到反滲透濃縮膜進行循環濃縮，使膜系統的廢水總回收率達到90%以上，即進入蒸發器的電池生產廢水量削減90%以上，從而大大降低了蒸發所需的費用，并使高含氟含氮電池生產廢水零排放。
