申請日2014.04.22

　　公開(公告)日2015.07.01

　　IPC分類號E03D1/00; E03C1/12

　　摘要

　　本發明公開了屬于環保、節能技術設備領域的一種盥洗廢水回收、凈化二次利用裝置及方法，該二次利用裝置主要由格柵、防臭閥、緩沖水箱、凈水濾芯、中水暫存水箱、微型增壓泵和三聯式控水閥組成，格柵設置于洗漱盆底部并下與防臭閥相連，防臭閥下部左側和下端又分別和溢流管、緩沖水箱相連，緩沖水箱底部固定凈水濾芯與中水水箱接通，微型增壓泵連接三聯式控水閥，三聯式控水閥連接清水補給管,并與馬桶水箱接通。本發明采用三聯式控水閥用戶可根據實際情況進行調節廢水與自來水的相對流量.只需對其外部進水管進行改裝即可，施工量小，占用空間小，并得到實際運用，進而達到節水環保的目的這套裝置操作、使用的簡便。

　　權利要求書

　　1.一種盥洗廢水回收、凈化二次利用裝置，其特征在于，所述盥洗廢水回收、凈化二次利用裝置主要由格柵、防臭閥、緩沖水箱、凈水濾芯、中水暫存水箱、微型增壓泵和三聯式控水閥組成，洗臉池(13)下接格柵(1)，格柵(1)下接防臭閥(2)和溢流管(3)，并固定在緩沖水箱(4)上蓋上，緩沖水箱(4)底部固定凈水濾芯(5)，凈水濾芯(5)與中水水箱(7)接通，中水水箱(7)通過上微型增壓泵(8)連接三聯式控水閥(10)，三聯式控水閥(10)與馬桶水箱(14)接通。

　　2.根據權利要求1所述一種盥洗廢水回收、凈化二次利用裝置，其特征在于，所述凈水濾芯底部設置濾芯更換口(6)用于更換濾芯。

　　3.根據權利要求1所述一種盥洗廢水回收、凈化二次利用裝置及方法，其特征在于，所述三聯式控水閥還連接清水補給管(9)。

　　4.根據權利要求1所述一種盥洗廢水回收、凈化二次利用裝置，其特征在于，所述中水暫存水箱上端設置溢水管(11),用于防止緩沖水箱和管道長時間存放污水造成二次污染。

　　5.一種盥洗廢水回收、凈化二次利用的方法，其特征在于，采用盥洗廢水回收、凈化二次利用裝置的盥洗廢水二次利用包括步驟：盥洗廢水流入管道經過格柵(1)過濾、防臭閥(2)防臭后進入緩沖水箱(4)中，隨后盥洗廢水通過凈水濾芯(5)二次過濾處理后流入到中水水箱(7)中暫存，再經過微型增壓泵(8)增壓，并通過三聯式控水閥(10)，與清水補給管(9)的自來水匯流后一同注入馬桶水箱(14)中，用于沖廁。

　　6.根據權利要求5所述一種盥洗廢水回收、凈化二次利用的方法，其特征在于，所述中水水箱(7)是在經過二次過濾處理的水量過大時起到緩沖暫存的作用，并通過中水水箱(7)頂部設置的消毒劑投放口(12)消毒劑投放消毒劑，定時對水進一步消毒。最后將由微型增壓泵(8)增壓，三聯式控水閥(10)將從清水補給管(9)來的自來水匯流后一同注入馬桶水箱中。

　　7.根據權利要求5所述一種盥洗廢水回收、凈化二次利用的方法，其特征在于，所述緩沖水箱和中水水箱中的水超過水位時，分別從溢流管(3)和溢水管(11)流出進入下水道; 防止污水反溢到洗臉池中以及防止緩沖水箱和管道內長時間存放污水造成二次污染。

　　8.根據權利要求5所述一種盥洗廢水回收、凈化二次利用的方法，其特征在于，所述洗臉池下設置防臭閥(2)防止管道反臭; 凈水濾芯下設置(6)開口用于更換濾芯。

　　9.根據權利要求5所述一種盥洗廢水回收、凈化二次利用的方法，其特征在于，所述格柵設置于洗臉池底部，是盥洗廢水處理的第一步工序,當盥洗廢水流入管道時，大顆粒固體物質即被格柵阻隔，不會使大顆粒物質對管道和凈水濾芯造成影響。

　　10.根據權利要求5所述一種盥洗廢水回收、凈化二次利用的方法，其特征在于，所述三聯式控水閥有兩個入水管道相互獨立，中間有隔板隔開，互不干擾，不會對自來水造成污染,當廢水不足的情況下，三聯式控水閥的自來水進口可以提供清水補給,調節廢水與自來水的相對流量。

　　說明書

　　一種盥洗廢水回收、凈化二次利用裝置及方法

　　技術領域

　　本發明屬于環保、節能技術設備領域，特別涉及一種盥洗廢水回收、凈化二次利用裝置及方法，具體說是一個把盥洗廢水經過回收、凈化處理后，再用來沖洗馬桶的裝置。

　　背景技術

　　當前國內外對回收凈化盥洗廢水二次利用裝置的研究主要在于對廢水再利用式節水馬桶的研究。

　　廢水再利用式節水馬桶主要分為兩種。

　　一種為雙腔雙孔節水馬桶，主要為坐式馬桶。通過雙腔雙孔馬桶與洗漱盆下方防溢防臭蓄水桶的組合來實現廢水再利用，達到節水目的。這種發明是在現有坐式馬桶的基礎上研發的，主要包括坐便器、馬桶水箱、隔水板、廢水腔、凈水腔、兩個進水口、兩個排水孔、兩個獨立的沖刷管道、馬桶觸發裝置和防溢防臭蓄水桶。生活廢水經防溢防臭蓄水桶和連接管儲存至馬桶水箱廢水腔，多余廢水經溢流管排至下水道;廢水腔進水口不設進水閥，廢水腔排水孔、凈水腔排水孔、凈水腔進水口均設有閥門;馬桶沖刷時同時觸發廢水腔排水閥和凈水腔排水閥，廢水經廢水沖刷管道從下方?jīng)_刷便盆，凈水經凈水沖刷管道從上方?jīng)_刷便盆，共同完成坐便器的沖洗。這種節水馬桶改造難度較大，成本較高，技術不夠成熟，因此不容易普及。

　　另一種為單腔雙孔節水馬桶。這種馬桶是在馬桶水箱中增設一個二次水入水口并將該入水口用管道與洗漱盆下水口相連，實現二次水的收集;通過軸套類零件，將自來水引入導管內，并安裝壓力開關;將壓力開關末端緊貼在有孔的水箱壁上，且附有磁鐵;在磁鐵輔助下，與馬桶蓋形成控制

　　開關，馬桶蓋上增加一個附加磁鐵的突起。通過馬桶蓋的打開與關閉，來實現壓力開關的開啟與關閉，實現水箱水不足時的補給。這一種操作較上一種更為簡易，但可行性有待檢驗。由于這種馬桶處于研究初期，市面上還未有成品出現。

　　發明內容

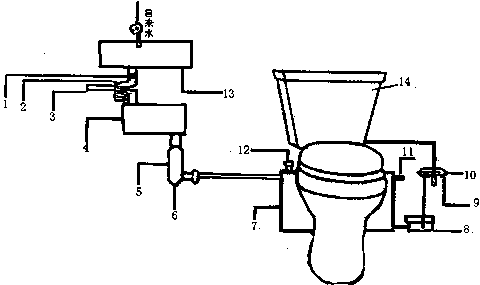

　　本發明的目的是提供一種盥洗廢水回收、凈化二次利用裝置及方法，其特征在于，所述盥洗廢水回收、凈化二次利用裝置主要由格柵、防臭閥、緩沖水箱、凈水濾芯、中水暫存水箱、微型增壓泵和三聯式控水閥組成，洗臉池13下接格柵1，格柵1下接防臭閥2和溢流管3，并固定在緩沖水箱4上蓋上，緩沖水箱4底部固定凈水濾芯5，凈水濾芯5與中水水箱7接通，中水水箱7通過上微型增壓泵8連接三聯式控水閥10，三聯式控水閥10與馬桶水箱14接通。

　　所述凈水濾芯底部設置濾芯更換口6用于更換濾芯。

　　所述三聯式控水閥還連接清水補給管9。

　　所述中水暫存水箱上端設置溢水管11,用于防止緩沖水箱和管道長時間存放污水造成二次污染。

　　一種盥洗廢水回收、凈化二次利用的方法，其特征在于，采用盥洗廢水回收、凈化二次利用裝置的盥洗廢水二次利用包括步驟：盥洗廢水流入管道經過格柵1過濾、防臭閥2防臭后進入緩沖水箱4中，隨后盥洗廢水通過凈水濾芯5二次過濾處理后流入到中水水箱7中暫存，再經過微型增壓泵8增壓，并通過三聯式控水閥10，與清水補給管9的自來水匯流后一同注入馬桶水箱14中，用于沖廁;

　　所述中水水箱7是在經過二次過濾處理的水量過大時起到緩沖暫存的作用，并通過中水水箱7頂部設置的消毒劑投放口12消毒劑投放消毒劑，定時對水進一步消毒。最后將由微型增壓泵8增壓，三聯式控水閥10將從清水補給管9來的自來水匯流后一同注入馬桶水箱中。

　　所述緩沖水箱和中水水箱中的水超過水位時，分別從溢流管3和溢水管11流出進入下水道; 防止污水反溢到洗臉池中以及防止緩沖水箱和管道內長時間存放污水造成二次污染。

　　所述洗臉池下設置防臭閥2防止管道反臭; 凈水濾芯下設置(6)開口用于更換濾芯。

　　所述格柵設置于洗臉池底部，是盥洗廢水處理的第一步工序,當盥洗廢水流入管道時，大顆粒固體物質即被格柵阻隔，不會使大顆粒物質對管道和凈水濾芯造成影響。

　　所述三聯式控水閥有兩個入水管道相互獨立，中間有隔板隔開，互不干擾，不會對自來水造成污染,當廢水不足的情況下，三聯式控水閥的自來水進口可以提供清水補給,調節廢水與自來水的相對流量，

　　本發明的有益效果是采用三聯式控水閥用戶可根據實際情況進行調節廢水與自來水的相對流量.該裝置的運用不需要更換或者改變馬桶水箱，只需對其外部進水管進行改裝即可，施工量小，占用空間小，本裝置能使盥洗廢水得到凈化達到?jīng)_廁標準，并得到實際運用，進而達到節水環保的目的這套裝置操作、使用的簡便。有效地利用了廁所的閑置空間，本產品無需改變其原有裝置，只在其基礎上進行簡易改裝，即可投入使用，相對于現在結構復雜、簡便，容易推廣，已被普通家庭所接受。
