申請日2014.01.28

　　公開(公告)日2014.06.25

　　IPC分類號C02F9/14

　　摘要

　　本實用新型公開了一種電化學-生物強化污水處理的嵌套式電極裝置，其特征是：嵌套式電極裝置通過固定錨固定設置在曝氣池中，嵌套式電極裝置是由陽極、陰極、絕緣透水層和控制中樞構成;陽極和陰極通過絕緣透水層隔離設置，并通過導線相連接，在陽極和陰極所在的導線上設置若干絕緣焊接點;在陽極和陰極之間串聯設置控制中樞。本實用新型能有效降低曝氣能耗，提高污染處理效率、同時便于安裝和構建、并降低構建成本。

　　權利要求書

　　1.一種電化學-生物強化污水處理的嵌套式電極裝置，其特征是：所述嵌套式電極裝置 通過固定錨(13)固定設置在曝氣池(1)中，所述嵌套式電極裝置是由陽極(7)、陰極(8)、絕緣透 水層(9)和控制中樞(10)構成;所述陽極(7)和陰極(8)通過所述絕緣透水層(9)隔離設置，并通過 導線(12)相連接，在所述陽極(7)和陰極(8)所在的導線上設置若干絕緣焊接點(11);在所述陽 極(7)和陰極(8)之間串聯設置所述控制中樞(10)。

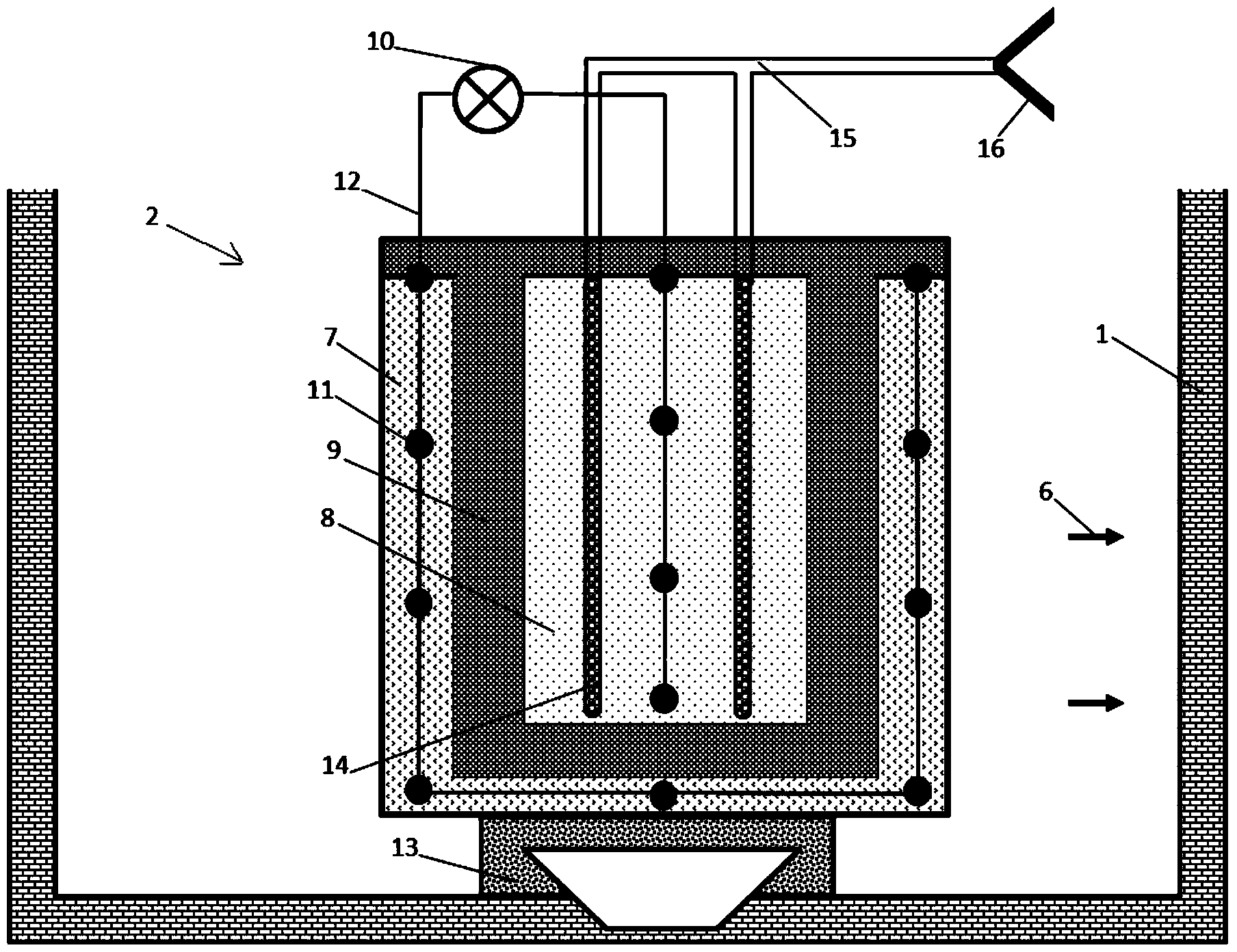

　　2.根據權利要求1所述的電化學-生物強化污水處理的嵌套式電極裝置，其特征是：所 述嵌套式電極裝置可設置為立式或臥式組合式結構，所述立式或臥式組合式結構為：所述嵌 套式電極裝置的外壁為陽極(7)，內部為陰極(8)，在所述陽極(7)和陰極(8)之間設置絕緣透水 層(9)，在所述陰極(8)中設置微孔曝氣系統，所述微孔曝氣系統是由放置在所述陰極(8)中的微 孔曝氣管(14)通過空氣導管(15)與空氣收集器(16)相連接。

　　3.根據權利要求1所述的電化學-生物強化污水處理的嵌套式電極裝置，其特征是：所述 嵌套式電極裝置可設置為立式或臥式疊合式結構，所述立式或臥式疊合式結構為：所述嵌套 式電極裝置的下層為陽極(7)，上層為陰極(8)，在所述陽極(7)和陰極(8)之間設置絕緣透吸水 層(9)，在所述陽極(7)和絕緣透水層(9)中嵌入設置有包圍所述陰極(8)外側壁的吸水層(17)，在 所述陰極(8)的上方設置噴淋裝置，所述噴淋裝置是由放置在所述曝氣池(1)中的微型水泵(20) 通過水管(19)連接至設置在所述陰極(8)上方的灑水噴頭(18)。

　　4.根據權利要求1所述的電化學-生物強化污水處理的嵌套式電極裝置，其特征是：所述 嵌套式電極裝置可設置為獨立式結構;所述獨立式結構為：所述陰極(8)單獨設置在陰極池(22) 中，并通過鹽橋(21)連接于所述陽極(7)所在的曝氣池(1)中。

　　5.根據權利要求1所述的電化學-生物強化污水處理的嵌套式電極裝置，其特征是：所述 固定錨(13)分為底座式固定錨和懸掛式固定錨，所述底座式固定錨的結構為：底座式固定錨 由固定錨子扣(28)、固定錨底座(29)和固定螺絲(30)組成;所述固定錨底座(29)固定設置在曝 氣池(1)中，所述固定錨子扣(28)嵌套在所述固定錨底座(29)并通過所述固定螺絲(30)固定;

　　所述懸掛式固定錨的結構為：懸掛式固定錨由固定錨子扣(28)、懸掛索(31)、懸掛桿(32) 和橫向固定螺絲(33)組成;所述固定錨子扣(28)通過所述懸掛索(31)懸掛于所述固定桿(32)上， 并通過橫向固定螺絲(33)將所述懸掛索(31)固定在所述固定桿(32)上。

　　說明書

　　一種電化學-生物強化污水處理的嵌套式電極裝置

　　技術領域

　　本實用新型涉及污水處理裝置，更具體地說是一種電化學-生物強化污水處理裝置。

　　背景技術

　　曝氣池和氧化溝是當前應用最廣泛的污水廠污水生物處理技術，通過曝氣設備持續提供 氧氣，好氧和兼氧微生物將復雜有機化合物降解為簡單化合物，并最終降解為CO2，從而削 減污水的COD和BOD濃度。在此生物降解過程中，微生物新陳代謝產生的電子還原水中的溶 解氧(電子受體)生成水。但是，水中的溶解氧基本上來自于曝氣設備充入水中的空氣，這些 設備的運行需大量能耗。據統計，根據不同污水水質，曝氣設備能耗占污水處理廠總能耗的 30%～60%。經過不斷的技術革新，鼓風機等曝氣設備的技術性能有了很大提高(如采用微孔曝 氣技術)并顯著提高了氧氣的轉移效率，降低了曝氣能耗。但是，由于生物污垢堵塞等負面因 素的影響，污水廠曝氣所消耗的實際能耗仍然很高。

　　生物電化學技術(簡稱BEC)是一種節能、經濟、環保的強化污水中有機污染物降解的污 水處理方法。主要由陽極、陰極和一導線連接的電路構成，各種類型的生物電化學技術設計 和研究報告顯示了其可以提高碳?xì)浠�合物、酚等其他有機污染物的生物降解效率。生物電化 學技術也被大量應用于地下水和地表水中有機物的去除，并同時產電。

　　現有技術中，在陽極室厭氧區域，微生物降解有機污染物產生并轉移電子至陽極，這些 電子被導線傳輸?shù)疥帢O，與陰極區域的電子受體結合而消耗。氧氣為陰極最好的終端電子受 體。這些類型的生物電化學系統中陽極區與陰極區由質子交換膜或鹽橋分離，這些質子交換 膜或鹽橋僅允許質子在陽極和陰極之間轉移。同時，這些類型的生物電化學系統中還需盡量 減少氧氣與陽極的接觸。然而，由于使用質子交換膜或鹽橋，不僅增加了生物電化學系統的 構建難度和成本，而且限制了生物電化學系統的構建規模，難以應用于工程實踐。

　　實用新型內容

　　本實用新型的目的是克服現有生物電化學技術的不足之處，提供了一種電化學-生物強化 污水處理的嵌套式電極裝置，能有效降低曝氣能耗，提高污染處理效率、同時便于安裝和構 建、并降低構建成本。

　　本實用新型為解決技術問題采用如下技術方案：

　　本實用新型一種電化學-生物強化污水處理的嵌套式電極裝置的結構特點是：所述嵌套式 電極裝置通過固定錨固定設置在曝氣池中，所述嵌套式電極裝置是由陽極、陰極、絕緣透水 層和控制中樞構成;所述陽極和陰極通過所述絕緣透水層隔離設置，并通過導線相連接，在 所述陽極和陰極所在的導線上設置若干絕緣焊接點;在所述陽極和陰極之間串聯設置所述控 制中樞。

　　本實用新型電化學-生物強化污水處理的嵌套式電極裝置的結構特點也在于：

　　所述嵌套式電極裝置可設置為立式或臥式組合式結構，所述立式或臥式組合式結構為： 所述嵌套式電極裝置的外壁為陽極，內部為陰極，在所述陽極和陰極之間設置絕緣透水層， 在所述陰極中設置微孔曝氣系統，所述微孔曝氣系統是由放置在所述陰極中的微孔曝氣管通 過空氣導管與空氣收集器相連接。

　　所述嵌套式電極裝置可設置為立式或臥式疊合式結構，所述立式或臥式疊合式結構為： 所述嵌套式電極裝置的下層為陽極，上層為陰極，在所述陽極和陰極之間設置絕緣透吸水層， 在所述陽極和絕緣透水層中嵌入設置有包圍所述陰極外側壁的吸水層，在所述陰極的上方設 置噴淋裝置，所述噴淋裝置是由放置在所述曝氣池中的微型水泵通過水管連接至設置在所述 陰極上方的灑水噴頭。

　　所述嵌套式電極裝置可設置為獨立式結構;所述獨立式結構為：所述陰極單獨設置在陰 極池中，并通過鹽橋連接于所述陽極所在的曝氣池中。

　　所述固定錨分為底座式固定錨和懸掛式固定錨，所述底座式固定錨的結構為：底座式固 定錨由固定錨子扣、固定錨底座和固定螺絲組成;所述固定錨底座固定設置在曝氣池中，所 述固定錨子扣嵌套在所述固定錨底座并通過所述固定螺絲固定;

　　所述懸掛式固定錨的結構為：懸掛式固定錨由固定錨子扣、懸掛索、懸掛桿和橫向固定 螺絲組成;所述固定錨子扣通過所述懸掛索懸掛于所述固定桿上，并通過橫向固定螺絲將所 述懸掛索固定在所述固定桿上。

　　生物電化學技術中的電子轉移機制可以通過兩種途徑提高污水中有機物的降解率。首先， 高導電電極的存在和陰極周?chē)�的空氣可以維持一個快速的電子轉移，加快污水中有機物降解 過程產生的電子提取，陰極與空氣的直接接觸消除或減弱了污水處理過程曝氣的必要性。其 次，有機物降解過程產生的電子只有少部分被微生物自身利用，其余大部分可通過電極傳輸 產生電能，因此，在微生物降解有機污染物的過程中相當于增加一個有競爭力的電子接收器， 陽極捕捉電子并把電子通過導線輸送到陰極，在陰極電子和氧氣結合發生反應，從而進一步 刺激微生物，實現更高的有機物生物降解速率。因此，生物電化學技術可以顯著提高有機污 染物的降解速率，從而提高污水處理效率。

　　與已有技術相比，本實用新型有益效果體現在：

　　1、本實用新型集電化學和生物處理技術于一體，可直接利用空氣中的分子氧，完全替代 或減少污水生物處理過程的曝氣，采用平行、垂直或者斜交于水流方向的嵌套式電極裝置， 克服了曝氣池運行過程水位變化的影響，以及陰極難以漂浮在水-氣界面且保持濕潤的難題， 使得陰極能直接和充分利用空氣中的氧氣為電子受體，省去或減少曝氣，有效降低水處理能 耗;處理效果好、能耗低、電極壽命長、成本低。

　　2、本實用新型所采用的組合式嵌套電極，在陰極中加入微孔曝氣管，可直接利用自然風 來增加陰極表面氧氣的含量，并解決了如何使陰極漂浮在水-氣界面且保持濕潤的難題，極大 提高陰極反應速率。

　　3、本實用新型所采用的疊合式嵌套電極，可將陰極直接置于曝氣池水面上方，并通過吸 水層和噴淋裝置為陰極提供水分，以保證其表面濕潤，克服了如何使陰極漂浮在水-氣界面且 保持濕潤的難題，極大提高陰極反應速率。

　　4、本實用新型所采用的疊合式嵌套電極，可將陰極獨立于陽極安裝于一個含有任何溶解 的溶質的水中。一個由傳到質子和例子作用的管狀、片狀或其他形狀的非絕緣吸水或保水材 料的連接體(鹽橋)兩端分別放置于陰極和陽極所在的水中。陰極容器中的水保證其表面濕 潤，解決了如何使陰極漂浮在水-氣界面且保持濕潤的難題，陰陽極之間的連接保證了質子的 流通途徑，可極大提高裝置反應速率。

　　5、本實用新型采用片狀、粒狀、絲狀、螺旋狀、以及混合形狀的材料作為陰極，具有良 好透水性，并顯著增大了陰極比表面積，提高電流效率，降低能耗和污水處理成本。

　　6、本實用新型采用透水性好的片片狀、粒狀、絲狀、螺旋狀、以及混合形狀的材料作為 陽極，使陽極與污水接觸充分，能快速及時收集和傳輸有機物降解過程產生的電子，并為微 生物提供棲息場所，提高曝氣池微生物濃度，增大容積負荷率，提高污水處理速率和效率。

　　7、本實用新型采用嵌套電極，陰極和陽極之間省去了質子交換膜，不僅大大節約了構建 成本，而且完全擺脫了構建規模的限制，解決了生物電化學污水處理技術難于規�；瘜�(shí)際應 用的難題。
