申請日2014.02.06
公開(公告)日2015.10.21
IPC分類號C02F9/08; C02F1/28; C02F1/04
摘要
本發明公開了用于處理熱電廠、其它工業工廠和/或其它工業來源處產生的廢水的方法、系統和/或設備。所述廢水被引導穿過包括直接接觸絕熱濃縮系統的廢水濃縮器。熱進料氣體流被引導穿過所述廢水濃縮器。所述廢水濃縮器將所述熱進料氣體與所述廢水直接混合并且從所述廢水蒸發水蒸氣。所述廢水濃縮器從剩余濃縮廢水分離所述水蒸氣。內含式空氣-水界面液體蒸發器可以被布置成在由所述廢水濃縮器處理之前對所述廢水進行預處理。
權利要求書
1.一種用于熱電廠的廢水處理系統，所述廢水處理系統包括：
廢水濃縮器，所述廢水濃縮器實施直接接觸絕熱廢水濃縮器系 統，所述廢水濃縮器包括直接接觸蒸發區段和氣-液分離器;
廢水流，所述廢水流產生于熱電廠中，操作性地連接至所述廢 水濃縮器以將廢水供應至所述直接接觸蒸發區段;以及
熱進料氣體流，所述熱進料氣體流操作性地連接至所述廢水濃 縮器以將熱進料氣體與所述廢水流同時供應至所述直接接觸蒸發區 段;
其中，所述直接接觸蒸發區段將所述熱進料氣體與所述廢水直 接混合并且從所述廢水蒸發水，以形成水蒸氣和濃縮廢水，以及
其中，所述氣-液分離器將所述水蒸氣從所述濃縮廢水分離，并 且從所述氣-液分離器排放排氣，所述排氣包括所述水蒸氣和所述熱 進料氣體的一些或全部。
2.如權利要求1或前述權利要求中任一項所述的廢水處理系統，其中， 所述廢水流包括煙道氣脫硫清洗用水、冷卻塔清洗用水、工業水、 發電廠滲濾液以及發電廠貯水庫水中的至少一種。
3.如權利要求2或前述權利要求中任一項所述的廢水處理系統，其中， 所述熱進料氣體流用來自所述熱電廠中的廢熱來加熱。
4.如權利要求3或前述權利要求中任一項所述的廢水處理系統，其中， 所述熱進料氣體包含來自燃烴的燃燒加熱器的熱煙道氣。
5.如權利要求2或前述權利要求中任一項所述的廢水處理系統，其中， 所述直接接觸蒸發區段包括文丘里管區段和沉浸式導氣管中的至少 一個。
6.如權利要求5或前述權利要求中任一項所述的廢水處理系統，其中， 所述氣-液分離器包括操作性地連接至所述直接接觸蒸發區段的叉 流式氣-液分離器和氣旋式氣-液分離器中的至少一個。
7.一種用廢水濃縮器處理來自熱電廠的廢水的方法，其中，所述廢水 濃縮器包括直接接觸絕熱廢水濃縮器系統，并且所述熱電廠包括廢 水源和熱進料氣體源，所述方法包括以下步驟：
將熱進料氣體流接收到所述廢水濃縮器中;
通過導管將包括所述廢水的進料廢水從所述熱電廠接收到所 述廢水濃縮器中;
將熱進料氣體與所述進料廢水在所述廢水濃縮器中直接混合 以從所述進料廢水蒸發水蒸氣;
在所述廢水濃縮器中將所述水蒸氣從所述進料廢水分離以形 成濃縮排出鹽水和排氣;以及
從所述廢水濃縮器排放所述排氣。
8.如權利要求7或前述權利要求中任一項所述的方法，其中，所述廢 水包括煙道氣脫硫清洗用水、冷卻塔清洗用水以及工業水中的至少 一種。
9.如權利要求7或前述權利要求中任一項所述的方法，其中，所述熱 進料氣體包含從燃烴的燃燒加熱器排出的熱煙道氣。
10.如權利要求7或前述權利要求中任一項所述的方法，所述方法還包 括在將所述進料廢水接收到所述廢水濃縮器中之前對所述進料廢水 進行預處理的步驟。
11.如權利要求7或前述權利要求中任一項所述的方法，所述方法還包 括對所述濃縮排出鹽水進行后處理的步驟。
12.如權利要求11或前述權利要求中任一項所述的方法，其中，所述后 處理的步驟包括在固-液分離器中將所述濃縮排出鹽水中的固體從 液體去除和/或進一步濃縮所述濃縮排出鹽水的步驟。
13.如權利要求7或前述權利要求中任一項所述的方法，所述方法還包 括對所述熱進料氣體流預處理以在將所述熱進料氣體接收到所述廢 水濃縮器中之前將微粒從所述熱進料氣體分離的步驟。
14.如權利要求7或前述權利要求中任一項所述的方法，所述方法還包 括以下步驟：
將所述排氣再加熱到所述排氣的酸-氣冷凝溫度之上;以及
將所述排氣返回到所述熱電廠的排放系統中。
15.一種熱電廠，所述熱電廠包括：
熱電發電機，所述熱電發電機用于產生電;
廢水濃縮器，所述廢水濃縮器包括直接接觸絕熱廢水濃縮器系 統;
廢水源，所述廢水源操作性地連接至所述廢水濃縮器以將進料 廢水供應至所述廢水濃縮器;以及
熱進料氣體源，所述熱進料氣體源操作性地連接至所述廢水濃 縮器以將熱進料氣體供應至所述廢水濃縮器;
其中，所述廢水濃縮器將所述熱進料氣體與所述進料廢水直接 混合，從所述進料廢水蒸發水蒸氣，將所述水蒸氣從所述進料廢水 分離，從而形成排出鹽水和排氣，將所述排氣排放至大氣和/或另一 處理部件，并且以適于進一步處理和/或處置的形式提供與所述排氣 分離的所述排出鹽水。
16.如權利要求15或前述權利要求中任一項所述的熱電廠，其中，所述 熱電發電機包括用于產生蒸汽以使操作性地連接至發電機的渦輪機 旋轉的鍋爐，并且其中所述廢水源包括操作性地連接至所述鍋爐以 從所述鍋爐接收煙道氣的煙道氣脫硫系統，其中所述煙道氣脫硫系 統從所述煙道氣去除硫并且產生含有污染物的煙道氣脫硫清洗用 水，并且其中所述廢水濃縮器操作性地連接至所述煙道氣脫硫系統 以接收含有所述煙道氣脫硫清洗用水的至少一些的進料廢水。
17.如權利要求16或前述權利要求中任一項所述的熱電廠，其中，所述 鍋爐包括燃烴的燃燒加熱器。
18.如權利要求16或前述權利要求中任一項所述的熱電廠，其中，所述 熱進料氣體源包含來自所述鍋爐的熱煙道氣。
19.如權利要求15或前述權利要求中任一項所述的熱電廠，其中，所述 廢水源包括冷卻塔清洗用水和工業水中的至少一種。
20.如權利要求15或前述權利要求中任一項所述的熱電廠，其中，所述 熱電發電機包括燃?xì)鉁u輪機并且所述熱進料氣體源包括由所述燃?xì)?渦輪機產生的廢熱。
說明書
用于發電廠和其它工業來源的廢水處理系統
技術領域
本發明一般涉及用于處理熱電廠、其它工業工廠和/或其它工業來源 中產生的廢水的方法、系統和/或設備。
背景技術
包括燃烴發電廠諸如煤、油和/或天然氣燃燒的發電廠的熱電廠和核 發電廠以及其它重工業過程使用大量水以用于進行各種工藝并且提供輔 助功能。通常，水是從周圍環境諸如附近的溪流或湖泊抽取，并且水最終 返回到溪流或湖泊中。
問題是水往往會被化學品和/或來自工業過程的其它廢棄產物污染， 從而形成廢水。因此，經常需要在將廢水返回到環境中之前處理這種廢水 以去除污染物的一些或全部。
燃烴熱電廠中經常產生的廢水的一個特定來源是煙道氣脫硫 (“FGD”)清洗用水，或“排污水”。FGD清洗用水是含硫的廢水或漿料 和/或從煙道氣(即，來自鍋爐或其它烴燃料燃燒過程的排氣)流去除的其 它化學品。FGD清洗用水是煙道氣脫硫系統的副產物，其中硫和其它污染 物通常在稱為吸收器的部件中從煙道氣流去除。在吸收器中，硫和/或其它 污染物通常通過用攜帶各種化學品的基于水的漿料對煙道氣流噴霧來從 煙道氣去除，化學品被設計成幫助從氣體去除硫和/或其它污染物。漿料在 被噴霧到煙道氣流中之后收集，并且典型地通過吸收器再循環多次。FGD 清洗用水是隨著漿料中的硫和/或其它污染物的堆積的增加而從漿料抽出 的，例如以在某一預選擇的范圍內或在某一預選擇的上限下維持漿料中的 總?cè)芙夤腆w(“TDS”)的廢水流。
發電廠和其它工業工廠中經常產生的廢水的另一個來源是冷卻塔清 洗用水，或“排污水”。與FGD清洗用水類似，冷卻塔清洗用水是含有溶 解固體的廢水，該廢水從用于冷卻排氣的供水抽出，通常以在某一預選擇 的范圍或限制之內或之下維持冷卻水中的TDS。
發電廠中經常產生的廢水的另外的來源是工業水，工業水用于冷卻除 主冷凝器之外電廠廠房或其它地方中的各種熱交換器或冷卻器。正如FGD 清洗用水和冷卻塔清洗用水，工業水通常累積溶解固體，溶解固體的水平 通常需要進行控制。
工業水、FGD清洗用水和冷卻塔清洗用水通常需要被處理來在返回 到環境中或在工業工廠內再循環以供進一步使用之前去除溶解固體的一 些或全部。
發明內容
根據一些方面，公開了用于在將水返回到周圍環境或?qū)⑺傺h(huán)以供 發電廠后續使用之前用廢水濃縮器處理熱電廠處的廢水的一種或多種方 法、系統和/設備，廢水濃縮器包括直接接觸絕熱濃縮系統。方法、系統和 設備可以應用于產生含有硫或其它酸性氣體排氣流的其它過程，例如石油 精煉廠和/或天然氣加工廠。
根據其它方面，公開了用于以多階段處理系統處理廢水的一種或多種 方法、系統和/設備，其中第一階段包括操作性地設置在含廢水的蓄水池中 的液體蒸發器，并且第二階段包括操作性地連接至蓄水池以從蓄水池接收 廢水的廢水濃縮器。多階段處理系統可以用作用于處理熱電廠處的廢水的 系統的一部分，但不限于在熱電廠中使用。
根據一個示例性方面，用于熱電廠的廢水處理系統包括熱電廠中產生 的廢水流，該廢水流被引導穿過實施直接接觸絕熱廢水濃縮器系統的廢水 濃縮器。熱進料氣體流同時被引導穿過廢水濃縮器。廢水濃縮器將熱進料 氣體和廢水直接混合，并且從廢水蒸發水以形成水蒸氣和濃縮廢水。廢水 濃縮器將水蒸氣從濃縮廢水分離。廢水濃縮器排放排氣，包括水蒸氣和一 些或全部進料氣體。排氣可以排放至大氣或另一部件以供進一步處理、回 收或使用。其余濃縮廢水或排出鹽水可以再循環穿過廢水濃縮器以用于進 一步濃縮和/或引導用于進一步處理、回收和/或處置。
根據另一個示例性方法，公開了一種用實施直接接觸絕熱廢水濃縮器 系統的廢水濃縮器處理來自熱電廠的廢水的方法。發電廠包括廢水源和熱 進料氣體源。該方法包括以下步驟：將熱進料氣體流接收到廢水濃縮器中， 通過導管將包括廢水的進料廢水從熱電廠接收到廢水濃縮器中，將熱進料 氣體與進料廢水在廢水濃縮器中直接混合以將水蒸氣從進料廢水蒸發，在 廢水濃縮器中將水蒸氣與進料廢水分離以形成濃縮排出鹽水和排氣，并且 將排氣從廢水濃縮器排放。
根據另外的示例性方面，熱電廠包括熱電發電機，諸如用于產生蒸汽 以使操作性地連接至發電機的渦輪機旋轉以用于產生電的鍋爐和/或燃?xì)?渦輪機，具有直接接觸絕熱廢水濃縮器系統的廢水濃縮器，操作性地連接 至廢水濃縮器以將進料廢水供應至廢水濃縮器的廢水源以及操作性地連 接至廢水濃縮器以將熱進料氣體供應至廢水濃縮器的熱進料氣體源。廢水 濃縮器將熱進料氣體與進料廢水直接混合，從進料廢水蒸發水蒸氣，將水 蒸氣從進料廢水分離，從而形成排出鹽水和排氣，將排氣排放至大氣和/ 或另一處理部件，并且提供與排氣分離的排出鹽水以供進一步處理和/或處 置。
進一步根據前述示例性方面中的任一個或多個，用于處理發電廠廢水 的系統、設備和/或方法和/或多階段廢水處理系統還任選地可以包括以下 優選形式的任一種或多種。
在一些優選形式中，廢水包括來自發電廠的清洗用水、工業水、滲濾 液和/或貯水庫水。清洗用水可以包括來自煙道氣脫硫系統的煙道氣脫硫清 洗用水和/或來自冷卻塔的清洗用水。

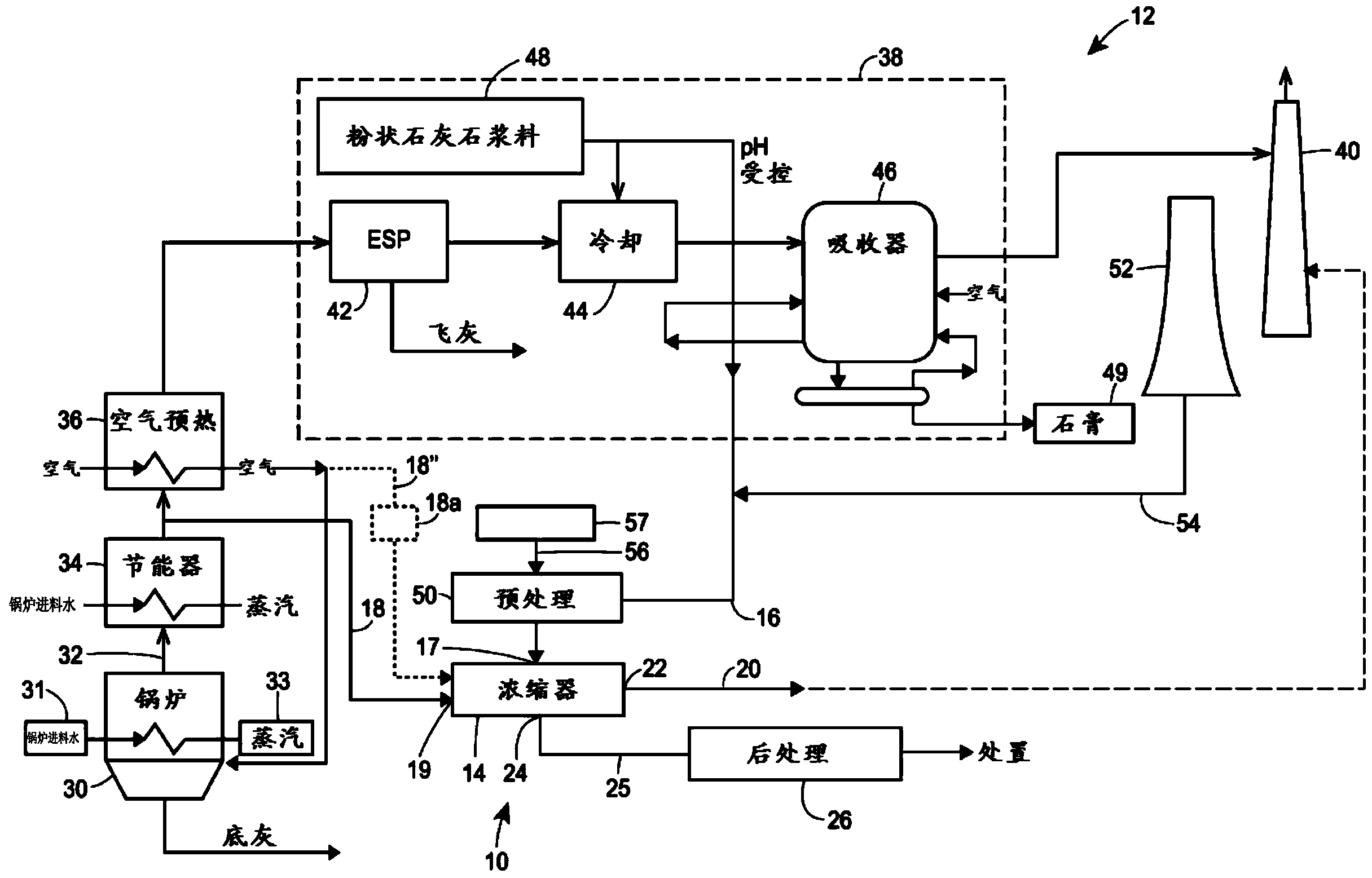

在一些優選形式中，熱電廠包括具有用于產生蒸汽的燃烴的燃燒加熱 器的鍋爐、來自燃燒加熱器的第一煙道氣流以及煙道氣脫硫系統。煙道氣 脫硫系統可以操作性地連接至來自燃燒加熱器的第一煙道氣流。煙道氣脫 硫系統可以被布置成諸如用吸收器從煙道氣去除硫和/或其它污染物，并且 產生煙道氣脫硫清洗用水。燃燒加熱器可以是燃烴的，例如用煤、油和/ 或天然氣燃燒。廢水濃縮器可以操作性地連接至煙道氣脫硫系統以接收包 括煙道氣脫硫清洗用水的進料廢水。在一些形式中，熱電廠包括其它類型 的熱電發電機諸如燃?xì)鉁u輪機。燃?xì)鉁u輪機可以例如單獨用作主要發電設 備和/或結合其它類型的熱電發電機用作調峰或備用發電設備。
在一些形式中，熱電廠包括冷卻塔。冷卻塔產生冷卻塔清洗用水。廢 水濃縮器可以操作性地連接至冷卻塔以接收包括冷卻塔清洗用水的進料 廢水。
在一些形式中，熱電廠產生工業水。廢水濃縮器可以操作性地連接至 工業水源以接收包括工業水的進料廢水以用于濃縮。
在一些形式中，廢水濃縮器可以與發電廠滲濾液源操作性地連接在一 起，以使得發電廠滲濾液被供應至廢水濃縮器以用于濃縮。
在一些優選形式中，廢水濃縮器可以與貯水庫操作性地連接在一起， 以使得來自貯水庫的水供應至廢水濃縮器以用于濃縮。
在一些優選形式中，熱進料氣體包括熱排氣或來自發電廠內的一個或 多個其它工序的其它廢熱。熱進料氣體可以抽自以下各項：第一煙道氣流 諸如滑流、燃燒加熱器的燃燒空氣預熱器的熱空氣和/或包括其它熱氣體 流。熱進料氣體可以從溫度處在約150℉與約800℉之間的溫度的第一流 引出�；骺梢栽诘谝涣鞔┻^為燃燒器預加熱燃燒空氣的燃燒空氣預熱器 之后從第一流抽取�；骺梢栽诘谝涣鞯竭_(dá)煙道氣脫硫系統之前從第一流 抽取。燃燒加熱器可以包括煤燃燒鍋爐、內燃機、渦輪機組以及其它燃燒 裝置中的任一個或多個。鍋爐可以包括用于為發電機的渦輪機產生進料蒸 汽的鍋爐。
在一些優選形式中，熱進料氣體從由燃燒空氣預熱器產生的熱空氣抽 取。來自燃燒空氣預熱器的熱空氣任選地還可以在被提供為熱進料氣體之 前例如用火炬或燃燒器進行加熱。
在一些優選形式中，熱進料氣體通過火炬或燃燒器直接加熱。火炬或 燃燒器可以專用于加熱有待提供至廢水濃縮器的熱進料氣體。
在一些優選形式中，熱進料氣體從備用發電設備諸如備用燃?xì)鉁u輪機 或其它調峰發電裝置抽取。
在一些優選形式中，熱進料氣體從包括本文描述的任一個或多個來源 的多個不同的熱空氣源抽取。
在一些優選形式中，廢水濃縮器包括將廢水直接混合并蒸發成熱排氣 的裝置如文丘里管蒸發裝置或通流管蒸發。廢水濃縮器可以包括叉流式氣 -液分離器、氣旋式氣-液分離器或濕式靜電除塵器中的任一個或任何組合。 廢水濃縮器可以永久地安裝在發電廠中。廢水濃縮器可以是便攜式的并且 暫時地安裝在發電廠中。
在形成多階段廢水處理系統的一些優選形式中，廢水可以在第一階段 通過另外的廢水處理系統進行預處理，之后在第二階段中提供作為進料廢 水在廢水濃縮器中進行處理。預處理可以包括操作性地設置在含廢水的蓄 水池中以在將廢水提供至廢水濃縮器之前從廢水蒸發至少一些水的液體 蒸發器。蓄水池可以諸如通過一個或多個供應導管從發電廠接收廢水。蓄 水池可以通過一個或多個另外的排出導管操作性地連接至廢水濃縮器。廢 水可以從發電廠內的一個或多個工序通過供應導管流動到蓄水池中。廢水 可以通過排出導管從蓄水池流動至廢水濃縮器。液體蒸發器優選地連接至 強制空氣源，并且諸如通過在大量廢水中形成氣泡將不連續的氣相與連續 的廢水相在部分封閉容器內有力地混合。強制空氣可以例如通過發電廠內 的廢熱源諸如煙道氣或其它廢熱源來加熱。液體蒸發器可以對廢水進行預 處理以將比簡單地將來自發電廠內的各種工序的廢水直接用作進料廢水 更為濃縮的進料廢水提供至廢水濃縮器。在第一階段使用的液體蒸發器與 第二階段的用于廢水濃縮器的預處理進料廢水的組合可以在除了作為實 例的熱電廠之外的其它使用環境中實施。
在一些優選形式中，由廢水濃縮器產生的濃縮排出鹽水通過另外的處 理系統和/或方法來進行后處理。可以在后處理過程中將排出鹽水脫水。在 后處理過程中從排出鹽水去除的液體可以再循環至廢水濃縮器以進行再 次處理。
在一些優選形式中，靜電除塵器(ESP)、濕式靜電除塵器(WESP) 和/或過濾袋操作性地連接至第一煙道氣流或煙道氣滑流。ESP、WESP或 過濾袋可以被布置成在煙道氣進入廢水濃縮器之前從煙道氣去除飛灰和/ 或其它污染物。
在一些優選形式中，從廢水濃縮器排放的排氣被引導至一個或多個另 外的排放控制系統以在釋放至大氣之前進行進一步處理。來自廢水濃縮器 的排氣可以在返回到電廠的排氣流之前進行加熱或預加熱。排氣可以用燃 燒器、電加熱器或其它熱氣體流中的任一個或任何組合加熱或預加熱。排 氣可以加熱到酸-氣冷凝溫度之上。排氣可以返回到煙道氣脫硫系統中。 排氣還可以或可替代地直接排放至大氣，而不需進行進一步處理或再捕 獲。
在考慮以下詳細描述和隨附權利要求書之后，其它方面和形式將變得 顯而易見。
