申請日2014.01.28

　　公開(公告)日2014.04.30

　　IPC分類號G01N1/14

　　摘要

　　本發明公開了一種具有重金屬元素富集功能的工業廢水樣品采集裝置，安裝在樣品瓶上，包括富集采樣管、蠕動泵、進樣管和廢液瓶，進樣管繞置在蠕動泵上，進樣管的兩端分別伸入樣品瓶和廢液瓶中，富集采樣管由填充管、螯合樹脂填充物和接頭組成，填充管內填充螯合樹脂填充物，填充管的兩端安裝接頭，富集采樣管通過其兩端的接頭接入進樣管靠近廢液瓶的位置。本發明還公開了相應的采集方法。本發明具有如下優點：能夠有效實現重金屬元素的富集采樣，提高了元素分析的檢出限;重金屬元素的富集倍數可根據用戶需要來調整;采集過程簡單，易于操作;富集采樣管可重復使用，成本低;該采集方法和火焰原子吸收測量配合，元素分析快速高效。

　　權利要求書

　　1.一種具有重金屬元素富集功能的工業廢水樣品采集裝置，其特征在于：安裝在樣品瓶上，包括富集采樣管、蠕動泵、進樣管和廢液瓶，進樣管繞置在蠕動泵上，進樣管的兩端分別伸入樣品瓶和廢液瓶中，富集采樣管由填充管、螯合樹脂填充物和接頭組成，填充管內填充螯合樹脂填充物，填充管的兩端安裝接頭，富集采樣管通過其兩端的接頭接入進樣管靠近廢液瓶的位置。

　　2.如權利要求1所述的一種具有重金屬元素富集功能的工業廢水樣品采集裝置，其特征在于：所述填充管為彈性硅膠材質的圓柱形。

　　3.如權利要求1所述的一種具有重金屬元素富集功能的工業廢水樣品采集裝置，其特征在于：所述螯合樹脂填充物為D412大孔氨基膦酸型螯合樹脂。

　　4.如權利要求1所述的一種具有重金屬元素富集功能的工業廢水樣品采集裝置，其特征在于：所述接頭采用四氟乙烯接頭。

　　5.如權利要求1所述的一種具有重金屬元素富集功能的工業廢水樣品采集裝置，其特征在于：所述進樣管為具有彈性的蠕動泵管。

　　6.如權利要求1所述的一種具有重金屬元素富集功能的工業廢水樣品采集裝置，其特征在于：所述蠕動泵為具有調速、定時功能的蠕動泵。

　　7.一種具有重金屬元素富集功能的工業廢水樣品采集方法，其特征在于包括如下步驟：

　　第一步，富集采樣管的預處理：富集采樣管由填充管、螯合樹脂填充物和接頭組成，填充管內填充螯合樹脂填充物，填充管的兩端安裝接頭，將富集采樣管放入濃度為0.4mol/L的乙酸銨溶液中浸泡1小時后取出;

　　第二步，采集裝置管路連接：將處理好的富集采樣管接入進樣管，進樣管繞置在蠕動泵上，將進樣管的兩端分別伸入樣品瓶和廢液瓶中;

　　第三步，參數設置：設置樣品采集裝置中蠕動泵的速度及采樣時間，蠕動泵的速度為4mL/分鐘，采樣時間設為 10分鐘;

　　第四步，開啟蠕動泵，開始廢水樣品的采集;

　　第五步，采樣結束：經過一段采樣時間后，蠕動泵自動停止;

　　第六步，取下富集采樣管，采集結束。

　　8.如權利要求7所述的一種具有重金屬元素富集功能的工業廢水樣品采集方法，其特征在于：所述第一步，是將富集采樣管放入0.4mol/L乙酸銨溶液中浸泡1小時后取出。

　　9.如權利要求7所述的一種具有重金屬元素富集功能的工業廢水樣品采集方法，其特征在于：所述第三步，設置樣品采集裝置中蠕動泵的速度為4mL/分鐘，采樣時間設為 10分鐘，相當于采集的樣品量為40mL。

　　說明書

　　一種具有重金屬元素富集功能的工業廢水樣品采集裝置及方法

　　技術領域

　　本發明屬于元素檢測領域，特別涉及一種工業廢水中重金屬元素檢測的樣品采集裝置以及采集方法。

　　背景技術

　　隨著工業新原料的廣泛使用、環境污染程度的加劇，工業廢水中的重金屬污染物對人類的健康危害也越來越大。

　　在眾多的重金屬中，有些是人體新陳代謝或發育成長必不可少的元素，對人體健康至關重要，稱為必需元素，如銅、鋅、鈷等，但有些尚未證實其具有正常的生理功能，不僅人體不需要，而且攝入微量就會出現病態或中毒癥狀，常稱有害重金屬或有毒重金屬，如鉛、鎘、汞等。

　　重金屬一般以天然濃度廣泛存在于自然界中，但由于人類對重金屬的開采、冶煉、加工及商業制造活動日益增多，造成不少重金屬如鉛、鎘、汞等進入大氣、水、土壤環境，引起嚴重的環境污染，我們常說的重金屬污染指的就是因人類活動導致環境中的重金屬含量增加，超出正常范圍，并導致環境質量惡化。重金屬主要通過污染食品、飲用水及空氣最終威脅人類健康。

　　目前檢測重金屬污染物的主要方法有分光光度法、原子吸收法(AAS)、原子熒光法(AFS)、電感耦合等離子體-原子發射光譜法(ICP-AES)等。其中，分光光度法和原子吸收法是較為傳統的檢測方法。ICP-AES是后來發展起來的新的檢測手段，具有廣譜性和多元素分析能力，但由于儀器昂貴仍限制了其方法的普遍推廣。

　　本領域人士眾所周知，原子吸收法是目前廢水中的重金屬檢驗標準中普遍使用的檢測方法，主要有火焰法、石墨爐法和氫化物發生原子吸收法三類，具有適用性廣、操作簡便等特點。石墨爐法靈敏度高，但不同元素、不同含量需要采用不同的升溫程序和基體改進方法，進而加大了分析難度，而且儀器需配備相應切換裝置，難以被廣大用戶所接受�；鹧娣ǚ椒ê唵�，測試快速，但靈敏度相對較低。在工業廢水重金屬元素檢測中，由于基體復雜，通常還存在著嚴重基體干擾的大量鹽類，給測定工作帶來極大干擾。

　　因此，需要尋求一種可提高火焰原子吸收方法重金屬元素檢測的靈敏度的樣品采集方法，來配合火焰原子吸收方法進行快速檢測。

　　發明內容

　　針對現有廢水重金屬元素檢測中火焰原子吸收方法靈敏度相對較低的問題，本發明的目的在于提供一種具有重金屬元素富集功能的工業廢水樣品采集裝置，來提高重金屬元素檢測的靈敏度。

　　本發明還提供與廢水樣品采集裝置配套的一種具有重金屬元素富集功能的工業廢水樣品采集方法。

　　為了達到上述目的，本發明的技術方案如下：

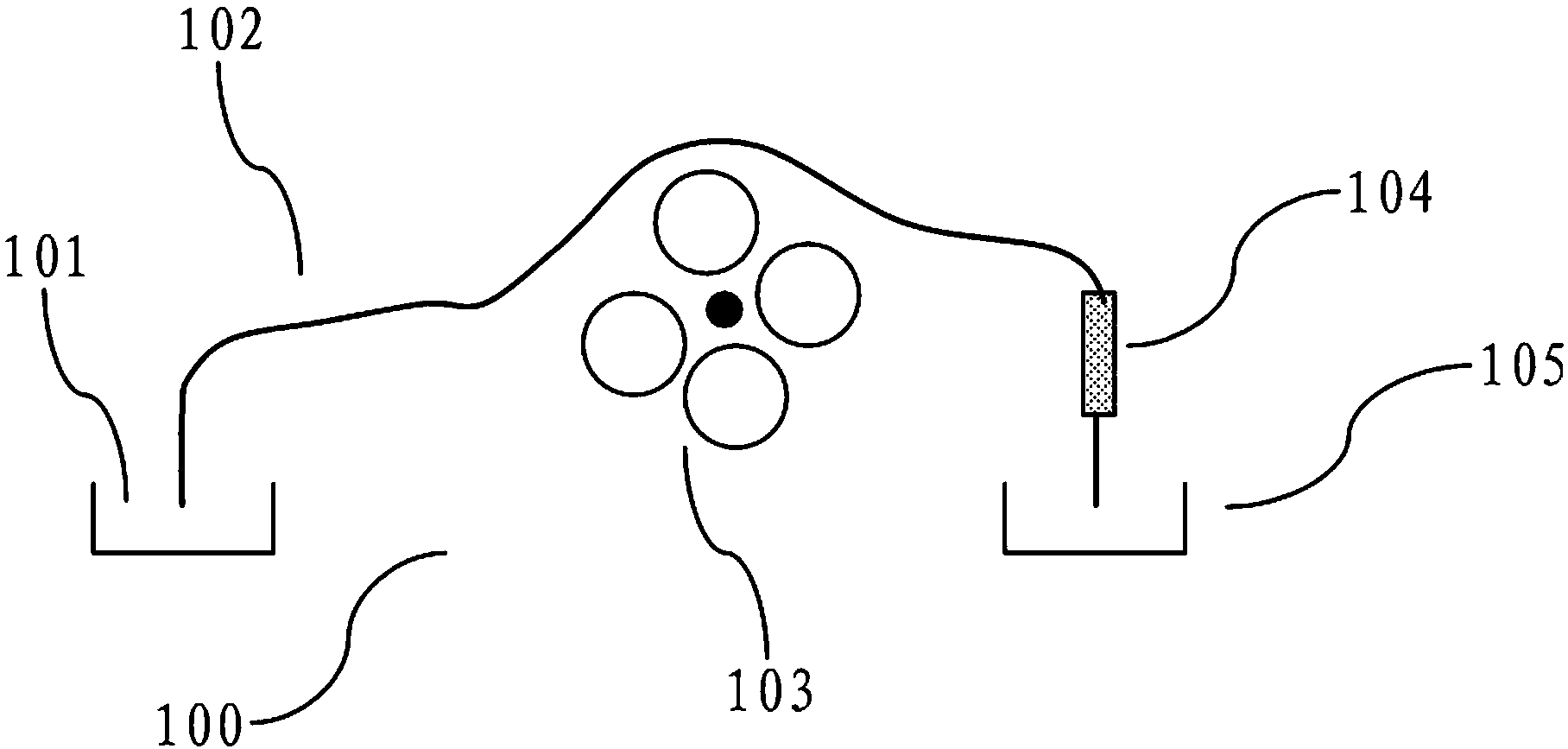

　　一種具有重金屬元素富集功能的工業廢水樣品采集裝置，安裝在樣品瓶上，包括富集采樣管、蠕動泵、進樣管和廢液瓶，進樣管繞置在蠕動泵上，進樣管的兩端分別伸入樣品瓶和廢液瓶中，富集采樣管由填充管、螯合樹脂填充物和接頭組成，填充管內填充螯合樹脂填充物，填充管的兩端安裝接頭，富集采樣管通過其兩端的接頭接入進樣管靠近廢液瓶的位置。

　　所述填充管為彈性硅膠材質的圓柱形。

　　所述螯合樹脂填充物為D412大孔氨基膦酸型螯合樹脂。

　　所述接頭采用四氟乙烯接頭。

　　所述進樣管為具有彈性的蠕動泵管。

　　所述蠕動泵為具有調速、定時功能的蠕動泵。

　　一種具有重金屬元素富集功能的工業廢水樣品采集方法，包括如下步驟：

　　第一步，富集采樣管的預處理：富集采樣管由填充管、螯合樹脂填充物和接頭組成，填充管內填充螯合樹脂填充物，填充管的兩端安裝接頭，將富集采樣管放入濃度為0.4mol/L的乙酸銨溶液中浸泡1小時后取出，浸泡的主要作用為活化螯合樹脂以便提高對重金屬元素富集的吸附能力;

　　第二步，采集裝置管路連接：將處理好的富集采樣管接入進樣管，進樣管繞置在蠕動泵上，將進樣管的兩端分別伸入樣品瓶和廢液瓶中;

　　第三步，參數設置：設置樣品采集裝置中蠕動泵的速度及采樣時間，蠕動泵的速度為4mL/分鐘，采樣時間設為 10分鐘;

　　第四步，開啟蠕動泵，開始廢水樣品的采集;

　　第五步，采樣結束：經過一段采樣時間后，蠕動泵自動停止;

　　第六步，取下富集采樣管，采集結束。

　　所述第一步，是將富集采樣管放入0.4mol/L乙酸銨溶液中浸泡1小時后取出。

　　所述第三步，設置樣品采集裝置中蠕動泵的速度為4mL/分鐘，采樣時間設為 10分鐘，相當于采集的樣品量為40mL。

　　采用上述方案后，與普通的工業廢水樣品采集相比，本發明提供的方法具有如下優點：

　　一、能夠有效實現重金屬元素的富集采樣，提高了元素分析的檢出限;

　　二、重金屬元素的富集倍數可根據用戶需要來調整;

　　三、采集過程簡單，易于操作;

　　四、富集采樣管可重復使用，成本低;

　　五、該采集方法和火焰原子吸收測量配合，元素分析快速高效。

　　以下結合附圖和具體實施方式來進一步說明本發明。
