申請日2014.01.29

　　公開(公告)日2014.05.07

　　IPC分類號C02F9/14

　　摘要

　　本發明提供了一種基于MBR法和電解法的海上生活污水處理系統，包括含有電解裝置的調節池、用于MBR法的生化反應池以及用于監控流量的監控裝置。本發明還提供了一種基于MBR法和電解法的海上生活污水處理方法。本發明的處理系統彌補了MBR法穩定性不足、恢復周期較長的難題，可應對海上多種情況下可能對于MBR法帶來的影響，全方面保證了處理系統的穩定運行，可靠性高，而且體積小巧，可廣泛應用于海上平臺及船舶中。本發明的處理方法能有效對海上生活污水進行處理，系統運行穩定，可以設定為多種工作模式，維護工作量小。

　　權利要求書

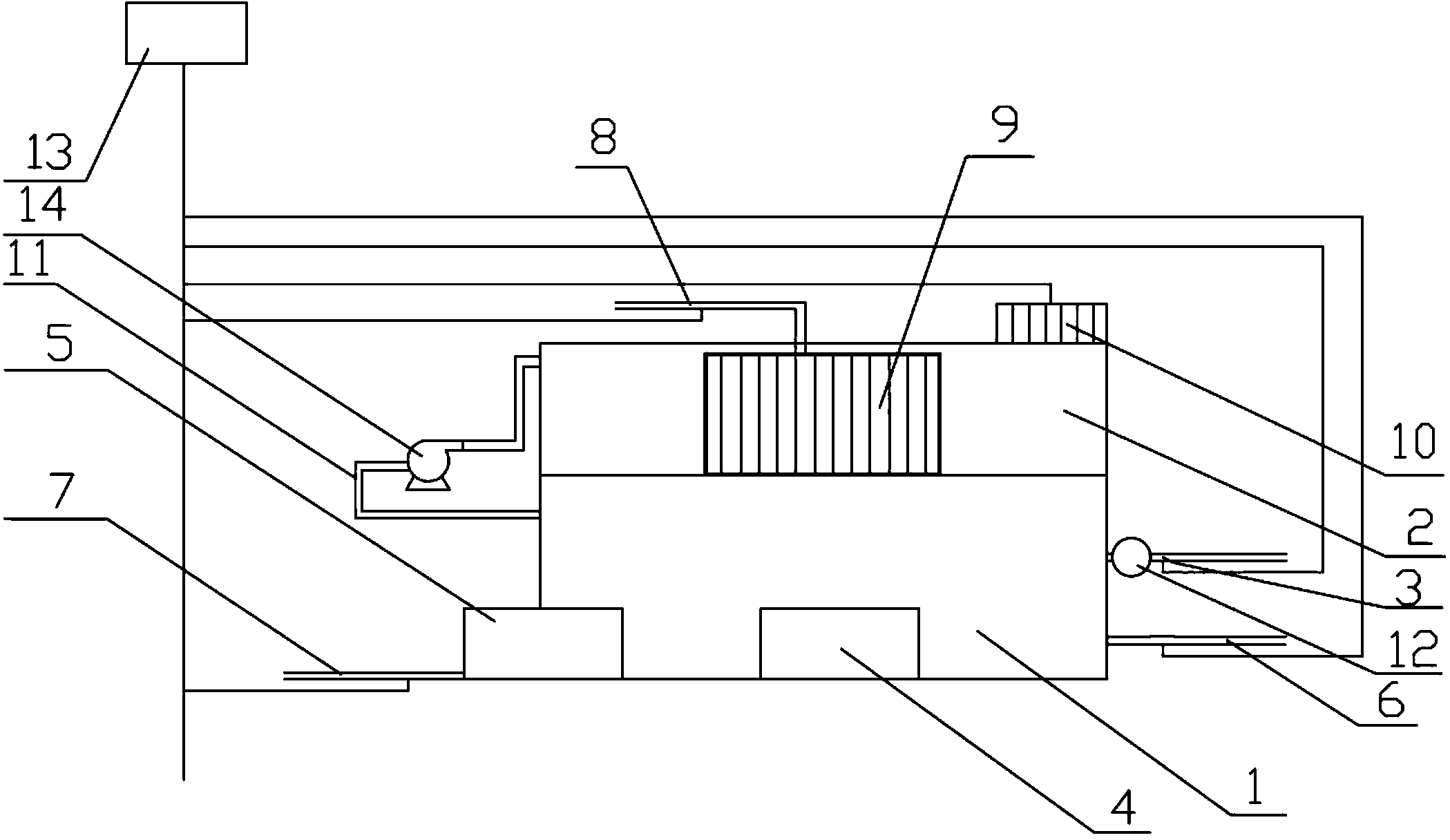

　　1.一種基于MBR法和電解法的海上生活污水處理系統，其特征在于， 所述處理系統包括：

　　調節池(1)，其連接有海上生活污水進水管線(3)和海水進水管線 (6)，所述調節池(1)中設置有電解裝置(4)和粉碎裝置(5)，所述 粉碎裝置(5)連接有調節池排出管線(7);

　　生化反應池(2)，其連接有用于排出處理后清水的清水出水管線(8)， 所述生化反應池(2)中馴養有微生物并設置有一組或多組MBR膜組件 (9)，所述生化反應池(2)還連接有用于向所述微生物投放營養物的投 料池(10)，所述生化反應池(2)與所述調節池(1)通過調節池出水管 線(11)連接;以及

　　流量監測裝置(12)，其設置于所述海上生活污水進水管線(3)上。

　　2.根據權利要求1的處理系統，其特征在于，所述生化反應池(2) 設置于所述調節池(1)之上。

　　3.根據權利要求1或2的處理系統，其特征在于，所述海上生活污水 進水管線、海水進水管線、調節池出水管線、清水出水管線、調節池排出 管線以及投料池上分別設置有控制閥。

　　4.根據權利要求3的處理系統，其特征在于，所述控制閥與用于調節 流量的控制裝置(13)連接。

　　5.根據權利要求1或2的處理系統，其特征在于，所述流量監測裝置 為流量計。

　　6.根據權利要求1或2的處理系統，其特征在于，所述海水進水管線 和清水出水管線上設置有流量監控裝置。

　　7.根據權利要求6的處理系統，其特征在于，所述流量監測裝置為流 量計。

　　8.一種基于MBR法和電解法的海上生活污水處理方法，其特征在于， 所述處理方法采用權利要求1-7任一項所述的處理系統，其包括：將待處 理的海上生活污水通過海上生活污水進水管線送入調節池，在所述調節池 內沉淀污泥后再由調節池出水管線送入生化反應池，在其中依次經過微生 物分解和MBR膜組件過濾后得到處理后的清水由清水出水管線排放;當 所述生化反應池無法工作時，停止向所述生化反應池輸送海上生活污水， 啟動所述調節池中的電解裝置，通過海水進水管線向所述調節池供給海 水，通過電解裝置使用電解法對所述海上生活污水進行處理，處理后的水 通過調節池排出管線排放，直至所述生化反應池重新開始工作為止。

　　9.根據權利要求8的處理方法，其特征在于，當所述生活污水通過所 述生化反應池進行處理時，還包括污泥排出步驟，其過程如下：停止將調 節池出水送入所述生化反應池，通過海水進水管線向所述調節池供給海 水，通過所述電解裝置使用電解法對所述調節池中的污泥進行處理，處理 后的污泥通過粉碎裝置粉碎后由調節池排出管線排出。

　　10.根據權利要求8或9的處理方法，其特征在于，所述處理方法還 包括：當流量監測裝置監測到所述海上生活污水進水管線中1天以上無來 水時，啟動投料池向生化反應池中投入營養物以維持所述生化反應池中的 微生物活性。

　　說明書

　　一種基于MBR法與電解法的海上生活污水處理系統以及處理方法

　　技術領域

　　本發明涉及水處理領域，具體涉及一種基于MBR法與電解法的海上生 活污水的處理系統以及采用所述處理系統進行污水處理的處理方法。

　　背景技術

　　目前對于海上平臺及船舶生活污水的處理主要是兩大技術：膜生物分離 技術(MBR)和電解法。膜生物分離技術(MBR)是一種將生物反應技術 和膜分離技術相結合的新型工藝，污水中的污染物首先在生物反應器中進行 好氧微生物降解，同時生物反應器內的混合液在膜兩側壓力差的作用下，水 和小于膜孔徑的小分子溶質透過膜，從而達到凈化處理的目的，設備穩定運 行的情況下，出水COD濃度可達到30mg/L以下。但是，在實際使用過程 中，由于海上惡劣的工作環境，微生物的活性很不穩定，經常發生微生物大 量甚至全部死亡的現象，導致裝置無法穩定運行，造成處理效果不達標。而 且，微生物的恢復需要一個月左右的時間，恢復周期長。此外，當海上出現 人員撤離等情況時，無法維持污水的連續進水，此時也容易導致微生物的大 規模死亡，從而影響裝置的穩定運行。電解法是將生活污水與海水進行按比 例混合，在電極板的作用下產生具有殺菌作用的次氯酸根離子，破壞微生物 細胞結構，消滅污水中的大腸桿菌等細菌，同時，污水中的有機化合物也在 電解產生的高級氧化作用下氧化分解，設備穩定運行的情況下，出口COD 濃度可達到300mg/L以下。與MBR法相比較，電解法設備穩定性好，不受 海上惡劣工作條件的影響，并且不產生污泥，維護工作量小，但是其出口COD 指標高于MBR法。

　　發明內容

　　為克服現有海上生活污水處理的MBR法存在的不穩定、維護時間長等 缺陷，本發明的一個目的是提供一種基于MBR法與電解法的海上生活污 水處理系統。

　　本發明的另一個目的是提供一種基于MBR法與電解法的海上生活 污水處理方法。

　　本發明提供的處理系統包括：

　　調節池，其連接有海上生活污水進水管線和海水進水管線，所述調 節池中設置有電解裝置和粉碎裝置，所述粉碎裝置連接有調節池排出管 線;

　　生化反應池，其連接有用于排出處理后清水的清水出水管線，所述 生化反應池中馴養有微生物并設置有一組或多組MBR膜組件，所述生化 反應池還連接有用于向所述微生物投放營養物的投料池，所述生化反應 池與所述調節池通過調節池出水管線連接;以及

　　流量監測裝置，其設置于所述海上生活污水進水管線上。

　　其中，所述生化反應池設置于所述調節池之上。

　　其中，所述海上生活污水進水管線、海水進水管線、調節池出水管 線、清水出水管線、調節池排出管線以及投料池上分別設置有控制閥。

　　其中，所述控制閥與用于調節管線中流量的控制裝置連接。

　　其中，所述流量監測裝置為流量計。

　　其中，所述海水進水管線和清水出水管線上設置有流量監控裝置。

　　其中，所述流量監測裝置為流量計。

　　本發明提供的處理方法采用上述技術方案任一項所述的處理系統， 其包括：將待處理的海上生活污水通過海上生活污水進水管線送入調節 池，在所述調節池內沉淀污泥后再由調節池出水管線送入生化反應池， 在其中依次經過微生物分解和MBR膜組件過濾后得到處理后的清水由 清水出水管線排放;當所述生化反應池無法工作時，停止向所述生化反 應池輸送海上生活污水，啟動所述調節池中的電解裝置，通過海水進水 管線向所述調節池供給海水，通過電解裝置使用電解法對所述海上生活 污水進行處理，處理后的水通過調節池排出管線排放，直至所述生化反 應池重新開始工作為止。

　　其中，當所述生活污水通過所述生化反應池進行處理時，還包括污 泥排出步驟，其過程如下：停止將調節池出水送入所述生化反應池，通 過海水進水管線向所述調節池供給海水，通過所述電解裝置使用電解法 對所述調節池中的污泥進行處理，處理后的污泥通過粉碎裝置粉碎后由 調節池排出管線排出。

　　其中，所述處理方法還包括：當流量監測裝置監測到所述海上生活污水 進水管線中1天以上無來水時，啟動投料池向生化反應池中投入營養物以維 持所述生化反應池中的微生物活性。

　　本發明的處理系統基于MBR與電解法裝置，正常工作狀態下利用MBR 法對生活污水進行處理，當MBR法出現不穩定無法正常工作時，可切換至 電解法進行處理，保證在MBR法進行恢復的較長時間內仍可對生活污水進 行必要的處理，從而保證排放水的水質，彌補了MBR法穩定性不足、恢復 周期較長的難題。而且，本發明的系統還可應對海上多種情況下可能對于 MBR法帶來的影響，全方面保證了處理系統的穩定運行，可靠性高。本發 明的處理系統體積小巧，可廣泛應用于海上平臺及船舶中。

　　本發明的處理方法通過利用本發明的處理系統，能有效對海上生活污水 進行處理，系統運行穩定，而且，本發明的處理方法可以設定為多種模式， 能應對海上多種情況下可能對于MBR法帶來的影響，維護工作量小。
