申請日2014.01.29

　　公開(公告)日2014.04.30

　　IPC分類號C02F1/461; C02F9/14

　　摘要

　　本發明提供了一種海上生活污水的處理系統，包括調節池和膜處理池，調節池連接有海上生活污水進水管線以及海水進水管線，調節池中設置有電解裝置;膜處理池連接有清水出水管線，膜處理池中設置有MBR膜組件;膜處理池與調節池通過調節池出水管線連接。本發明還提供了一種海上生活污水的處理方法。本發明的處理系統將電解法和膜分離法進行結合，系統穩定性好、可靠性高，體積小巧，可廣泛應用于海上平臺及船舶中。本發明的處理方法能有效對海上生活污水進行處理，系統運行穩定，出水水質明顯優于電解法處理的水質，維護工作量小。

　　權利要求書

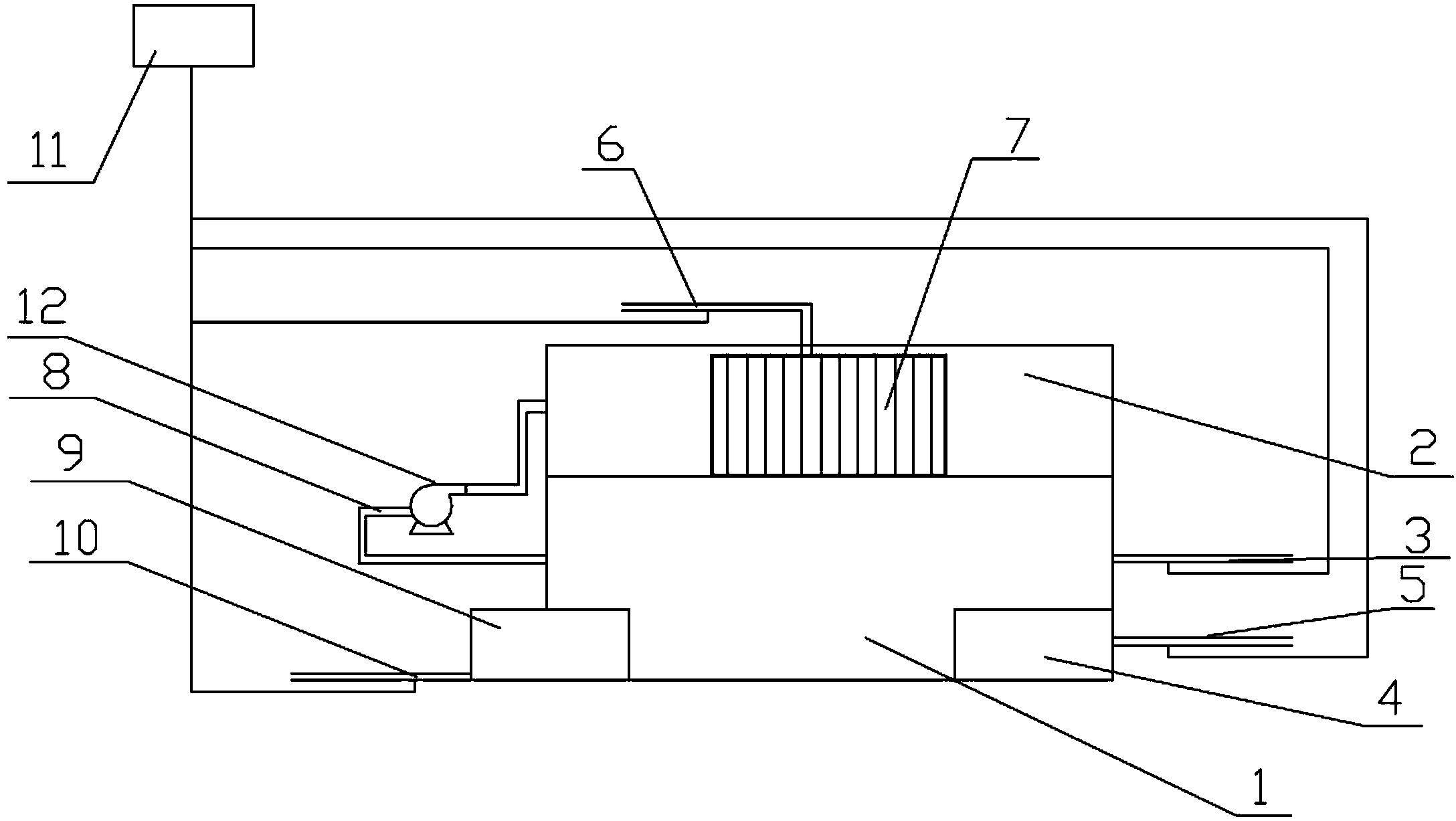

　　1.一種海上生活污水的處理系統，其特征在于，所述處理系統包括：

　　調節池(1)，其連接有海上生活污水進水管線(3)和海水進水管線 (5)，所述調節池(1)中設置有電解裝置(4);以及

　　膜處理池(2)，其連接有用于排出處理后清水的清水出水管線(6)， 所述膜處理池(2)中設置有一組或多組MBR膜組件(7);

　　其中，所述膜處理池(2)與所述調節池(1)通過調節池出水管線(8) 連接。

　　2.根據權利要求1的處理系統，其特征在于，所述膜處理池(2)設 置于所述調節池(1)之上。

　　3.根據權利要求1或2的處理系統，其特征在于，所述調節池(1) 還設置有用于粉碎調節池中污泥的粉碎裝置(9)。

　　4.根據權利要求3的處理系統，其特征在于，所述粉碎裝置(9)連 接有用于排出調節池中污泥的污泥排出管線(10)。

　　5.根據權利要求4的處理系統，其特征在于，所述海上生活污水進水 管線、海水進水管線、調節池出水管線、清水出水管線以及污泥排出管線 上分別設置有控制閥。

　　6.根據權利要求5的處理系統，其特征在于，所述控制閥與用于調節 管線中流量的控制裝置連接。

　　7.根據權利要求5的處理系統，其特征在于，所述海上生活污水進水 管線和清水出水管線上還分別設置有流量計。

　　8.一種海上生活污水的處理方法，其特征在于，采用權利要求1-7任 一項的處理系統對海上生活污水進行處理，包括以下步驟：

　　1)將待處理的海上生活污水通過海上生活污水進水管線輸送到調節 池中，通過海水進水管線向所述調節池中供給海水，通過電解裝置使用電 解法對所述海上生活污水進行處理，同時沉淀污泥;

　　2)將調節池處理后的出水通過調節池出水管線送入膜處理池中，通 過MBR膜組件進行過濾處理后由清水出水管線排出。

　　9.根據權利要求8的處理方法，其特征在于，所述處理方法還包括污 泥排出步驟，其過程如下：停止將調節池出水送入膜處理池，通過海水進 水管線向所述調節池中供給海水，通過所述電解裝置使用電解法對所述調 節池中的污泥進行處理，處理后的污泥通過粉碎裝置粉碎后由污泥排出管 線排出。

　　10.根據權利要求9的處理方法，其特征在于，所述污泥排出步驟為 周期性進行，或者在所述膜處理池維修或維護時進行。

　　說明書

　　一種海上生活污水的處理系統以及處理方法

　　技術領域

　　本發明涉及水處理領域，具體涉及一種海上生活污水的處理系統以及采 用所述處理系統進行水處理的處理方法。

　　背景技術

　　目前海上油田開發及船舶運行面臨的環保要求越來越高，尤其對于生活 污水處理上，過去只要求控制有害細菌(大腸桿菌)，對COD(化學需氧量) 沒有要求。但是隨著環保壓力越來越大，目前國家海洋局已要求海上生產平 臺及船舶生活污水的排放必須考慮COD的指標。

　　目前對于海上平臺及船舶生活污水的處理主要是兩大技術：膜生物分離 技術(MBR)和電解法。膜生物分離技術(MBR)是一種將生物反應技術 和膜分離技術相結合的工藝，污水中的污染物首先在生物反應器中進行好氧 生物降解，同時生物反應器內的混合液在膜兩側壓力差的作用下，水和小于 膜孔徑的小分子溶質透過膜，從而達到凈化處理的目的，設備穩定運行的情 況下，出水COD濃度可達到30mg/L以下。但是，在實際使用過程中，由 于海上惡劣的工作環境，微生物的活性極不穩定，裝置無法穩定運行，造成 處理效果不達標。并且，MBR法會產生大量的污泥，由于沒有經過處理， 需要定期人工清理，操作維護工作量大。電解法是將生活污水與海水進行混 合，在電極板的作用下產生具有殺菌作用的次氯酸根離子，破壞微生物細胞 結構，消滅污水中的大腸桿菌等細菌，同時，污水中的有機化合物也在電解 產生的高級氧化作用下氧化分解，設備穩定運行的情況下，出口COD濃度 可達到300mg/L以下。與MBR法相比較，電解法設備穩定性好，不受海上 惡劣工作條件的影響，并且不產生污泥，維護工作量小，但是其出口COD 指標遠高于MBR法，不能滿足海上清潔生產的要求。

　　發明內容

　　為克服現有海上生活污水處理中無法同時兼顧系統穩定性和出水水 質的缺陷，本發明的一個目的是提供一種海上生活污水的處理系統。

　　本發明的另一個目的是提供一種海上生活污水的處理方法。

　　本發明提供的處理系統包括：

　　調節池，其連接有海上生活污水進水管線和海水進水管線，所述調 節池中設置有電解裝置;以及

　　膜處理池，其連接有用于排出處理后清水的清水出水管線，所述膜 處理池中設置有一組或多組MBR膜組件;

　　其中，所述膜處理池與所述調節池通過調節池出水管線連接。

　　上述處理系統中，所述膜處理池設置于所述調節池之上。

　　上述處理系統中，所述調節池還設置有用于粉碎調節池中污泥的粉 碎裝置。

　　其中，所述粉碎裝置連接有用于污泥排出的管線。

　　上述處理系統中，所述海上生活污水進水管線、海水進水管線、調 節池出水管線、清水出水管線以及污泥排出管線上分別設置有控制閥。

　　其中，所述控制閥與用于調節管線中流量的控制裝置連接。

　　上述處理系統中，所述海上生活污水進水管線和清水出水管線上還 分別設置有流量計。

　　本發明提供的海上生活污水的處理方法采用以上技術方案任一項的 處理系統對海上生活污水進行處理，包括以下步驟：

　　1)將待處理的海上生活污水通過海上生活污水進水管線輸送到調節 池中，通過海水進水管線向所述調節池中供給海水，通過電解裝置使用 電解法對所述海上生活污水進行處理，同時沉淀污泥;

　　2)將調節池處理后的出水通過調節池出水管線送入膜處理池中，通 過MBR膜組件進行過濾處理后由清水出水管線排出。

　　所述處理方法中，還包括污泥排出步驟，其過程如下：停止將調節 池出水送入膜處理池，通過海水進水管線向所述調節池中供給海水，通 過所述電解裝置使用電解法對所述調節池中的污泥進行處理，處理后的 污泥通過粉碎裝置粉碎后由污泥排出管線排出。

　　其中，所述污泥排出步驟為周期性進行，或者在所述膜處理池維修 或維護時進行。

　　本發明的處理系統首次將電解法和膜分離法進行結合，先利用電解法對 待處理的海上生活污水進行殺菌、去除有機物等處理，再利用MBR膜組件 對電解法處理后的水進行進一步過濾處理，既解決了電解法水質指標不足的 缺點，又解決了MBR法穩定性不足的難題，系統穩定性好、維護工作量小， 可靠性高。本發明的處理系統體積小巧，可廣泛應用于海上平臺及船舶中。

　　本發明的處理方法通過利用本發明的處理系統，能有效對海上生活污水 進行處理，系統運行穩定，維護工作量小，排水中的COD濃度可降至30mg/L 以下，水質明顯優于電解法處理的水質，能夠滿足IMO標準要求。
