申請日2010.06.25

　　公開(公告)日2011.01.12

　　IPC分類號F04B49/06

　　摘要

　　本實用新型屬于排污水泵控制技術領域，特別是涉及一種基于模糊控制的排污水泵控制裝置，由PLC處理平臺、本地操作面板、水位監測元件、水泵控制元件四部分組成，PLC處理平臺包括在PLC框架上并行設置的CPU、以太網接口、DI模塊、DO模塊、AI模塊、AO模塊，所述的CPU中設有模糊控制器，此DI模塊、DO模塊與本地操作面板相連接，AI模塊與水位監測元件相連接，AO模塊與水泵控制元件相連接，AI模塊、DO模塊通過A/D模塊、D/A模塊與DI模塊、AO模塊相連接。利用A/D模塊將輸入量采集到PLC的數據寄存器，根據對應的輸入模糊論中的相應元素，查模糊控制量表求出模糊輸出量，再乘以輸出量化因子即可得實際輸出量，由D/A模塊輸出對排污水泵進行變速控制。

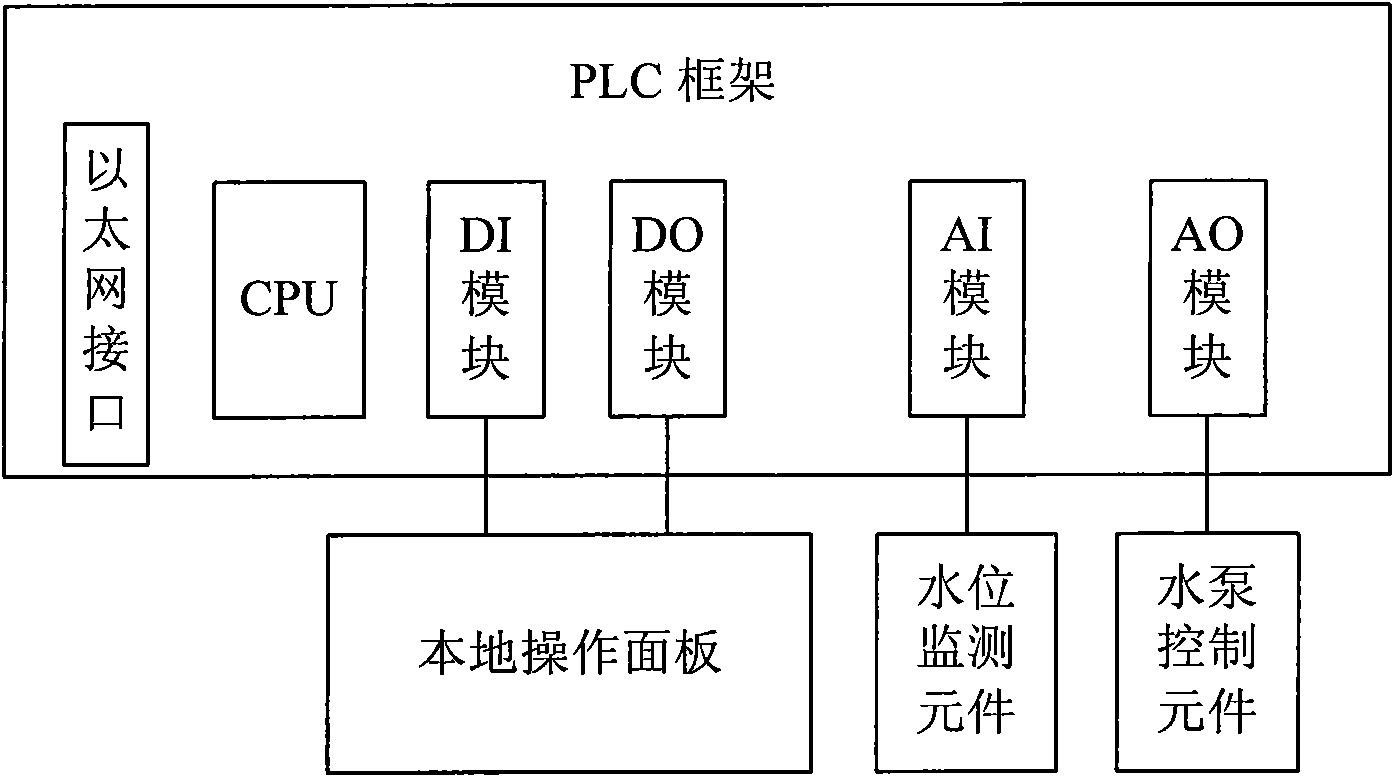

　　摘要附圖



　　權利要求書

　　1.一種基于模糊控制的排污水泵控制裝置，其特征在于由PLC處理平臺、本地操作面板、水位監測元件、水泵控制元件四部分組成，所述的PLC處理平臺包括在PLC框架上并行設置的CPU、以太網接口、DI模塊、DO模塊、AI模塊、AO模塊，所述的CPU中設有模糊控制器，此DI模塊、DO模塊與本地操作面板相連接，AI模塊與水位監測元件相連接，采集液位信號，AO模塊與水泵控制元件相連接，所述的AI模塊通過A/D模塊與DI模塊相連接，所述的DO模塊通過D/A模塊與AO模塊相連接。

　　2.根據權利要求1所述的基于模糊控制的排污水泵控制裝置，其特征在于所述的AI模塊、AO模塊為4～20mA輸入輸出通道。

　　3.根據權利要求1所述的基于模糊控制的排污水泵控制裝置，其特征在于所述的以太網接口模板為根據工廠現有控制系統選擇具有相應協議的以太網接口模板。

　　說明書

　　基于模糊控制的排污水泵控制裝置

　　技術領域

　　本實用新型屬于鋼鐵廠排污水泵控制技術領域，特別是涉及一種基于模糊控制的排污水泵控制裝置。

　　背景技術

　　在鋼鐵廠生產車間每時每刻都會產生大量污濁水，需要將污水排放到指定的污水池中，以便進行集中處理，然后再進行回收使用，以達到循環使用的目的，也符合目前國家節能減排的政策。在生產車間一般采取將污水集中到車間污水坑，然后用排污水泵將污水排放到全廠的污水池里。目前排污水泵的操作主要是在現場進行人工手動操作控制，或簡單的上下水位聯鎖控制。在通常情況下，目前這種排污水泵也能比較正常的完成排放污水的工作，但是經常由于種種原因，使排污水泵不能及時地將污水坑里的污水及時排凈，造成污水四處溢出。比如，異常大量的其他污水突然涌入泵坑或大量雨水涌入泵坑，這樣會對正常的生產秩序引起不必要的麻煩。

　　實用新型專利00222148.9“一種模糊控制器”公開了一種模糊控制器，放大電路與模糊控制器FZ的輸入端串聯，模糊控制器件FZ的輸出端與積分電路串聯。該實用新型采用模糊控制，能進行信號模糊化處理，不需測得控制對象的數學模型，在工業使用過程中，對非線性、大滯后的對象，控制響應速度、精度高、效果好。

　　這種發明采用單片機作為中央處理器，其電路設計相對復雜、且處理速度慢。并且這兩種模糊控制器并沒有專門為排水泵設計，沒有相應的模糊程序設計。

　　發明內容

　　本實用新型的目的是提供一種基于模糊控制的排污水泵控制裝置。

　　本實用新型提出以單個排污水泵為控制對象單元，設計一個操作、控制為一體的裝置。這個裝置能接受面板操作控制;能接收遠方操作控制;能接收面板或遠方的參數設定，使裝置處于自動起停及變速排污水，以保證污水泵坑不出現溢污水現象，免除生產車間二次被污染的可能。這個裝置是以PLC為核心，采用模糊控制算法，來對排污水泵進行控制。

　　本實用新型的目的是通過下述技術方案來實現的：

　　本實用新型的基于模糊控制的排污水泵控制裝置，其特征在于由PLC處理平臺、本地操作面板、水位監測元件、水泵控制元件四部分組成，所述的PLC處理平臺包括在PLC框架上并行設置的CPU、以太網接口、DI模塊、DO模塊、AI模塊、AO模塊，所述的CPU中設有模糊控制器，此DI模塊、DO模塊與本地操作面板相連接，進行本地通訊，AI模塊與水位監測元件相連接，采集液位信號，AO模塊與水泵控制元件相連接，輸出控制信號，所述的AI模塊通過A/D模塊與DI模塊相連接，所述的DO模塊通過D/A模塊與AO模塊相連接。

　　所述的AI模塊、AO模塊為4～20mA輸入輸出通道。

　　所述的以太網接口模板為根據工廠現有控制系統選擇具有相應協議的以太網接口模板。

　　所述的本地操作模板通過DI模塊、DO模塊進行系統的配置和顯示，也可以使用觸摸屏，以通訊方式進行PLC處理平臺的配置和顯示。

　　本實用新型的裝置是一個排污水泵控制單元，其功能具有面板操作實現排污水泵起動、停止、變速，面板設置水位高低、水位變化范圍等參數，接收遠方的起動、停止控制，接收遠方水位參數設置。當接受水位設置后自動起停排污水泵、自動變速排污水泵，能夠保證迅速快捷穩妥排出污水到廠區的污水池里。

　　本實用新型的有益效果是：本實用新型提出以單個排污水泵為控制對象單元，設計一個操作、控制為一體的裝置。這個裝置能接受面板操作控制;能接收遠方操作控制;能接收面板或遠方的參數設定，使裝置處于自動起停及變速排污水泵，以保證污水泵坑不出現溢污水現象，免除生產車間二次被污染的可能。
