申請日2010.06.25
公開(公告)日2011.01.05
IPC分類號C02F3/30; C02F9/14
摘要
一種城市污水脫氮處理方法，涉及一種污水處理技術。本發明公開了一種零能耗低污泥產率的城市污水脫氮處理方法。包括如下步驟：經過預處理的城市污水和由好氧曝氣池回流的混合液以及回流的消化污泥，一同進入缺氧池進行反硝化等生化反應;缺氧池出水進入好氧曝氣池進行有機物的降解和硝化反應;好氧曝氣池出水的混合液進入二次沉淀池進行泥、水分離;剩余活性污泥經污泥濃縮后，濃縮污泥排放至厭氧污泥消化單元進行消化處理。厭氧污泥消化單元在厭氧條件下消化污泥，一部分消化污泥回流至缺氧池或好氧曝氣池，或者按比例分別回流至缺氧池和好氧曝氣池;另一部分消化污泥經脫水后進行污泥處置。

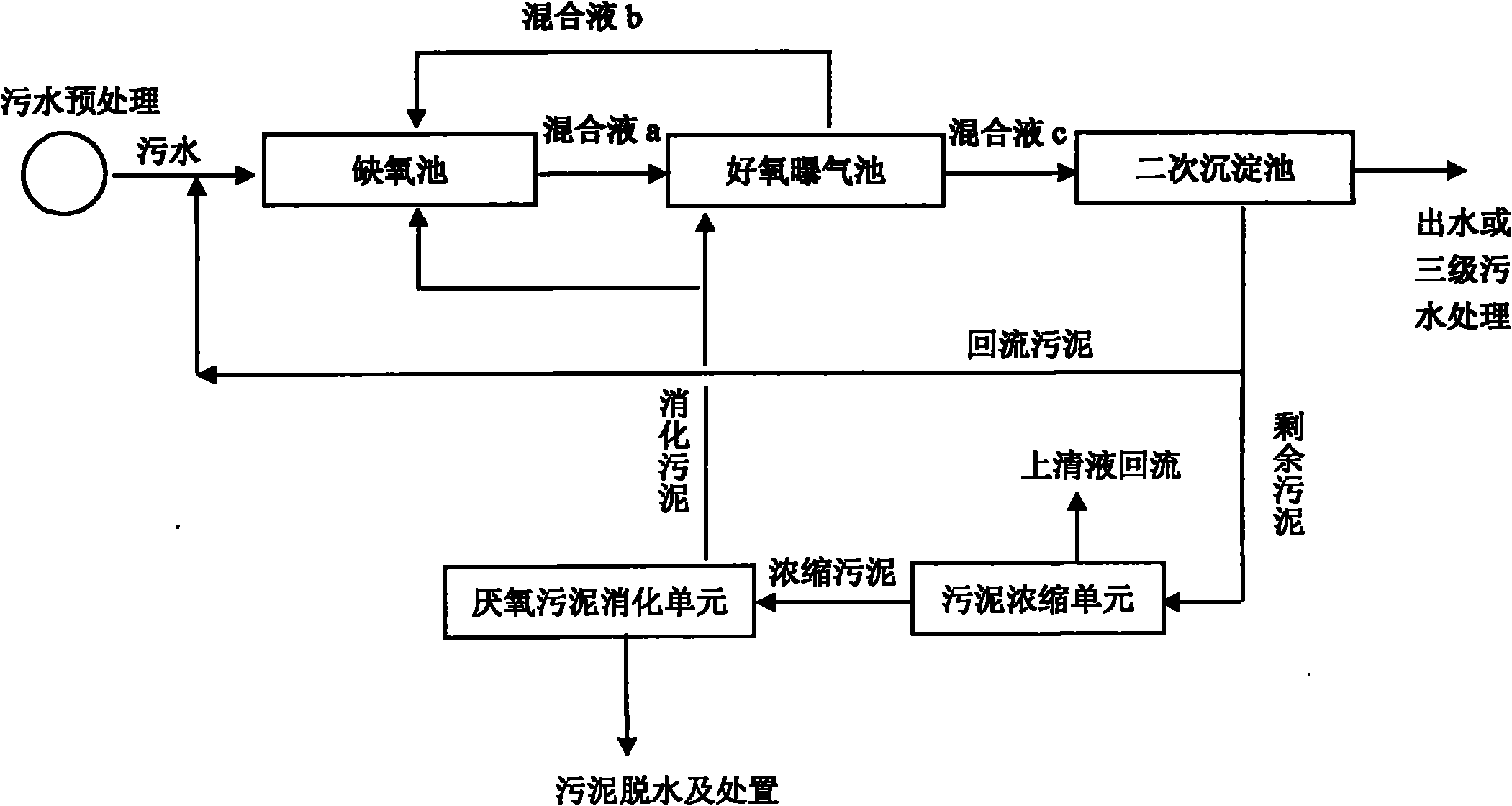

摘要附圖
權利要求書
1.一種零能耗低污泥產率的城市污水脫氮處理方法。其特征在于，通過污泥厭氧消化和污水缺氧反硝化、好氧生物處理技術的綜合利用，提高沼氣氣產量和降低消化污泥的排放量，通過甲烷氣能量的回收利用從而可以提供污水和污泥處理的能耗(電能和熱能)。具體包括如下步驟：
(1)經過預處理的污水、由二次沉淀池而來的回流污泥和由好氧曝氣池而來的混合液b進入缺氧池，同時由厭氧污泥消化單元回流的消化污泥部分或全部進入缺氧池。污水和污泥經曝氣或攪拌形成混合液a。
(2)混合液a由缺氧池進入好氧曝氣池，同時由厭氧污泥消化單元回流的消化污泥部分或全部進入好氧曝氣池;好氧曝氣池流出的混合液，一部分(混合液b)回流到缺氧池，另外一部分(混合液c)進入二次沉淀池。
(3)混合液c進入二次沉淀池后，經澄清的污水去三級污水處理或作為出水排出系統;污泥從二次沉淀池底部排出，其中大部分作為回流污泥進入缺氧池，剩余污泥排放至污泥濃縮單元。
(4)在污泥濃縮單元，濃縮污泥排放至厭氧污泥消化單元進行消化處理。被去除的污泥中的水分(如上清液)回流至污水預處理或者缺氧池。
(5)厭氧污泥消化單元在厭氧條件下消化污泥，產生為以甲烷為主的沼氣和消化污泥。在厭氧污泥消化單元的排出污泥中，一部分消化污泥回流至缺氧池或者好氧曝氣池，或者按比例分別回流至缺氧池和好氧曝氣池;另一部分消化污泥按國家要求進行污泥脫水及處置。
2.根據權利要求1所述零能耗低污泥產率的城市污水脫氮處理方法，其特征在于，所述步驟5消化污泥回流至缺氧池或者好氧曝氣池，或者按比例分別回流至缺氧池和好氧曝氣池。
3.根據權利要求1或2所述零能耗低污泥產率的城市污水脫氮處理方法，其特征在于，所述步驟1缺氧池接受的消化污泥來自步驟5;在缺氧池中，污水和污泥的混合液在缺氧的狀況下(溶解氧濃度低于0.5mg/L)進行生化反應。
4.根據權利要求1和2所述零能耗低污泥產率的城市污水脫氮處理方法，其特征在于，所述步驟2好氧曝氣池接受的消化污泥來自步驟5或者來自步驟1，或者同時來自步驟5和步驟1;在好氧曝氣池中，污水和污泥的混合液在好氧的狀況下(溶解氧濃度高于0.5mg/L)進行生化反應。
5.根據權利要求1所述零能耗低污泥產率的城市污水脫氮處理方法，其特征在于，所述步驟3二次沉淀池將污泥和污水分離。大部分的污泥回流至缺氧池，剩余污泥排放至污泥濃縮單元進行濃縮。
6.根據權利要求1所述零能耗低污泥產率的城市污水脫氮處理方法，其特征在于，所述步驟4是用重力濃縮或者機械濃縮或者氣浮濃縮的方法，降低污泥的含水率。
說明書
零能耗低污泥產率的城市污水脫氮處理方法
技術領域
本發明屬于一種污水處理技術，具體是涉及一種城市污水的零能耗低污泥產率的脫氮污水處理方法。
背景技術
隨著我國國民經濟的高速發展以及城市化進程的不斷加快，城鎮生活污水量也大幅增加，并在1999年首次超過工業廢水排放量，占全國污水排放總量的52.9%。近年來，城鎮生活污水量以年均5%的速度遞增，已成為我國水環境的主要污染源。城市污水處理是高能耗行業之一。高能耗一方面導致污水處理成本升高，另一方面也在一定程度上加劇了我國當前的能源危機。因此，開展城市污水處理廠節能降耗技術的研究已成為當務之急。城市污水處理廠的能耗支出通常包括電能、燃料及藥劑等方面，其中電耗可占總能耗的80%。電能的消耗主要用于污水污泥的提升、生物處理的供氧和推動混合、污泥的處理處置、附屬建筑用電和廠區照明等方面，其中約40%～50%的電耗用于曝氣池供氧。因此，一方面節省電耗是污水處理過程節能降耗的一個重點，降低供氧電耗則是最具節能潛力的環節。另一方面，污泥作為一種生物資源，提高污泥的資源化利用則是另一個重要的技術發展途徑。城市污水處理廠污泥主要由沉砂池和初次沉淀池產生的初沉污泥(含水率為96%左右)以及好氧生物處理單元產生的剩余污泥(含水率為99.2%～99.6%)組成。城市污泥含水率高，體積龐大，有機物含量高達50%～70%，性質不穩定。由于濃縮/厭氧消化/脫水工藝能同時實現污泥減量化和穩定化，且伴有可回收的燃?xì)?甲烷)產生，最終污泥可作為農肥回用，故得到廣泛應用。
美國專利(US patent application no.20080223783)發明了一種由好氧膜生物反應器和厭氧污泥消化組成的污水處理系統。剩余污泥由好氧膜生物反應器排放后，進入污泥消化池進行厭氧消化。同時，厭氧污泥循環回流到好氧膜生物反應器。該處理方法具有高效和低污泥產率的特點。
發明內容
本發明的目的在于提供一種零能耗低污泥產率的城市污水脫氮處理方法。其特征在于，通過污泥厭氧消化和污水脫氮處理技術的綜合利用，提高沼氣氣產量和降低消化污泥的排放量，從而通過甲烷氣能量的回收利用可以完全提供污水和污泥處理的能耗(電能和熱能)。具體包括如下步驟：
(1)經過預處理的城市污水、由二次沉淀池而來的回流污泥和由好氧曝氣池而來的混合液b進入缺氧池，同時由污泥消化單元回流的消化污泥部分或全部進入缺氧池。污水和污泥經曝氣或攪拌形成混合液a。
(2)混合液a由缺氧池進入好氧曝氣池，同時由厭氧污泥消化單元回流的消化污泥部分或全部進入好氧曝氣池;好氧曝氣池流出的混合液，一部分(混合液b)回流到缺氧池，另外一部分(混合液c)進入二次沉淀池。
(3)混合液c進入二次沉淀池后，經澄清的污水去三級污水處理或作為出水排出系統;污泥從二次沉淀池底部排出，其中大部分作為回流污泥進入缺氧池，剩余污泥排放至污泥濃縮單元。
(4)在污泥濃縮單元，濃縮污泥排放至厭氧污泥消化單元進行消化處理。被去除的污泥中的水分(如上清液)回流至污水預處理或者缺氧池。
(5)厭氧污泥消化單元在厭氧條件下消化污泥，產生為以甲烷為主的沼氣和消化污泥。在污泥消化單元的排出污泥中，一部分消化污泥回流至缺氧池或者好氧曝氣池，或者按比例分別回流至缺氧池和好氧曝氣池;另一部分消化污泥按國家要求進行污泥脫水及處置。
所述步驟1是缺氧池接受污水預處理來來的污水，混合液b提供反硝化反應所需的硝酸氮和亞硝酸氮。缺氧池中的溶解氧濃度控制在低于0.5mg/L，以利于反硝化反應的進行;可設置機械攪拌器或水下推流器，以加強攪拌混合作用。污水預處理可包括粗格柵、細格柵、沉砂池和初沉池等，用以去除體積較大的懸浮物、漂浮物和比重較大的無機顆粒和油脂，以減輕后續工藝的負擔。
所述步驟2是通過鼓風曝氣或機械曝氣的方式，控制好氧曝氣池中污水和污泥的混合液在好氧的狀況下(溶解氧濃度高于0.5mg/L)進行有機物降解和硝化等反應;缺氧池和好氧曝氣池也可合建在一個反應器內，但中間用隔板分隔開。混合液懸浮固體(MLSS)濃度為1000～5000mg/L，水力停留時間約為3～10小時，90%以上的有機物被去除。作為內循環的混合液b的回流量為100%～300%。
所述步驟3是用二次沉淀池將污泥和污水分離，50%～200%的污泥回流至曝氣池，剩余污泥排放至污泥濃縮單元進行濃縮。
所述步驟4是用重力濃縮或者機械濃縮或者氣浮濃縮的方法，將剩余污泥的含水率降至97%以下，大大減小厭氧消化池的容積。
所述步驟5是用中溫或者高溫厭氧消化由污泥濃縮單元而來的污泥。消化池的生物固體停留時間(污泥齡)為10天～30天。產生的甲烷氣體做為燃料用來發電、燒鍋爐、驅動機械等以回收其中所含的能量，同時提供污水處理廠運行的電能和熱能。
與現有的城市污水處理方法相比，本發明具有以下優點：
1.本發明采用回流消化污泥至缺氧池或好氧曝氣池的方法，使污水中更多的有機物是在污泥消化池中厭氧降解，因而產生更多的甲烷氣。
2.本發明是A/O法脫氮工藝的變形，具有其相同的脫氮效果和工藝簡單的優點。
3.通過發電等方式回收的甲烷氣能量，可以完全供給整個污水處理廠的運行的所需的電能和熱能(維持中溫或高溫污泥消化)，因而是零能耗的污水處理方法。
4.因?yàn)閰捬跷勰嘞a(chǎn)生的沼氣大大高于常規的污水處理方法，所以本發明的污泥產率也大大低于常規城市污水處理方法，具有污泥產率低的特點。
