申請日2010.06.25

　　公開(公告)日2010.11.24

　　IPC分類號C02F9/14; C02F1/50; C02F1/78; C02F1/44

　　摘要

　　本發明公開了一種將劣V類地表水處理為生活飲用水的處理系統及方法，屬給水處理領域。該系統包括：曝氣生物濾池、高速澄清池、鼓風系統、超濾、加藥系統、接觸消毒池。曝氣生物濾池底部配水、配氣，對水中的有機污染物、SS及氨氮、硝酸鹽、業硝酸鹽、鐵、錳等無機物進行初步去除。濾池出水進入高速澄清池，投加混凝劑和助凝劑，去除懸浮物、色度、磷及部分有機物。澄清池出水進入超濾單元，采用浸沒式中空纖維膜組件，可以有效地去除懸浮體、膠體、細菌。超濾出水進入接觸消毒池，投加臭氧消毒，出水進入供水管網。該系統可目前將劣V類地表水處理為生活飲用水，在我國滿足作為自來水源水的I、II、III類地表水日益減少的情況下，具有重要意義。

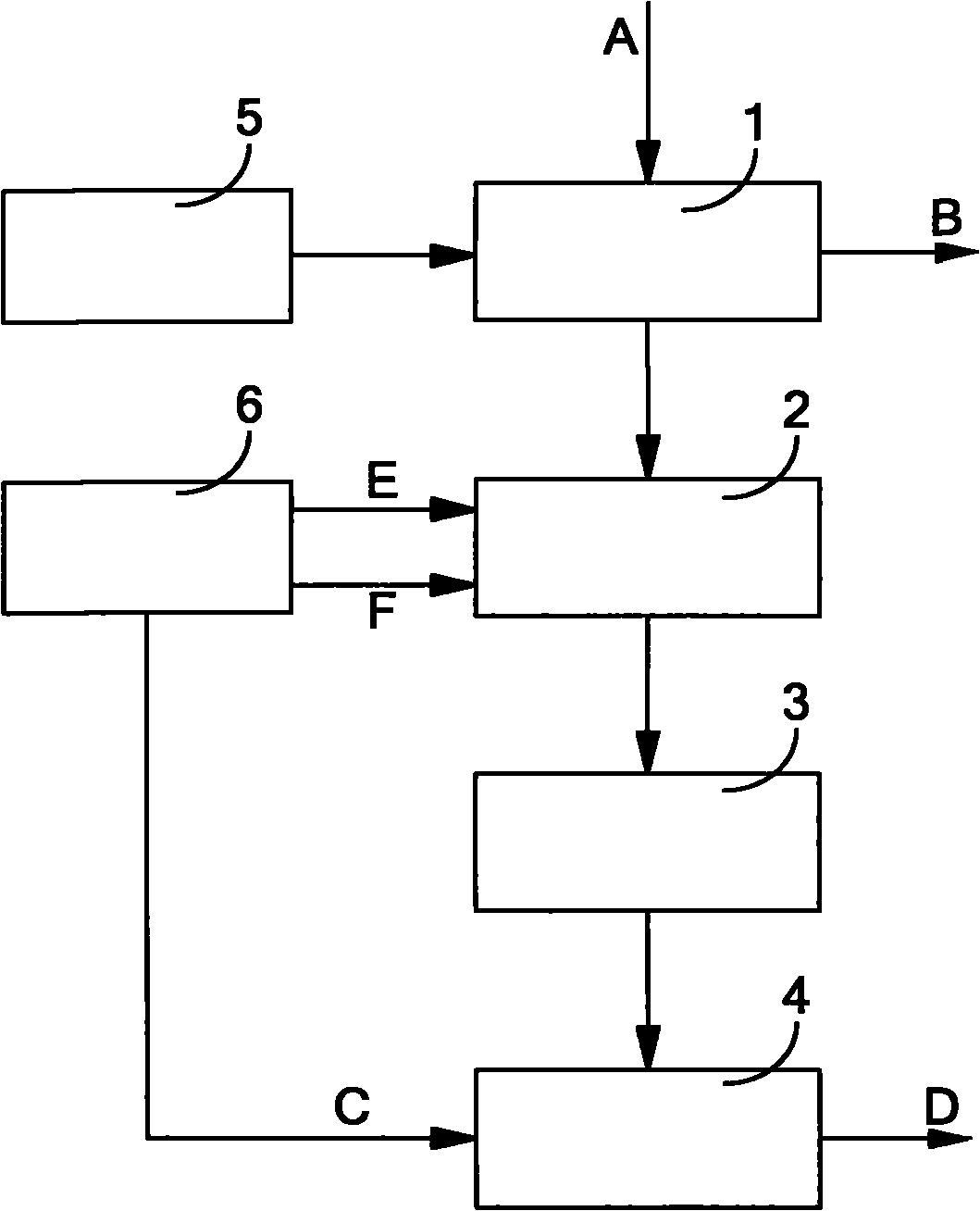

　　摘要附圖



　　權利要求書

　　1.一種將劣V類地表水處理為生活飲用水的處理系統，其特征在于，包括：

　　曝氣生物濾池、高速澄清池、鼓風系統、超濾膜單元、加藥系統和接觸消毒池;

　　所述曝氣生物濾池與高速澄清池、超濾膜單元和接觸消毒池順次連接;其中，曝氣生物濾池的進水口作為引入處理的劣V類地表水進口;所述接觸消毒池的出水口作為處理后的達標水的出水口;

　　所述鼓風系統的風力輸出口連接至所述曝氣生物濾池的進風口;所述加藥系統的加藥口連接至所述高速澄清池的投藥口;所述加藥系統的臭氧輸出口連接至所述接觸消毒池內。

　　2.如權利要求1所述的將劣V類地表水處理為生活飲用水的處理系統，其特征在于，所述曝氣生物濾池設有池體，池體底部設有配水室，所述配水室上設有承托層，所述承托層上的池體內設有陶粒濾料構成的濾料層。

　　3.如權利要求1所述的將劣V類地表水處理為生活飲用水的處理系統，其特征在于，所述高速澄清池包括：管道混合器、快速反應區、推流反應區、澄清區和斜管分離區;

　　所述管道混合器與加藥系統的加藥管路連接，管道混合器的出口依次與快速反應區連接、推流反應區和澄清區連接，所述澄清區上方設置斜管分離區。

　　4.如權利要求1所述的將劣V類地表水處理為生活飲用水的處理系統，其特征在于，所述超濾膜單元采用浸沒式的中空纖維超濾膜組件，膜孔徑為0.02～0.05μm;膜通量為29.0L/m2·h。

　　5.如權利要求1所述的將劣V類地表水處理為生活飲用水的處理系統，其特征在于，所述鼓風系統由變頻式羅茨鼓風機與風管管路連接構成。

　　6.如權利要求1所述的將劣V類地表水處理為生活飲用水的處理系統，其特征在于，所述加藥系統由溶藥箱上設置加藥管路，加藥管路設置加藥泵構成。

　　7.如權利要求1所述的將劣V類地表水處理為生活飲用水的處理系統，其特征在于，所述超濾膜單元與接觸消毒池之間設有超濾出水泵，超濾膜單元的出水通過超濾出水泵送入接觸消毒池。

　　8.一種將劣V類地表水處理為生活飲用水的處理方法，其特征在于，包括：

　　采用上述權利要求1～7任一項所述的處理系統;

　　將處理的劣V類地表水進入曝氣生物濾池，曝氣生物濾池內底部的配水、配氣及設置的陶粒濾料和微生物對所處理水進行作用，初步去除水中的有機污染物和無機物，水力停留時間為0.35～0.8小時;

　　所述曝氣生物濾池的出水進入高速澄清池，在高速澄清池內投加聚合氯化鋁作為絮凝劑，投加聚丙烯酰胺作為助凝劑，對所處理水依次進行混合、絮凝、沉淀、污泥濃縮處理后，去除水中懸浮物、色度、磷及部分有機物，水力停留時間為0.5～1.0小時;

　　高速澄清池的出水進入超濾膜單元，通過超濾去除水中懸浮體、膠體和細菌，及去除分子量不小于100000的較大分子量的有機物，使出水的COD含量達標，對細菌、病毒、隱孢子蟲和賈第蟲達到4log以上的去除率;

　　超濾膜單元超濾后出水進入接觸消毒池，在接觸消毒池內通過投加的消毒劑和加入臭氧進行消毒，使所處理水達到生活飲用水衛生標準指標要求，消毒后的出水作為生活飲用水進入供水管網。

　　9.如權利要求8所述的將劣V類地表水處理為生活飲用水的處理方法，其特征在于，所述曝氣生物濾池底部的配水、配氣的氣水比為2;設置的陶粒濾料的比表面積為40000cm2/g、陶粒濾料的粒內孔隙率為30%。

　　10.如權利要求8所述的將劣V類地表水處理為生活飲用水的處理方法，其特征在于，所述在高速澄清池內投加聚合氯化鋁作為絮凝劑，投加聚丙烯酰胺作為助凝劑為：作為絮凝劑的聚合氯化鋁的投加量為8～20mg/L;作為助凝劑的聚丙烯酰胺的投加量為0.05～1mg/L;

　　所述接觸消毒池內臭氧投加量為0.5～2mg/L;

　　所述曝氣生物濾池初步去除的無機物包括：SS及氨氮、硝酸鹽、亞硝酸鹽、鐵和錳。

　　說明書

　　將劣V類地表水處理為生活飲用水的處理系統及方法

　　技術領域

　　本發明涉及給水處理技術領域，特別是涉及一種將劣V類地表水處理為生活飲用水的處理系統及方法。

　　背景技術

　　目前，我國地表水污染普遍，特別是流經城市的河段有機污染較嚴重，湖泊富營養化問題突出，滿足作為自來水源水的I、II、III類地表水源日益減少;很多城市水廠所能利用的地表水經常是IV、V類地表水甚至是水質更差的地表水。常規的“加藥混凝-沉淀-過濾-消毒”的自來水處理工藝，其處理對象主要是水中懸浮物和膠體雜質，同時對水中某些有機物、細菌及病毒等有一定的去除效果。然而此現有的處理工藝去除的有機物主要為分子量大于10000的部分，對低分子量有機物的去除作用很小。對于污染嚴重的地表水，采用上述常規凈水處理工藝處理后出水無法達到生活飲用水標準。

　　發明內容

　　基于現有技術所存在的問題，本發明實施例的目的是提供一種將劣V類地表水處理為生活飲用水的處理系統及方法，可將劣V類地表水處理后達到生活飲用水標準。

　　本發明的目的是通過下述技術方案實現的：

　　本發明實施例提供一種將劣V類地表水處理為生活飲用水的處理系統，包括：

　　曝氣生物濾池、高速澄清池、鼓風系統、超濾膜單元、加藥系統和接觸消毒池;

　　所述曝氣生物濾池與高速澄清池、超濾膜單元和接觸消毒池順次連接;其中，曝氣生物濾池的進水口作為引入處理的劣V類地表水進口;所述接觸消毒池的出水口作為處理后的達標水的出水口;

　　所述鼓風系統的風力輸出口連接至所述曝氣生物濾池的進風口;所述加藥系統的加藥口連接至所述高速澄清池的投藥口;所述加藥系統的臭氧輸出口連接至所述接觸消毒池內。

　　本發明實施例提供一種將劣V類地表水處理為生活飲用水的處理方法，包括：

　　采用上述的處理系統;

　　將處理的劣V類地表水進入曝氣生物濾池，曝氣生物濾池內底部的配水、配氣及設置的陶粒濾料和加入的微生物對所處理水進行作用，初步去除水中的有機污染物和無機物，水力停留時間為0.35～0.8小時;

　　所述曝氣生物濾池的出水進入高速澄清池，在高速澄清池內投加聚合氯化鋁作為絮凝劑，投加聚丙烯酰胺作為助凝劑，對所處理水依次進行混合、絮凝、沉淀、污泥濃縮處理后，去除水中懸浮物、色度、磷及部分有機物，水力停留時間為0.5～1.0小時;

　　高速澄清池的出水進入超濾膜單元，通過超濾去除水中懸浮體、膠體和細菌，及去除分子量不小于100000的較大分子量的有機物，使出水的COD含量達標，對細菌、病毒、隱孢子蟲和賈第蟲達到4log以上的去除率;

　　超濾膜單元超濾后出水進入接觸消毒池，在接觸消毒池內通過投加的消毒劑和加入臭氧進行消毒，使所處理水達到生活飲用水衛生標準指標要求，消毒后的出水作為生活飲用水進入供水管網。

　　通過上述本發明實施例提供的技術方案可以看出，本發明實施例中通過曝氣生物濾池、高速澄清池、超濾膜單元、接觸消毒池與鼓風系統和加藥系統有機配合形成對劣V類地表水處理的處理系統，使處理后的出水達到生活飲用水標準，該處理系統具有下述優點：(1)曝氣生物濾池為集生物接觸氧化和過濾的生化處理單元，對地表水中有機物、懸浮物等做初步地去除，保證了后繼處理單元的進水水質;(2)曝氣生物濾池將有機氮轉化為氨氮，進而將氨氮轉化為硝態氮，保證出水氨氮指標;(3)高速澄清池作為混合、絮凝、沉淀單元，結構緊湊，節省占地和投資，運行成本底，效果穩定，并且作為超濾膜單元的前處理單元，可減輕膜污堵程度，延長膜的清洗周期，降低膜的更換率;(4)超濾膜單元保證出水的COD含量達標，對細菌、病毒、隱孢子蟲和賈第蟲具有4log以上的去除率，減少消毒劑的投加量，降低消毒費用，可使出水滿足《生活飲用水衛生標準》(GB5749-2006)指標要求。該處理系統工藝流程短，可單元化設計，處理成本低，效率高，可容易實現自動化控制。
