申請日2010.06.25

　　公開(公告)日2010.12.08

　　IPC分類號G06F17/50; G01N21/35

　　摘要

　　一種同時測定廢水中COD和BOD的方法，其特征在于：該方法包括以下步驟：取樣及測定：取廢水樣，然后測定該水樣的COD標準值和BOD標準值，同時采集該水樣的近紅外光譜數據;建模：利用軟件將上述廢水樣的COD標準值和BOD標準值與上述廢水樣的近紅外光譜數據進行關聯，然后采用軟件分別建立該COD、BOD的PLS1回歸模型;同時測定未知廢水的COD值、BOD值：利用上述建立的模型檢索未知廢水的COD值、BOD值。本發明方法實現了對廢水的COD和BOD值的同時測定，采用本發明方法建立的模型檢測廢水的COD和BOD值操作簡便，實現了在線檢測，檢測速度快、重現性好、精密度高，而且不產生二次污染，大幅度提高了廢水檢測的質量和效率。

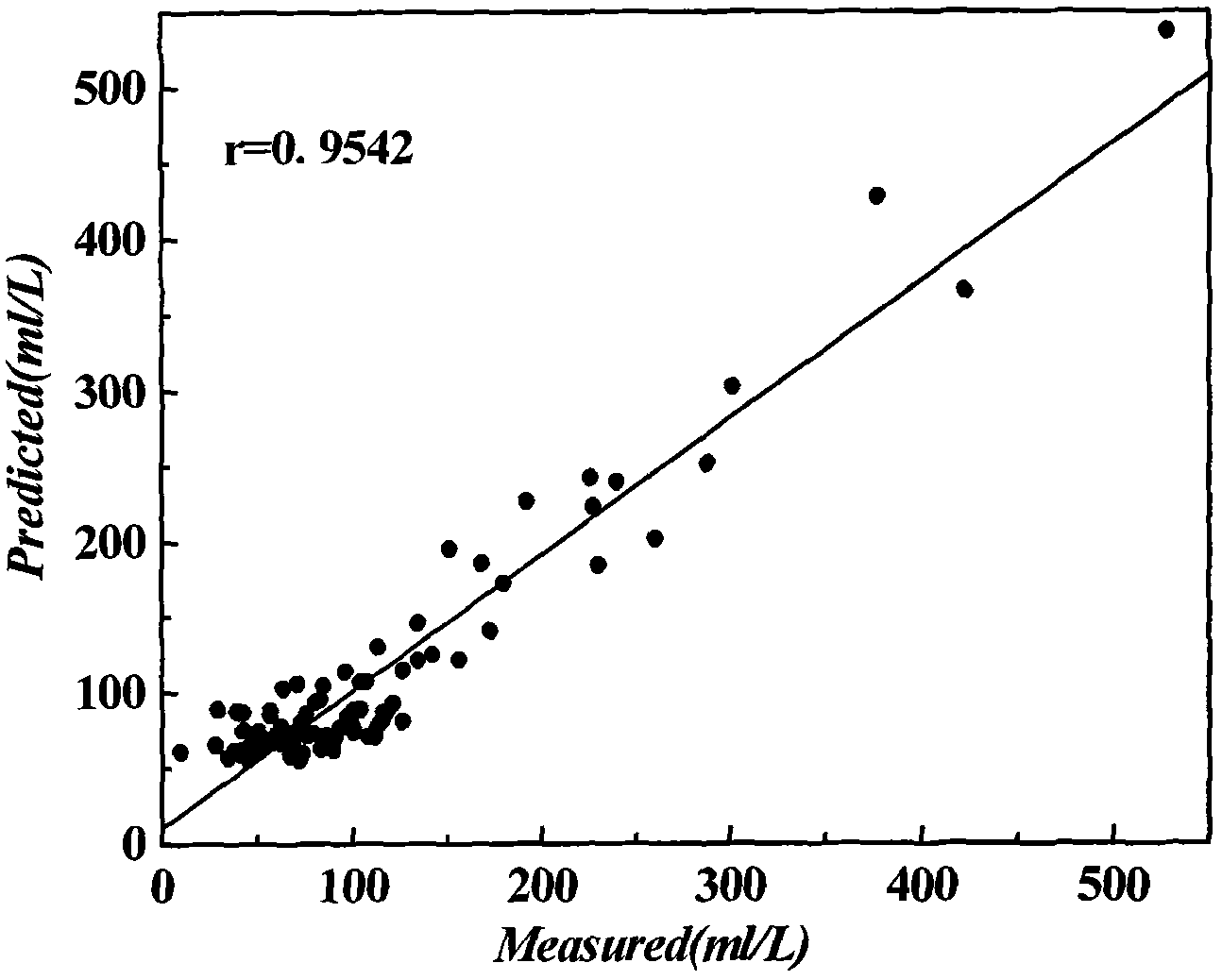

　　摘要附圖



　　權利要求書

　　1.一種同時測定廢水中COD和BOD的方法，其特征在于：所述方法包括以下步驟：

　　a.取樣及測定：取廢水樣、用標準方法測定所述廢水樣的COD標準值和BOD標準值，同時采集其近紅外光譜數據;

　　b.建模：利用軟件將所述廢水樣的COD標準值和BOD標準值與所述廢水樣的近紅外光譜數據進行關聯，然后采用軟件分別建立該COD、BOD的PLS1回歸模型;

　　c.同時測定未知廢水的COD值、BOD值：利用所述建立的模型檢索未知廢水的COD值、BOD值;所述未知廢水的COD和BOD值在所述取樣及測定步驟中所檢測水樣的COD和BOD標準值范圍內。

　　2.如權利要求1所述的方法，其特征在于：所述建模過程將廢水樣的COD標準值和BOD標準值與其近紅外光譜數據進行關聯所用的軟件為光譜化學計量學類處理軟件。

　　3.如權利要求2所述的方法，其特征在于：所述軟件為The Unscrambler 9.7軟件。

　　4.如權利要求1、2或3所述的方法，其特征在于：所述建模過程中的關聯是首先將測得的近紅外光譜數據轉化為JCAMP-DX格式，再將所述數據導入到The Unscrambler 9.7軟件中，然后將所述測得的廢水樣的COD和BOD標準值復制到軟件中進行關聯。

　　5.如權利要求4所述的方法，其特征在于：所述建模過程中將近紅外光譜數據導入TheUnscrambler 9.7軟件后還對所述近紅外光譜數據進行預處理，所述預處理采用卷積平滑處理或一階導數9點平滑處理或二階導數9點平滑處理。

　　6.如權利要求4所述的方法，其特征在于：所述建模過程中將近紅外光譜數據導入TheUnscrambler 9.7軟件后還對所述近紅外光譜數據進行預處理，所述預處理采用卷積平滑處理。

　　7.如權利要求6所述的方法，其特征在于：所述建模過程還同時進行優化處理，所述優化處理為采用交叉驗證的方法校驗?zāi)Ｐ汀?/P>

　　8.如權利要求7所述的方法，其特征在于：所述交叉驗證是“剔一”交叉驗證法，根據杠桿值和化學值誤差分別剔除近紅外光譜中的異常值和COD標準值、BOD標準值中的異常值。

　　9.如權利要求8所述的方法，其特征在于：所述廢水樣COD標準值為參照GB11914-89測定;所述采集該水樣的近紅外光譜，使用1cm石英樣品池，以空氣為空白，在波長800～1800nm的近紅外區域內掃描廢水樣品，波長間隔2nm，設置狹縫為2nm，選取PbSgain為2，掃描速度為1500nm/s，每個樣品掃描3次取平均值為廢水的近紅外光譜。

　　10.如權利要求1所述的方法，其特征在于：

　　a.取樣及測定：取廢水樣分別作為校正集廢水樣和預測集廢水樣;然后參照GB11914-89測定所述校正集廢水樣的COD標準值和參照國家標準GB7488-87測定其BOD標準值;同時采集所述校正集廢水樣的近紅外光譜數據;

　　b.建模：將所述近紅外光譜數據轉化為JCAMP-DX格式，再將所述數據導入到TheUnscrambler 9.7軟件中，再對所述導入軟件的數據進行卷積平滑處理，然后將測得的所述校正集廢水樣的COD和BOD標準值復制到所述The Unscrambler 9.7軟件中進行關聯;然后采用PLS1算法，并同時采用“剔一”交叉驗證法得到COD和BOD的PLS1回歸模型;

　　c.預測模型：掃描所述預測集未知廢水樣的近紅外光譜圖，利用所述建立的PLS1回歸模型檢索匹配得到預測集未知廢水樣的COD值、BOD值，與標準方法測得的值進行比較預測合格即使用;

　　d.同時測定未知廢水的COD值、BOD值：利用所述預測后的的模型檢索未知廢水的COD值、BOD值;所述未知廢水的COD和BOD值要在上述取樣及測定步驟中所檢測水樣的COD和BOD標準值范圍內。

　　說明書

　　一種同時測定廢水中化學需氧量和生化需氧量的光譜分析方法

　　技術領域

　　本發明涉及一種廢水檢測的方法，尤其涉及一種同時測定廢水中化學需氧量(COD)和生化需氧量(BOD)的方法。

　　背景技術

　　化學需氧量(以下簡稱，COD)是指水體中易被氧化的有機物和無機物所消耗氧化劑的量;生化需氧量(一般作五天培養的為BOD5，本文簡稱BOD即為BOD5)是在規定條件下，水中有機物和無機物在生物氧化作用下所消耗的溶解氧。COD和BOD值都反應了水體的污染程度，都是水體中有機物相對含量的綜合指標。因此，測定COD和BOD值對水污染物總量控制和水環境保護具有重要的意義。

　　目前，國內外通常以重鉻酸鉀法測定廢水的COD值，該方法是在水樣中加入一定量的重鉻酸鉀和催化劑硫酸銀，在強酸性介質中加熱回流2小時，部分重鉻酸鉀被水樣中的可氧化物質還原，用硫化亞鐵銨滴定剩余的重鉻酸鉀，根據消耗的重鉻酸鉀的量計算COD的值;該方法具有重現性好、準確度和精密度高的優點，但存在分析周期長、效率低、設備體積大、銀鹽用量大，分析費用高的不足，而且為了消除氯離子的干擾需要加入硫酸汞，因此會產生二次污染。還有一些分光光度法測定COD值的報道，但這些方法需要進行預處理;另外，目前市場上也有不少快速測定COD值的儀器，這些儀器是利用庫侖法原理測定COD值，但利用這些儀器也需要先降解30分鐘左右才能測定。

　　目前國內外測定BOD值的方法主要為標準稀釋法，該方法是將水樣分為兩份，一份及時測定其中溶解氧的含量，另一份在20℃±1℃下培養5天后，測定其溶解氧含量，前后兩者溶解氧含量之差值即為BOD值。該方法由于要對水樣進行預處理，耗時很長。

　　發明內容

　　本發明的目的在于提供一種簡便快捷、成本低并且能夠同時測定廢水中COD和BOD的光譜分析方法。

　　本發明的目的是這樣實現的：

　　一種同時測定廢水中COD和BOD的光譜分析方法，其特征在于：該方法包括以下步驟：

　　a.取樣及測定：取廢水樣、用標準方法測定所述廢水樣的COD標準值和BOD標準值，同時采集其近紅外光譜數據;

　　b.建模：利用軟件將上述廢水樣的COD標準值和BOD標準值與上述廢水樣的近紅外光譜數據進行關聯，然后采用軟件分別建立該COD、BOD的PLS1回歸模型;

　　c.同時測定未知廢水的COD值、BOD值：利用上述建立的模型檢索未知廢水的COD值、BOD值;所述未知廢水的COD和BOD值要在上述取樣及測定步驟中所檢測水樣的COD和BOD標準值范圍內。

　　上述建模過程將廢水樣的COD標準值和BOD標準值與其近紅外光譜數據進行關聯所用軟件為光譜化學計量學類處理軟件，優選采用The Unscrambler 9.7軟件。

　　上述建模過程中的關聯是首先將測得的近紅外光譜數據轉化為JCAMP-DX格式，再將所述數據導入到The Unscrambler 9.7軟件中，然后將上述測得的廢水樣的COD和BOD標準值復制到軟件中進行關聯。

　　由于采集到的光譜信號除樣品信息外，還包括各方面的噪聲，為了濾去噪聲、優化光譜信號、為優化模型打好基礎，上述建模過程中將近紅外光譜數據導入The Unscrambler9.7軟件后對該近紅外光譜數據進行預處理，所述預處理為卷積平滑處理、一階導數(9點平滑)處理和二階導數(9點平滑)處理;經優化篩選采用卷積平滑處理。

　　由于廢水的近紅外光譜中通常存在異常點，為了使模型精確度更高，上述采用PLS1算法建立模型的同時還進行優化處理，剔除所述異常點，所述優化處理為采用交叉驗證(Cross-validation)的方法校驗?zāi)Ｐ�，�?yōu)選采用“剔一”交叉驗證法，根據杠桿值和化學值誤差分別剔除近紅外光譜中的異常值和COD標準值、BOD標準值中的異常值，得到優化的PLS1回歸模型。

　　上述廢水樣COD標準值為參照GB11914-89(水質-化學需氧

　　量的測定-重鉻酸鹽法)測定;

　　上述采集該水樣的近紅外光譜，使用1cm石英樣品池，以空氣為空白，在波長800～1800nm的近紅外區域內掃描廢水樣品，波長間隔2nm，設置狹縫為2nm，選取PbS gain為2，掃描速度為1500nm/s，每個樣品掃描3次取平均值為廢水的近紅外光譜。

　　更具體地說，一種同時測定廢水中COD和BOD的方法，

　　a.取樣及測定：取廢水樣分別作為校正集廢水樣和預測集廢水樣，其中校正集廢水樣至少為70份;然后參照GB11914-89(水質-化學需氧量的測定-重鉻酸鹽法)測定所述校正集廢水樣的COD標準值和參照國家標準GB7488-87(水質-五日生化需氧量(BOD5)的測定-稀釋與接種法)測定其BOD標準值;同時采集該校正集廢水樣的近紅外光譜數據;

　　b.建模：將上述的近紅外光譜數據轉化為JCAMP-DX格式，再將所述數據導入到The Unscrambler 9.7軟件中，再對所述導入軟件的數據進行卷積平滑處理，然后將上述測得的廢水樣的COD和BOD標準值復制到所述軟件中進行關聯;然后采用PLS1算法，并同時采用“剔一”交叉驗證法得到COD和BOD的PLS1回歸模型;

　　c.預測模型：掃描上述預測集未知廢水樣的近紅外光譜圖，利用上述建立的PLS1回歸模型檢索匹配得到預測集未知廢水樣的COD值、BOD值，與標準方法測得的值進行比較預測合格即使用;

　　d.同時測定未知廢水的COD值、BOD值：利用上述預測后的的模型檢索未知廢水的COD值、BOD值;所述未知廢水的COD和BOD值在上述取樣及測定步驟中所檢測水樣的COD和BOD標準值范圍內。

　　當然，本發明方法在建模過程中所采集的廢水樣本越多，其COD和BOD標準值統計范圍越寬，建模后適用的未知廢水范圍越多，即為適用性就越廣;本發明特別適用于監測同一個排污口其廢水COD和BOD值的變化情況。

　　本發明具有如下的有益效果：

　　本發明方法實現了對廢水的COD和BOD值的同時測定，采用本發明方法建立的模型檢測廢水的COD和BOD值操作簡便，可實現實時在線檢測，檢測速度快、重現性好、精密度高，而且不產生二次污染，大幅度提高了廢水檢測的質量和效率。
