申請日2010.06.25
公開(公告)日2011.01.26
IPC分類號C02F101/20; C02F11/00
摘要
本實用新型涉及一種脫除污泥重金屬的淋洗裝置，包括水存儲罐和淋洗液存儲罐，特征是：所述水存儲罐利用連接管與第一蠕動泵的第一通道的輸入端連接，所述淋洗液存儲罐利用連接管和第一蠕動泵的第二通道的輸入端連接;第一蠕動泵的第一通道和第二通道的輸出端均利用連接管與上淋洗泵的上端連接;所述上淋洗柱的下端利用連接管與下淋洗柱的上端連接;在下淋洗柱的底端設有兩個膠管出口，第一膠管出口與水收集罐連接，第二膠管出口與淋洗液收集罐連接。在所述淋洗液收集罐和上淋洗柱的上端之間利用連接管連接第二蠕動泵。在所述下淋洗柱的底部鋪設有濾膜。本實用新型能對污泥進行徹底淋洗、對淋洗液能夠二次利用、對有毒有害物質能進行控制。

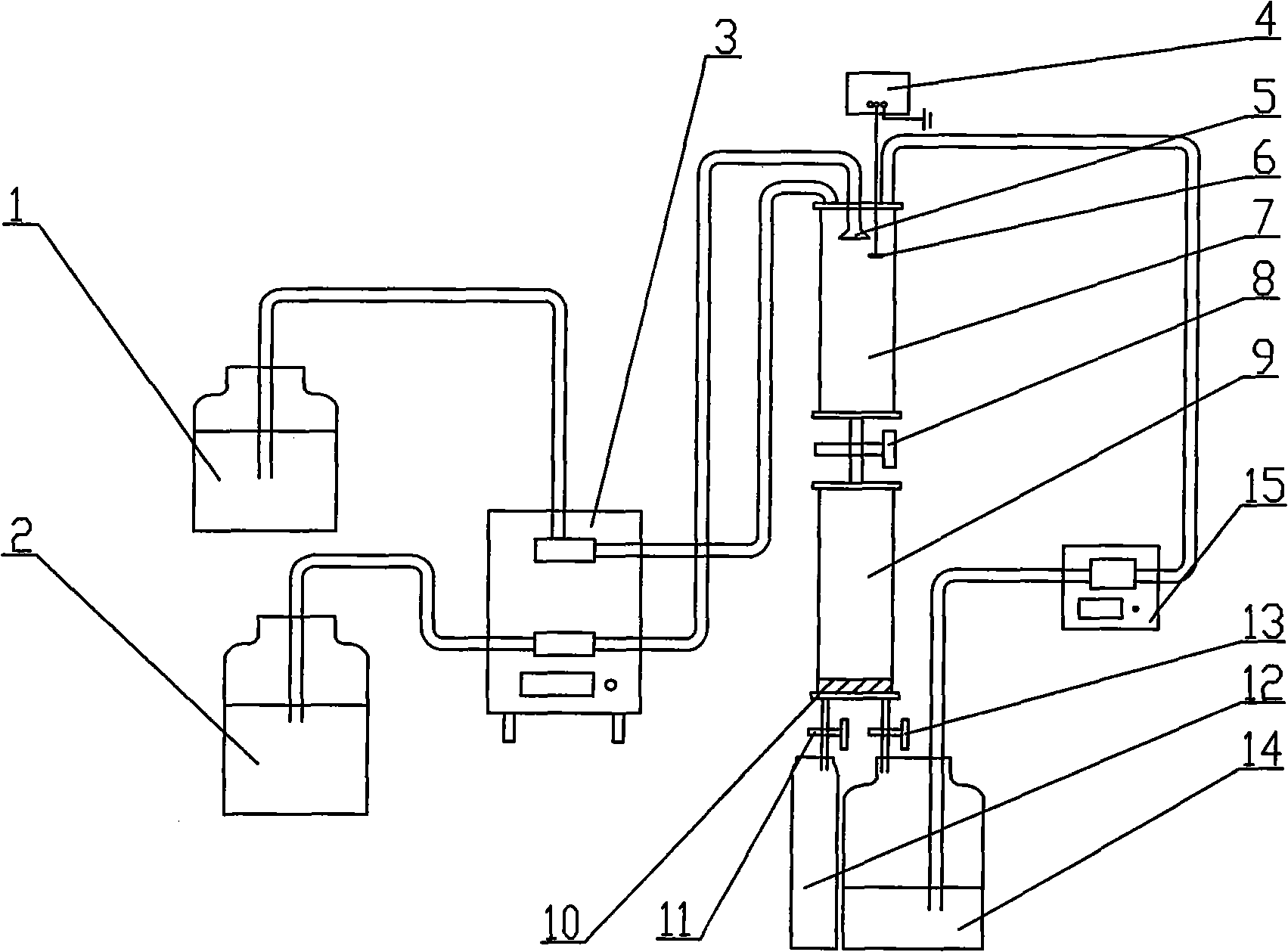

摘要附圖
權利要求書
1.一種脫除污泥重金屬的淋洗裝置，包括水存儲罐(1)和淋洗液存儲罐(2)，其特征是：所述水存儲罐(1)利用連接管與第一蠕動泵(3)的第一通道的輸入端連接，所述淋洗液存儲罐(2)利用連接管和第一蠕動泵(3)的第二通道的輸入端連接;第一蠕動泵(3)的第一通道和第二通道的輸出端均利用連接管與上淋洗泵(7)的上端連接;所述上淋洗柱(7)的下端利用連接管與下淋洗柱(9)的上端連接;在下淋洗柱(9)的底端設有兩個膠管出口，第一膠管出口與水收集罐(12)連接，第二膠管出口與淋洗液收集罐(14)連接。
2.如權利要求1所述的淋洗裝置，其特征是：在所述淋洗液收集罐(14)和上淋洗柱(7)的上端之間利用連接管連接第二蠕動泵(15)。
3.如權利要求1所述的淋洗裝置，其特征是：在所述下淋洗柱(9)的底部鋪設有濾膜(10)。
4.如權利要求1所述的淋洗裝置，其特征是：在所述上淋洗柱(7)的上端設置電動攪拌器(4)，在電動攪拌器(4)上設有攪拌槳(6)，所述攪拌槳(6)伸入上淋洗柱(7)內。
5.如權利要求1所述的淋洗裝置，其特征是：在所述下淋洗罐(9)底端的第一膠管出口與水收集罐(12)之間的連接管上設置第二膠管夾(11)，在第二膠管出口與淋洗液收集罐(14)之間的連接管上設置第三膠管夾(13)。
6.如權利要求1所述的淋洗裝置，其特征是：在所述第一蠕動泵(3)的第二通道輸出端的連接管的端部安裝有淋洗液噴頭(5)。
7.如權利要求1所述的淋洗裝置，其特征是：在所述上淋洗柱(7)和下淋洗柱(9)之間的連接管上設置第一膠管夾(8)。
8.如權利要求1所述的淋洗裝置，其特征是：在所述下淋洗柱(9)底端的兩個膠管出口外設置套扣(16)。
說明書
脫除污泥重金屬的淋洗裝置
技術領域
本實用新型涉及一種脫除污泥重金屬的淋洗裝置，屬于重金屬污染土壤和污泥的修復領域。
背景技術
重金屬在現代工業中應用廣泛，普遍用于電鍍、印染及催化行業等。但一旦對其管理和處置不妥當，會造成嚴重的環境污染和社會公害。重金屬污染具有普遍性、不可逆性和富集性，被譽為當代的“化學定時炸彈”。重金屬在環境中能穩定存在，不能被分解，很難被還原。有些能與有機物結合成有機重金屬化合物，為植物所吸收，有些滲入地下水，進而進入食物鏈，在人體內高倍數富集，對人體造成嚴重危害。
淋洗法是對重金屬污染污泥最有效的處理方法，淋洗裝置是淋洗法的核心部分之一。在實驗室已經確定好淋洗劑組成、濃度、用量、固液比、溫度等工藝參數的基礎上，設計動態淋洗裝置能為大批量地淋洗處理富含重金屬的污泥打下堅實的基礎，使污泥能成為新型的燒結材料和堆肥材料，既能變廢為寶，創造產值，也能為環境的改善起到積極的推動作用。
動態污泥淋洗裝置與普通土壤的淋洗裝置有很大的不同。確保其洗脫效果為最主要的問題。針對洗脫效果，需定時、定量取樣，以便能很好的把握時間、流量、次數對重金屬洗脫量的影響。
傳統的污泥淋洗裝置主體是一段空心圓柱，下端為濾膜，用于阻隔污泥隨淋洗劑流走。將污泥從圓柱上口注入至適當高度，淋洗液由柱體上端注入，流經土柱后由經柱底的濾液膜流進下端的貯液池，接著對濾液成分進行分析以檢測淋洗效果。然因為污泥有機質含量很高，淋洗劑為動態定向流動，污泥表面疏水性基團會阻隔水與污泥的充分接觸，污泥會因為自身的表面性質結成團塊，所含重金屬很難被洗脫出來。在淋洗之前，讓污泥與水相充分接觸，改變污泥表面性質，能對發揮淋洗液最佳的淋洗效果起到很大的幫助。
發明內容
本實用新型的目的是克服現有技術中存在的不足，提供一種能對污泥進行徹底淋洗、對淋洗液能夠二次利用、對有毒有害物質能進行控制的脫除污泥重金屬的淋洗裝置。
按照本實用新型提供的技術方案，所述脫除污泥重金屬的淋洗裝置，包括水存儲罐和淋洗液存儲罐，特征是：所述水存儲罐利用連接管與第一蠕動泵的第一通道的輸入端連接，所述淋洗液存儲罐利用連接管和第一蠕動泵的第二通道的輸入端連接;第一蠕動泵的第一通道和第二通道的輸出端均利用連接管與上淋洗泵的上端連接;所述上淋洗柱的下端利用連接管與下淋洗柱的上端連接;在下淋洗柱的底端設有兩個膠管出口，第一膠管出口與水收集罐連接，第二膠管出口與淋洗液收集罐連接。
在所述淋洗液收集罐和上淋洗柱的上端之間利用連接管連接第二蠕動泵。
在所述下淋洗柱的底部鋪設有濾膜。
在所述上淋洗柱的上端設置電動攪拌器，在電動攪拌器上設有攪拌槳，所述攪拌槳伸入上淋洗柱內。
在所述下淋洗罐底端的第一膠管出口與水收集罐之間的連接管上設置第二膠管夾，在第二膠管出口與淋洗液收集罐之間的連接管上設置第三膠管夾。
在所述第一蠕動泵的第二通道輸出端的連接管的端部安裝有淋洗液噴頭。
在所述上淋洗柱和下淋洗柱之間的連接管上設置第一膠管夾。
在所述下淋洗柱底端的兩個膠管出口外設置套扣。
本實用新型針對污泥表面性質，能讓污泥與淋洗液充分接觸，并能考察多次淋洗效果變化趨勢，取樣、測樣簡單方便;能對污泥進行徹底淋洗、對淋洗液能夠二次利用、對有毒有害物質能進行控制。
