申請日2010.06.25

　　公開(公告)日2011.02.09

　　IPC分類號C02F3/30

　　摘要

　　本實用新型提供一種智能一體化污水處理裝置，該處理裝置包括有殼體，殼體內設有由隔板分隔但依次連通的懸浮物截留工作區、兼氧生物選擇工作區、好氧降解工作區和沉淀工作區;殼體一側設有通入懸浮物截留工作區的進水管，位于進水管下方的懸浮物截留工作區內與兼氧生物選擇工作區之間設有格柵篩，格柵篩的下方形成兼氧生物選擇工作區的上端口，兼氧生物選擇工作區的底部設有剩余污泥排放口。有益效果是該裝置減少了部分連接管路和閥門，縮小了體積、減少占地面積、降低建造價格，明顯加快污水中的有機底物清除，對難以降解的有機底物產生良好的水解作用，污泥自行回流并明顯提升微生物的活性，保證良好出水水質�？捎糜谟∪�、皮革、啤酒、石油化工等廢水及生活污水、城市污水的處理。

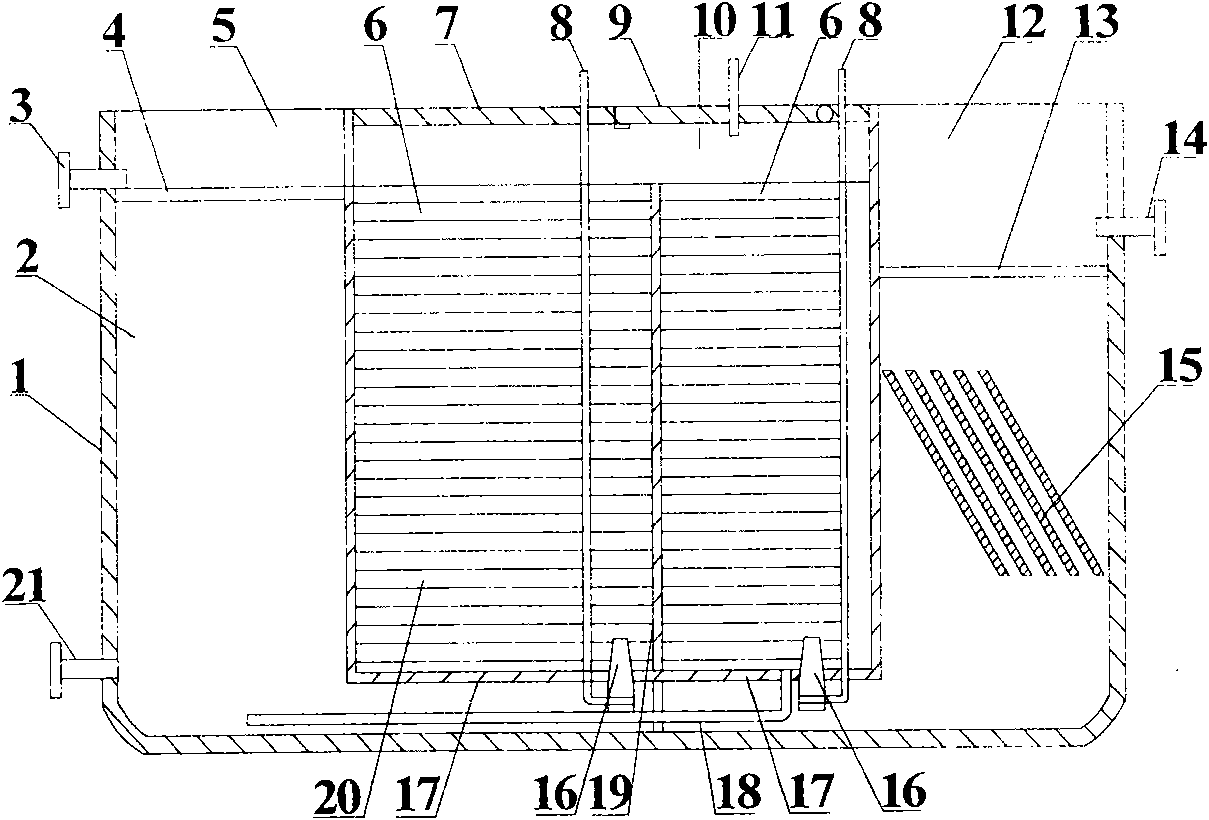

　　摘要附圖



　　權利要求書

　　1.一種智能一體化污水處理裝置，其特征是：該處理裝置包括有殼體(1)，殼體(1)內設有由隔板分隔但依次連通的懸浮物截留工作區(5)、兼氧生物選擇工作區(2)、好氧降解工作區(6)和沉淀工作區(12);殼體(1)一側設有通入懸浮物截留工作區(5)的進水管(3)，位于進水管(3)下方的懸浮物截留工作區(5)內與兼氧生物選擇工作區(2)之間設有格柵篩(4)，格柵篩(4)的下方形成兼氧生物選擇工作區(2)的上端口，兼氧生物選擇工作區(2)的底部設有剩余污泥排放口(21);

　　好氧降解工作區(6)包括有縱向隔板(19)分隔的兩部分，兩部分的上端口設有溢流連通口(10)，兩部分的底部均設有曝氣裝置(16)和下口(17)，兩部分中與兼氧生物選擇工作區(2)相鄰的那一部分的底端通過下口(17)與兼氧生物選擇工作區(2)底端相連通，兩部分中另一部分的底端設置有連通兼氧生物選擇工作區(2)底端的污泥回流管(18)，并由下口(17)與沉淀工作區(12)的底端相連通，好氧降解工作區(6)中設有填料繩及填料(20);

　　好氧降解工作區(6)設置帶檢查孔及蓋板(9)的上封板(7)，上封板(7)設有與曝氣裝置(16)連通的曝氣裝置的進氣管(8)和好氧降解好氧降解工作區(6)中反應生成氣體的排氣管(11);

　　沉淀工作區(12)上部設有過濾網(13)，殼體(1)另一側設有連通沉淀工作區(12)的排水口(14)，排水口(14)位于過濾網(13)的上方，沉淀工作區(12)中設有分層組合沉淀物匯集斜板(15)。

　　說明書

　　智能一體化污水處理裝置

　　技術領域

　　本實用新型涉及水處理裝置，特別是一種智能一體化污水處理裝置。

　　背景技術

　　公知技術中，一種基于生物接觸氧化法的污水處理設備是由反應裝置、其前端的帶格柵的初沉池裝置、其后端的二沉池裝置組成。前端初沉池裝置對污水進行預處理，以確保后續工藝設施中的填料、曝氣頭不出現堵塞等情況。后端的二沉池裝置用以降低出水中懸浮物(SS)，使出水達到排放標準。

　　上述污水處理設備由于構成部分多，存在設備整體占地面積較大、連接管道和閥門數量多安裝施工周期長、項目成本高和不便維護管理及運行費用高等缺陷。更主要的是上述污水處理設備僅采用單一好氧生物處理工藝，污水中微生物難以實現良好選擇，當水質波動較大時，抗負荷沖擊能力低的缺陷尤為突出，難以保證出水達到排放標準。另外，為保持設備的生物接觸氧化部分微生物濃度，還必須設置從二沉池裝置抽吸污泥的回流泵。

　　發明內容

　　針對現有技術中結構上的不足，本實用新型的目的是提供一種智能一體化污水處理裝置，解決了基于生物接觸氧化法的污水處理設備存在的上述問題，體積小、效率高、安裝周期短、維護管理簡便，能保證良好出水水質，明顯降低建造和運行費用。

　　為實現上述目的，本實用新型采用的技術方案是提供一種智能一體化污水處理裝置，其中：該處理裝置包括有殼體，殼體內設有由隔板分隔但依次連通的懸浮物截留工作區、兼氧生物選擇工作區、好氧降解工作區和沉淀工作區;殼體一側設有通入懸浮物截留工作區的進水管，位于進水管下方的懸浮物截留工作區內與兼氧生物選擇工作區之間設有格柵篩，格柵篩的下方形成兼氧生物選擇工作區的上端口，兼氧生物選擇工作區的底部設有剩余污泥排放口;

　　好氧降解工作區包括有縱向隔板分隔的兩部分，兩部分的上端口設有溢流連通口，兩部分的底部均設有曝氣裝置和下口，兩部分中與兼氧生物選擇工作區相鄰的那一部分的底端通過下口與兼氧生物選擇工作區底端相連通，兩部分中另一部分的底端設置有連通兼氧生物選擇工作區底端的污泥回流管，并由下口與沉淀工作區的底端相連通，好氧降解工作區中設有填料繩及填料;好氧降解工作區設置帶檢查孔及蓋板的上封板，上封板設有與曝氣裝置連通的曝氣裝置的進氣管和好氧降解好氧降解工作區中反應生成氣體的排氣管;沉淀工作區上部設有過濾網，殼體另一側設有連通沉淀工作區的排水口，排水口位于過濾網的上方，沉淀工作區中設有分層組合沉淀物匯集斜板。

　　本實用新型的效果是本處理裝置減少了連接管路和閥門的使用數量，對于縮小裝置的體積、減少占地面積、降低建造價格。明顯加快污水中的有機底物清除，對難以降解的有機底物產生良好的水解作用，污泥自行回流并明顯提升微生物的活性，同時可使污泥匯總的磷在厭氧條件下得到有效的釋放以及硝酸鹽的反硝化，還能有效地抑制絲狀菌的繁殖，有利于克服因污泥膨脹而影響裝置工作的穩定性。智能一體化污水處理裝置節約能源，降低運行費用，保證良好出水水質�？捎糜谟∪尽⑵じ�、啤酒、石油化工等廢水及生活污水、城市污水的處理。
