申請日2010.06.25

　　公開(公告)日2011.12.28

　　IPC分類號C02F1/40

　　摘要

　　本發明涉及一種處理廢水中重質乳化油的方法;處理裝置為下部鼓泡段為氣升式內環流反應器，上部泡沫段為溢流槽式的氣液分離器;調節廢水的pH為8～9，將廢水通入鼓泡段;在塔底通入空氣，加入絮凝劑和表面活性劑;通過收集泡沫，將乳化油從廢水中分離;無機絮凝劑用量為：0.02～0.1mmol/g COD;聚合物絮凝劑用量為：10～50mg/m3廢水;陰離子表面活性劑，用量為：5～20mg/g COD，且不低于15～20mg/m3廢水;保持空塔氣速為0.5～1.5cm/s;分離效率高：一次分離率可達90%以上;工藝過程簡單：廢水一次通過脫除固體懸浮物;能耗和劑耗低：絮凝劑用量低，流程短。

　　摘要附圖



　　權利要求書

　　1.一種處理廢水中重質乳化油的方法，其特征在于：

　　處理裝置為一種由鼓泡段和泡沫段構成的環流泡沫分離塔，下部鼓泡段為氣升式 內環流反應器，上部泡沫段為溢流槽式的氣液分離器;調節廢水的pH為8～9，將廢 水通入環流泡沫分離塔的鼓泡段;在塔底通入空氣，加入絮凝劑和表面活性劑;表面 活性劑產生泡沫，使絮凝的乳化油滴富集在泡沫表面，通過收集泡沫，將乳化油從廢 水中分離;

　　所述絮凝劑由無機絮凝劑和聚合物絮凝劑構成;無機絮凝劑用量為：0.02～0.1 mmol/g COD;聚合物絮凝劑用量為：10～50mg/m3廢水;

　　所述表面活性劑為陰離子表面活性劑，其用量為：5～20mg/g COD，且不低于15 ～20mg/m3廢水;

　　所述的空氣通入量為：保持空塔氣速為0.5～1.5cm/s。

　　2.根據權利要求1所述的處理廢水中重質乳化油的方法，其特征在于：無機絮凝 劑為氯化鋁、硫酸鋁、硫酸亞鐵、三氯化鐵、氯化鈣;聚合物絮凝劑為聚丙烯酰胺。

　　3.根據權利要求1所述的處理廢水中重質乳化油的方法，其特征在于：可選擇 十二烷基磺酸鈉、十二烷基硫酸鈉中的一種或其組合。

　　4.根據權利要求1所述的處理廢水中重質乳化油的方法，其特征在于：所述環流 泡沫分離塔鼓泡段和泡沫段的直徑比為1∶(1.4～1.8)，高度比為1∶(0.4～0.8);泡沫 段溢流槽堰和鼓泡段直徑比為(1～1.4)∶1，溢流槽堰和泡沫段的高度比為(0.1～0.3)∶1。 鼓泡段中的導流筒可為單級或多級導流筒。

　　說明書

　　處理廢水中重質乳化油的方法

　　技術領域

　　本發明涉及一種從原油加工廢水中脫除重質乳化油的方法。

　　背景技術

　　重質原油即稠油加工過程會產生大量含有重質乳化油的廢水，包括原油罐底脫 水、脫鹽脫鈣污水、焦化大吹汽冷凝水等，這種水與普通煉油廢水、油田廢水相比， 其突出特點是：①乳化油含量高：一般情況下，重質原油加工廢水中一半以上的油以 乳化油形式存在，除去浮油和分散油后，80%以上的COD是由于乳化油和膠態懸浮 物產生的;②乳化程度嚴重，乳滴穩定：重質乳化油的乳滴直徑通常只有幾百納米 到幾微米，由于廢水中存在著采油過程中引入的大量界面活性物質以及大量的膠質、 瀝青質的懸浮物，使得乳滴非常穩定;③乳化油粘度大：重質原油的粘度大，其100 ℃的運動粘度可達到100mm2/s以上，高粘度使乳滴界面異常穩定，流動性變差，造 成乳滴不易聚并和吸附;④乳化油密度大：重質原油的密度與水接近，因此通過沉降 方法分離油水的效率非常低，即使絮凝后的乳化油與水分離效果仍然較差。

　　由于重質乳化油含量高，且難以被生物降解，因此在進入生化處理前，必須先采 用物理和化學的方法進行預處理，而預處理的核心環節就是脫除浮化油。目前，脫除 浮化油方法包括吸附、萃取、絮凝沉降、氣浮、膜分離等，其中絮凝沉降和氣浮方法 比較常見，由于重質原油的密度高、粘度大，絮凝后的乳化油相分離不好，沉降分離 時間長、效率低，因而采用上述單一方法進行重油乳化油脫除效果很不理想;若經絮 凝沉降分離后，進一步采用氣浮等手段分離未沉降分離的乳化油，又存在過程復雜、 能耗高缺陷。如陳春茂等在2007年第4期《煉油技術與工程》“遼河石化超稠油污 水預處理工藝與工程實踐”中報道的采用水質水量調節—破乳除油—旋流油水分離— 浮選凈化工藝對超稠油污水預處理的方法。

　　由于乳化程度高，乳滴非常小且異常穩定，而穩定的油滴在氣泡界面的吸附量非 常小，因此需要大量的氣泡界面吸附乳滴，需要多級氣浮以達到需要的分離效果，從 而導致氣浮分離能耗高且分離效率低，例如CN101327966公開的一種稠油污水射流 溶氣氣浮工藝，包括一次氣浮、射流溶氣、二次氣浮等在內的多級分離技術。

　　近年來，一些新的高效氣浮分離設備和技術被報道，如US 2008/0006588公開的 氣旋浮選分離技術，CN 1546196公開的加壓溶氣氣浮水力旋流油水分離的方法和裝 置，其采用氣浮脫油和旋流分離結合方式對含油廢水料液進行脫油，上述文獻均沒有 報道對重質乳化油廢水的分離效果。

　　US 5897772公開了一種多級環流泡沫分離塔等。多級環流泡沫分離塔是一種在 環流反應器基礎上開發的氣浮分離設備。由于氣浮分離的效率很大程度上取決于氣泡 與連續相充分、快速的接觸，與一般的氣浮設備相比，環流反應器內氣泡快速湍動， 氣液接觸充分，可使被分離的物質較快的富集在泡沫表面上，因而能顯著提高泡沫分 離的效率。實驗證實，該技術對于大小在10μm以上的乳化油有較高的分離效率。對 粒徑更小、界面流動性差的重質油乳滴沒有顯著的分離效果，這是因?yàn)槿榛�體系的穩 定性提高，乳滴的界面性質發生很大變化，界面電荷相斥，很難僅通過泡沫分離的技 術將乳滴聚集分離，必須先采用其他技術使乳滴直徑增加，表面性質改善而利于泡沫 分離。

　　CN1435275A在傳統鼓泡式反應器基礎上公開了一種多級環流反應器，塔內置有 導流筒，導流筒底部設有氣體分布器，該反應器可廣泛用于氧化反應、發酵過程、烴 加工反應以及活性污泥污水處理過程等各類氣-液或氣-液-固化學反應過程當中。

　　發明內容

　　本發明的目的在于提供一種利用環流泡沫分離塔分離脫除重質原油加工廢水中 乳化油的方法。本方法是在多級環流泡沫分離塔和環流反應器及多級環流反應器的基 礎上，結合絮凝技術，針對粒徑在10μm以下的乳化重質油滴，開發出的一種絮凝- 環流泡沫分離處理乳化油的方法，可提高重質乳化油分離效率，簡化分離流程。

　　本發明所述的處理廢水中重質乳化油的方法是通過如下技術方案實現的：

　　處理裝置為一種由鼓泡段和泡沫段構成的環流泡沫分離塔，下部鼓泡段為氣升式 內環流反應器，上部泡沫段為溢流槽式的氣液分離器;調節廢水的pH為8～9，將廢 水通入環流泡沫分離塔的鼓泡段;在塔底通入空氣，加入絮凝劑(由無機絮凝劑和聚 合物絮凝劑組成)和表面活性劑;表面活性劑產生泡沫，使絮凝的乳化油滴富集在泡 沫表面，通過收集泡沫，將乳化油從廢水中分離。

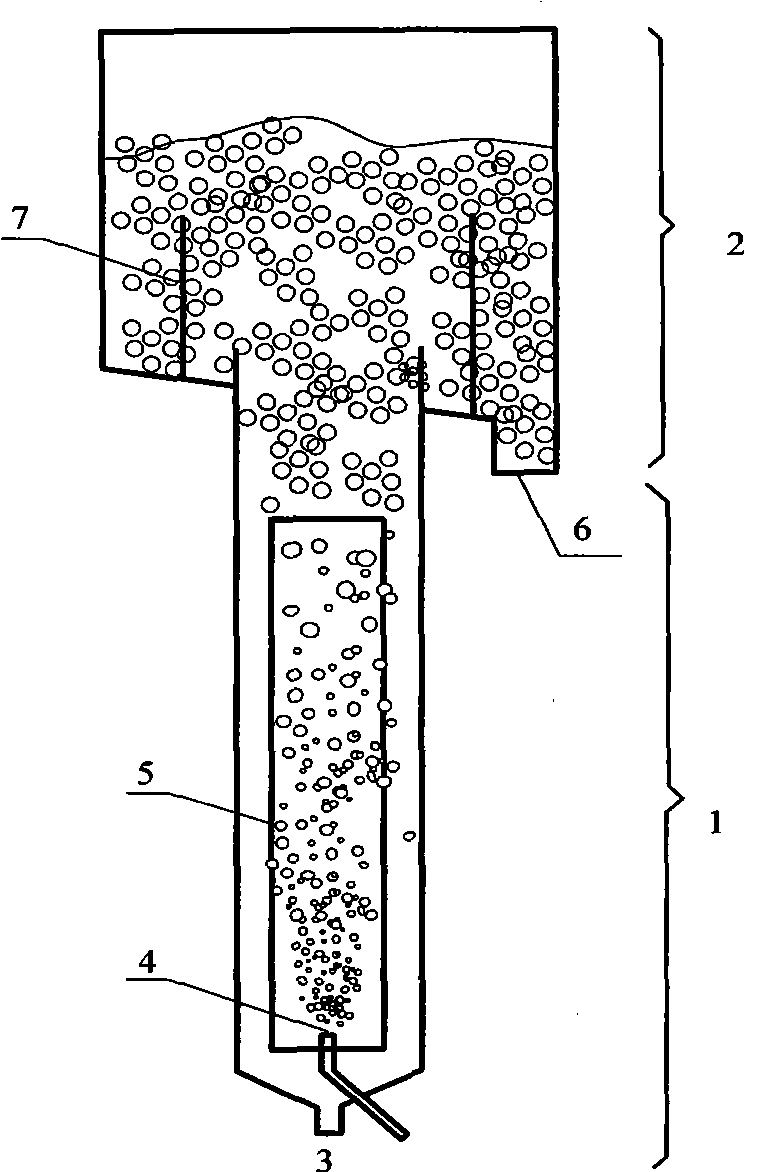

　　所述環流泡沫分離塔由下部鼓泡段和上部泡沫段構成，由于多級環流泡沫塔的鼓 泡段相當于一種多級環流反應器，因此本發明的分離塔下部鼓泡段成為一種氣升式內 環流反應器，上部泡沫段為溢流槽式的氣液分離器。具體地說，環流泡沫分離塔，由 鼓泡段1和泡沫段2構成，鼓泡段1為氣升式內環流反應器，包括導流筒5和氣體分 布器4，其中多級導流筒或單級導流筒，單級導流筒為導流筒的常規設計，多級導流 筒按照專利CN1435275設計，專利CN1435275一種用于各類氣-液兩相和氣-液-固三 相化學反應多級環流反應器，包括塔身、導流筒、氣體分布器，塔身內有導流筒，導 流筒的底部有氣體分布器，塔身總高與反應器內徑之比為3～12，導流筒直徑與反應 器內徑之比為0.3～0.9。泡沫段位于鼓泡段上方，為溢流槽式氣液分離器，有溢流堰 7和泡沫排出口6。環流泡沫分離塔鼓泡段和泡沫段的直徑比為1∶1.4～1∶1.8，高度比 為1∶0.4～1∶0.8;泡沫段溢流槽堰和鼓泡段直徑的比為1∶1～1.4∶1，溢流槽堰和泡沫段的 高度比為0.1∶1～0.3∶1。所述的廢水為含有重質原油加工過程中產生含有的重質乳化 油的廢水，乳滴在2～10μm范圍內，乳化油產生的COD占廢水總COD的75%～95%， 包括但不限于油罐底脫水、脫鹽脫鈣污水、油田超稠油污水、焦化大吹汽冷凝水。

　　所述的絮凝劑由無機絮凝劑和聚合物絮凝劑組成，其中無機絮凝劑為氯化鋁、硫 酸鋁、硫酸亞鐵、三氯化鐵、氯化鈣，常規無機鋁、鐵、鈣鹽絮凝劑用量為(乳化油 按COD計量，絮凝劑按所含金屬離子的物質的量計量)：(0.02～0.1)mmol/g COD; 聚合物絮凝劑為聚丙烯酰胺，其用量為：10～50mg/m3廢水。所述表面活性劑為陰離 子表面活性劑，可選擇十二烷基磺酸鈉、十二烷基硫酸鈉中的一種或其組合，其用量 為和乳化油含量滿足(乳化油按COD計量)：5～20mg/g COD乳化油，且不低于 15～20mg/m3廢水。

　　所述通入空氣的量為：保持空塔氣速為0.5～1.5cm/s。

　　本發明的絮凝-環流泡沫分離廢水中重質乳化油的方法，可采用連續操作，也可 采取批式操作。

　　批式操作：廢水一次性泵入環流泡沫分離塔鼓泡段，液面高度不低于導流筒上沿， 且和導流筒上沿高度的比為1∶1～1∶1.25，用酸堿調節pH為8～9;從氣體分布器通入空 氣，通氣量保證空塔氣速為0.5～1.5cm/s;分別緩慢流加無機絮凝劑水溶液(濃度為 飽和濃度5%～25%)和聚合物絮凝劑聚丙烯酰胺的水溶液(濃度為25～250mg/L); 表面活性劑配置成一定濃度(為臨界膠束濃度10%～40%)的水溶液，存儲在儲罐中， 待絮凝過程發生后，開始用計量泵以恒定速率流加表面活性劑溶液到鼓泡段任意位 置，表面活性劑用量為5～20mg/g COD，且不低于15～20mg/m3廢水，流加速率根 據用量和溶液濃度以及分離總時間的確定;同時開始從泡沫段底部的泡沫收集口6 收集泡沫，當乳化油的脫除率達到排放要求后，完成一個批次的操作。

　　連續操作：環流泡沫塔中通入空氣，保證空塔氣速為0.5～1.5cm/s，廢水事先用 酸堿調節pH為8～9，然后以通過泵8泵入環流泡沫分離塔的鼓泡段，水力停留時間 為0.5～2h，進料速率根據水力停留時間確定，進料口可在鼓泡段的任意位置;表面 活性劑、無機絮凝劑、聚合物絮凝劑配置成一定濃度的水溶液(無機絮凝劑濃度為飽 和濃度5%～25%，聚合物絮凝劑濃度為25～250mg/L，表面活性劑濃度為臨界膠束濃 度10%～40%，)，分別儲存在不同的儲罐9、10、11中，用計量泵12以恒定速率流加 到鼓泡段任意位置，流加速率根據用量、溶液的濃度和液相的停留時間確定;從泡沫 收集口連續收集泡沫而收集乳化油;從鼓泡段底部排液口3排出脫除乳化油后的廢 水，整個操作過程中保證塔內裝液量不變。

　　本發明原理：在含乳化油污水中，添加一定類型和一定量的絮凝助劑，將乳滴聚 集成一定大小，中和乳滴上的部分表面電荷，改善乳滴的表面性質，降低乳化體系的 穩定性，使用與絮凝助劑配合的表面活性劑形成泡沫，使聚集長大的乳滴高效的吸附 在泡沫相中從而被分離。本發明中所謂的“控制絮凝”并不形成絮凝相，而是使油滴 長大，達到泡沫分離較好的范圍，然后用泡沫進行分離。

　　本發明的優點和有益效果是：

　　分離效率高：采用控制絮凝的方法，使乳化油的直徑增加，界面性質改變，并中 和了部分界面電荷，從而滿足了泡沫分離的要求，再結合采用高效的環流泡沫分離， 重質乳化油的一次分離率可達90%以上。

　　工藝過程簡單：廢水一次通過環流泡沫分離塔，即可實現乳化油和固體懸浮物的 脫除，脫油后的污水可直接進行生化處理，使重質原油加工廢水的處理工藝和過程簡 化。

　　能耗和劑耗低：絮凝劑的用量低于傳統的絮凝-沉降分離方法，同時由于縮短了 工藝流程，也就避免了廢水在各處理單元的傳輸和循環，降低了能耗。
