申請日2010.06.24

　　公開(公告)日2010.10.27

　　IPC分類號C04B38/00; C04B18/30

　　摘要

　　本發明涉及一種連續化污泥蛋白泡沫混凝土制備裝置。裝置主要由污泥儲料罐(1)、動力泵(2)、水解反應釜(4)、換熱器(5)、臥式離心機(6)、蒸發器(8)、料液混合器(9)模具(10)和泡沫反應釜(11)通過管線(3)依順序連接而成，臥式離心機(6)下設置有濾渣粉碎機(7)、濾渣粉碎機(7)下連有料液混合器(9)，料液混合器(9)經管線與模具(10)連接;整套裝置所涉及的所有接口處均由機械密封部件密封連接。該裝置具有連續化、節能化的特點，不需額外用水，可實現能量及污泥中多余水分的循環利用，可完全實現廢棄物的資源化利用。

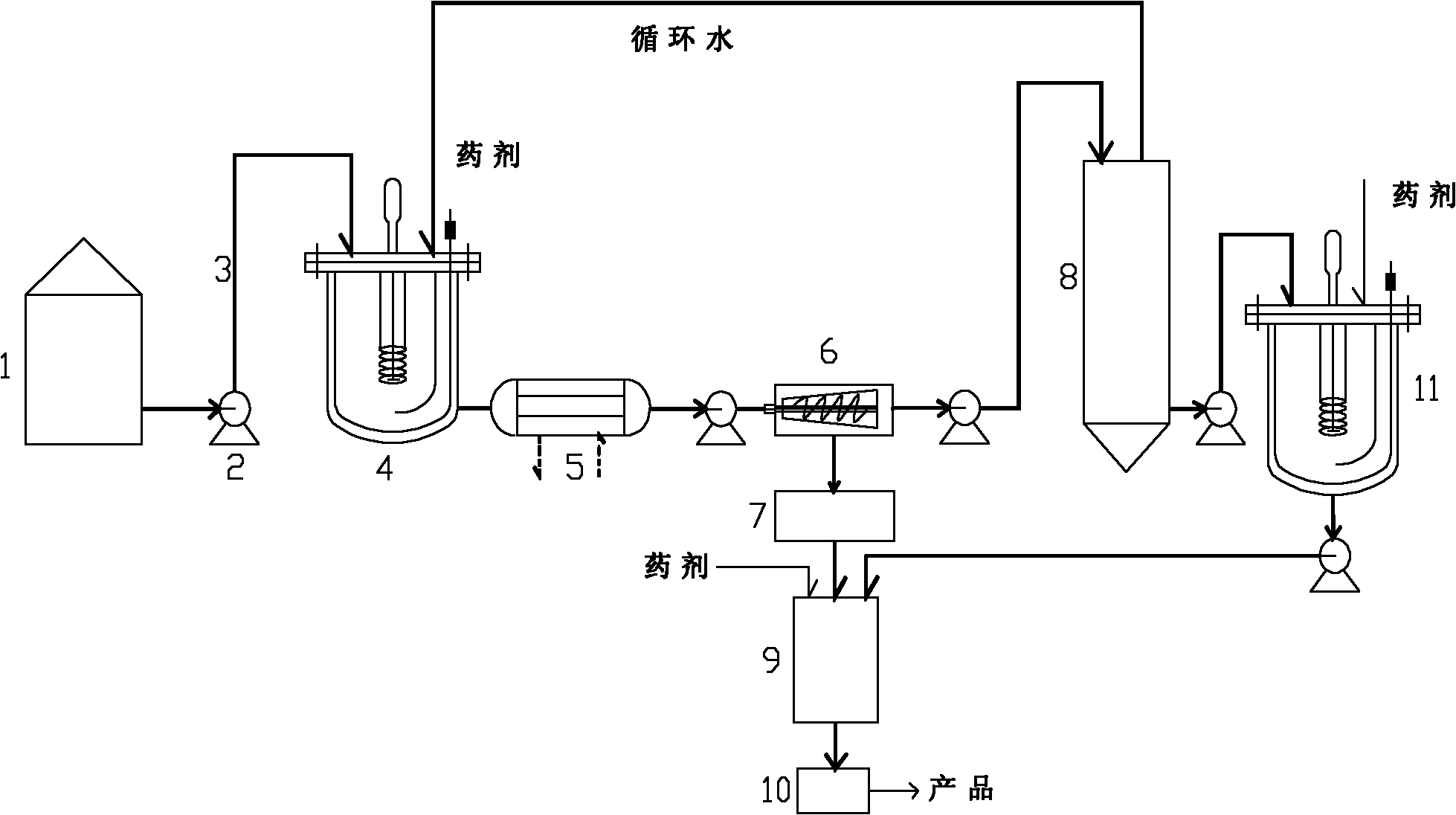

　　摘要附圖



　　權利要求書

　　1.連續化污泥蛋白泡沫混凝土制備裝置，其特征是由污泥儲料罐(1)、動力泵(2)、水解反應釜(4)、換熱器(5)、臥式離心機(6)、蒸發器(8)、料液混合器(9)和模具(10)通過管線(3)依順序連接而成，臥式離心機(6)下設置有濾渣粉碎機(7)、濾渣粉碎機(7)下連有料液混合器(9)，料液混合器(9)經管線與模具(10)連接;整套裝置所涉及的所有接口處均由機械密封部件密封連接。

　　2.如權利要求1所述的連續化污泥蛋白泡沫混凝土制備裝置，其特征是污泥儲料罐(1)出口設一條管線和動力泵連通;蒸發器(8)出水口與污泥水解反應釜(4)間設一條循環水回流管線;水解反應釜(4)的最前端連接污泥儲料罐。

　　3.如權利要求1或2所述的連續化污泥蛋白泡沫混凝土制備裝置，其特征是泡沫反應釜(11)后再設一條管線和動力泵連通，動力泵經管線與料液混合器(9)相連。

　　說明書

　　連續化污泥蛋白泡沫混凝土制備裝置

　　技術領域

　　本發明涉及環保技術領域，特別是涉及一種連續化污泥蛋白泡沫混凝土制備裝置。

　　背景技術

　　污泥是在污水處理過程中產生的，被認為是污水中的“最毒精華”。據最新統計我國城市污水廠待處理濕污泥超過1000萬噸/年，而且以10%的比例逐年增長。污泥主要由大量微生物和部分原生動物、后生動物、藻類、有機物及無機物等組成;污泥含水率高，有惡臭，含多種病原微生物、致病菌、重金屬離子等，既具有生物污染的危險又具有化學污染的危險。目前，傳統的污泥處理方式，無論是堆肥、焚燒、直接加工作建筑材料或是填埋、投海等都不能做到完善徹底的解決污泥問題，而且都在不同程度上導致了環境的二次污染;而對于污泥資源化利用，目前已有不少學者致力于該方面的研究，例如楊小文，杜英豪，剩余活性污泥處理與資源化利用方案選擇，中國給水排水，2002，18(4)：31～33;李亞東，李海波，梁浩，污水處理廠剩余活性污泥的再利用集成技術，環境污染治理技術與設備，2005，6(5)：56～58;Shen L，Zhang D K.An experimental study of oil recoveryfrom sewage sludge by low-temperature pyrolysis in a fluidized-bed.Fuel，2003，8(4)：465～472等。但這些研究都停留在實驗室小試階段，無法從根本上實現大規模污泥處理及資源化利用。

　　發明內容

　　本發明所解決的技術問題是克服現有技術的上述缺點，提供一種連續化污泥蛋白泡沫混凝土制備裝置。本發明可對污泥進行連續化水解，水解后得到的蛋白質及污泥殘渣經過過濾系統、濃縮系統、粉碎及發泡系統等處理后，與膠凝劑、減水劑、料漿穩定劑等藥劑經混合后可制得性能良好的泡沫混凝土。該裝置同傳統的間歇式裝置比較具有高生產率，工藝結構簡單，工程造價低、工作可靠，不產生二次污染、能最終實現廢棄污染物的資源化利用等優點。

　　本發明解決其技術問題所采用的技術方案如下：

　　本發明的一種連續化污泥蛋白泡沫混凝土制備裝置，該裝置主要由污泥儲料罐1、動力泵2、水解反應釜4、換熱器5、臥式離心機6、蒸發器8、料液混合器9和模具10通過管線3順序連接而成，臥式離心機6下設置有濾渣粉碎機7、濾渣粉碎機7下連有料液混合器9，料液混合器9經管線與模具10連接;整套裝置所涉及的所有接口處均由機械密封部件密封連接。

　　本發明的連續化污泥蛋白泡沫混凝土制備裝置，污泥儲料罐1出口設一條管線和動力泵連通;蒸發器8出水口與污泥水解反應釜4間設一條循環水回流管線;水解反應釜4的最前端連接污泥儲料罐，污泥經由路線為：污泥儲料罐1、水解反應釜4、換熱器5至臥式離心機6，由動力泵提供動力，管路接口處通過機械密封部件密封;臥式離心機下依次設有濾渣粉碎機7、料液混合器9和模具10;泡沫反應釜后再設一條管線和動力泵連通，動力泵經管線與料液混合器9相連。

　　詳細說明如下：

　　整個裝置各設備污泥儲料罐、水解反應釜、換熱器、臥式離心機、蒸發器、料液混合器、模具和動力泵通過管線連通，接口處由機械密封部件密封連接;在污泥儲料罐出口設一條管線注入污泥用，和動力泵連通;蒸發器上端出口設一條管線與水解反應釜連通，該部分實現污泥多余水分的循環利用;對污泥進行處理時，于污泥水解反應釜的前端連接污泥儲料罐，污泥經由路線為：污泥儲料罐、水解反應釜、換熱器至臥式離心機。污泥經過此路線后實現殘渣與蛋白液的分離;臥式離心機后設兩條管線：其中一條連接濾渣粉碎機，在濾渣粉碎機下端設有料液混合器，粉碎的濾渣經過管線進入料液混合氣;另一條和動力泵連通，動力泵再通過管線與蒸發器相連，蛋白液在蒸發器中濃縮后通過動力泵打入下一個反應釜中，進行泡沫的生成。生成的泡沫通過動力泵注入料液混合器中，與粉碎好的濾渣進行充分混合。在料液混合器下端設有模具，混合好的料漿經由管線注入模具，進行成品制造。

　　本發明的有益效果是：

　　1).污泥是在污水處理過程中產生的，據統計我國城市污水廠待處理濕污泥超過1000萬噸/年，而且以10%的比例逐年增長;該裝置在污泥處理過程中具有連續化節能化資源化等特點，操作簡便、安全，處理效率高，全過程對環境不產生危害。該裝置可根據需要將其型號放大或縮小做成不同處理規模的裝置。

　　2).在裝置中設有能量循環系統及水循環系統，可實現能量及污泥處理用水的循環利用。

　　3).該裝置可實現污泥的連續化處理與資源化利用，該裝置可實現污泥的徹底消化，實現污泥處理過程零排放的標準，做到污泥的資源化、穩定化、減量化及無害化，積極地相應了國家節能減排的號召。
