申請日2010.06.24

　　公開(公告)日2010.10.20

　　IPC分類號C02F9/14

　　摘要

　　一種景觀型組合式生活污水凈化系統，是由，進水口、清污口、出水口、油污擋板、沉淀池前壁、沉淀池底、沉淀池后壁、沉淀物收集區、人工濾床入水端擋板、床出水端擋板、布水系統、收集系統、沉降比5‰、人工濾床、蘆葦種植區傾斜池底、睡蓮荷花種植區傾斜池底、沉水植物種植區水平池底、蘆葦種植區、睡蓮荷花種植區、人工濾沉水植物種植區構成;對周邊地表水起到一定的保護作用，由于利用城鎮綠地系統實現污水的凈化，也解決了生活污水用地緊張的問題，本系統由于大量采用自然過程實現污水的凈化，運行成本低，維護簡單�？茖W(xué)合理的設計，容綠化、排污為一體，使綠地多功能化，綠地凈水化，綠地排污化，綠地景觀化。

　　摘要附圖



　　權利要求書

　　1.一種景觀型組合式生活污水凈化系統，是由，進水口(1)、清污口(2)、出水口(3)、油污擋板(4)、沉淀池前壁(5)、沉淀池底(6)、沉淀池后壁(7)、沉淀物收集區(8)、人工濾床入水端擋板(9)、床出水端擋板(10)、布水系統(11)、收集系統(12)、沉降比5‰(13)、人工濾床(14)、蘆葦種植區傾斜池底(15)、睡蓮荷花種植區傾斜池底(16)、沉水植物種植區水平池底(17)、蘆葦種植區(18)、睡蓮荷花種植區(19)、人工濾沉水植物種植區(20)構成;其特征在于：沉淀池呈倒梯形，污水從收集管道收集入沉淀池，沉淀池進水區后壁(7)壘砌高度1.5m--2m后壁(7)上方設置的進水口(1)引入右側沉淀池，進行生物降解，固體物質沉淀于進水口(1)下方的沉淀物收集區(8)，沉淀物收集區(8)的右方設置為沉淀池底(6)，沉淀池底(6)設計前后方相差50-60公分的斜坡，使固體沉淀物自行滑向沉淀物收集區(8)，沉淀池右方出水區前0.3m處設置油污擋板4，離池底高出50公分處開始壘砌擋板(4).上方用于對漂浮物和油污的分離，下方的水可流動，出水區墻壁壘砌高度1m-1.5m，沉淀池前壁(5)上方設置出水口(3)，經過降解分離的水，通過管道從出水口(3)引入人工濾床(14)。

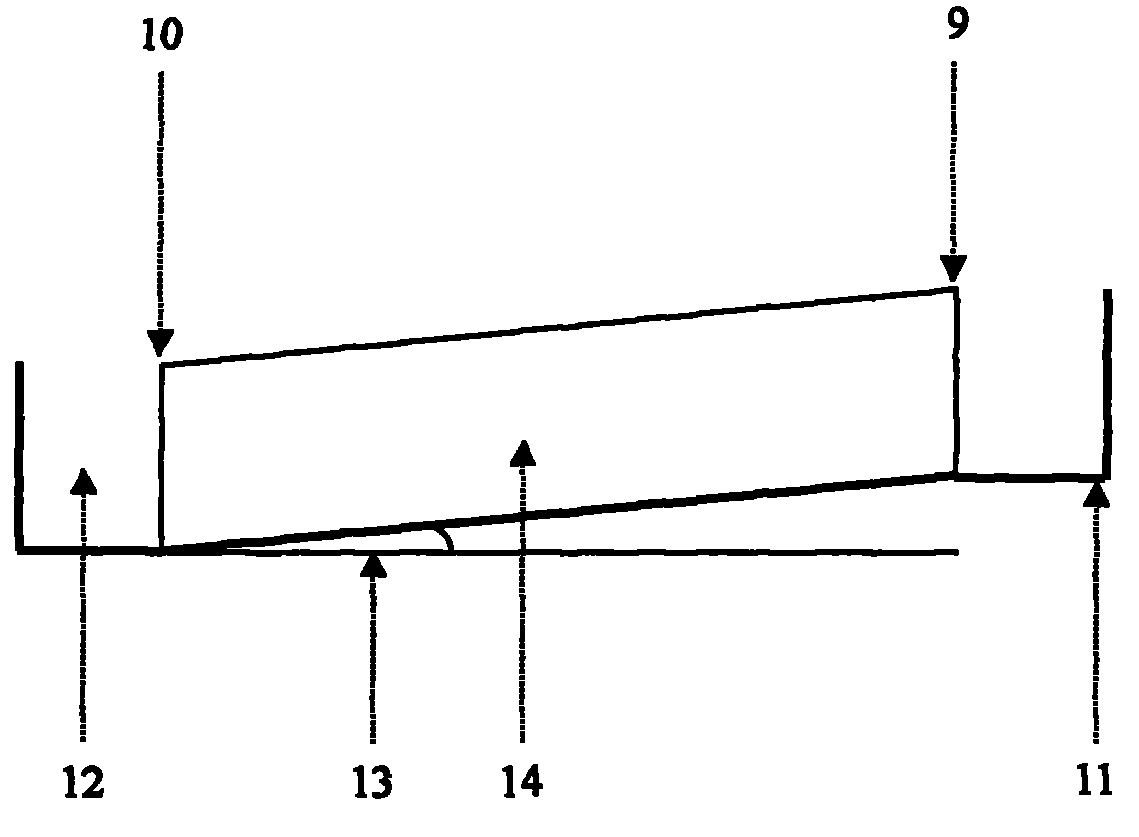

　　2.根據權利要求1中所述的一種景觀型組合式生活污水凈化系統，其特征在于：經過降解分離的水，通過管道從出水口(3)引入人工濾床(14)左方設置的布水系統(11)，水通過布水系統(11)進入人工濾床(14)，順著人工濾床(14)的落差流下，人工濾床沉降比5‰(13)，進入收集系統(12)，人工濾床土壤采用1/3河沙粒徑為1-2mm、1/3石灰石顆粒粒徑為1-2mm、1/3土壤組合后而成。

　　3.根據權利要求1中所述的一種景觀型組合式生活污水凈化系統，其特征在于：通過管道流入的生態池塘的功能區為蘆葦種植區傾斜池底(15)，水中的污染物在該區得到進一步的降解，通過高大的蘆葦種植區(18)，蘆葦種植區(18)左方設置睡蓮荷花種植區傾斜池底(16)，睡蓮荷花種植區傾斜池底(16)上方為睡蓮荷花種植區(19)，睡蓮荷花種植區傾斜池底(16)一側設置沉水植物種植區水平池底(17)，沉水植物種植區(20)的沉水植物種植區水平池底(17)上種植沉水植物，水中低濃度的營養鹽通過沉水植物得到去除，水中養殖觀賞魚類，豐富景觀。

　　4.根據權利要求1中所述的一種景觀型組合式生活污水凈化系統，其特征在于：人工濾床(14)上方栽種多年生黑麥草，一方面保持土壤的通透性，另一方面黑麥草通過吸收可以去除流經水中的養分，還可以通過根際過程強化凈化能力，也以營造出人工綠地。

　　說明書

　　一種景觀型組合式生活污水凈化系統

　　技術領域

　　本發明涉及一種污水凈化系統，尤其是一種景觀型組合式生活污水凈化系統。

　　背景技術

　　隨著百姓生活水平提高，衛浴設施得到極大普及。隨之而來的家庭污水排放量也急劇增加。目前，生活污水的生態處理技術發展很快，其中最有代表性的是人工濕地技術。這類技術主要依靠自然過程去除污水中的污染物質，使水質得到凈化，運行成本低、管理方便、效果好，但也存在占地面積大的問題。根據人工濕地技術原理改造的技術也層出不窮，但多關注于基質材料的開發，管理技術的優化，主要的效果在于提高人工濕地對高污染廢水的耐受能力，和提高系統的凈化效率方面。雖然這些研究在一定程度上通過改善凈化效率而降低人工濕地對土地的需求，但并未從根本上解決人工濕地與人爭地的情況，從而限制了這種技術的應用。

　　當前，各地在進行城鎮建設中，日益重視生態環境的建設，往往會建設一些休閑草坪。如果能夠把人工濕地和休息草坪結合起來，并結合其他生態凈化工程，則將可以很好地實現污水凈化和人們對綠地的需求，從而一舉兩得。

　　發明內容

　　本發明為了解決當前人工濕地的大面積用地和污染廢水的凈化效率，通過對沉淀池、人工濾床及生態池塘中不同水生植物的分布組合，提供一種景觀型組合式生活污水凈化系統，本發明包括;圖1的沉淀池結構示意圖，圖2的人工濾床結構示意圖，圖3的生態池塘結構示意圖。在設計的綠地具備對生活污水的凈化，實現污水凈化與綠地的結合，使其無害化、資源化、景觀化，本發明的設計方案：沉淀池通過管道與人工土壤濾床的布水系統相連。來之沉淀池的污水通過布水系統進入人工土壤濾床。從濾床流出的水通過收集系統收集后，通過管道流入生態池塘。在生態池塘中，人工土壤濾床出水依次經過淺水區的蘆葦區、睡蓮和荷花區，再進入以眼子菜、狐尾草等沉水植物為主的深水區。在以上處理程序中，經過人工濾床過濾后的水仍含有一定的營養成分，如果直接用于景觀用水，必然會發生富營養化，產生水藻，影響景觀效果，再通過生態池塘中不同水生植物的過濾與吸收，則可以抑制水藻過度生長，水質得到極大改善，景觀效果好，如果水量大，也可以安全排放進入河道。

　　所述沉淀池呈倒梯形結構，進水區深1.5m--2m，出水區深1n-1.5m，在出水區前0.3m處設置擋板，以阻擋漂浮物及油污。定期從沉淀池中清理出漂浮物和沉淀。

　　所述人工土壤濾床采用5‰的坡度，在進水端設置布水系統。人工濾床土壤采用1/3河沙(粒徑1-2mm)+1/3石灰石顆粒(粒徑1-2mm)+1/3土壤。通過管道流入的生態池塘的功能區為蘆葦種植區傾斜池底，水中的污染物在該區得到進一步的降解，通過高大的蘆葦種植區，蘆葦種植區左方設置睡蓮荷花種植區傾斜池底，睡蓮荷花種植區傾斜池底上方為睡蓮荷花種植區，睡蓮荷花種植區傾斜池底一側設置沉水植物種植區水平池底，沉水植物種植區的沉水植物種植區水平池底上種植沉水植物，水中低濃度的營養鹽通過沉水植物得到去除，水中養殖觀賞魚類，豐富景觀。

　　人工濾床上方栽種多年生黑麥草，一方面保持土壤的通透性，另一方面黑麥草通過吸收可以去除流經水中的養分，還可以通過根際過程強化凈化能力，也以營造出人工綠地。人工濾床出水端設置收集系統，收集出水。

　　所述生態池塘由三個功能區組成，第一個功能區為蘆葦種植區，也是人工濾床出水進入池塘的區域。水中可能存在的的污染物在該區得到進一步的降解。同時高大的蘆葦也形成了一道屏障，一方面可稱為生態池塘景觀的背景，另一方面也對不同區域起到一個分割作用。第二個功能區為睡蓮和荷花種植區，進一步凈化水中的污染物。第三個功能區為沉水植物區，水中低濃度的營養鹽通過沉水植物得到去除，并起到抑制水藻繁殖的功能，同時還可以養殖觀賞魚類，豐富景觀。在這一過程中，污水中的微小固體懸浮物被濾床過濾去除，在微生物的作用下，部分被攔截的固體物質得到分解;水溶性污染物質則被濾床中的微生物、濾床基質攔截、吸附，最終成為微生物的養分;污水中的氮素一部分為微生物和濾床中生長的植物根系所吸收，一部分則在流經濾床的過程中被微生物脫氮作用得到去除;污水中的磷素則主要通過被基質吸附固定及植物根系吸收得到去除;污水中所攜帶的病原菌和寄生蟲卵等生物污染物也被濾床基質所攔截。經過人工濾床過濾后，大部分污染物質得到去除，部分水溶性的有機質和低濃度的氮素和磷素隨水流進入生態池塘。在生態池塘中，水中攜帶的有機質為水中的微生物所降解，低濃度的氮素和磷素則成為生態塘中植物的養分來源。經過生態池塘的進一步凈化作用，生活污水將完全符合排放要求。沉淀池通過管道與人工土壤濾床的布水系統相連。來之沉淀池的污水通過布水系統進入人工土壤濾床。從濾床流出的水通過收集系統收集后，通過管道流入生態池塘。在生態池塘中，人工土壤濾床出水依次經過淺水區的蘆葦區、睡蓮和荷花區，再進入以眼子菜、狐尾草等沉水植物為主的深水區。經過以上過程，水質得到極大改善，可以安全排放。

　　有益效果，本系統根據人工濕地原理，對不同功能模塊進行組合，既解決了生活污水凈化的需求，避免人工濕地爭地的問題，也解決了城鎮綠地營建和保育問題，還解決了普遍存在的水景水源缺乏，可為水景提供充足的水源，豐富了人居環境的景觀。由于大量采用自然過程實現污水的凈化，運行成本低，維護簡單�？茖W(xué)合理的設計，融綠化、排污為一體，使綠地多功能化，綠地凈水化，綠地排污化，綠地景觀化。對湖泊水質也能起到一定的保護作用。
