申請日2010.06.24
公開(公告)日2011.12.28
IPC分類號C02F9/10; C01F11/46; C01F7/02; C08H7/00; C01G45/02; C01G49/02; C01D3/04; C01B17/22
摘要
本發明涉及到造紙工業黑液生產木質素后廢水的利用循環治理，生產加工提取木質素后廢水經加熱--蒸發，經蒸發后的廢液冷落循環后結晶分離出芒硝和含硫酸的黑液，將結晶分離出芒硝溶解和硫化鋇反應生產出不溶液于水的硫酸鋇和硫化鈉，生產出大量硫化鈉經蒸發濃縮成40%-50%的溶液。在含硫酸的黑液中加入氯化鈣，氯化鈣介入轉化成HCl，黑液處理鉀錳尾礦先生成不溶于酸水的CaSO4·2H2O;剩余溶液中加入黑液處理鉀錳尾礦加壓和過濾生產出不溶于溶液含量為75%的二氧化錳和氯化鈣、氯化鉀母液;氯化鈣、氯化鉀母液通過經攪拌蒸發濃縮，冷卻析出氯化鉀，最后為氯化鈣液重新用于含硫酸的黑液中處理鉀錳尾礦。

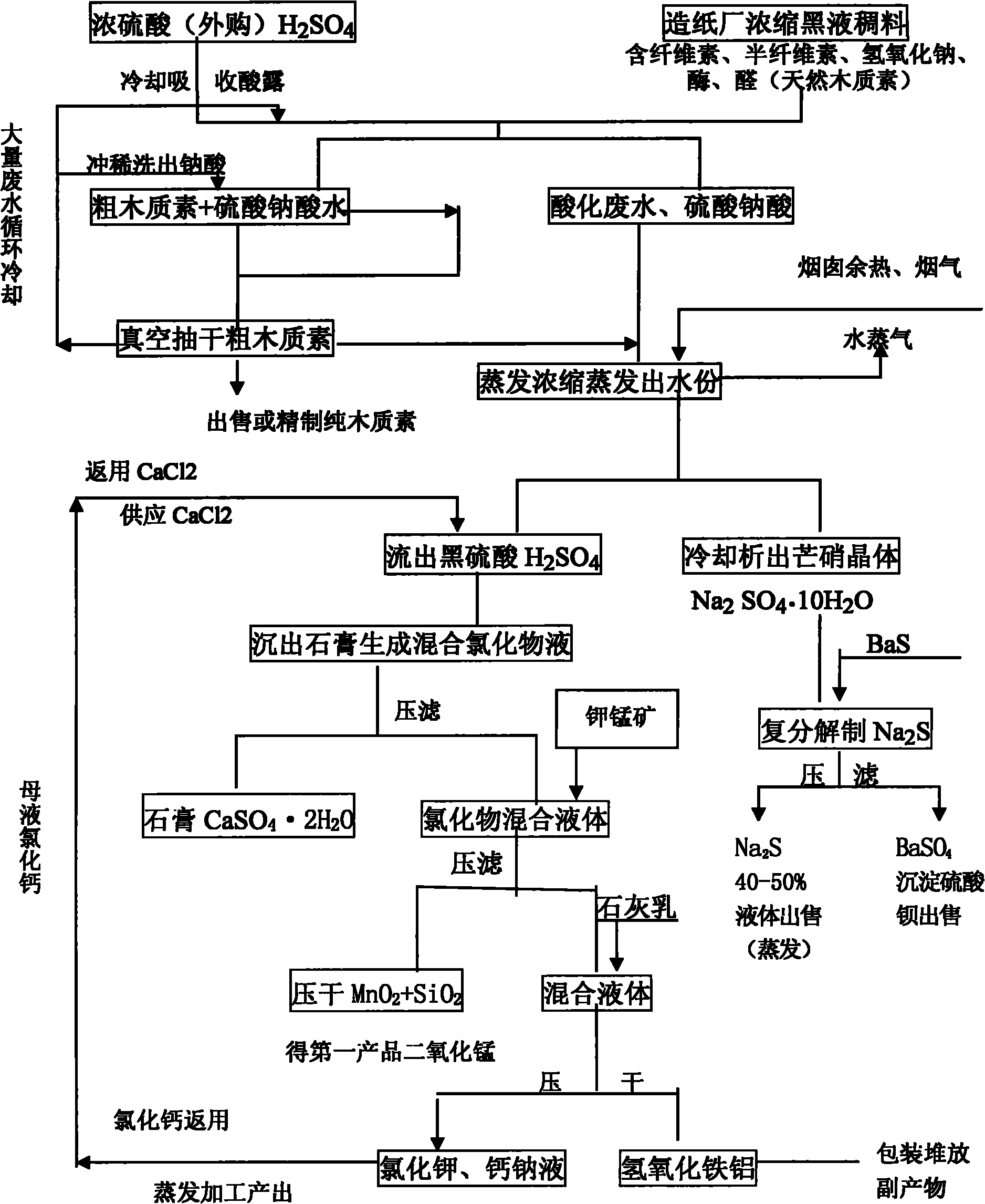

摘要附圖
權利要求書
1.一種生產木質素后廢水的循環利用治理方法，包括步驟：
a將廢水通過加熱-----蒸發水份;
b蒸發后的廢液循環回到步驟a，當所述蒸發后的廢液濃度達到24---25波美 度時，進入冷落循環池分離出芒硝和含硫酸的黑液。
c將結晶分離出芒硝溶解和硫化鋇反應生產出硫酸鋇和硫化鈉;
d將含硫酸的黑液中碳化后的膠質、糖、醇、醛等過濾后加入氯化鈣溶液 后處理含堿性的氧化鉀、二氧化錳尾礦。
2.如權利要求1所述的方法，其特征為：所述的加熱-----蒸發是利用煙氣余熱 進行的，煙氣余熱溫度為170℃-270℃。
3.如權利要求1所述的方法，所述處理含堿性的氧化鉀、二氧化錳尾礦步驟：
e所述加入氯化鈣溶液后分離加壓和過濾后生產出石膏，分離出含有氯化 物的混合物母液;
f含氯化物等混合物母液處理含堿性的氧化鉀、二氧化錳尾礦，加壓和過濾 生產出不溶于酸的二氧化錳和氯化物等酸性混合物母液;
g含氯化物等酸性混合物母液加入石灰乳加壓和過濾生產出不容于水氫氧 化鐵、氫氧化鋁和剩余氯化鈣、氯化鉀母液。
h所述剩余氯化鈣、氯化鉀母液經蒸發濃縮后，冷卻析出氯化鉀，剩下的氯 化鈣溶液進入步驟e循環。
4.如權利要求1或3所述的方法，其特征為：所述含硫酸的黑液中的加入氯 化鈣含量為所述黑液中硫酸含量的一半(重量)。
5.如權利要求1或3所述的方法，其特征為：所述加入石灰乳時，溶液的PH 值=2-3。
說明書
生產木質素廢水的循環利用治理方法
技術領域
本發明涉及到一種造紙工業廢水深加工零排放閉路循環處理技 術，特別是涉及到造紙工業黑液生產木質素后廢水的利用循環治理。
背景技術
生產木質素廢水處理，傳統上強酸性使用石灰乳中和會產生新的污染源， 排大量酸渣。由于化學耗氧量高達80000P·P·M-COD，對水產水生植物、 河水嚴重污染危害。由于其中含濃度較高的硫酸鈉，更會使土壤板結。另外有 機碳水化物含量高，會受熱及酶菌發酵，污染危害后果更為深遠。按常規、傳 統治理的廢水工程的工藝，用石灰乳雖然能中和掉廢水中硫酸，白白地消耗了 石灰要花錢;廢水中硫酸也白白地浪費，且又生成大量石膏渣，導致資源雙 重浪費。對于鹽分硫酸鈉只能順?biāo)髯�，既污染危害水泥土壤，且每噸木質素 的浪費400-500公斤硫酸鈉和300公斤硫酸。
對增大COD值的有機糖、醛、醇類等也有靠活性污泥菌種培養處理，但需 要造成水池，占地面大，時間長，成本高。
發明內容
針對以上問題本發明提供了一種造紙工業黑液生產木質素后廢水的利 用循環治理方法。
一種生產木質素后廢水的利用循環治理方法，包括步驟：
a將廢水通過加熱-----蒸發水份;
b蒸發后的廢液循環回到步驟a，當所述蒸發后的廢液濃度達到24---25波美 度時，進入冷落循環池分離出芒硝和含硫酸的黑液。
c將結晶分離出芒硝溶解和硫化鋇反應生產出硫酸鋇和硫化鈉;
d將含硫酸的黑液中碳化后的膠質、糖、醇、醛等過濾后加入氯化鈣溶液 后處理含堿性的氧化鉀、二氧化錳尾礦。
如權利要求1所述的方法，其特征為：所述的加熱-----蒸發是利用步驟c 和/或d煙氣余熱進行的，煙氣余熱溫度為170℃-270℃。
如權利要求1所述的方法，所述處理含堿性的氧化鉀、二氧化錳尾礦步驟：
e所述加入氯化鈣溶液后分離加壓和過濾后生產出石膏，分離出含有氯化 物的混合物母液;
f含氯化物等混合物母液處理含堿性的氧化鉀、二氧化錳尾礦，加壓和過濾 生產出不溶于酸二氧化錳和含氯化物等酸性混合物母液;
g含酸性氯化鈣、氯化鉀母液加入石灰乳加壓和過濾生產出不容于水氫氧 化鐵、氫氧化鋁和剩余氯化鈣、氯化鉀母液。
h所述剩余氯化鈣、氯化鉀母液經蒸發濃縮后，冷卻析出氯化鉀，剩下的 氯化鈣溶液進入步驟e循環。
步驟a循環是在煙塔中進行，廢水從頂部噴入，經旋轉噴淋頭呈雨?duì)?噴入體內。塔內設有多層?xùn)鸥窦皷鸥裆暇哂刑盍�，塔底鼓風(引風機 出壓)進入的螺旋上升煙氣，最終塔頂水蒸汽、煙氣中尾氣、熱氣、 CO2氣，不停地?fù)]發液滴含量不斷上升，而壁流又匯入循環池。經多 次循環后冷卻，當循環池的液體達到波美度為24-25時，液體進入另 一個冷落循環池，充分析出Na2SO4·10H2O芒硝針狀白色晶體。
一、余熱利用煙塔蒸發廢水，分離約1/2量水分。令廢水兩大組 分Na2SO4及H2SO4自動分開。硫酸帶有機膠質，醣、醛、醇等混合 液體去單獨送去處理含堿性的鉀錳尾礦，利用礦中堿性氧化物中和消 耗硫酸。制造硫酸鹽溶液，使不反應的MnO2沉出。廢水中全部硫酸， 真正代替了工業硫酸，用于生產，充分節約了硫酸，又生出多種產物。
二、分離出來的芒硝，Na2SO4·10H2O又帶出了1/3-1/4量水份， 溶解后，濾液加入硫化鋇水溶液生產出的白色沉淀硫酸鋇同時生產出 工業應用廣泛的硫化鈉液體原料，硫化鈉液體加熱為35-45%含水量。
三、過濾循環液濾出碳化塊，膠質泥全拌入煤炭中，這些碳及烴 類都能在煤燃燒時，發熱燃燒成為生物質燃料。受熱分散于懸浮液中 膠態細木質素發生聚沉于循環池，同時還可以增加5%-8%木質素的收 率。
生產出硫化鈉經蒸發濃縮成40%-50%的溶液為產品出售。
如此工藝，既不用石灰中和排放廢水，更不會浪費廢水中酸及硫 酸鈉。每日幾百立方廢水能回收利用多噸硫酸生產出大量硫化鈉，二 氧化錳和鉀鹽。非但不花多大成本投入的只有煤電、人工，生產 出多種產品經濟效益，投資幾個月就全收回，廢水治理的資金。
本發明有如下特點：
1、不投入石灰，不浪費廢水中酸堿成份，基本全回收利用。
2、不為治理投入消極成本，反而治理為業主創造高附加值收益。
3、高效循環經濟，環保型清潔生產專利工藝發明。
4、蒸發工藝過程中，設備簡易，投資小，利用效益高，節能環 保。
5、投資資源高效循環利用，無新三廢危害環境是典型創造型， 新型廢水利用治理課題。
6、可回收廢水中5%-8%以上細粒木質素產品，增大產品收益， 創造出新的經濟效益。
含硫酸的黑液中碳化后的膠質、糖、醇、醛等到過濾后處理含堿性鉀錳尾 礦，生產出工業二氧化錳和氯化鉀.
鉀錳尾礦中堿性成份，在遇到酸性水溶液后，能立即發生中和 反應，一噸干基尾礦，耗92-96%硫酸量約400kg;10%以下含酸的水 溶液都能對它起到中和水解反應。廢水中殘酸正好代表投入的正品 酸，而尾礦中金屬堿性成份又正起到石灰乳中和酸的作用。更好的是 在酸性環境中，尾礦中氧化劑MnO2含量25%以上，它正需要還原劑的 存在，才能令它轉化成可溶性的低價錳MnSO4，進入水溶液中。(MnO2是四價錳，不溶于水及酸，MnSO4是可溶于水的二價錳)。這樣廢水中 具耗氧能力很強的有機單醣組分，正起到還原劑作用。由于H2SO4及 MnO2的共存反應，使廢水中醣還原能力徹底消失，就大大降低CoD值。 因此，每噸干基鉀錳尾礦，正好中和掉4-5m3廢水中酸，能代替300kg 生石灰來處理它們。相應的尾礦中MnO2約1噸，足可降低4m3廢水的 CoD值，這樣一舉兩得地處理酸及CoD值。同時又令鉀錳尾礦中各金 屬氧化物，生成它們的混合硫酸鹽溶液。至于廢水中大量的硫酸納， 自然地混于各硫酸鹽。
在含硫酸的黑液中加入氯化鈣，氯化鈣介入轉化成HCl，黑液處理鉀錳 尾礦先生成不溶于酸水的Ca SO4·2H2O;剩余溶液中加入石灰乳加壓和過 濾生產出不溶于溶液含量為75%的二氧化錳和氯化鈣、氯化鉀母液;氯化鈣、 氯化鉀母液通過經攪拌蒸發濃縮，冷卻析出氯化鉀，最后為氯化鈣重新用于含 硫酸的黑液中處理鉀錳尾礦。
