申請日2010.06.24
公開(公告)日2011.12.28
IPC分類號C02F1/04; C01D5/00; C01B17/90
摘要
發明涉及有機磺化物生產廢水中硫酸和硫酸鈉分離方法，特別是涉及到木質素廢水中硫酸和硫酸鈉分離方法。將所述廢水通過加熱-----蒸發水份;蒸發后的廢液進入循環池后，經循環泵又進行循環蒸發，當所述蒸發后的廢液濃度達到24---25波美度時，進入冷落循環池分離出芒硝和含硫酸的黑液。加熱--蒸發是步驟利用煙氣余熱進行的，煙氣余熱溫度為170℃-270℃。經多次循環后冷卻，充分析出Na2SO4·10H2O芒硝針狀白色晶體。芒硝在循環池提出取后，剩下的主要就是硫酸溶液。

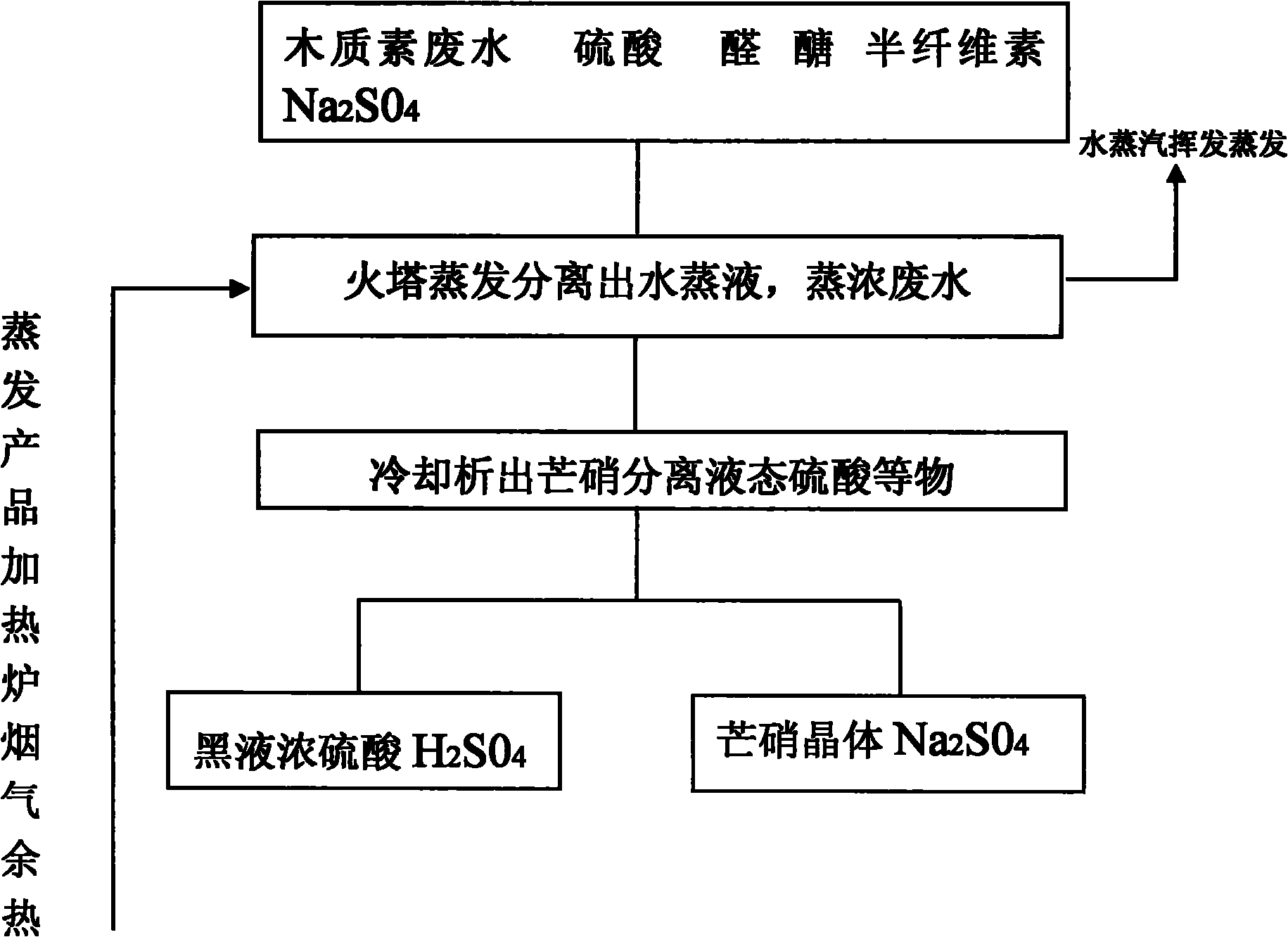

摘要附圖
權利要求書
1.一種化工磺化廢水中硫酸和硫酸鈉分離方法，包括步驟：
a將廢水通過加熱-----蒸發水份;
b蒸發后的廢液循環回到步驟a，當所述蒸發后的廢液濃度達到24---25波美 度時，進入冷落循環池分離出芒硝和含硫酸的黑液。
2.一種木質素廢水中硫酸和硫酸鈉分離方法，包括步驟：
a將所述廢水通過加熱-----蒸發水份;
b蒸發后的廢液進入循環池后，經循環泵回到步驟a，當所述蒸發后的廢液濃 度達到24---25波美度時，進入冷落循環池分離出芒硝和含硫酸的黑液。
3.如權利要求1或2所述的方法，其特征為：所述的加熱-----蒸發是步驟利用 煙氣余熱進行的，煙氣余熱溫度為170℃-270℃。
4.如權利要求2所述的方法，其特征為：懸浮液中膠態細木質素發生聚沉在所 述的循環池內木質素的進行回收。
說明書
有機磺化物生產廢水中硫酸和硫酸鈉分離方法
技術領域
本發明涉及有機磺化物生產廢水中硫酸和硫酸鈉分離方法，特別是涉及到 木質素廢水中硫酸和硫酸鈉分離方法。
背景技術
化工生產中，常用大量硫酸和燒堿，用濃酸在堿性溶液中提取或 生產有機化工產品。大量的過剩硫酸，伴隨著硫酸鈉共存于尾液或待 排放的廢水中。例：從造紙濃縮黑液中生產木質素的廢水中含有大量 硫酸，同時含有在量硫酸鈉，從磺化反應物料，用堿中和析出有機磺 酸產品都會排放類似成分的大量廢水，它們既含有相當量硫酸，又有 一定濃度的硫酸鈉。資源多、危害大，污染嚴重，組分不復雜，損失 也大。單純用治理消極辦法，石灰乳中和，不僅投入新資源，耗費成 本浪費三種資源，且無法達標治理。新生三廢量更大，危害更深。采 用分離工藝，在強酸條件下，幾乎無經濟價值操作。因?yàn)樵O(shè)備條件苛 刻，含給分經濟價值太低;想用通常分離工藝，也無法實現;因?yàn)樗嵝?下鈉鹽無法獨立析出，排放又危害大。常規只有石灰中和沉出白色硫 酸鈣混雜廢水中各中固體顆粒、色素、有機物共沉降，形成新三廢， PH=8-9條件下，含有大量硫酸鈉的水溶液高鹽分排液。資源白白浪費， 又要加進去石灰成本;廢水鹽分高又危害土壤，這一階段這早已成為化 工之累，環保專家束手無束的廢水治理難題。
發明內容
為了解決以上問題，本發明提供磺化廢水中硫酸和硫酸鈉分離方法。
一種化工磺化廢水中硫酸和硫酸鈉分離方法，包括步驟：
a將廢水通過加熱-----蒸發水份;
b蒸發后的廢液循環回到步驟a，當所述蒸發后的廢液濃度達到24---25波美 度時，進入冷落循環池分離出芒硝和含硫酸的黑液。
一種木質素廢水中硫酸和硫酸鈉分離方法，包括步驟：
a將所述廢水通過加熱-----蒸發水份;
b蒸發后的廢液進入循環池后，經循環泵回到步驟a，當所述蒸發后的廢液濃 度達到24---25波美度時，進入冷落循環池分離出芒硝和含硫酸的黑液。
加熱-----蒸發是步驟利用煙氣余熱進行的，煙氣余熱溫度為170℃-270℃。
懸浮液中膠態細木質素發生聚沉于循環池。
煙氣和廢水的熱通交換是在煙塔中進行，廢水從頂部噴入，經旋轉噴淋 頭呈雨?duì)顕娙塍w內。塔內設有多層?xùn)鸥窦皷鸥裆暇哂刑盍�，塔底鼓風 (引風機加壓)導入的螺旋上升煙氣，最終塔頂水蒸汽、煙氣中尾氣、 熱氣、CO2氣，不停地?fù)]發液滴含量不斷上升，而壁流又匯入循環池。 蒸發后的廢液濃度達到24---25波美度時，進入冷落循環池分離出芒硝和含硫酸 的黑液。經多次循環后冷卻，充分析出Na2SO4·10H2O芒硝針狀白色 晶體。芒硝在循環池提出取后，剩下的主要就是硫酸溶液。
一、余熱利用煙塔蒸發廢水，分離約1/2量水分。令廢水兩大組 分Na2SO4及H2SO4自動分開。硫酸帶有機膠質，醣醛醇混合液體去 單獨送去處理鉀錳尾磺，利用礦中堿性氧化物中和消耗硫酸。制造硫 酸鹽溶液，使不反應的MnO2沉出。廢水中全部硫酸，真正代替了工 業硫酸，用于生產，充分節約了硫酸，又生出多種產物。
二、分離出來的芒硝，Na2SO4·10H2O，又帶出了1/3-1/4的水份， 溶解后，濾液加入硫鈉水溶液生產出的白色沉淀硫酸鋇同時生產出工 業應用廣泛的硫化鋇液體原料，加熱硫化鈉液體35-45%含水量，真正 做到物盡其用。
三、過濾出碳化塊，膠質泥全拌入煤炭中，這些碳及烴類都能在 煤燃燒時，發熱燃燒成為生物質燃料。受熱分散于懸浮液中膠態細木 質素發生聚沉于循環池，同時還可以增加5%-8%木質素的收率。
如此工藝，既不用碳中和排放廢水，更不會浪費廢水，廢水中酸 及硫酸鈉。每日幾百立方廢水能回收利用多噸硫酸生產出大量硫化 鈉，二氧化錳和鉀鹽。非但不花多大成本投入的只有煤電、人工。產 出經濟效益幾個月就全收回，廢水治理的資金。
