申請日2010.06.23

　　公開(公告)日2010.10.13

　　IPC分類號C02F9/04; C02F1/76; C02F1/44; C02F1/28

　　摘要

　　本發明公開了一種反滲透和超濾并聯的農村飲用水處理裝置，包括原水箱、加藥系統、原水泵、多介質過濾器、活性炭過濾器、保安過濾器、進水電磁閥、反滲透裝置、超濾裝置、產水箱、供水增壓泵、二氧化氯發生器和飲用水塔，反滲透裝置和超濾裝置并聯。原水一路經調節閥進入超濾裝置，當原水中鹽含量、TOC、COD等超標時，另一路原水經過切換球閥進入高壓泵至反滲透裝置，最終匯集到產水箱中，然后經過供水增壓泵、二氧化氯發生器進入飲用水水塔。本發明裝置對于低鹽度農村苦咸水，采用反滲透/超濾并聯的工藝來處理，并通過調節閥調節流過超濾裝置和反滲透裝置的流量的比例，從而使所制水質達到國家飲用水標準，滿足經濟實用和操作方便的要求。

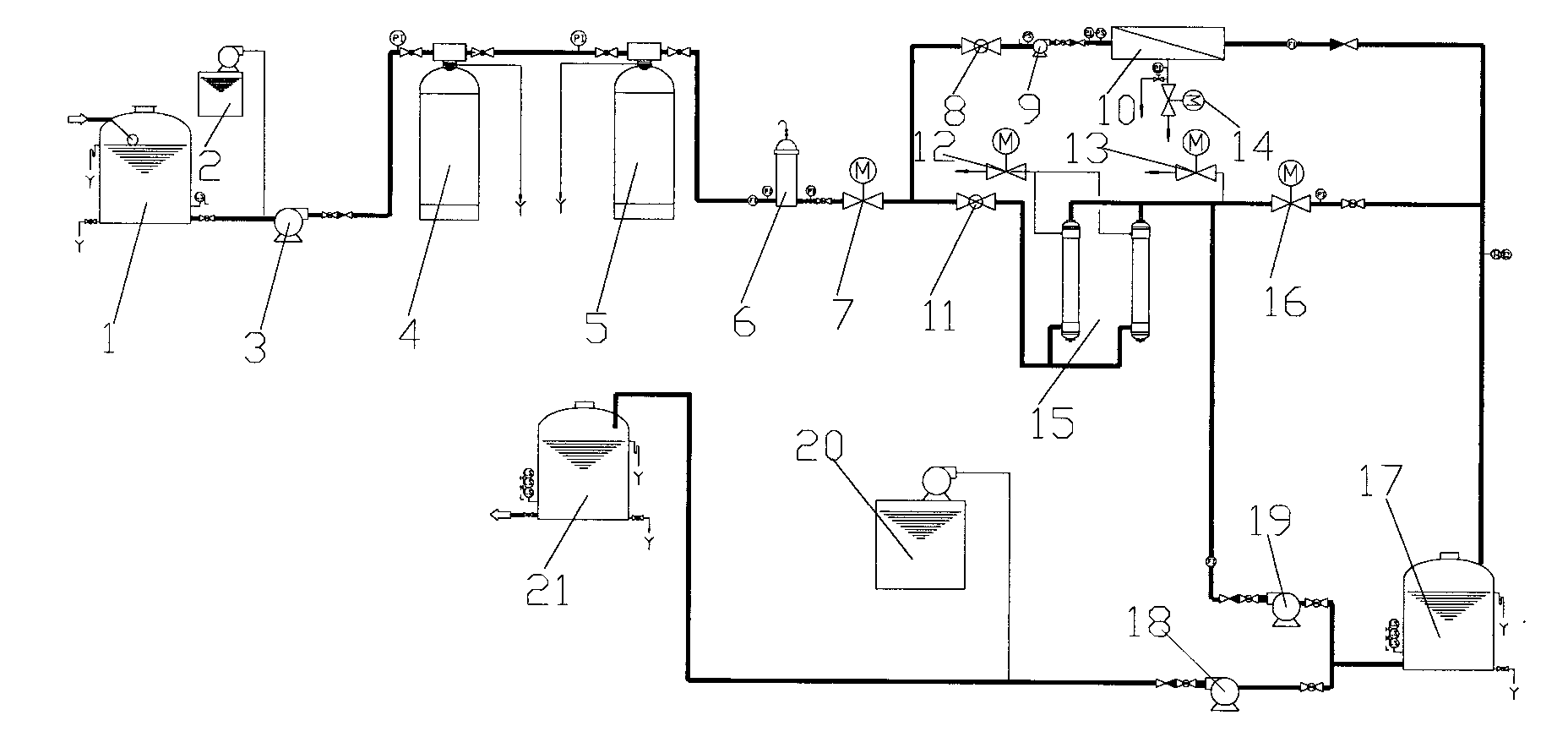

　　摘要附圖



　　權利要求書

　　1.一種反滲透和超濾并聯的農村飲用水處理裝置，包括原水箱(1)、加藥系統(2)、原水泵(3)、多介質過濾器(4)、活性炭過濾器(5)、保安過濾器(6)、進水電磁閥(7)、反滲透裝置(10)、超濾裝置(15)、產水箱(17)、供水增壓泵(18)、二氧化氯發生器(20)和飲用水塔(21)，其特征在于：原水箱(1)、原水泵(3)、多介質過濾器(4)、活性炭過濾器(5)、保安過濾器(6)和進水電磁閥(7)依次連接，加藥系統(2)的出口連接在原水箱(1)和原水泵(3)之間，加藥系統(2)和原水泵(3)聯動控制，進水電磁閥(7)后連接有并聯安裝的反滲透裝置(10)和超濾裝置(15)，并聯的反滲透裝置(10)和超濾裝置(15)后面依次連接產水箱(17)、供水增壓泵(18)和飲用水塔(21)，二氧化氯發生器(20)的出口連接在供水增壓泵(18)和飲用水塔(21)之間。

　　2.根據權利要求1所述的反滲透和超濾并聯的農村飲用水處理裝置，其特征在于：所述的反滲透裝置(10)前裝有切換球閥(8)和高壓泵(9);

　　3.根據權利要求1所述的反滲透和超濾并聯的農村飲用水處理裝置，其特征在于：所述的超濾裝置(15)前裝有調節閥(11)，超濾裝置(15)后面裝有產水電磁閥(16)。

　　4.根據權利要求1所述的反滲透和超濾并聯的農村飲用水處理裝置，其特征在于：所述的超濾裝置(15)與產水箱(17)之間裝有反洗裝置。

　　5.根據權利要求4所述的反滲透和超濾并聯的農村飲用水處理裝置，其特征在于：所述的反洗裝置包括超濾排放電磁閥(12)、不合格水排放電磁閥(13)、反滲透正沖排放電磁閥(14)和反洗泵(19)，從產水箱(17)出來的管路分為二路，一路連接供水增壓泵(18)和飲用水塔(21)，二氧化氯發生器(20)的出口連接在供水增壓泵(18)和飲用水塔(21)之間;另一支路上裝有反洗泵(19)，連接到超濾裝置(15)和產水電磁閥(16)之間，不合格水排放電磁閥(13)的進口連接在產水電磁閥(16)和超濾裝置(15)之間;超濾排放電磁閥(12)的進口連接在超濾裝置(15)產水管路上。

　　說明書

　　一種反滲透和超濾并聯的農村飲用水處理裝置

　　技術領域

　　本發明涉及水處理領域，尤其涉及一種反滲透和超濾并聯的農村飲用水處理裝置。

　　背景技術

　　低含鹽量的苦咸水(<2000ppm)、苦咸水(1000-10000ppm)長期以來危害著我國廣大農村地區居民的身體健康。此外，我國水資源總量居世界第六位，但人均水資源量僅為世界平均數的四分之一，又是世界二十一個貧水國之一，尤其是沿海島嶼、西北地區水資源更為緊缺，嚴重影響了當?shù)亟?jīng)濟發展和人民生活質量。根據統計和預測，近年來，我國用水量越來越大，用水缺口越來越大，但是在沿海島嶼、西北和東北地區，苦咸水分布比較廣泛。因此，如何將苦咸水處理成為符合國家飲用水標準的健康水是目前急需解決的問題。不同地區苦咸水中的含鹽量不同，即使同一地區其水質指標也隨著季節變化較大，例如海島地區平地水庫和山塘水的含鹽量、有機物、藻類、細菌等隨季節變化較大，有時為淡水有時為苦咸水。

　　目前，苦咸水處理技術主要包括：電滲析法、反滲透法。電滲析法利用離子交換膜在電場作用下分離鹽水中的陰、陽離子，從而使淡水室中鹽分濃度降低而得到淡水，具有工藝簡單、投資成本低等優點，缺點是電耗高導致實際制水成本高，并且脫鹽率不高、原水利用率低、設備易滲漏，無法脫除有機污染物。反滲透是一種高壓驅動的膜分離技術，對鹽離子、有機污染物、微生物均具有優異的截留性能，并且自動化程度高、運行穩定、脫鹽成本低，適用范圍廣、出水質量好等優點，與部分脫鹽的納濾膜相比投資成本低、膜的來源廣。由于海島地區平地水庫和山塘水的含鹽量等隨雨季和旱季變化較大，有時為淡水有時為苦咸水，因此單純使用高壓驅動的高能耗反滲透難以滿足農村生活飲用水處理設備的經濟實用的要求。

　　超濾是一種低壓驅動的膜過濾技術，可以高效截留原水中的大分子有機物、膠體、懸浮物、微生物，但無法去除溶解性小分子和離子，對苦咸水沒有處理能力。超濾可以用于高濁度淡水的凈化處理，是一種經濟實用的農村生活飲用水處理技術。

　　隨著膜科學技術的不斷發展，采用高效、經濟的膜集成技術凈化處理苦咸水將是農村飲用水處理技術今后發展的一個重要方向。

　　發明內容

　　本發明提供了一種反滲透和超濾并聯的農村飲用水處理裝置，該裝置可以根據不同地區、不同季節原水含鹽量的不同，通過調整反滲透裝置和超濾裝置的運行，產出符合國家標準的生活飲用水。

　　一種反滲透和超濾并聯的農村飲用水處理裝置，包括原水箱、加藥系統、原水泵、多介質過濾器、活性炭過濾器、保安過濾器、進水電磁閥、反滲透裝置、超濾裝置、產水箱、供水增壓泵、二氧化氯發生器和飲用水塔。

　　原水箱、原水泵、多介質過濾器、活性炭過濾器、保安過濾器和進水電磁閥依次連接，加藥系統的出口連接在原水箱和原水泵之間，進水電磁閥后面連接有并聯安裝的反滲透裝置和超濾裝置。

　　反滲透裝置所在的管路上裝有切換球閥和高壓泵，通過切換球閥可以控制反滲透裝置的開閉，反滲透裝置濃縮水出口管路的旁路上裝有反滲透正沖電磁閥;超濾裝置所在的并聯管路上裝有調節閥和產水電磁閥，通過調節閥可以調節進入反滲透裝置和超濾裝置的待處理水流量比例。

　　反滲透裝置和超濾裝置的并聯管路后面依次連接產水箱、供水增壓泵和飲用水塔，供水增壓泵和飲用水塔之間還連接有二氧化氯發生器的出口。

　　超濾裝置與產水箱之間還可安裝反洗裝置，所述的反洗裝置包括超濾排放電磁閥、不合格水排放電磁閥和反洗泵。當安裝有反洗裝置時，從產水箱出來的管路分為二路，一路連接供水增壓泵和飲用水塔，二氧化氯發生器的出口連接在供水增壓泵和飲用水塔之間;另一支路上裝有反洗泵，連接到超濾裝置和產水電磁閥之間;不合格水排放電磁閥的進口連接在產水電磁閥與超濾裝置之間;超濾排放電磁閥的進口連接在超濾裝置的產水管路上;其中保安過濾器、高壓泵、反滲透裝置、超濾裝置和自動控制箱集中安裝在同一區域。

　　原水經水泵打入原水箱中，原水箱中有高低液位控制器，當達到高液位時，原水泵啟動，同時加藥系統也啟動，將阻垢劑注入管道中，混入阻垢劑的原水進入多介質過濾器中過濾掉水中懸浮物和較大的固體顆粒，多介質過濾器頭部裝有可設置的定期正沖和反沖的裝置。從多介質過濾器出來的水進入活性炭過濾器進一步過濾，除去上一步驟中未除去的一些小的懸浮物或微生物類，同樣活性炭過濾器上也裝有可設置的定期正沖和反沖的裝置。接著從活性炭過濾器出來的水進入保安過濾器進一步更加保險的過濾一次，此時進水電磁閥開啟，管道水分為兩路，一路經過切換球閥、高壓泵打入反滲透裝置;另一路經過調節閥進入超濾裝置，通過調節切換球閥和調節閥可以調節進入反滲透裝置和超濾裝置的水的比例。當原水箱的水位低于低位控制器時，裝置自動關閉進水電磁閥和原水泵，同時開始向原水箱中打入原水。出超濾裝置的水經過產水電磁閥，與出反滲透裝置的水匯總后進入產水箱，當產水箱達到高水位時，產水電磁閥、進水電磁閥、高壓泵、原水泵將關閉，停止向原水箱內加入原水。產水箱中的水一部分可經過反洗泵對超濾裝置進行反洗;另一部分水經供水增壓泵進入飲用水塔，同時二氧化氯發生器也會根據流量定量定期打入二氧化氯。當產水箱中的水位低于低水位控制器時，供水增壓泵將關閉，產水電磁閥、進水電磁閥、高壓泵、原水泵將開啟，同時開始向原水箱內打入原水，而當飲用水水塔高過高水位時，供水增壓泵將自動關閉。

　　本發明裝置設有反洗裝置時，在正沖洗狀態下：原水泵、進水電磁閥、調節閥、切換球閥、反滲透正沖電磁閥和超濾排放電磁閥開啟，不合格水排放電磁閥、產水電磁閥和反洗泵關閉，正沖后的水分別從反滲透正沖電磁閥和超濾排放電磁閥排出。在反沖洗狀態下：切換球閥、原水泵、進水電磁閥、調節閥、產水電磁閥和不合格水排放電磁閥關閉，超濾排放電磁閥和反洗泵開啟，反洗后的水從超濾排放電磁閥排出。反洗裝置可有效降低膜污染，延長膜的使用壽命。

　　本發明裝置運行時，當超濾出水管中水質很差時，可將產水電磁閥關閉，開啟不合格水排放電磁閥，將水質差的水從不合格水排放電磁閥中排出。

　　同時本發明還可通過設置集中控制箱來對整個水處理裝置進行集中控制，集中控制箱中設置了手動控制和自動控制兩種操作方式，更加方便了操作者對裝置的操作，使裝置操作起來更加靈活。

　　本發明裝置中，保安過濾器、高壓泵、反滲透裝置、超濾裝置和自動控制箱可安裝在同一區域，大大的減少了占地面積。

　　本發明裝置中的定期正沖和反沖裝置可分別延長反滲透裝置中反滲透膜和超濾裝置中的超濾膜的使用壽命，大大降低了設備的使用成本。

　　本發明裝置將超濾裝置和反滲透裝置并聯起來處理經過預處理的低含鹽量地表苦咸水或苦咸水，可以根據不同季節含鹽量不同和不同地區原水含鹽量不同來調整反滲透裝置和超濾裝置前的切換球閥和調節閥的閥門，從而達到節能和獲得適宜飲用的水的目的;通過超濾裝置和反滲透裝置并聯來處理低鹽度苦咸水和農村飲用水，完全能夠達到飲用水標準，產出適于居民飲用的達到國家飲用水標準的健康水。

　　本發明的農村飲用水凈化設備使用簡單、占地面積小、造價較低、維護方便、經濟實用，可采用自動和手動兩種控制方式，很好地解決了沿海地區、海島地區及西部地區農村長期飲用低含鹽量苦咸水和苦咸水的問題。
