申請日2010.06.22

　　公開(公告)日2011.01.12

　　IPC分類號E03D1/012; E03D1/30; E03C1/12; E03C1/264; E03C1/182; E03C1/122; E03C1/14

　　摘要

　　一種使用廢水的沖廁水箱，包括水箱體，進水裝置，連通沖水管的沖水系統。引水管的一端連接水箱體，另一端通過帶有過濾器的接頭連接洗滌物品器具的排水管。溢水管的上端口位于水箱內的最高水位處，其下端口連接沖水管。進水裝置連接水箱外的進水引管，進水引管上設有進水閥門，進水引管連接供水管道。水箱直接與洗滌物品器具的排水管連接，沖水系統結構簡單;利用廢水沖廁，節約水資源。在水箱內沒有可供沖廁廢水時，利用進水裝置，水箱可以照常使用。

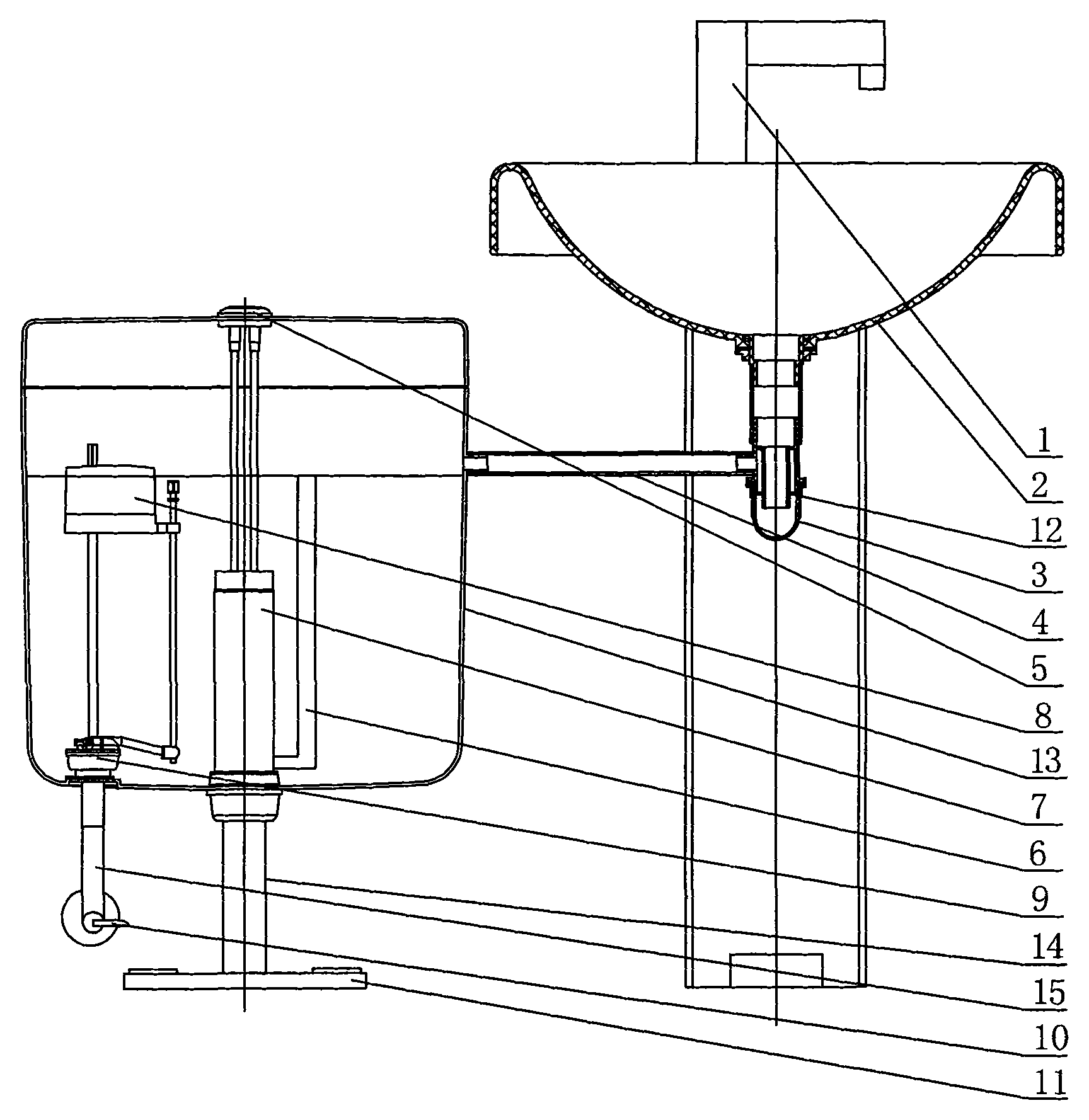

　　摘要附圖



　　權利要求書

　　1.一種使用廢水的沖廁水箱，包括水箱體(13)，進水裝置(9)，連通沖水管(14)的沖水系統(7)，其特征在于引水管(4)的一端連接水箱體(13)，另一端通過帶有過濾器的接頭(3)連接洗滌物品器具的排水管;溢水管(6)的上端口位于水箱內的最高水位處，其下端口連接沖水管(14);進水裝置(9)連接水箱外的進水引管(15)，進水引管(15)上設有進水閥門(10)，進水引管(15)連接供水管道。

　　2.根據權利要求1所述的使用廢水的沖廁水箱，其特征在于接頭(3)與洗滌物品器具排水管和引水管(4)可拆卸連接。

　　3.根據權利要求1或2所述的使用廢水的沖廁水箱，其特征在于接頭(3)內的水道中有過濾網(12)。

　　說明書

　　使用廢水的沖廁水箱

　　技術領域

　　本實用新型屬于廁所沖洗潔具，具體的講是一種使用廢水的沖廁水箱。

　　背景技術

　　沖洗廁所消耗大量的水資源�，F(xiàn)在各種節水型的沖廁水箱雖然減少了用水量，但是還是使用干凈水來沖廁;利用洗滌其它物品后的廢水的沖廁水箱雖然提高了水的利用率，但是需另外配置一個儲存廢水的容器，使沖水系統異常臃腫。

　　實用新型內容

　　本實用新型要解決現在利用廢水的沖廁水箱需配置廢水容器，致使沖水系統臃腫的技術問題，提供一種無需配置儲存廢水容器的利用廢水的沖廁水箱。

　　為了解決上述技術問題，本實用新型采取的技術方案是：一種使用廢水的沖廁水箱，包括水箱體，進水裝置，連通沖水管的沖水系統，引水管的一端連接水箱體，另一端通過帶有過濾器的接頭連接洗滌物品器具的排水管;溢水管的上端口位于水箱內的最高水位處，其下端口連接沖水管;進水裝置連接水箱外的進水引管，進水引管上設有進水閥門，進水引管連接供水管道。

　　使用廢水的沖廁水箱直接與洗手盆、洗菜盆、洗衣機等洗滌物品器具的排水管連接，利用廢水沖洗廁所，節約水資源;沖水系統結構簡單。洗滌物品器具排出的廢水經過帶有過濾器的接頭進入水箱內，超過水箱內最高水位的廢水進入溢水管的上端口，經溢水管從沖水管排入蹲、座便器。在水箱內沒有可供沖廁廢水時，通過供水管道向水箱內供水，以保證水箱使用。供水管道可能是自來水管道或中水管道等。本實用新型的沖廁水箱可以采用下面的方式使用：如廁時，首先開啟進水閥門。如果水箱內有可供沖廁廢水，進水裝置保持關閉狀態，不會向水箱內注水，隨即將進水閥門關閉，如廁后操作沖水系統，用水箱內廢水沖廁;如果水箱內沒有可供沖廁廢水，進水裝置開啟向水箱內注水，如廁后操作沖水系統，用水箱內來自供水管道的水沖廁，隨即關閉進水閥門。

　　接頭與洗滌物品器具排水管和引水管可拆卸連接。接頭可以拆卸，便于對接頭內的過濾部件進行清洗。

　　接頭內的水道中有過濾網。洗滌物品器具排出的廢水經過過濾網過濾后進入引水管。

　　本實用新型的優點是：水箱直接與洗滌物品器具的排水管連接，沖水系統結構簡單;利用廢水沖廁，節約水資源。水箱有連接供水管道的進水裝置，在水箱內沒有可供沖廁廢水時，水箱可以照常使用。
