申請日2010.06.22

　　公開(公告)日2011.02.16

　　IPC分類號E03C1/12; E03D1/00; E03C1/14

　　摘要

　　一種用洗漱水沖洗廁所的廢水利用系統，包括廢水收集箱，其特征在于：廢水收集箱通過管道與上層宿舍樓公共洗漱間的洗漱池的排水管連接，底部通過管道與位置低于廢水收集箱的各便池水箱并聯連接，各便池水箱經管道與便池連接，各便池的排水管與下水道連接;所述廢水收集箱在上側邊溢流水位線L1處連接溢流管，溢流管與下水道連通，廢水收集箱內底部焊接固定支桿，固定支桿通過鉸鏈與活動支桿連接，活動支桿長端連接有浮球，短端與清水閥門連接，廢水收集箱內底部還連接有清水管，清水閥門與清水管連接。本實用新型將上層樓洗漱間每天產生的洗漱、洗衣廢水用于沖刷下層公共衛生間的廁所，可以節約大量水資源，結構簡單，改裝方便。

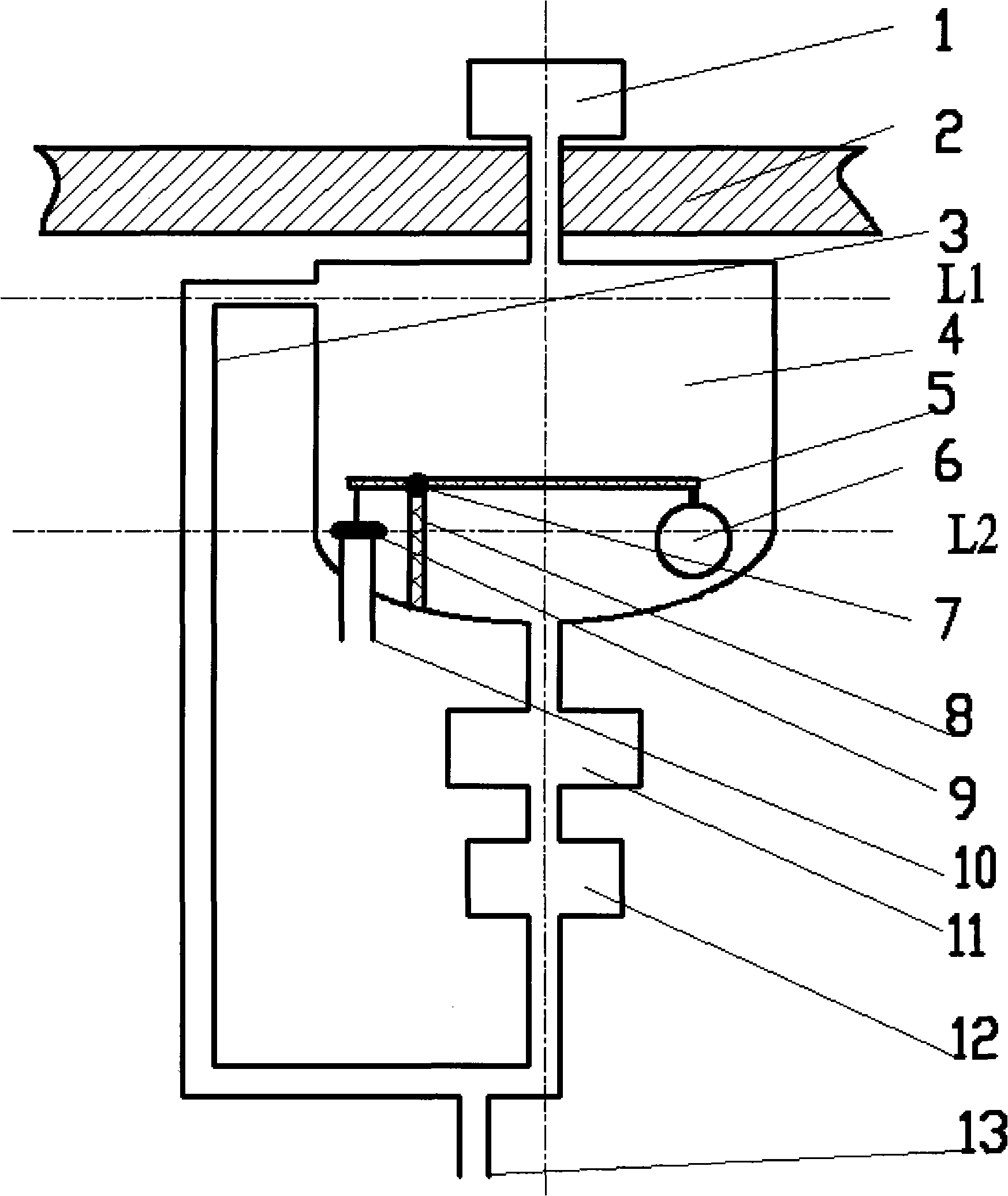

　　摘要附圖



　　權利要求書

　　1.一種用洗漱水沖洗廁所的廢水利用系統，包括廢水收集箱(4)，其特征在于：廢水收集箱(4)通過管道與上層宿舍樓公共洗漱間的洗漱池(1)的排水管連接，底部通過管道與位置低于廢水收集箱的各便池水箱(11)并聯連接，各便池水箱(11)經管道與便池連接，各便池的排水管與下水道(13)連接;所述廢水收集箱(4)在上側邊溢流水位線(L1)處連接溢流管(3)，溢流管與下水道(13)連通，廢水收集箱(4)內底部焊接固定支桿(8)，固定支桿通過鉸鏈(7)與活動支桿(5)連接，活動支桿(5)長端連接有浮球(6)，短端與清水閥門(9連接，廢水收集箱內底部還連接有清水管(10)，清水閥門(9)與清水管(10)連接。

　　說明書

　　一種用洗漱水沖洗廁所的廢水利用系統

　　技術領域

　　本實用新型涉及一種用洗漱水沖洗廁所的廢水利用系統。

　　背景技術

　　現有集體宿舍樓的公共廁所目前普遍采用自來水沖洗，由于公廁使用人多耗水量大，而公共洗漱間的洗衣、洗漱污水通常數量龐大，且相對干凈，常常直接排入下水道系統，白白流失，如果能充分利用這部分水資源，將產生巨大的經濟和社會效益，達到節約用水的目的，有效節約人類賴以生存的水資源。

　　實用新型內容

　　本實用新型公開了一種用洗漱水沖洗廁所的廢水利用系統，利用上層宿舍樓公共洗漱間的洗衣、洗漱水，沖洗下層公共廁所，克服現有的廁所依靠凈水沖刷所帶來的水資源的流失和嚴重浪費。

　　一種用洗漱水沖洗廁所的廢水利用系統，包括廢水收集箱，其特征在于：廢水收集箱通過管道與上層宿舍樓公共洗漱間的洗漱池的排水管連接，底部通過管道與位置低于廢水收集箱的各便池水箱并聯連接，各便池水箱經管道與便池連接，各便池的排水管與下水道連接;所述廢水收集箱在上側邊溢流水位線L1處連接溢流管，溢流管與下水道連通，廢水收集箱內底部焊接固定支桿，固定支桿通過鉸鏈與活動支桿連接，活動支桿長端連接有浮球，短端與清水閥門連接，廢水收集箱內底部還連接有清水管，清水閥門與清水管連接。

　　本實用新型將上層樓洗漱間每天產生的洗漱、洗衣廢水用于沖刷下層公共衛生間的廁所，可以節約大量水資源，且結構簡單，改裝方便，投資小，效益大。
